Guida Completa allo Smontaggio e alla Riparazione del Tachimetro Passat B5 (e Quadri Strumenti Simili)

Il quadro strumenti di un veicolo è un componente essenziale che fornisce al guidatore informazioni cruciali sullo stato dell'auto. Tuttavia, con il passare del tempo e l'usura, questi componenti possono presentare malfunzionamenti, come display LCD difettosi o lancette che non funzionano correttamente. Sebbene la tentazione immediata possa essere quella di sostituire l'intero quadro strumenti, un'operazione che spesso comporta tempi di attesa lunghi e una spesa significativa, esiste un'alternativa più pratica ed economica: la riparazione mirata.

Questo approccio si concentra sull'individuazione della causa specifica del problema e sulla sostituzione del componente difettoso, sia esso il motorino delle lancette o il display del quadro strumenti. Sebbene l'articolo si concentri sullo smontaggio del tachimetro di una Passat B5, le procedure e i principi di riparazione sono spesso applicabili anche a modelli simili come le Volkswagen Golf IV, V e VI, che condividono problematiche comuni e soluzioni analoghe. La capacità di diagnosticare e riparare questi componenti da soli può portare a un notevole risparmio di tempo e denaro, evitando la sostituzione completa del quadro strumenti.

Diagnosi dei Problemi Comuni del Quadro Strumenti

Prima di procedere con qualsiasi intervento di smontaggio, è fondamentale diagnosticare correttamente il problema. I quadri strumenti delle Volkswagen Golf IV, V e VI, per esempio, possono presentare problemi relativi al display LCD difettoso o alle lancette che non funzionano correttamente. Questi sintomi sono spesso indicatori chiari della necessità di un intervento.

Problemi al Display LCD

Un display sbiadito, spento o con pixel mancanti è uno dei problemi più comuni. Questo può rendere le informazioni mostrate poco leggibili, compromettendo la sicurezza e il comfort di guida. Nel caso in cui il problema fosse il display sbiadito o spento, è possibile procedere con la sostituzione del display originale.

Problemi alle Lancette

Le lancette che oscillano in modo irregolare, sono bloccate o non funzionano affatto sono un altro segnale di malfunzionamento. Questo può riguardare la lancetta della temperatura dell'acqua, del livello carburante, del contagiri o del contachilometri. La causa di questi problemi è spesso da ricercare nei motorini passo-passo (stepper motor) che azionano le lancette.

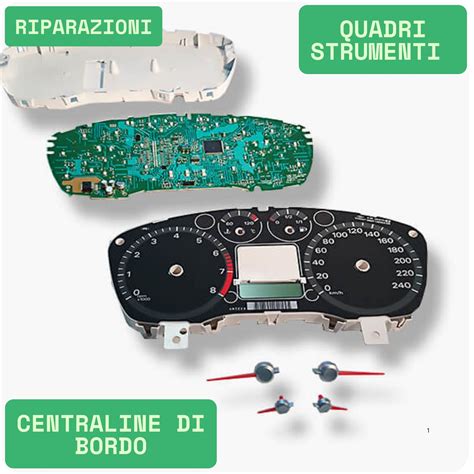

Smontaggio del Quadro Strumenti: Preparazione e Passaggi Preliminari

Lo smontaggio del quadro strumenti è un'operazione che richiede precisione e attenzione per evitare danni ad altri componenti del cruscotto. Sebbene la procedura possa variare leggermente tra i diversi modelli, i passaggi fondamentali sono simili.

Strumenti Necessari

Prima di iniziare, assicurarsi di avere a disposizione gli strumenti adeguati:

• Cacciaviti (a croce e a taglio, di diverse dimensioni)
• Attrezzi per la rimozione di pannelli in plastica (leve in plastica) per evitare di graffiare le superfici
• Un panno morbido per proteggere le superfici
• Guanti antistatici (opzionali, ma consigliati per la manipolazione di componenti elettronici)

Disconnessione della Batteria

È fondamentale disconnettere il polo negativo della batteria prima di iniziare qualsiasi lavoro sui componenti elettrici del veicolo. Questo previene cortocircuiti accidentali e garantisce la sicurezza dell'operatore.

Accesso al Quadro Strumenti

1. Rimozione delle Cornici e delle Coperture: La prima fase consiste nel rimuovere le cornici decorative e le coperture in plastica che circondano il quadro strumenti. Queste sono spesso fissate con clip o piccole viti. Utilizzare gli attrezzi per la rimozione dei pannelli in plastica per fare leva delicatamente e staccare le cornici senza danneggiarle.
2. Svitamento delle Viti di Fissaggio: Una volta rimosse le coperture, si avranno accesso alle viti che fissano il quadro strumenti al cruscotto. Di solito sono due o quattro viti. Svitare con cautela queste viti.
3. Estrazione del Quadro Strumenti: Dopo aver svitato le viti, il quadro strumenti può essere estratto delicatamente dalla sua sede. Potrebbe essere necessario inclinarlo leggermente o ruotarlo per facilitarne l'uscita. Prestare attenzione ai cablaggi collegati sul retro.
4. Disconnessione dei Connettori: Sul retro del quadro strumenti, sono presenti uno o più connettori elettrici. Questi devono essere sganciati con delicatezza, spesso premendo una linguetta di sicurezza e tirando il connettore. Non forzare mai la disconnessione, in quanto i connettori sono fragili.

Riparazione del Display LCD: Sostituzione e Saldatura

Una volta estratto il quadro strumenti e identificato il problema al display, è possibile procedere con la sua sostituzione. È vitale identificare il ricambio utile per la riparazione dopo aver eseguito lo smontaggio del quadro strumenti. Per effettuare questa operazione con successo, è cruciale scegliere il display di ricambio corretto.

Scelta del Display Corretto

Per la riparazione del contachilometri VW Golf 4 dal 1997 al 2006, sono disponibili diversi ricambi. Nel caso in cui il problema fosse il display sbiadito o spento, è possibile procedere con la sostituzione del display Golf 4 originale con uno dei seguenti display compatibili:

• SEPDISP36 per Volkswagen Golf 4 con contachilometri VDO e display full FIS di dimensioni 58x74mm;
• SEPDISP20 per VW Golf 4 con contachilometri VDO e display half FIS a 26 Pin di dimensioni 56x45mm;
• SEPDISP23 per VW Golf IV con contachilometri VDO e display half FIS a 34 Pin di dimensioni 56x45m.

Per scegliere il display corretto, è necessario che la dimensione del display e il numero di Pin che lo collegano al PCB del quadro strumenti corrispondano a quelli del display originale.

Similmente, se il display del computer di bordo (CDB) Golf 5 non funziona o presenta alcuni pixel sbiaditi, che rendono le informazioni mostrate poco leggibili, è necessario procedere con la sostituzione del display Golf 5 con uno dei display LCD di ricambio, adattabili ai quadri strumenti Golf V dal 2003 al 2009 e VW Golf 5 Plus dal 2005 al 2009:

• SEPDISP10 per VW Golf 5 con contachilometri VDO e display half FIS di dimensioni 63x49mm;
• SEPDISP12 per Volkswagen Golf V con quadro strumenti VDO e display full FIS di dimensioni 67x85mm;
• SEPDISP31 per Volkswagen Golf 5 e per VW Golf 5 Plus con contachilometri VDO e display full FIS di dimensioni 75x84mm.

Prima di effettuare l’acquisto del display di ricambio, è importante verificare qual è la dimensione del display in vostro possesso.

Per i quadri strumenti Golf 6 dal 2008 al 2016 con il display del CDB illeggibile, la soluzione più economica e più veloce è la sostituzione del display Golf 6 che non funziona, con un nuovo display o flat compatibile:

• SEPDISP57A per Volkswagen Golf VI con contachilometri VDO in Km e display di dimensioni 61,5×83,5 mm;
• SEPDISP57B per VW Golf 6 con contachilometri VDO in Miglia e display di dimensioni 61,5×83,5 mm;
• SEPFLAT44 per VW Golf 6 con quadro strumenti VDO in Miglia o Km e display di dimensioni 61,5×83,5 mm.

Prima dell’acquisto del ricambio, verificare che il display sia compatibile con quello del contachilometri in vostro possesso. È necessario aprire il quadro strumenti e verificare che il flat (connettore che collega il display al quadro strumenti) abbia la stessa forma e dimensione del display SEPDISP57A o SEPDISP57B.

Installazione del Nuovo Display

Il passaggio successivo consiste nell’installazione del display sul contachilometri.

• Saldatura del Flat: Per i modelli che lo richiedono, come la Golf 4, l'installazione del display deve essere effettuata saldando il flat al quadro strumenti. Questo richiede una buona manualità e un saldatore a punta fine. Assicurarsi che ogni pin del flat sia saldato correttamente al PCB (Printed Circuit Board) del quadro strumenti.
• Inserimento Diretto del Flat: Per procedere alla riparazione del display Golf 5, inserire il flat del display direttamente nell’apposito connettore presente sul PCB del quadro strumenti. Questa operazione è solitamente più semplice e non richiede saldature complesse.
• Saldatura a Caldo (SEPFLAT44): Per effettuare la riparazione con il SEPFLAT44, saldare a caldo il flat sia al PCB che al display originale. Questa riparazione può essere semplificata utilizzando i display SEPDISP57A o SEPDISP57B, in quanto questi si saldano a stagno solo sulla scheda del quadro strumenti.

Riparazione delle Lancette: Sostituzione dei Motorini Passo-Passo

Se il problema risiede nelle lancette che oscillano o sono bloccate, la soluzione consiste nella sostituzione dei motorini passo-passo (stepper motor) difettosi.

Identificazione del Motorino Corretto

Per definire qual è il motorino utile per effettuare la riparazione delle lancette del Golf IV, è necessario confrontare il motorino originale con quelli indicati qui sopra e individuare quello corrispondente. Ci sono una serie di motorini per lancette che risolvono questo tipo di malfunzionamenti:

• SEI-MOT13;
• SEI-MOT08-002;
• SEI-MOT08-008;
• SEI-X27-589.

Se la lancetta della temperatura dell’acqua o del livello carburante non funziona, è bloccata oppure oscilla per un quadro strumenti Golf 5, è possibile riparare la lancetta senza sostituire il tachimetro Volkswagen Golf V, sostituendo solamente il motorino difettoso con lo stepper motor SEI-MOT10-C, che se necessario può riparare tutte le lancette di questo quadro strumenti.

Inoltre, se ci sono problemi con le lancette (ad esempio se la lancetta contagiri o la lancetta contachilometri non funziona) in un quadro strumenti Golf 6, è possibile sostituire il motorino originale con lo stepper motor SEI-MOT10-D presente sullo store. Grazie alla sostituzione del motorino, la riparazione della lancetta del Volkswagen Golf 6 è più veloce ed economica.

Procedura di Sostituzione del Motorino

1. Rimozione delle Lancette: Le lancette sono solitamente pressate sui perni dei motorini. Con estrema delicatezza, utilizzare un attrezzo appuntito o delle piccole pinze per fare leva sotto il bordo della lancetta e tirarla verso l'alto. È consigliabile segnare la posizione iniziale delle lancette prima di rimuoverle per facilitare il rimontaggio nella posizione corretta.

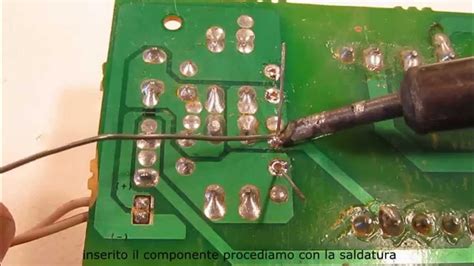

2. Saldatura del Vecchio Motorino: I motorini passo-passo sono saldati al PCB del quadro strumenti. Utilizzare un saldatore e una pompa dissaldante (o del filo di rame per dissaldatura) per rimuovere lo stagno dai pin del motorino difettoso. Una volta che i pin sono liberi, il motorino può essere sfilato.
3. Installazione del Nuovo Motorino: Posizionare il nuovo motorino nella sua sede, allineando i pin con i fori sul PCB. Saldare accuratamente ogni pin, assicurandosi che le saldature siano pulite e robuste.
4. Rimontaggio delle Lancette: Reinserire le lancette sui perni dei nuovi motorini. Questo passaggio è critico per garantire che le lancette indichino i valori corretti. Alcuni quadri strumenti richiedono una calibrazione dopo il rimontaggio delle lancette. Spesso, posizionando le lancette a "zero" quando il quadro è spento, si otterrà una calibrazione sufficientemente accurata.

Test e Rimontaggio del Quadro Strumenti

Effettuata la sostituzione del display o del motorino, si può testare il quadro strumenti e rimontare il cruscotto.

Test Pre-Rimontaggio

Prima di rimontare completamente il quadro strumenti nel cruscotto, è consigliabile effettuare un test preliminare.

1. Ricollegamento dei Connettori: Ricollegare i connettori elettrici sul retro del quadro strumenti.
2. Riconnessione della Batteria: Riconnettere il polo negativo della batteria.
3. Accensione del Quadro: Girare la chiave di accensione in posizione "ON" (senza avviare il motore) e osservare il funzionamento del display e delle lancette. Verificare che il display si accenda correttamente e che tutte le informazioni siano leggibili. Per le lancette, verificare che si muovano liberamente e che indichino valori plausibili (ad esempio, il livello del carburante se presente nel serbatoio, o la temperatura dell'acqua a freddo).
4. Verifica Funzionale del Veicolo: Se possibile, avviare il motore e fare un breve giro di prova per verificare il corretto funzionamento di tutte le funzioni del quadro strumenti, inclusi il contagiri, il contachilometri e le luci di segnalazione.

Rimontaggio Finale

Una volta verificato il corretto funzionamento, si può procedere con il rimontaggio del quadro strumenti e delle coperture del cruscotto, seguendo i passaggi dello smontaggio in ordine inverso.

1. Inserimento del Quadro Strumenti: Inserire delicatamente il quadro strumenti nella sua sede, facendo attenzione a non pizzicare i cavi.
2. Fissaggio delle Viti: Avvitare le viti di fissaggio del quadro strumenti.
3. Rimontaggio delle Cornici: Riposizionare le cornici decorative e le coperture in plastica, assicurandosi che siano ben fissate.

Alcuni codici di quadri strumenti Golf 6 originali che possono essere riparati includono: 110.080.374/005, 1K0920864B, 1K0920862A, A2C53101013, VP6V1F-10849-GB, 1K0920863A, A2C53164665, 1K0920860L, 110.080.247/024, 110080247034.

Per qualsiasi problema o per ulteriori informazioni, è consigliabile consultare un tecnico specializzato nella riparazione di contachilometri che potrà guidarvi nell’acquisto e nell’esecuzione della riparazione.
