Il metodo degli elementi finiti (FEM) rappresenta uno degli strumenti fondamentali dell'ingegneria moderna, consentendo la soluzione numerica di problemi complessi in meccanica strutturale, trasmissione del calore, dinamica e applicazioni multifisiche. In particolare, per l'analisi dei cerchioni, il FEM si rivela indispensabile per simulare il comportamento strutturale sotto diverse condizioni di carico, ottimizzare il design e prevedere la resistenza a fatica. Nonostante la diffusione capillare dei software FEM commerciali, i costi elevati delle licenze costituiscono spesso un ostacolo significativo per studenti, ricercatori e piccole realtà industriali. Fortunatamente, esistono soluzioni software open-source e gratuite che offrono potenti capacità di analisi, rendendo la modellazione FEM accessibile a un pubblico più ampio.
Il Ruolo del FEM nell'Ingegneria Moderna
Nei precedenti Quaderni di progettazione dedicati agli elementi finiti è stata data una base teorica del metodo e si sono analizzate le principali tipologie di elementi finiti esistenti. Il FEM consente di discretizzare una struttura complessa in un insieme di elementi più semplici, detti elementi finiti, sui quali vengono applicate le equazioni di equilibrio. La soluzione di queste equazioni per ogni elemento, e la loro successiva aggregazione, permette di ottenere una rappresentazione dettagliata della distribuzione di spostamenti, sollecitazioni e deformazioni all'interno della struttura. Questo approccio è cruciale per la progettazione e la verifica di componenti meccanici come i cerchioni, dove la sicurezza e l'efficienza sono parametri fondamentali.
CalculiX: Una Soluzione FEM Open-Source Potente
CalculiX è un software open-source per l’analisi agli elementi finiti (Finite Element Analysis, FEA) ampiamente utilizzato in ambito accademico, nella ricerca e nella pratica ingegneristica. Nato con l’obiettivo di fornire un’alternativa libera e potente ai codici commerciali, CalculiX supporta un’ampia gamma di analisi lineari e non lineari per la meccanica dei solidi, la dinamica strutturale, i problemi termici e le analisi accoppiate. La sintassi dei file di input e la filosofia di modellazione sono in larga parte ispirate al software commerciale Abaqus, rendendo lo strumento particolarmente interessante per gli utenti che hanno già familiarità con tale ambiente. CalculiX nasce per colmare il divario dei costi elevati delle licenze, offrendo un solutore FEM robusto, libero e open-source, che può essere utilizzato, studiato e modificato senza restrizioni. Il progetto è stato avviato da Guido Dhondt alla fine degli anni Novanta e, nel corso del tempo, si è evoluto fino a diventare un software maturo, supportato da una comunità di utenti attiva.
Architettura e Funzionamento di CalculiX
Il solutore ccx è interamente guidato da un file di input testuale, generalmente con estensione .inp, che contiene la descrizione completa del modello: nodi, elementi, materiali, carichi, vincoli e passi di analisi. Il codice mette a disposizione diversi tutti i tipi di elementi finiti visti nella teoria, inclusi elementi trave, guscio (shell) e solidi, in formulazioni mono-, bi- e tridimensionali. Il cuore di ogni simulazione in CalculiX è il file di input. Esso è organizzato come una sequenza di blocchi identificati da parole chiave (dette anche schede), ciascuna preceduta da un asterisco (*). Una volta preparato il file di input, l’esecuzione di una simulazione con CalculiX è semplice. Ad esempio, si esegue il comando ccx nome_modello.inp dove nome_modello.inp è il file di input.
Pre- e Post-Processing con CalculiX
Sebbene cgx sia distribuito insieme a CalculiX, molti utenti preferiscono utilizzare software esterni per il pre- e post-processing, come Gmsh, Salome-Meca o FreeCAD. Questi strumenti offrono funzionalità avanzate per la creazione della geometria, la generazione della mesh e la visualizzazione dei risultati, compensando le funzionalità di base offerte da cgx. Sebbene cgx offra funzionalità di base per la creazione della geometria e la visualizzazione dei risultati, molti utenti preferiscono strumenti dedicati. Questa flessibilità permette agli utenti di integrare CalculiX nel proprio workflow esistente, sfruttando le interfacce grafiche con cui hanno già familiarità.
Freecad - GMSH - Calculix - Cylinder/Fuselage Modal Analysis
Installazione e Portabilità di CalculiX
Uno dei punti di forza di CalculiX è la sua portabilità su diversi sistemi operativi, tra cui Linux, Windows e macOS. Su molte distribuzioni Linux, CalculiX è disponibile tramite il gestore di pacchetti. Su Windows, CalculiX viene solitamente installato scaricando i binari precompilati dal sito ufficiale. Infine, su macOS, CalculiX può essere installato tramite gestori di pacchetti come Homebrew o MacPorts, oppure compilato manualmente dai sorgenti. Questa ampia compatibilità rende CalculiX accessibile a un vasto numero di utenti, indipendentemente dal sistema operativo utilizzato.
Curva di Apprendimento e Sviluppi Futuri
CaluliX è un software completamente libero ed open-source, basato su una sintassi del file di input simile ad Abaqus e che supporta un buon numero di tipologie di analisi. Sebbene molto materiale sia disponibile, la curva di apprendimento risulta più ripida rispetto ai software dotato di interfaccia grafica completa. Tale limitazione, però, è in corso di superamento mediante nuovi software che permettono la gestione di CalculiX mediante una GUI dedicata (ad esempio, PrePoMax, un'interfaccia grafica intuitiva che semplifica la creazione del modello e la visualizzazione dei risultati). CalculiX rappresenta una soluzione di grande interesse per ingegneri e ricercatori che necessitano di un solutore agli elementi finiti potente, flessibile e privo di costi di licenza. Una buona comprensione della struttura del software, delle modalità di installazione e delle parole chiave principali consente di avviare rapidamente simulazioni significative.
AutoFEM Analysis Lite: FEM Integrato in AutoCAD

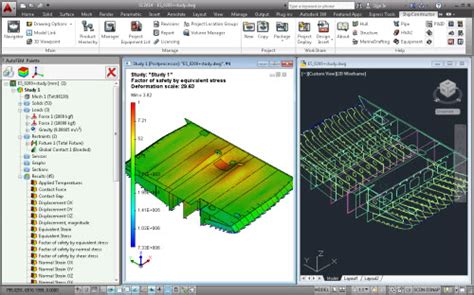

AutoFEM Analysis Lite offre uno strumento facile da usare nella prima fase di analisi a elementi finiti, questo è uno strumento aperto a tutti gli utenti AutoCAD. L'integrazione diretta con AutoCAD lo rende particolarmente interessante per i progettisti che già utilizzano questo CAD per la modellazione geometrica. AutoFEM Lite presenta alcune limitazioni riguardo le sue funzionalità, come ad esempio la scelta delle condizioni al contorno e alcune funzioni di calcolo. Nonostante queste limitazioni, rappresenta un punto di ingresso accessibile per coloro che desiderano eseguire analisi FEM di base direttamente all'interno del proprio ambiente di progettazione.
Limitazioni e Funzionalità di AutoFEM Analysis Lite
Le limitazioni di analisi statica e instabilità sono le seguenti:
- È possibile selezionare un corpo solido per ogni studio.
- Possibilità di applicare solo due tipi di carichi meccanici per qualsiasi studio (forza e pressione).
- Non ci sono limiti nella quantità di elementi finiti nel modello per l'applicazione di carichi e restrizioni.
- È possibile analizzare solo i risultati principali (risultante di spostamenti, sollecitazioni, deformazioni e così via).
Le limitazioni di analisi di frequenza sono le seguenti:
- È possibile selezionare un corpo solido per ogni studio.
- È possibile ricavare la prima frequenza naturale.
- Tutte le forze applicate alla struttura non considerate durante il calcolo.
- Non c'è la possibilità di risolvere un sistema non fisso nello spazio.
Le limitazioni per l'analisi termica sono le seguenti:
- È possibile utilizzare per l'analisi termica due condizioni al contorno - temperatura e convezione.
- Non ci sono restrizioni relative al numero di gradi di libertà, creazione di relazioni, studi e il controllo.
Si dispone dunque di uno strumento FEA pienamente funzionante e adatto ai vostri scopi, seppur con alcune restrizioni. Questo lo rende ideale per analisi preliminari e per la valutazione rapida di diverse opzioni di design.
OpenSees: Avanzato per la Ricerca Strutturale

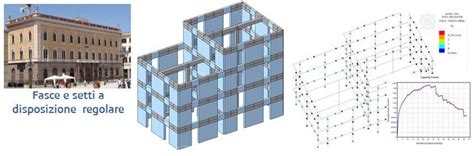

Uno dei software sicuramente più avanzato per la modellazione FEM di problemi strutturali e geotecnici è OpenSees (Open System for Earthquake Engineering Simulation). Questo ha consentito a migliaia di ricercatori che precedentemente lavoravano indipendentemente, ciascuno su specifici problemi legati al proprio ambito di ricerca, di collaborare nello sviluppo di un software unico. Questo articolo è dedicato principalmente a chi non conosce OpenSees, ma comprende la necessità di avere a disposizione uno strumento computazionale avanzato e dalle prestazioni elevate.
Caratteristiche e Obiettivi di OpenSees
È d’obbligo precisare che OpenSees non è un software commerciale, ma è un importante strumento di ricerca scientifica e come tale va inteso. È un potentissimo strumento di modellazione strutturale che implementa il FEM, e non un software per la produzione di elaborati progettuali e relazioni di calcolo. Questo lo rende estremamente flessibile e potente per chi necessita di condurre analisi complesse e non lineari, tipiche della ricerca scientifica. Dopo aver introdotto il concetto dell’Opensource ed i suoi vantaggi, si potrebbe mostrare un esempio elementare di analisi in OpenSees, illustrando sinteticamente le sue potenzialità in ambito di analisi non lineari e riportando alcuni interessanti esempi di applicazioni tratti dalla letteratura scientifica.
Freecad - GMSH - Calculix - Cylinder/Fuselage Modal Analysis
Considerazioni Generali sui Software FEM Gratuiti
La disponibilità di software FEM gratuiti e open-source ha democratizzato l'accesso a potenti strumenti di analisi ingegneristica. Mentre CalculiX si distingue per la sua robustezza e la somiglianza con codici commerciali, rendendolo adatto a un'ampia varietà di applicazioni, AutoFEM Analysis Lite offre un'integrazione preziosa per gli utenti AutoCAD che necessitano di analisi preliminari. OpenSees, d'altra parte, si posiziona come uno strumento di punta per la ricerca avanzata in campo sismico e geotecnico, offrendo capacità non lineari di elevatissimo livello.
La scelta del software più adatto dipende dalle specifiche esigenze dell'utente, dal livello di complessità dell'analisi richiesta e dalla familiarità con gli ambienti di pre- e post-processing. Per l'analisi dei cerchioni, dove la precisione e la capacità di modellare comportamenti complessi sono cruciali, CalculiX, magari affiancato da un'interfaccia grafica dedicata, potrebbe rappresentare la soluzione più equilibrata tra potenza e accessibilità. Tuttavia, per verifiche rapide e integrate nel processo di progettazione CAD, AutoFEM Lite può offrire un vantaggio considerevole. Infine, per studi di ricerca approfonditi sulle prestazioni strutturali dei cerchioni in condizioni estreme, OpenSees può fornire gli strumenti analitici più avanzati.
È importante notare che Anubis richiede l'uso di moderne funzionalità JavaScript che plugin come JShelter potrebbero disabilitare. Questo aspetto, sebbene non direttamente legato ai software FEM, sottolinea la crescente interconnessione tra gli strumenti ingegneristici e le tecnologie web.
In sintesi, il panorama dei software FEM gratuiti offre una vasta gamma di opzioni, ciascuna con i propri punti di forza e aree di applicazione. La capacità di sfruttare al meglio questi strumenti risiede nella comprensione delle loro funzionalità e limitazioni, consentendo a ingegneri e ricercatori di affrontare problemi complessi con soluzioni innovative e costi contenuti.
