La modifica dell'EPROM, o rimappatura della centralina, è un intervento popolare tra gli appassionati di auto sportive, in particolare per veicoli come la Fiat Coupé Turbo 20V equipaggiata con centralina Bosch Motronic 2.7. Questa operazione permette di ottimizzare le prestazioni del motore, modificando parametri come la quantità di carburante iniettato, l'anticipo di accensione e la pressione del turbo. Tuttavia, l'esecuzione di tale modifica, specialmente in modalità "fai da te", solleva diverse questioni riguardo alla complessità tecnica, alla rilevabilità in officina e alle potenziali implicazioni.
Rilevabilità delle Modifiche in Officina
Una delle preoccupazioni principali per chi effettua una rimappatura è la possibilità che le modifiche vengano rilevate durante le normali operazioni di manutenzione o diagnosi presso un'officina autorizzata. La tecnologia impiegata per la modifica dell'EPROM gioca un ruolo cruciale in questo.
Se la rimappatura viene eseguita con strumentazione che permette di lavorare sulle EPROM SSOP in seriale, si ottengono notevoli vantaggi. Questo tipo di approccio permette di rendere invisibile la modifica agli strumenti di diagnosi, poiché il lavoro viene svolto come con il tester originale in OBD (On-Board Diagnostics) o interfacciandosi direttamente con la centralina senza doverla aprire o aggiungere moduli. Strumenti avanzati offrono funzioni aggiuntive di diagnosi guasti, eliminazione errori e la capacità di ricreare il file originale in tutto e per tutto, anche in fase di perizia sulla centralina, facendo sì che tutto risulti originale. Anche con il file danneggiato o mancante, si può ristabilire la configurazione originale senza lasciare tracce.
L'unico modo certo per accorgersi di una modifica è scaricare la mappa presente nella centralina e confrontarla, bit per bit, con una originale tramite PC. Tuttavia, questo non è un compito banale, poiché non c'è solo una curva da confrontare, ma una moltitudine di parametri interconnessi. Tale confronto approfondito è un'operazione da supertecnici e richiede attrezzature specifiche, solitamente non disponibili nelle concessionarie per le normali verifiche.
In generale, non esistono "campanelli d'allarme" evidenti che possano spingere un capo officina a indagare a fondo, a meno di rotture continue o problemi persistenti non risolvibili con le procedure standard. Pertanto, la rilevabilità è bassa se la rimappatura è stata eseguita con competenza e strumenti adeguati.
È importante notare che, in alcuni casi, come sulle Porsche, le centraline possono avere una serie di checksum e protezioni avanzate che solo pochi specialisti con la strumentazione corretta riescono a mantenere intatte. Questo indica che la complessità del sistema di protezione varia da veicolo a veicolo e da centralina a centralina.
Integrità della Memoria e Dati Storici
Un altro aspetto fondamentale riguarda l'accesso alla memoria e alla memoria storica dell'EPROM, ad esempio per verificare l'assenza di fuorigiri in scalata per la validazione di garanzie estese. Anche in questo caso, se la modifica è stata eseguita correttamente con gli strumenti descritti, tutto dovrebbe risultare identico all'originale. Gli strumenti professionali sono progettati per operare in modo tale da non lasciare "tracce di entrata e uscita" non autorizzate che possano generare sospetti.
La manipolazione dell'EPROM tramite programmazione seriale non altera i registri di accesso o i contatori interni della centralina in modo rilevabile dagli strumenti diagnostici standard. Questo significa che, anche in caso di accesso approfondito alla memoria per scopi di verifica della garanzia, le modifiche dovrebbero passare inosservate.
Impatto della Rimappatura sulle Emissioni (Fumo allo Scarico)
Contrariamente a una credenza comune, le auto a benzina rimappate non tendono a fumare di più agli scarichi. Questo fenomeno è quasi esclusivamente appannaggio dei motori diesel, specialmente quando la rimappatura è eccessiva o mal eseguita, portando a una combustione incompleta. Nei motori a benzina, una rimappatura ben fatta ottimizza la combustione, mantenendo le emissioni entro limiti accettabili e senza produrre fumo visibile. Solo in casi rari e con configurazioni estreme si potrebbe notare un leggero aumento delle emissioni, ma non al livello dei diesel.
Motore a Benzina VS Motore Diesel
Conseguenze della Resettazione della Centralina
In caso di reset della centralina per problemi vari (come malfunzionamenti di navigazione o sistemi i-drive, esempi citati da alcuni utenti con Jaguar e BMW 530d), la rimappatura non viene persa. Questo perché la rimappatura è scritta fisicamente sulla memoria EPROM. Un reset della centralina tipicamente cancella i codici di errore e ripristina i parametri adattativi ai valori di fabbrica, ma non riscrive il software base della centralina residente sull'EPROM. La modifica rimane quindi invariata, e il veicolo continuerà a funzionare con la mappa modificata.
La Sostituzione Fai da Te dell'EPROM sulla Bosch Motronic 2.7
La guida per sostituire le EPROM sulla centralina Bosch Motronic 2.7, specifica per la Fiat Coupé Turbo 20V, illustra passo passo i passaggi per aprire la centralina e operare senza causare danni. L'operazione non è intrinsecamente difficile, ma richiede la massima attenzione, delicatezza e, soprattutto, calma e pazienza.
Identificazione e Accesso alla Centralina
Prima di iniziare, è fondamentale individuare la centralina Bosch Motronic 2.7 sulla Fiat Coupé Turbo 20V. Una volta identificata, occorre scollegare la batteria dell'auto per evitare cortocircuiti o danni elettrici durante l'operazione. Quindi, si procede alla rimozione della centralina dal suo alloggiamento.
Apertura della Centralina e Localizzazione dell'EPROM

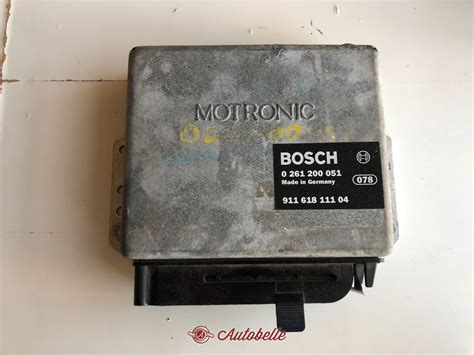

Le centraline Bosch Motronic 2.7 sono solitamente contenute in un involucro sigillato. L'apertura richiede l'uso di attrezzi adeguati per non danneggiare la scocca. Una volta aperta, si avrà accesso al circuito stampato. L'EPROM è un chip, spesso saldato su uno zoccolo, rendendo la sostituzione più agevole. In alcuni casi, l'EPROM potrebbe essere saldata direttamente sul circuito stampato, richiedendo abilità avanzate di dissaldatura e saldatura per installare uno zoccolo.
Sostituzione dell'EPROM
Se l'EPROM è montata su uno zoccolo, la sostituzione è relativamente semplice. Si utilizza un piccolo estrattore per chip o un cacciavite a punta sottile per rimuovere delicatamente il chip esistente, facendo attenzione a non piegare i piedini. Successivamente, si inserisce la nuova EPROM, precedentemente programmata con la mappa desiderata, nello zoccolo, assicurandosi che sia orientata correttamente (la tacca sul chip deve corrispondere alla tacca sullo zoccolo) e che tutti i piedini siano allineati e inseriti saldamente.

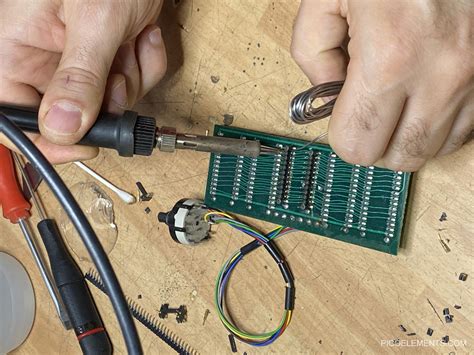

Per i più esperti, o per le centraline con EPROM saldate direttamente, l'operazione di dissaldatura e successiva saldatura di uno zoccolo richiede una saldatrice a stagno a punta fine, pasta saldante e treccia dissaldante. Questa operazione è delicata e un errore può compromettere l'intera centralina.
Chiusura della Centralina e Riconnessione
Una volta sostituita l'EPROM, si richiude la centralina, assicurandosi che tutte le guarnizioni siano al loro posto per mantenere l'integrità contro umidità e polvere. Quindi si rimonta la centralina nell'auto e si ricollega la batteria.
Test e Verifica
Dopo la sostituzione, è fondamentale effettuare un test del veicolo per verificare il corretto funzionamento della nuova mappa. È consigliabile procedere con cautela e monitorare il comportamento del motore, eventuali spie di avaria e le prestazioni generali.
Implementazione della Doppia Mappa (Dual Map)
Per gli utenti più avanzati, la possibilità di implementare una doppia mappa (dual map) è un'opzione interessante che consente di alternare tra due configurazioni diverse, ad esempio una mappa originale per l'uso quotidiano e una modificata per le prestazioni sportive.
Approcci alla Doppia Mappa
Esistono diversi modi per realizzare una doppia mappa:
Utilizzo di due EPROM distinte: Questo è spesso considerato l'approccio migliore. Si utilizzano due EPROM da 27c512, una con la mappa originale e l'altra con quella modificata. Un interruttore esterno (switch) viene utilizzato per selezionare quale EPROM abilitare in un dato momento. Il principio è quello di lasciare separati solo i due pin per abilitare la prima o la seconda EPROM. Schemi elettrici per adattatori di questo tipo sono comuni per veicoli come la Delta Integrale o la Coupé T16, e possono essere adattati.
Unione di due file in una singola EPROM da 1 MB (es. 27c1001): Alcuni utenti tentano di unire due file da 512 KB in un unico file da 1 MB da programmare su una EPROM più grande. Tuttavia, questo approccio è più complesso e può presentare difficoltà, in quanto il microcontrollore potrebbe non essere in grado di leggere correttamente gli indirizzi non previsti per il suo firmware originale, e i checksum potrebbero non essere compatibili. Un errore nella programmazione o nella gestione degli indirizzi può impedire l'avvio del motore. Se due mappe uguali vengono caricate su una 27c1001, il sistema dovrebbe funzionare, confermando che il sistema di switching è teoricamente possibile, ma i problemi sorgono quando le mappe sono diverse.
Funzionamento del Commutatore (Switch)
Per la doppia mappa con due EPROM, il commutatore agisce sui pin di selezione dell'indirizzo o di abilitazione del chip (chip enable). Quando si effettua lo switch, è spesso necessario spegnere e riaccendere la macchina, poiché l'ECU (Engine Control Unit) potrebbe eseguire controlli del checksum a intervalli regolari. Se il checksum della mappa attiva non corrisponde a quello atteso, potrebbe generare errori o impedire l'avvio.
Strumenti per la Creazione e Modifica delle Mappe
Per la creazione o la modifica dei file mappa, software come WinOLS sono ampiamente utilizzati. WinOLS consente di visualizzare e modificare le curve dei parametri motore. Tuttavia, non ha "driver" integrati per ogni tipo di centralina, il che significa che l'utente deve trovare autonomamente le curve da modificare. L'utilizzo di "Damos" (Database of Maps) può semplificare questo processo, fornendo una mappatura dei parametri all'interno del file, ma rende la situazione più complessa per chi non ha esperienza.
Dimensionesport offre il software Race2000, spesso utilizzato per caricare mappe già pronte. Andare oltre, per una modifica personalizzata, richiede una comprensione approfondita e strumenti aggiuntivi.
Suggerimenti per l'Installazione dello Switch
Per chi desidera installare un commutatore per la doppia mappa, è consigliabile procurarsi uno schema elettrico specifico per la propria centralina o adattare schemi noti per veicoli simili. Alcuni utenti esperti possono anche fornire componenti o kit pre-assemblati per semplificare l'installazione. La chiave del successo risiede nell'accuratezza del cablaggio e nella corretta gestione dei segnali di abilitazione delle EPROM.
In definitiva, la sostituzione dell'EPROM sulla Fiat Coupé Turbo 20V per la rimappatura è un'operazione fattibile per gli appassionati con le giuste conoscenze e attrezzature. Richiede attenzione ai dettagli, pazienza e una buona comprensione dei principi di funzionamento delle centraline motore.
