Nel contesto della sicurezza automobilistica, uno degli accessori più cruciali, e talvolta sottovalutati, è l'airbag. Gli airbag, pur non essendo obbligatori per legge, sono un elemento fondamentale per il superamento dei crash test e per garantire la sicurezza degli occupanti del veicolo. Il loro funzionamento dipende da una serie di componenti interconnessi, tra cui sensori, centralina e, nel caso specifico del volante, il cavo spirale, noto anche come contatto spiralato o molla spirale. Questo articolo si concentra sulla sostituzione di tale componente per i modelli Nissan Qashqai e Qashqai+2 (J10, JJ10) prodotti tra il 2006 e il 2013, affrontando le ragioni della sostituzione, il processo e i dettagli tecnici.
L'Importanza Degli Airbag nel Contesto della Sicurezza Stradale
Gli incidenti automobilistici, mossi dalle leggi della fisica, trasformano l'energia cinetica del veicolo in forze potenzialmente letali. Sebbene le cinture di sicurezza siano essenziali per contenere il corpo, esse non offrono protezione completa alla testa, che può impattare contro il volante o il parabrezza. Qui entra in gioco l'airbag, un dispositivo di sicurezza passiva che, in caso di urto violento, si gonfia rapidamente per creare un "cuscino" protettivo tra l'occupante e le strutture interne del veicolo. Introdotti diffusamente negli anni '90, gli airbag rappresentano un baluardo fondamentale per la sicurezza di chiunque si trovi a bordo di un'auto.
I PROBLEMI E IL FUNZIONAMENTO DEL IMPIANTO AIRBAG COME VALUTARE IL SUO STATO ?
Il Sistema Airbag: Componenti e Funzionamento
Il sistema airbag è un complesso insieme di elementi progettati per attivarsi in una frazione di secondo. Al suo centro si trova la centralina, che riceve segnali dai sensori di crash o accelerazione. Questi sensori possono essere installati direttamente nella centralina o come satelliti nella parte anteriore o laterale del veicolo.
I sensori anteriori sono tipicamente doppi e spesso utilizzano un sistema molla/massa. In questi sensori, un rullo inerziale con peso standard è avvolto da una cinghia composta da molle in bronzo. Quando una forza significativa agisce in una determinata direzione, il rullo inerziale si muove contro la forza delle molle, chiudendo un circuito e inviando un segnale alla centralina. Per l'autodiagnosi, è presente anche una resistenza di valore elevato.
Un'altra tipologia di sensori sono gli accelerometri a silicio. In caso di forza, un blocco di silicio si sposta all'interno del sensore, causando una variazione di capacità che viene interpretata dalla centralina. Questi sensori sono noti per la loro rapida capacità di rilevamento, essenziale in caso di collisioni laterali.
Infine, alcuni veicoli impiegano sensori di pressione installati nelle portiere, i quali reagiscono alle variazioni di pressione interna della portiera in caso di incidente. Per questi sensori, è fondamentale un corretto rimontaggio della guarnizione della portiera per evitare perdite di pressione che potrebbero comprometterne il funzionamento.
Per motivi di sicurezza, affinché l'airbag si attivi, devono essere sempre attivati due sensori operanti in modo indipendente. La soglia di attivazione corrisponde a un'accelerazione compresa tra circa 3g e 5g. Durante l'installazione di qualsiasi sensore di crash, è cruciale prestare attenzione alla direzione di installazione indicata dalla freccia sul sensore.
Il Ruolo del Cavo Spirale Airbag del Volante
All'interno del volante, un componente essenziale per il corretto funzionamento dell'airbag è il cavo spirale, o molla spirale di contatto. Questo ricambio, identificato con codici OE/OEM come 25560-BH00B, 25560-BT25A o 25560-BT23A per i modelli Nissan Qashqai (J10, JJ10), ha la funzione di mantenere la continuità elettrica tra i componenti fissi della colonna dello sterzo e quelli rotanti del volante. Senza questo cavo, l'airbag, il clacson e i comandi al volante non potrebbero funzionare correttamente a causa della rotazione continua del volante. La sua struttura a spirale permette ai fili elettrici di estendersi e contrarsi senza rompersi mentre il volante viene girato.
Il cavo spirale è un componente delicato che può deteriorarsi nel tempo o a causa di movimenti bruschi o installazioni errate. Un malfunzionamento del cavo spirale si manifesta spesso con l'accensione della spia dell'airbag sul cruscotto, il mancato funzionamento del clacson o dei comandi al volante.
Quando è Necessaria la Sostituzione dell'Airbag o del Cavo Spirale?
Se l'airbag si apre e si gonfia a seguito di un urto violento durante un sinistro stradale, i "palloncini" devono essere smontati e sostituiti. Gli airbag sono infatti accessori monouso e non possono essere riutilizzati. La sostituzione degli airbag non può essere eseguita autonomamente dagli automobilisti, ma richiede l'intervento di un'officina meccanica specializzata. Il costo per la sostituzione di un airbag varia notevolmente a seconda del modello di vettura, partendo da un minimo di 300 € fino a oltre 900 € per le utilitarie, e aumentando considerevolmente per vetture di fascia alta. In caso di apertura di entrambi gli airbag anteriori, i costi raddoppiano. È importante notare che l'apertura di un airbag in seguito a un urto comporta spesso anche il danneggiamento della centralina e delle cinture di sicurezza, aggiungendo ulteriori spese all'intervento.
La sostituzione del solo cavo spirale, invece, è necessaria quando il componente si danneggia senza che l'airbag si sia attivato. I sintomi più comuni includono la spia dell'airbag accesa, il clacson che non funziona o i comandi al volante (come quelli per la radio o il cruise control) che smettono di rispondere.
Processo di Sostituzione del Cavo Spirale Airbag del Volante
La sostituzione del cavo spirale airbag è un'operazione che richiede precisione e conoscenza specifica del sistema airbag del veicolo. È fondamentale disconnettere la batteria del veicolo prima di iniziare qualsiasi lavoro sui componenti dell'airbag per evitare attivazioni accidentali.
Preparazione e Disattivazione dell'Airbag (se applicabile):Alcuni veicoli, inclusi i Nissan Qashqai, possono essere dotati di un interruttore per disattivare manualmente l'airbag del passeggero anteriore. Se il veicolo non dispone di un sistema automatico di disattivazione, questo interruttore può essere utilizzato.
Per disattivare (OFF) l'airbag del passeggero anteriore:
- Portare l'interruttore di accensione nella posizione OFF.
- Aprire il cassetto portaoggetti (sui veicoli con guida a destra) o aprire la porta del passeggero anteriore (sui veicoli con guida a sinistra).
- Premere l'interruttore dell'airbag passeggero anteriore (A) e ruotarlo nella posizione OFF. L'interruttore (A) si trova all'interno del cassetto portaoggetti sui veicoli con guida a destra o sul pannello di rivestimento a lato del cruscotto sui veicoli con guida a sinistra.
- Portare l'interruttore di accensione in posizione ON. La spia
si accenderà e rimarrà accesa, confermando la disattivazione.
Per riattivare l'airbag del passeggero anteriore:
- Portare l'interruttore di accensione nella posizione OFF.
- Aprire il cassetto portaoggetti (sui veicoli con guida a destra) o aprire la porta del passeggero anteriore (sui veicoli con guida a sinistra).
- Premere l'interruttore dell'airbag passeggero anteriore e ruotarlo nella posizione ON.
- Portare l'interruttore di accensione in posizione ON. La spia
si accenderà e si spegnerà dopo circa 60 secondi, indicando l'attivazione.

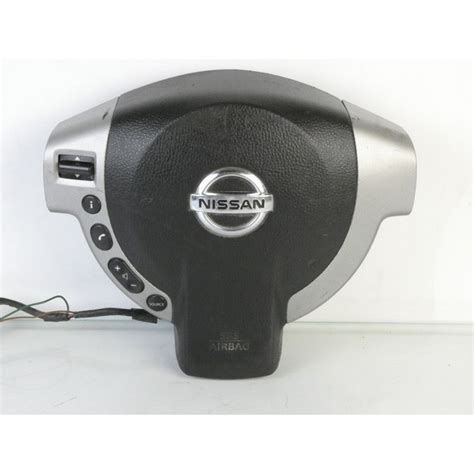

Rimozione del Volante:Una volta che le precauzioni di sicurezza sono state prese, si procede con la rimozione del volante. Questo generalmente implica la rimozione del coperchio dell'airbag centrale, scollegando i connettori elettrici dell'airbag e quindi svitando il bullone centrale che fissa il volante alla colonna dello sterzo. È fondamentale marcare la posizione del volante rispetto alla colonna per garantire un corretto riallineamento in fase di rimontaggio.
Sostituzione del Cavo Spirale:Il cavo spirale si trova solitamente dietro il volante, fissato alla colonna dello sterzo. Una volta rimosso il volante, il vecchio cavo spirale può essere scollegato e rimosso. Il nuovo cavo spirale, come quelli con codice SANS003 o SANS003Molla Spirale Contatto Airbag, dovrà essere installato seguendo attentamente le istruzioni del produttore. È cruciale verificare i dettagli forniti nelle foto e nelle specifiche tecniche del ricambio, in quanto possono esserci differenze tra i vari tipi di spirale. Per i modelli Nissan Qashqai / Qashqai+2 (J10, JJ10) dal 12.2006 al 12.2013, il ricambio aftermarket spesso si presenta con un diametro di 51 mm, un cavo a spirale airbag a molla, un singolo cavo e due spinotti (uno rettangolare e uno quadrato). I marchi alternativi di qualità equivalente come NTY, SKV o MECAR sono spesso disponibili.
Rimontaggio e Verifica:Dopo aver installato il nuovo cavo spirale, si procede con il rimontaggio del volante, assicurandosi che sia correttamente allineato. Successivamente, si ricollegano i connettori dell'airbag e si fissa il coperchio. Infine, si ricollega la batteria e si effettua un test per verificare il corretto funzionamento dell'airbag e degli altri comandi al volante. La spia dell'airbag dovrebbe spegnersi dopo l'avvio del veicolo, indicando che il sistema è operativo. Se la spia rimane accesa, potrebbe esserci un problema o un errore nell'installazione.
Considerazioni sull'Acquisto di Ricambi
Quando si acquista un cavo spirale airbag, è fondamentale prestare attenzione ai dettagli del prodotto. Il componente presenta differenze che richiedono un accurato controllo visivo, rendendo difficile confermare la compatibilità solo tramite targa, telaio o dati del veicolo. Le differenze tra i vari tipi di spirale sono spesso evidenziate nelle foto del prodotto. In caso di acquisto errato, alcuni fornitori offrono la sostituzione, addebitando i costi di spedizione e ritiro, e gestendo l'eventuale differenza di prezzo tra i prodotti.
I ricambi aftermarket, pur non essendo originali, sono generalmente perfettamente compatibili e offrono una garanzia di 1 anno. I marchi auto citati appartengono ai legittimi proprietari, ma i ricambi aftermarket sono prodotti da aziende come AJS Parts sp. z o.o. sp. k. che si specializzano nella produzione di componenti compatibili.
Manutenzione Preventiva e Segnali di Allarme
Una manutenzione regolare del veicolo, inclusi i controlli periodici, può aiutare a prevenire malfunzionamenti. È importante non ignorare mai l'accensione della spia dell'airbag, poiché indica un problema nel sistema che potrebbe compromettere la sicurezza in caso di incidente. Rivolgersi prontamente a un'officina specializzata è sempre la scelta migliore per garantire che tutti i sistemi di sicurezza del veicolo funzionino correttamente.
