L'operatività di un veicolo come la Toyota Aygo dipende da una serie di componenti elettronici e meccanici che lavorano in sinergia per garantire sicurezza e funzionalità. Tra questi, il devio luci e il quadro strumenti rivestono un'importanza fondamentale, sia per il controllo delle funzioni luminose esterne e interne, sia per la visualizzazione delle informazioni essenziali relative al funzionamento del motore e alla velocità. Modificare o sostituire questi elementi può essere necessario per ragioni di guasto, per migliorare l'estetica interna o per personalizzare l'esperienza di guida.
La necessità di intervenire sul devio luci, il comando situato sul piantone dello sterzo che gestisce fari, frecce e altri dispositivi luminosi, può sorgere in presenza di malfunzionamenti. Ad esempio, se noti problemi con gli indicatori di direzione, i fari o altre funzioni controllate dalla leva, potrebbe essere consigliabile procedere alla sua sostituzione o riparazione. Analogamente, il quadro strumenti, contenente contagiri e contachilometri, è un elemento chiave per monitorare lo stato del veicolo. La sostituzione dei suoi componenti interni, come i LED di illuminazione, può trasformare radicalmente l'aspetto interno dell'abitacolo, conferendo un tocco di modernità e personalizzazione.
È importante sottolineare che, sebbene il presente articolo si concentri sulla sostituzione dei LED interni al quadro strumenti e sulle procedure per accedere ad esso, la procedura di rimozione del devio luci è distinta ma anch'essa parte integrante dell'intervento sull'impianto luci.
Accesso e Smontaggio del Quadro Strumenti: La Prima Fase Essenziale
Prima di poter procedere alla modifica o alla sostituzione dei componenti interni del quadro strumenti, è indispensabile accedere a quest'ultimo. Questo processo richiede pazienza e attenzione, poiché coinvolge la rimozione di diverse parti dell'abitacolo per raggiungere il blocco strumentale.

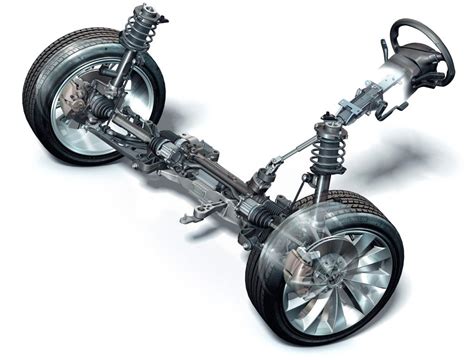

Il primo passo consiste nell'individuare e rimuovere le viti che fissano la calotta che ricopre il piantone dello sterzo. Solitamente, sono presenti tre viti che tengono il quadro strumenti in posizione. Due di queste viti sono accessibili svitando le viti che si trovano rispettivamente dietro il volante; è necessario girare il volante a destra e a sinistra per individuarle e rimuoverle agevolmente. La terza vite, invece, è situata dietro il contagiri, in basso sul gambo che unisce il contagiri alla calotta del cruscotto. Una volta rimosse queste viti, la calotta esterna potrà essere separata.
Dopo aver rimosso la copertura esterna, vi troverete di fronte al contachilometri "nudo", con tutti i fusibili a vista. Questo blocco è ulteriormente fissato da tre bulloni di misura 10 mm che lo bloccano a una guida. Questi bulloni sono posizionati strategicamente: due si trovano ai lati in basso del blocco, mentre il terzo è situato in alto. La rimozione di questi bulloni renderà il contachilometri più libero di muoversi all'interno del suo alloggiamento.
Una volta che il blocco strumentale risulta sufficientemente libero, è il momento di procedere allo scollegamento di tutti i connettori elettrici che si trovano sul retro. Questi connettori sono progettati per un facile incastro e sono dotati di una linguetta di sicurezza centrale. È necessario premere questa linguetta e, al contempo, tirare delicatamente il connettore; applicare un leggero gioco ai lati può facilitare l'estrazione, evitando di forzare componenti delicati.
Con tutti i connettori staccati, avrete finalmente l'intero blocco contagiri e contachilometri in mano, pronto per le operazioni successive. È cruciale procedere con ordine e conservare tutte le viti e i piccoli componenti in un luogo sicuro per evitare smarrimenti durante il rimontaggio.
La Delicata Rimozione dell'Ago e l'Accesso ai Componenti Interni

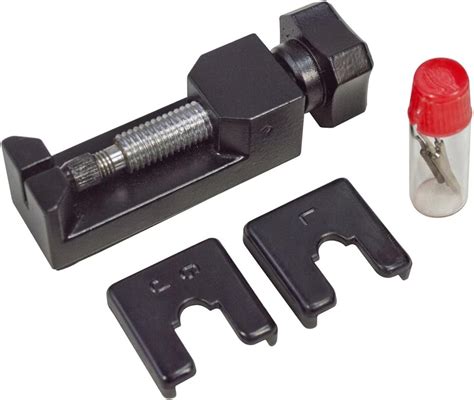

Una volta estratto il blocco strumentale, la fase successiva, e una delle più delicate, riguarda la rimozione degli aghi dei quadranti. Per il contachilometri, l'ago può essere rimosso con uno strumento sottile e piatto, come una forchetta o un piccolo cacciavite a testa piatta. È fondamentale agire con estrema delicatezza, facendo leva molto delicatamente e sollevando l'ago interamente verso l'alto. Evitate di fare leva solo da un lato, poiché questo potrebbe causare la rottura dell'ago stesso o danneggiare il meccanismo sottostante. Si consiglia di posizionare un panno o un oggetto morbido sotto lo strumento di leva per proteggere la superficie del quadrante da eventuali graffi.
Per dissaldare i componenti elettronici, come i vecchi LED, si possono utilizzare diverse tecniche. Un metodo prevede l'uso di un saldatore per scaldare le piazzole dei piedini del display e un succhiastagno per rimuovere lo stagno fuso. In alternativa, è possibile impiegare una garza dissaldante in rame, che, scaldata dal saldatore, assorbe lo stagno a contatto. Tra i due, il metodo del succhiastagno risulta spesso più veloce e semplice per rimuovere lo stagno in eccesso.
Personalizzazione tramite LED: Sostituzione e Saldatura
L'obiettivo principale di questo intervento è spesso la sostituzione dei LED che illuminano il quadro strumenti, permettendo di cambiare il colore dell'illuminazione interna. Nel contesto della Toyota Aygo, i LED da sostituire sono solitamente tre, posizionati strategicamente per illuminare aree specifiche del cruscotto: uno per l'area dei 30 km/h, uno per quella dei 90 km/h e un terzo che illumina principalmente il display digitale. Potrebbe esserci un quarto LED, posizionato in basso al centro, dedicato all'illuminazione della lancetta del tachimetro.

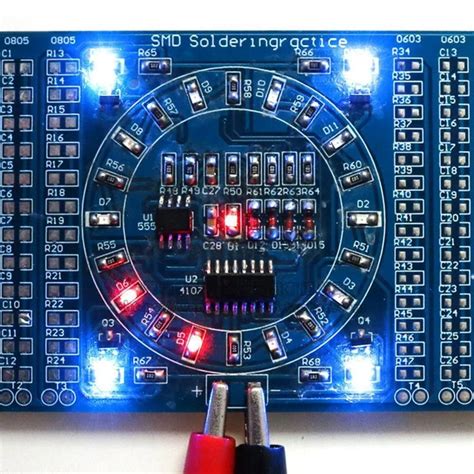

È fondamentale assicurarsi che i nuovi LED acquistati siano compatibili con il tipo di montaggio e le specifiche tecniche dei vecchi LED. La scelta di LED SMD (Surface Mounted Device) di dimensioni e caratteristiche appropriate, come i 5 LED SMD 3528 BLU o del colore desiderato, è cruciale per garantire un'installazione corretta e un'illuminazione uniforme.
Quando si dissaldano i vecchi LED SMD, è importante che le basi dove sono saldati siano perfettamente pulite. L'uso di poco stagno durante la saldatura dei nuovi LED è essenziale per evitare la formazione di grumi o per assicurare che i nuovi LED non risultino inclinati, compromettendo l'estetica e la funzionalità dell'illuminazione. È necessario essere il più precisi possibile in questa fase.
Un aspetto di importanza critica, che richiede la massima attenzione, è il verso di saldatura del LED. I LED sono componenti polarizzati, il che significa che funzionano correttamente solo quando attraversati da corrente in una direzione specifica. Se un LED SMD viene saldato al contrario, semplicemente non si accenderà, vanificando l'intervento. È quindi imperativo verificare attentamente la polarità prima di procedere alla saldatura.
Una volta che i nuovi LED sono stati saldati nel verso corretto, si dovrà procedere al reinserimento dei pin del display nella scheda elettronica principale. È importante assicurarsi che le piazzole siano il più libere possibile da eccesso di stagno, in modo da non danneggiare i pin durante l'inserimento. Il tutto va inserito piano piano e la scheda va reincastrata nella sua sede di plastica bianca.
Successivamente, si dovranno risaldare i pin del display sulle loro piazzole. Anche qui, è fondamentale prestare molta attenzione a non far unire lo stagno tra una piazzola e un'altra; una saldatura imprecisa può causare cortocircuiti e problemi al funzionamento del display.
Saldiamo componenti SMD in modo professionale - flussante, stagno e saldatore -tartaglia channel
Rimontaggio e Considerazioni Finali sul Quadro Strumenti
Il rimontaggio del quadro strumenti segue un procedimento inverso a quello dello smontaggio. Ogni vite, ogni linguetta di aggancio deve essere maneggiata con cura per garantire che tutto sia fissato correttamente. La scheda elettronica, unita al pezzo in plastica bianca, va reincastrata nel connettore del pezzo marrone. È utile posizionare prima le viti che aiutano a "tirare" i vari componenti in posizione, facilitando il compito di allineamento. Una volta che il blocco è montato e fissato, si devono ricollegare tutti i connettori elettrici che erano stati staccati in precedenza.
Per quanto riguarda specificamente il contagiri, la sua separazione dal contachilometri è solitamente semplice. Si ruota la cornice grigia in senso antiorario per rimuoverla, si toglie il vetrino protettivo e infine si rimuove l'ago con la stessa delicatezza descritta per il contachilometri. Bisogna poi rimuovere le viti che tengono il contagiri collegato alla plastica. Nel gambo del contagiri, c'è un piccolo connettore interno che deve essere scollegato per liberare completamente il componente. Una volta che il contagiri è "nudo", si dissaldano i suoi LED e li si risalda seguendo le stesse procedure indicate per il quadro principale.
L'intera operazione, data la sua complessità e il rischio di commettere errori che potrebbero rendere il veicolo inutilizzabile (ad esempio, senza contachilometri funzionante), può richiedere un'intera mezza giornata. L'effetto finale di una strumentazione con LED blu, ad esempio, può essere descritto come "bellissima", trasformando radicalmente l'aspetto dell'abitacolo.
Alcuni utenti hanno esplorato la possibilità di alimentare la lancetta del contagiri con un LED SMD di colore diverso, suggerendo che l'effetto potrebbe essere sul rosa se si utilizzassero LED rossi nelle asticine che originariamente sono arancioni, paragonabile all'effetto "Rosella" o all'illuminazione rossa di modelli come la Golf. È interessante notare che alcuni proprietari scelgono di montare temporaneamente il cruscotto senza il display LCD per verificare il corretto funzionamento di tutti gli altri componenti prima di affrontare la delicata operazione di reinstallazione dell'LCD stesso. La parte più difficile, in questo senso, può essere ri-infilare tutti i pin dell'LCD sui fori corrispondenti, un'operazione che richiede molta calma e attenzione. Non bisogna spaventarsi se sull'LCD compaiono scritte o segni strani durante questa fase; ciò non significa necessariamente che sia rotto.
Procedura di Smontaggio del Devio Luci: Un Intervento Distinto
Come accennato, lo smontaggio del devio luci è un'operazione distinta da quella del quadro strumenti, sebbene anch'essa legata all'impianto luci. Smontare il devio luci può essere necessario per sostituirlo o ripararlo a causa di malfunzionamenti.
Per procedere in sicurezza alla rimozione del devio luci, è necessario seguire questi passaggi:

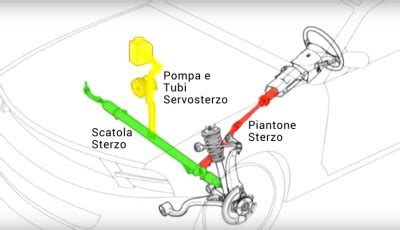

- Rimuovere il rivestimento del piantone dello sterzo: Utilizzare un cacciavite a stella per rimuovere le viti che tengono il rivestimento in plastica attorno al piantone dello sterzo. Questo fornirà l'accesso necessario ai componenti sottostanti.
- Accedere al devio luci: Una volta che il rivestimento è stato rimosso, sarà possibile accedere direttamente al devio luci.
- Estrarre il devio luci: A questo punto, si potrà estrarre il devio luci dal piantone dello sterzo.
L'intervento sul devio luci è consigliabile se si riscontrano problemi con gli indicatori di direzione, i fari, le luci di posizione o altre funzioni controllate dalla leva multifunzione.
La manutenzione e la personalizzazione di componenti come il devio luci e il quadro strumenti richiedono precisione e conoscenza delle procedure corrette. Un'applicazione meticolosa dei passaggi descritti e l'uso di strumenti adeguati garantiranno il successo dell'operazione, migliorando sia la funzionalità che l'estetica del veicolo.
