La Sostituzione della Frizione su Ducati Monster: Una Guida Dettagliata

La frizione di una motocicletta, specialmente su modelli iconici come la Ducati Monster, rappresenta un componente cruciale per la trasmissione di potenza dal motore alla ruota posteriore. Quando i sintomi di usura si manifestano - rumori insoliti, difficoltà nel cambiare marcia, o una generale perdita di efficacia - diventa essenziale intervenire con una revisione o sostituzione del pacco dischi. Questa guida approfondisce le procedure, i componenti e le considerazioni necessarie per affrontare la sostituzione della frizione su una Ducati Monster, analizzando sia gli aspetti pratici che le implicazioni tecniche.

Comprendere i Sintomi e la Necessità di Intervento

Una frizione usurata può manifestarsi in diversi modi, segnalando che è giunto il momento di un intervento. Tra i segnali più comuni spiccano:

• Rumorosità eccessiva: Un ticchettio o uno "sferragliamento" persistente, specialmente al minimo o a frizione disinnestata, è una caratteristica distintiva delle frizioni a secco Ducati. Tuttavia, un aumento esponenziale di questo rumore, o la sua comparsa in condizioni in cui normalmente non si avverte, può indicare usura dei componenti. Il rumore al minimo, ad esempio, deriva dall'impatto periodico dei denti esterni dei dischi guarniti sulle sedi della campana, un fenomeno che si acuisce con l'aumento dei giochi dovuti all'usura.
• Cambio marcia duro e impreciso: Se si fatica a ingranare le marce, o se il cambio risulta "grattare", la frizione potrebbe non disinnestarsi completamente.
• Difficoltà nel trovare la folle: Un altro sintomo che indica problemi nel corretto disinnesto della frizione.
• Slittamento della frizione: Il motore sale di giri ma la moto non accelera in proporzione, oppure, a frizione innestata e marcia inserita, la moto tende a muoversi lentamente. Questo è uno dei segnali più gravi di usura, indicando che il pacco dischi non riesce più a trasmettere la coppia motrice in modo efficace.
• Mancanza di spinta: In casi estremi, il motore può prendere giri ma senza che ci sia una corrispondente spinta in avanti.

Il chilometraggio a cui questi sintomi compaiono è estremamente variabile. Mentre alcuni piloti potrebbero dover intervenire dopo 10.000 km, specialmente se la moto è usata intensamente in pista o in condizioni gravose, altri possono raggiungere i 40.000 km o anche di più, se la guida è più tranquilla e meno stressante per la meccanica. Per esempio, un tamburo frizione, anche in una frizione a secco più sollecitata, può superare abbondantemente gli 80.000 km.

Anatomia della Frizione Ducati: Frizione a Secco vs. Frizione a Bagno d'Olio

Le Ducati, in particolare i modelli Monster di cilindrata maggiore e la serie Desmoquattro, montano tipicamente una frizione a secco. Questo tipo di frizione, pur essendo noto per la sua rumorosità caratteristica, offre alcuni vantaggi significativi in termini di manutenzione e prestazioni. A differenza della frizione a bagno d'olio, dove l'intero meccanismo è immerso nell'olio motore e opera in modo più silenzioso e graduale, la frizione a secco lavora all'aria aperta, protetta da un coperchio.

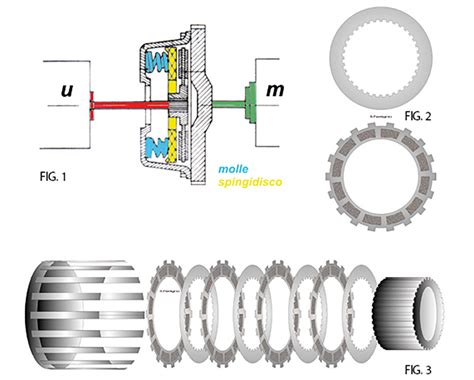

Durante la guida, il "concerto polifonico" della frizione a secco è generato da una serie di interazioni meccaniche:

• A frizione disinnestata: I dischi, non più premuti dalle molle, strisciano leggermente tra loro. Il rumore viene amplificato dalla campana frizione, che agisce quasi come una cassa di risonanza. A questo si aggiunge il movimento micrometrico dei dischi all'interno della campana.
• Al minimo (a frizione innestata): La pulsazione del motore bicilindrico, non perfettamente costante, causa piccoli movimenti relativi tra i denti esterni dei dischi guarniti e le sedi della campana. Questo impatto periodico genera il tipico battito, che tende a scomparire quando il motore è in tiro, poiché i denti rimangono costantemente a contatto con la campana.

Nonostante la sua natura rumorosa, la frizione a secco Ducati è generalmente robusta e resistente all'uso intenso. La sua principale attrattiva risiede nell'incredibile facilità di manutenzione: la sostituzione di un pacco dischi a secco può richiedere solo pochi minuti e attrezzi minimi.

Le frizioni a bagno d'olio, invece, sono tipiche dei modelli Ducati a due valvole di cilindrata inferiore o di alcune versioni precedenti. L'olio, pur riducendo il coefficiente d'attrito tra le superfici, garantisce una maggiore gradualità e silenziosità nell'innesto, oltre a un raffreddamento più efficace dei componenti e una maggiore durata delle guarnizioni. Tuttavia, la manutenzione è più complessa, richiedendo lo smontaggio di un semicarter laterale.

Componenti Chiave e Materiali di Consumo

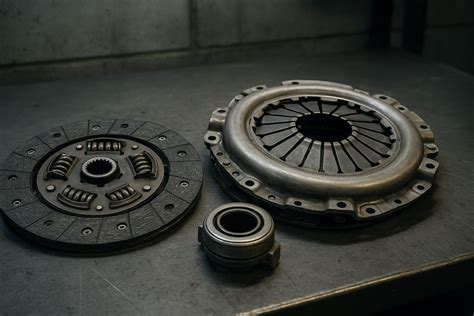

La sostituzione della frizione implica la verifica e, spesso, la sostituzione di diversi componenti:

• Dischi Guarniti (conduttori): Sono i dischi dotati del materiale d'attrito (il "ferodo"). Sono i primi a usurarsi. Possono presentare due problemi principali: consumo eccessivo del materiale d'attrito o deformazione. Il surriscaldamento dovuto a un uso prolungato o gravoso può portare alla "vetrificazione" del ferodo, riducendone drasticamente il coefficiente d'attrito e causando slittamento.
• Dischi in Acciaio/Lisci (condotti): Questi dischi, solitamente in lega metallica, hanno una durata maggiore rispetto a quelli guarniti. Tuttavia, anch'essi possono deformarsi a causa delle temperature di lavoro e dell'attrito.
• Campana e Tamburo Frizione: Sono gli elementi in cui i dischi alloggiano e scorrono. Le loro cave di innesto non devono essere consumate in modo da impedire il corretto scorrimento dei dischi. In particolare, il tamburo frizione è in lega leggera e le sue gole possono deformarsi.
• Molle Frizione: Sei molle a elica tengono premuto il pacco dischi contro la campana. È necessario verificarne la lunghezza: non deve essere inferiore a 36,5 mm.
• Piattello Spingidisco: Esercita la pressione sulle molle per disinnestare la frizione.
• Asta di Comando, Cuscinetto e O-ring: Componenti dell'attuatore che trasmettono il movimento dalla leva frizione al piattello spingidisco.
• Guarnizioni e Paste Sigillanti: Fondamentali per garantire la tenuta del carter motore e del coperchio frizione dopo l'intervento.

Scelta dei Ricambi:Per i dischi frizione, le opzioni includono marchi come Newfren e Adige, spesso preferiti rispetto ai Ferodo, con cui alcuni meccanici hanno avuto esperienze negative. Le frizioni originali Ducati costano generalmente di più, ma di fatto sono spesso le stesse che si trovano online, semplicemente vendute nel packaging ufficiale. Il "bollino" (marchio di conformità) non è un indicatore di qualità assoluta.

Per la chiusura dei carter, si raccomanda l'uso di paste sigillanti per motori. Ottime opzioni includono la Threebond originale, la Saratoga rossa, o la Arexon Motorsil grigia suggerita da alcuni utenti.

Procedura di Sostituzione: Un Percorso Dettagliato

La sostituzione dei dischi frizione su una Ducati Monster con frizione a secco è un'operazione relativamente semplice, che può essere eseguita anche da un appassionato con un minimo di manualità.

Fase 1: Smontaggio del Coperchio Frizione e dei Componenti Interni

1. Accesso: A seconda del modello specifico di Monster, potrebbe essere necessario rimuovere parte della carenatura (ad esempio, la carenatura destra per le serie 748/916/999).
2. Rimozione del Coperchio: Il coperchio tondo della frizione (coprifrizione) è fissato da diverse viti. È fondamentale sapere quali viti rimuovere. Sui modelli più recenti, spesso si rimuovono solo quattro viti specifiche (ad esempio, la prima in basso, la terza, la quinta e la sesta, procedendo in senso orario e saltando la seconda e la quarta). Sui modelli meno recenti, potrebbe essere necessario rimuovere tutte le viti che fissano il coperchio esterno. È utile prendere nota della posizione di ciascuna vite.
3. Recupero Componenti: Una volta rimosso il coperchio, si recupera la guarnizione in gomma e si accede al gruppo spingidisco, molle e piattello.
4. Smontaggio Molle e Spingidisco: Ciascuna delle sei molle è fissata da uno scodellino e una vite a brugola. Rimuovendo queste viti, si possono togliere le molle e liberare il piattello spingidisco.
5. Estrazione dell'Asta di Comando: Il piattello spingidisco è collegato all'asta di comando frizione, che attraversa il carter motore. Sfilando il piattello, si estrae anche l'asta. È importante prestare attenzione a non danneggiare gli anelli di tenuta (O-ring) presenti sull'asta. Se l'asta si sfila completamente, non c'è da preoccuparsi eccessivamente; basta reinserirla nella sua sede facendo attenzione al verso corretto. Se l'asta presenta delle gole, è consigliabile farla ruotare delicatamente durante l'inserimento per evitare di pizzicare gli O-ring. Una leggera lubrificazione degli O-ring può essere utile, sebbene l'asta, appena estratta, dovrebbe essere già leggermente unta.

Fase 2: Ispezione e Sostituzione dei Dischi

1. Rimozione dei Dischi: Una volta rimosso lo spingidisco, i dischi frizione sono liberi di essere sfilati dalla campana. È cruciale mantenerli ben allineati in direzione assiale durante l'estrazione per evitare che si impuntino. Si sfileranno nell'ordine in cui sono montati: disco guarnito, disco in acciaio, disco guarnito, e così via.
2. Verifica dello Stato dei Componenti:
   • Dischi Guarniti: Verificare lo spessore del materiale d'attrito. Non deve essere inferiore a 3,5 mm. Controllare anche la planarità dei dischi su una superficie piana, con uno spessimetro per rilevare eventuali errori superiori a 0,2 mm. Verificare la presenza di vetrificazione o deformazioni evidenti.
   • Dischi in Acciaio: Verificare l'assenza di deformazioni o surriscaldamento eccessivo.
   • Campana e Tamburo: Controllare le cave di innesto: non devono presentare un consumo eccessivo che comprometta lo scorrimento dei dischi.
   • Molle: Misurare la lunghezza delle molle; non deve essere inferiore a 36,5 mm.
3. Sostituzione dei Dischi: Se i dischi sono usurati o danneggiati, vanno sostituiti. È consigliabile sostituire l'intero pacco (dischi guarniti e dischi in acciaio) per garantire un comportamento omogeneo. Alcuni suggeriscono di mischiare l'ordine di inserimento dei dischi per un consumo più uniforme, ma l'ordine standard prevede l'alternanza tra dischi guarniti e dischi in acciaio.

Fase 3: Rimontaggio

1. Preparazione dei Nuovi Dischi: Prima di procedere al montaggio, è buona norma bagnare leggermente i nuovi dischi guarniti con olio motore.
2. Montaggio dei Dischi: Iniziare con un disco in acciaio, poi uno guarnito. Prestare particolare attenzione ai dischi condotti (in acciaio): hanno un piccolo intaglio. Montare questi dischi alternando la posizione dell'intaglio di 180° rispetto al disco precedente per favorire il drenaggio dell'olio.
3. Rimontaggio Spingidisco e Asta: Inserire nuovamente l'asta di comando frizione, facendo attenzione a non danneggiare gli O-ring. Reinserire il piattello spingidisco. È fondamentale che lo spingidisco sia posizionato correttamente, con un riferimento (spesso una freccia triangolare) che deve allinearsi con un analogo riferimento sul tamburo frizione. Solo se posizionato correttamente, il piatto porterà i dischi a battuta.
4. Montaggio Molle e Scodellini: Inserire le molle negli appositi alloggiamenti, posizionare gli scodellini e avvitare le viti a brugola. Procedere con un ordine diagonale incrociato per distribuire uniformemente la tensione. Lubrificare le viti con grasso multiuso prima di avvitarle.
5. Chiusura del Carter Frizione:
   • Pulizia: Pulire accuratamente il bordo di accoppiamento del coperchio frizione e del carter motore. Rimuovere ogni residuo di vecchia pasta sigillante.
   • Applicazione Pasta Sigillante: Applicare un velo continuo e uniforme di pasta siliconica (come Arexon Motorsil grigia o Threebond) sul bordo del coperchio frizione.
   • Posizionamento O-ring: Se presente, posizionare correttamente l'O-ring di tenuta della condotta olio nella sua sede predisposta sul semicarter frizione.
   • Rimontaggio Coperchio: Riposizionare il semicarter frizione, assicurandosi che sia centrato. Avvitare le viti di tenuta seguendo un ordine diagonale incrociato, mantenendo il semicarter parallelo al basamento motore. Rimettere le viti esattamente nella loro posizione originale.

Considerazioni sull'Attuatore e la Manutenzione Generale

Anche l'attuatore della frizione, composto da asta, cuscinetto e O-ring, merita attenzione. Se durante lo smontaggio l'asta della frizione si sfila, è necessario reinserirla con cura, prestando attenzione al verso e lubrificando leggermente gli O-ring per facilitare l'inserimento e prevenire danni. Una leggera lubrificazione degli O-ring può essere benefica, anche se spesso si trovano già unti all'estrazione.

Molti appassionati, spinti dal desiderio di un'esperienza sonora più coinvolgente, optano per la sostituzione del coperchio frizione originale con uno aperto. Questa modifica, pur non essendo strettamente necessaria per la funzionalità della frizione, amplifica notevolmente i suoni caratteristici del motore e della frizione stessa, offrendo un feedback acustico molto più diretto. Tuttavia, è bene considerare che un coperchio aperto lascia i componenti interni più esposti a sporco e agenti esterni come acqua e polvere, che potrebbero accelerare l'usura o causare ossidazione nel lungo termine.

La manutenzione della frizione non si limita alla sola sostituzione dei dischi. Un controllo periodico della campana, del tamburo e delle molle, unito a una pulizia accurata del complesso, può prolungare la vita dei componenti e assicurare prestazioni ottimali.

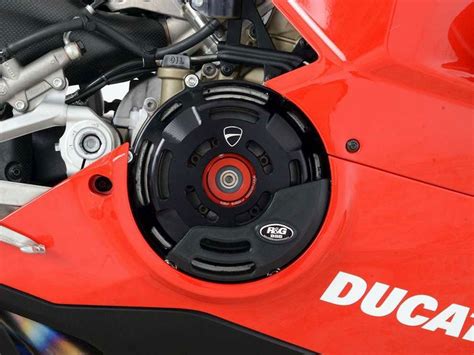

Modifica del Coprifrizione: Estetica e Sound

La tendenza a modificare il coprifrizione originale con uno sportivo aperto è molto diffusa tra i possessori di Ducati con frizione a secco. Questa operazione, sebbene possa sembrare solo estetica, trasforma radicalmente l'esperienza sonora della moto. Il caratteristico "ticchettio" e lo "sferragliamento" della frizione a secco vengono amplificati, creando un sound inebriante e distintivo che molti definiscono "meraviglioso, inebriante, assuefacente, rumoroso… sinistro, diabolico".

Lo smontaggio del coperchio originale è relativamente semplice. Il coperchio tondo, dove solitamente figura il logo Ducati, può essere rimosso separatamente dal carter motore frizione, permettendo l'installazione di un coprifrizione aperto. Alcuni appassionati scelgono di personalizzare ulteriormente il coperchio originale verniciandolo con vernici specifiche per alte temperature.

È importante notare che, sebbene l'estetica e il sound siano i principali motori di questa modifica, alcuni utenti segnalano che il coprifrizione aperto permette una migliore evacuazione del pulviscolo generato dall'usura dei dischi. Tuttavia, questo comporta anche una maggiore esposizione agli agenti esterni, come acqua piovana, che possono avere effetti ossidanti.

Indipendentemente dall'estetica, la funzionalità della frizione primaria è garantita dalla corretta installazione e manutenzione dei suoi componenti interni. La scelta tra un coperchio aperto o chiuso è quindi, in larga misura, una decisione legata alle preferenze personali in termini di sound e visibilità, piuttosto che a una necessità tecnica impellente, a patto che la frizione interna venga mantenuta in perfette condizioni.

Considerazioni Finali: Quando la Frizione Diventa una Scelta

Sebbene la sostituzione dei dischi frizione possa apparire un'operazione di routine, la scelta dei componenti e la cura nell'esecuzione del lavoro sono fondamentali. La frizione a secco Ducati, con la sua inconfondibile colonna sonora, è una delle caratteristiche che definiscono l'anima di queste motociclette. Mantenere questo componente in perfetta efficienza non solo garantisce la sicurezza e le prestazioni, ma preserva anche l'esperienza di guida unica che solo una Ducati può offrire. Che si scelga di mantenere il coperchio originale o di optare per una versione aperta, la comprensione del funzionamento e della manutenzione della frizione è un passo essenziale per ogni ducatista.
