La Fiat Cinquecento, un'icona dell'automobilismo italiano, è stata una delle ultime vetture (insieme alla Seicento e ad altri modelli dell'epoca) a presentare un design del radiatore del riscaldamento posizionato esternamente all'abitacolo, anziché integrato nel cruscotto. Questa caratteristica, tipica di una concezione automobilistica più datata, semplifica in alcuni aspetti l'intervento di sostituzione, rendendolo accessibile anche a chi desidera cimentarsi nel fai-da-te. Questa guida è stata concepita per essere valida sia per le versioni standard che per quelle dotate di aria condizionata, affrontando passo dopo passo tutte le fasi necessarie per un corretto rimpiazzo del radiatore.
La Particolarità del Circuito di Raffreddamento della Fiat 500
Una delle prime considerazioni, e un vantaggio non indifferente, è che non è necessario scaricare l'intero liquido di raffreddamento. Grazie all'effetto della forza di gravità, il liquido rimarrà nella parte bassa del circuito, evitando sprechi e la necessità di un rabbocco completo. Questo semplifica notevolmente l'operazione, riducendo i tempi e la complessità dell'intervento. Sulla Cinquecento, l'impianto di riscaldamento si distingue per la sua semplicità: l'acqua circola sempre dalla testata al radiatore, e dal radiatore all'iniettore per poi fare ritorno alla testata. Questa configurazione, priva di valvole o sensori complessi, rende il sistema estremamente diretto ed efficiente.
Attrezzatura Necessaria e Preparazione Iniziale
Prima di iniziare qualsiasi operazione, è fondamentale procurarsi il materiale necessario per la sostituzione. Il radiatore nuovo può essere reperito online a prezzi accessibili, circa 12 euro. Oltre a questo, saranno indispensabili delle fascette nuove in acciaio inox per garantire una tenuta stagna e duratura, un tubo a "L" e un tubo dritto. È consigliabile avere a portata di mano anche attrezzi comuni come cacciaviti, chiavi e tronchesi per le fascette esistenti.
Il primo passo pratico consiste nella rimozione della vaschetta porta-batteria. Questa operazione è spesso rivelatrice: se il radiatore ha subito perdite, si troverà un consistente strato di fanghiglia e paraflu accumulato sotto di essa, un chiaro indicatore della necessità di sostituzione.
Smontaggio dei Componenti per Accedere al Radiatore
Una volta rimossa la vaschetta, l'attenzione si sposta verso la parte superiore. Sarà necessario svitare con estrema delicatezza la rondella e la vite evidenziate, che ancorano il tubo dei tergicristalli. Per sfilare il tubo, basterà tirarlo verso il basso insieme al supporto che lo tiene al panno. La delicatezza è cruciale in questa fase, poiché i componenti più vecchi possono essere fragili.

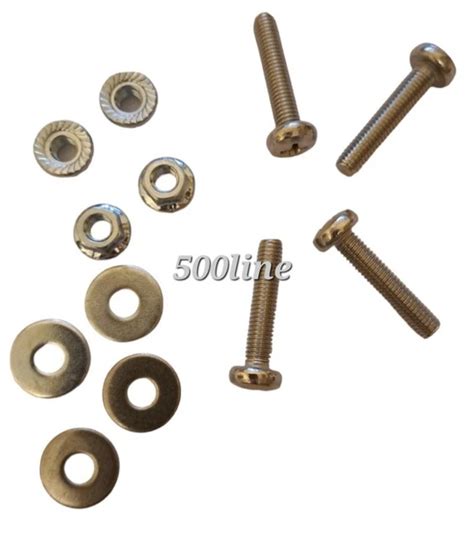

Successivamente, si procederà a svitare le viti che reggono i due panni fonoassorbenti e la placca che ospita i tubi di entrata e uscita del radiatore. Queste viti si trovano sia a destra che a sinistra della placca. L'operazione richiede molta cautela, in quanto il feltro dei panni fonoassorbenti, specialmente quello posizionato dietro la batteria, è al 100% friabile e tende a sbriciolarsi facilmente con il passare del tempo. Durante lo smontaggio, si noteranno dei particolari perni che permettono il fissaggio della placca ai due panni.
Per accedere al radiatore, è sufficiente rimuovere il panno di sinistra. Una volta fatto ciò, si avrà una visione chiara del radiatore stesso e dei suoi due tubi di uscita. Questi tubi sono assicurati da fascette installate in fabbrica con un macchinario, che solitamente sono molto resistenti e difficili da allentare. La soluzione più efficace è tranciarle e prepararsi a sostituirle con le nuove fascette in acciaio inox.

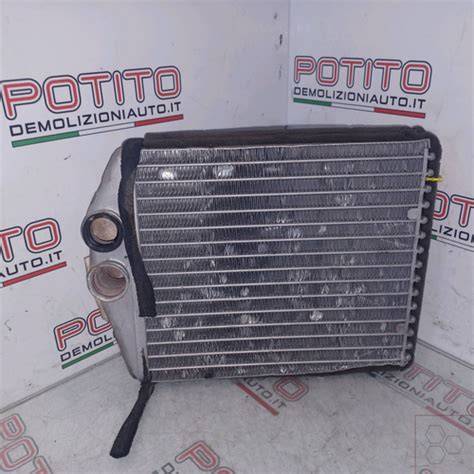

Il radiatore è alloggiato all'interno di una "scatola" posta a circa 50 centimetri dietro le bocchette dell'aria. È fissato da tre piccole viti, che non necessitano di essere sostituite, ma solo pulite accuratamente prima del rimontaggio.
Sostituzione e Rimontaggio del Nuovo Radiatore
Una volta rimosso il vecchio radiatore, il processo di installazione del nuovo componente può iniziare. Inserire il nuovo radiatore nella sua scatola, assicurandosi che tutti i tubi siano già collegati e saldamente stretti ad esso. È importante effettuare questi collegamenti con il radiatore ancora "sciolto", in modo da avere più spazio di manovra e garantire un serraggio ottimale.
Tutorial fai da te sostituzione Radiatore interno aria calda Panda 1.3 mtj del 2005
Successivamente, fare passare i due tubi nella piastra con i supporti. È fondamentale ricordare l'orientamento corretto: il tubo a "L" va posizionato nella parte superiore, mentre quello dritto nella parte inferiore. Prima di fissare definitivamente la piastra, si consiglia di effettuare una pulizia approfondita dell'area circostante, rimuovendo sporco e residui che potrebbero ostacolare un corretto funzionamento o causare future problematiche. Dopo la pulizia, fissare la piastra ai due panni; non è strettamente necessario utilizzare tutte e sei le viti, spesso ne bastano quattro per assicurare una tenuta stabile. Una volta fissata la piastra, ricollegare i due tubi che fuoriescono da essa agli attacchi corrispondenti.
Fasi Finali e Collaudo
Il passaggio successivo consiste nel rimontare la batteria, assicurandosi che sia ben fissata e che tutti i collegamenti siano stretti correttamente. Prima di ricollegare la batteria, è cruciale verificare nuovamente che i tubi sul radiatore siano serrati in modo adeguato, per evitare perdite una volta che il circuito sarà nuovamente in pressione.

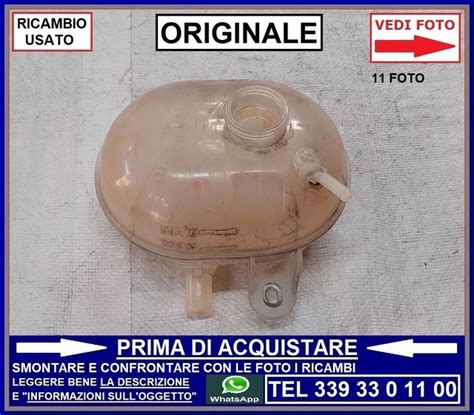

Fatto ciò, si può procedere ad accendere la macchina. In questa fase, non è necessario aggiungere acqua immediatamente. Si noterà che il livello dell'acqua nel vaso di espansione scenderà visibilmente, poiché il liquido andrà a riempire la nuova parte del circuito del radiatore. Una volta che il livello si è stabilizzato, riportare l'acqua al segno del "MAX" sul vaso di espansione.
Un'importante nota riguarda la valvola di spurgo. Sebbene la casa automobilistica preveda una valvola di spurgo su uno dei due tubi che fuoriescono dal radiatore (non è specificato quale dei due), l'esperienza suggerisce che non è affatto indispensabile. In realtà, non montarla presenta dei vantaggi: più l'impianto è diretto, migliore sarà il raffreddamento e si evitano potenziali perdite nel tempo, mantenendo il sistema il più semplice e robusto possibile. Un impianto diretto è sinonimo di maggiore efficienza e minore probabilità di malfunzionamenti.
Dopo aver completato tutte queste fasi, il risultato sarà un impianto di riscaldamento con tubi e radiatore nuovi, pulito e rimontato in modo efficiente. Questo intervento, sebbene richieda attenzione e precisione, è completamente alla portata di un appassionato di fai-da-te, permettendo di ripristinare la piena funzionalità del sistema di riscaldamento della propria Fiat 500.
