La sostituzione della serratura interna al pannello porta, e non semplicemente del cilindro, di un veicolo come la Ford Mondeo SW (e le considerazioni generali che si applicano anche ad altri modelli con architetture simili, come alcune Alfa Romeo Giulietta del 2014) può presentare sfide significative. Sebbene l'idea di affidarsi a professionisti possa sembrare la soluzione più semplice, i costi di manodopera per un intervento del genere, specialmente su veicoli fuori garanzia, possono essere elevati. Questa guida è pensata per chi possiede una buona manualità e desidera affrontare autonomamente questa operazione, evitando errori comuni e riducendo le spese.
Introduzione all'Intervento
L'operazione di sostituzione della serratura della portiera anteriore sinistra, in particolare, è spesso descritta come un'impresa complessa. È fondamentale comprendere che si tratta di un lavoro che richiede pazienza, attenzione ai dettagli e gli strumenti adeguati. Molti professionisti, inclusi alcuni carrozzieri ed elettrauti, potrebbero non avere familiarità con le specificità di questi sistemi, rendendo l'approccio fai-da-te, se ben informato, una valida alternativa.
Strumenti Necessari
Prima di iniziare, è cruciale avere a disposizione la seguente attrezzatura:
- Trapano: Necessario per rimuovere i rivetti esistenti.
- Punte da trapano: Di dimensioni adeguate ai rivetti.
- Leverini in plastica: Per rimuovere delicatamente il pannello interno senza danneggiare la tappezzeria o la vernice.
- Cacciaviti (a stella e a taglio): Per viti e agganci.
- Chiavi a bussola/chiavi inglesi: Per eventuali bulloni o dadi.
- Pinze: Di vario tipo, per scollegare cavi o connettori.

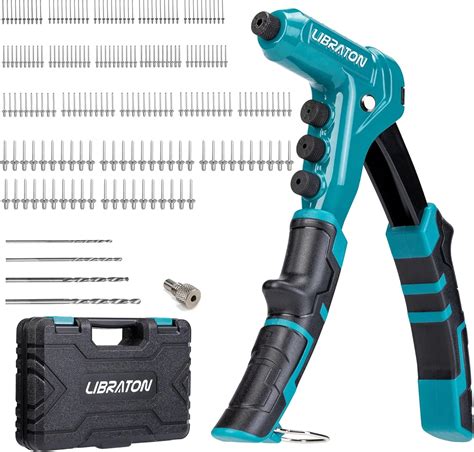

- Rivettatrice e nuovi rivetti: Per il rimontaggio del pannello interno.
- Guanti da lavoro: Per protezione.
- Illuminazione portatile: Per avere una visibilità ottimale all'interno del pannello porta.
- Panno morbido: Per proteggere le superfici verniciate del veicolo.
- Sgrassatore e panni puliti: Per pulire eventuali residui o sporco all'interno della portiera.

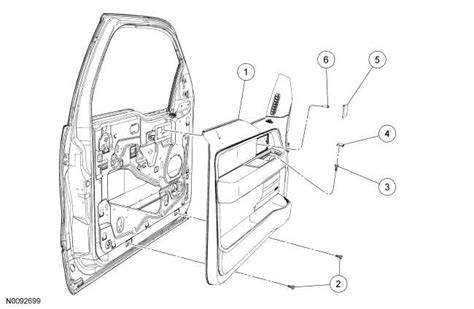

Smontaggio del Pannello Porta Anteriore
Il processo inizia con la rimozione del pannello interno della portiera.
Rimozione del Pannello in Plastica Esterno
Per prima cosa, è necessario rimuovere il pannello in plastica che include la maniglia interna e la pulsantiera per gli alzacristalli. Questo pannello è solitamente fissato con viti nascoste sotto coperture o tappi, e clip a pressione.
- Individuare e rimuovere le viti: Spesso si trovano sotto la maniglia interna, dietro la pulsantiera degli alzacristalli o sotto tappi in gomma/plastica. Utilizzare i leverini in plastica per sollevare delicatamente queste coperture.
- Scollegare i connettori elettrici: Una volta allentato il pannello, scollegare i connettori elettrici della pulsantiera degli alzacristalli e di eventuali altri componenti (es. specchietti elettrici). Fare attenzione a non tirare i fili con forza.
- Rimuovere la maniglia interna: La maniglia è solitamente collegata con un cavo o un'asta alla serratura. Sganciare questo collegamento con cautela.
Esposizione e Rimozione del Pannello in Lamiera Interno
Una volta rimosso il pannello in plastica, si rivelerà un altro pannello, solitamente in lamiera, sul quale sono installati componenti come l'altoparlante e i meccanismi del cavo per l'alzavetro. Questo pannello è spesso fissato con rivetti, e qui iniziano le operazioni più delicate.
- Rottura dei rivetti: Il pannello è rivettato e i rivetti devono essere rimossi utilizzando un trapano. È fondamentale usare una punta da trapano della dimensione corretta per i rivetti, per evitare di danneggiare il metallo circostante. Esercitare una pressione costante e drilling a bassa velocità.
- Scollegamento dell'altoparlante: Prima di tentare di rimuovere il pannello, scollegare il connettore elettrico dell'altoparlante.
- Gestione del meccanismo dell'alzavetro: Qui si presenta una delle maggiori sfide. Il cavo per l'alzavetro, o più in generale la staffa del "saliscendi" del finestrino, è spesso rivettata alla parte interna del pannello e può ostacolare l'estrazione. Tentare di sganciare il pannello dopo aver rotto i rivetti può essere difficile se la staffa del saliscendi sbatte sui lamierati interni. Alcuni suggeriscono di rompere anche i rivetti della staffa del saliscendi, ma questo comporta un rischio significativo: il filo dell'alzavetro potrebbe uscire dalla sua sede, rendendone il riposizionamento estremamente difficile. È consigliabile esplorare metodi alternativi che evitino di compromettere il meccanismo dell'alzavetro. Questo potrebbe includere:
- Abbassare completamente il finestrino: In alcuni casi, abbassando il finestrino si può ottenere un migliore accesso e liberare lo spazio necessario per manovrare il pannello o la serratura.
- Sganciare selettivamente: Verificare se è possibile sganciare solo la parte superiore della staffa dell'alzavetro dal vetro stesso, o disconnettere il motore dell'alzavetro, per permettere una maggiore mobilità del pannello senza smontare completamente il meccanismo.

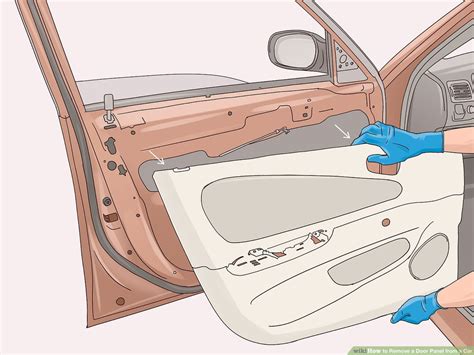

How to Remove a Car Door Panel
Accesso e Rimozione della Serratura
Una volta rimosso il pannello in lamiera (o almeno parzialmente sganciato e spostato per creare un varco), si avrà accesso alla serratura.
- Individuazione e scollegamento dei cavi: La serratura è collegata a diversi cavi e connettori elettrici (per il blocco centralizzato, i sensori di apertura/chiusura, ecc.) e meccanici (dalla maniglia esterna e interna). Prestando molta attenzione, fotografare la configurazione dei collegamenti prima di smontarli, per facilitare il rimontaggio.
- Svitare i fissaggi della serratura: La serratura è generalmente fissata al telaio della portiera con alcune viti (spesso Torx) che sono accessibili dal lato del battente della portiera.
- Estrazione della serratura: Una volta scollegate tutte le connessioni e rimosse le viti di fissaggio, la serratura dovrebbe poter essere estratta dal suo alloggiamento. Questa fase può richiedere un po' di "gioco" e pazienza, a causa dello spazio limitato e degli ingombri interni.
Installazione della Nuova Serratura
Il processo di installazione della nuova serratura è essenzialmente l'inverso dello smontaggio.
- Posizionamento della nuova serratura: Inserire la nuova serratura nel suo alloggiamento, assicurandosi che si allinei correttamente con i fori di fissaggio.
- Fissaggio della serratura: Avvitare saldamente le viti che la tengono in posizione.
- Ricollegamento dei cavi: Riconnettere tutti i cavi elettrici e meccanici alla nuova serratura, facendo riferimento alle foto scattate in precedenza. Verificare che tutti i collegamenti siano saldi e corretti. È fondamentale assicurarsi che il cavo della maniglia interna sia agganciato correttamente per un funzionamento sicuro e affidabile.
Rimontaggio del Pannello Porta
Una volta installata la nuova serratura e verificato il suo funzionamento (prima di rimontare completamente il pannello), si procede al rimontaggio.
- Riposizionamento del pannello in lamiera: Riposizionare il pannello in lamiera, facendo attenzione a riallineare tutti i fori. Se si sono rotti i rivetti della staffa dell'alzavetro, questo è il momento di riassemblare quel meccanismo, il che può essere molto impegnativo se il filo è uscito dalla sede.
- Fissaggio con nuovi rivetti: Utilizzare la rivettatrice per installare nuovi rivetti, fissando saldamente il pannello in lamiera. Assicurarsi che i rivetti siano della stessa dimensione e materiale di quelli originali per garantire una tenuta robusta.
- Ricollegamento dell'altoparlante: Connettere il connettore elettrico dell'altoparlante.
- Rimontaggio del pannello in plastica: Ricollegare i connettori elettrici alla pulsantiera degli alzacristalli e a qualsiasi altro componente. Agganciare il cavo della maniglia interna. Posizionare il pannello in plastica, allineando le clip e le viti, quindi fissarlo saldamente. Non forzare, se non si allinea potrebbe esserci un impedimento.
Considerazioni Specifiche per il Meccanismo dell'Alzacristallo
Il meccanismo dell'alzavetro è il punto più critico, in particolare quando si tratta della staffa del saliscendi rivettata al pannello e del rischio che il filo esca dalla sua sede.
- Difficoltà nell'estrazione del pannello: Il problema principale è che la staffa del saliscendi è rivettata alla parte interna del pannello e, durante l'estrazione, "sbatte sui lamierati" rendendo difficile rimuovere il pannello stesso.
- Rischio di danni al filo: Rompere i rivetti della staffa del saliscendi comporta il rischio che il filo dell'alzavetro esca dalla sua sede. Una volta che il filo è fuori, rimetterlo a posto può essere estremamente difficile, se non quasi impossibile, senza smontare completamente l'intero meccanismo dell'alzavetro, il che aggiunge una complessità considerevole all'operazione.
- Approccio alternativo: Prima di ricorrere alla rottura dei rivetti del saliscendi, è consigliabile esplorare se esista un modo per sganciare il vetro dal meccanismo senza smontare quest'ultimo dal pannello. Su alcuni modelli, è possibile accedere a un punto di fissaggio tra il vetro e la staffa, permettendo di liberare il vetro e manovrare il pannello più facilmente. Questo richiede una ricerca specifica per il modello di veicolo in questione (Ford Mondeo SW 2014) per capire l'architettura esatta. Se questa opzione non è percorribile, è necessario procedere con estrema cautela.
Test Finale e Verifica
Dopo aver completato il rimontaggio, è fondamentale eseguire un test completo per assicurarsi che tutto funzioni correttamente:
- Apertura e chiusura della portiera: Verificare che la portiera si apra e si chiuda senza problemi, sia dall'esterno che dall'interno.
- Funzionamento della serratura: Controllare il blocco e lo sblocco della serratura, sia manualmente (se presente) che tramite il comando centralizzato o il telecomando.
- Alzacristalli: Testare il funzionamento dell'alzacristallo elettrico, assicurandosi che il vetro si muova fluidamente e senza intoppi su e giù.
- Funzionamento dell'altoparlante: Accendere l'impianto audio per verificare che l'altoparlante funzioni correttamente.
- Assenza di rumori anomali: Durante la guida, prestare attenzione a eventuali rumori o vibrazioni provenienti dalla portiera, che potrebbero indicare un montaggio non corretto o un componente allentato.
How to Remove a Car Door Panel
Approfondimenti sulla Scelta dei Rivetti e dei Fissaggi
Quando si sostituiscono i rivetti, è importante scegliere quelli adatti. I rivetti ciechi (o pop-rivet) sono i più comuni per queste applicazioni. Si distinguono per materiale (alluminio, acciaio, rame), diametro e lunghezza. Per un lavoro di riparazione automobilistica, è consigliabile utilizzare rivetti in alluminio o acciaio, a seconda della resistenza richiesta e del materiale del pannello originale. Misurare il diametro dei rivetti originali con un calibro e scegliere rivetti con lo stesso diametro per garantire una corretta vestibilità nei fori esistenti. La lunghezza del rivetto è altrettanto importante; deve essere sufficiente a coprire lo spessore totale dei materiali da unire, più un margine per la deformazione della testa del rivetto. Un rivetto troppo corto non si fisserà correttamente, mentre uno troppo lungo potrebbe non comprimersi a sufficienza.
Manutenzione Preventiva e Consigli Utili
Mentre si ha il pannello della portiera aperto, potrebbe essere un'ottima occasione per eseguire alcune operazioni di manutenzione preventiva o miglioramenti:
- Lubrificazione: Lubrificare con uno spray al silicone o al litio le guide degli alzacristalli, le cerniere della porta e i meccanismi della serratura (nuova e vecchia, se necessario) può migliorare la fluidità del movimento e prevenire futuri malfunzionamenti.
- Isolamento acustico: Se si desidera migliorare l'isolamento acustico dell'abitacolo, questo è il momento ideale per applicare materiali fonoassorbenti all'interno della portiera, sul pannello in lamiera.
- Controllo dei cablaggi: Verificare l'integrità di tutti i cablaggi e connettori. Se si notano segni di usura, ossidazione o danni, ripararli o sostituirli per prevenire futuri problemi elettrici.
- Pulizia: Approfittare per pulire a fondo l'interno della portiera, rimuovendo sporco, polvere e detriti che possono accumularsi nel tempo e potenzialmente ostacolare il funzionamento dei meccanismi.
Gestione delle Difficoltà Inattese
Non è raro incontrare difficoltà inattese durante operazioni complesse come questa.
- Viti spanate o bloccate: Se una vite è spanata, si può provare con estrattori per viti o, in casi estremi, trapanarla e ricostruire il filetto con un helicoil. Se bloccata da ruggine o sporco, l'uso di uno sbloccante può aiutare.
- Componenti fragili: I connettori in plastica e le clip possono diventare fragili con l'età. Lavorare con delicatezza e avere a disposizione delle clip di ricambio generiche può salvare la situazione.
- Documentazione fotografica: Continuare a scattare foto durante ogni fase del processo. A volte, si scoprono dettagli inattesi che possono essere utili in un secondo momento.
L'approccio "fai-da-te" per la sostituzione della serratura della portiera anteriore su veicoli come la Ford Mondeo SW o l'Alfa Romeo Giulietta del 2014 è sicuramente impegnativo, ma con la giusta preparazione, gli strumenti adeguati e un'attenzione meticolosa ai dettagli, è un'operazione che può essere portata a termine con successo, risparmiando una notevole quantità di denaro rispetto ai costi di manodopera professionale. Ricorda sempre che la sicurezza è prioritaria, e se a un certo punto non ti senti sicuro di procedere, è meglio chiedere l'aiuto di un professionista qualificato.
