La manutenzione dell'impianto di climatizzazione è fondamentale per garantire il comfort all'interno del veicolo, soprattutto in condizioni climatiche estreme. Un malfunzionamento della ventola abitacolo, o del suo modulo di regolazione (spesso identificato come "resistenza"), può compromettere seriamente la circolazione dell'aria e la capacità di riscaldare o raffreddare l'abitacolo. Questo articolo si propone come guida dettagliata per affrontare la sostituzione di questi componenti su una Renault Scenic III XMOD del 2010, equipaggiata con motore K9K da 1.5 litri e 81 kW, con 75.000 km percorsi.
Comprendere il Sistema: Ventola Abitacolo e Resistenza
Il sistema di ventilazione dell'abitacolo è composto principalmente da due elementi: la ventola (o motorino della ventola) e il modulo di regolazione della velocità, comunemente chiamato "resistenza". La ventola è un motore elettrico che muove l'aria attraverso i condotti, mentre la resistenza, in realtà un modulo elettronico di potenza, regola la velocità di rotazione della ventola in base all'impostazione scelta dall'utente. Quando uno di questi componenti si guasta, i sintomi possono variare dal completo inattivismo della ventola, alla sua operatività solo a determinate velocità, o a un funzionamento irregolare.
Su molti veicoli, e la Renault Scenic III XMOD non fa eccezione, l'accesso a questi componenti può richiedere lo smontaggio di parti significative del cruscotto. Questa è una considerazione importante da fare prima di intraprendere l'intervento, poiché implica una maggiore complessità e tempo rispetto a sostituzioni più semplici.
Segnali di Malfunzionamento
Prima di procedere con qualsiasi smontaggio, è utile identificare i segnali comuni che indicano un problema alla ventola abitacolo o alla sua resistenza. Tra questi si possono annoverare:
- Ventola completamente inattiva: Indipendentemente dalle impostazioni, la ventola non si accende affatto. Questo può indicare un guasto grave della ventola stessa, un problema alla resistenza, o un fusibile bruciato.
- Ventola funzionante solo a determinate velocità: Ad esempio, la ventola potrebbe funzionare solo alla massima velocità, o non funzionare affatto alle velocità più basse. Questo è un sintomo classico di una resistenza difettosa, in quanto i suoi circuiti interni deputati alla regolazione delle diverse velocità possono danneggiarsi selettivamente.
- Funzionamento intermittente o rumoroso: La ventola potrebbe accendersi e spegnersi casualmente, o produrre rumori insoliti (cigolii, ronzii, stridii) che non erano presenti in precedenza. Mentre i rumori possono indicare un problema meccanico alla ventola (cuscinetti usurati, ostruzioni), un funzionamento intermittente spesso punta a problemi elettrici o alla resistenza.
- Mancanza di flusso d'aria o flusso d'aria insufficiente: Anche se la ventola sembra girare, il flusso d'aria dalle bocchette è debole o assente. Questo potrebbe essere causato da un filtro abitacolo intasato (un controllo preliminare da effettuare sempre), ma se il problema persiste dopo la sostituzione del filtro, potrebbe essere la ventola stessa a non raggiungere la velocità ottimale.
Per la Renault Scenic III XMOD con motore K9K del 2010, che ha percorso 75.000 km, l'assenza di errori in autodiagnosi, come indicato, suggerisce che il problema potrebbe essere di natura puramente elettromeccanica e non legato a sensori o centraline che generano codici di errore. Tuttavia, un test di attivazione dei componenti tramite diagnosi potrebbe aiutare a isolare il problema tra ventola e resistenza.
Strumenti Necessari
Affrontare la sostituzione di questi componenti richiede una serie di attrezzi specifici. Avere tutto a portata di mano prima di iniziare il lavoro può far risparmiare tempo e frustrazione.
- Set di cacciaviti (a croce, a taglio, Torx di varie dimensioni)
- Set di chiavi a bussola con relativi prolunghe e snodi (specialmente per viti in posizioni scomode)
- Attrezzi per la rimozione di pannelli in plastica (leve in plastica per evitare di graffiare o danneggiare le finiture interne)
- Una torcia elettrica (per illuminare aree poco visibili)
- Guanti da lavoro
- Panno o telo protettivo (per coprire sedili e cruscotto durante lo smontaggio)
- Eventuale multimetro (per testare la continuità e la tensione, utile per una diagnosi più approfondita)
- Contenitori per le viti (per tenere traccia delle diverse viti rimosse e delle loro posizioni)

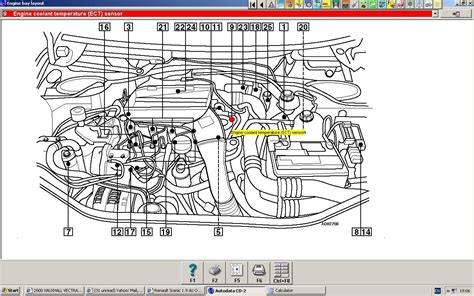

- Manuale di officina specifico per Renault Scenic III XMOD (estremamente utile per le sequenze di smontaggio e le coppie di serraggio)
How to Test a Blower Motor Resistor Pack.

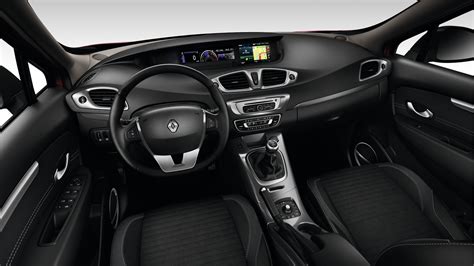

Fasi di Smontaggio del Cruscotto e Accesso ai Componenti
L'intervento più significativo per la sostituzione della ventola abitacolo e della sua resistenza su Renault Scenic III XMOD è lo smontaggio del cruscotto. Questa operazione, come suggerito dal consulto, è effettivamente necessaria per accedere ai componenti posizionati in profondità dietro la plancia.
1. Preparazione del Veicolo:
- Parcheggiare il veicolo su una superficie piana e stabile.
- Spegnere il motore e disinserire l'accensione.
- Scollegare il terminale negativo della batteria. Questo è un passaggio cruciale per la sicurezza, al fine di prevenire cortocircuiti o l'attivazione accidentale di airbag e altri sistemi elettronici durante lo smontaggio.
- Rimuovere eventuali tappetini e oggetti personali dall'abitacolo per creare spazio di lavoro.
- Posizionare teli protettivi sui sedili e sulle parti del cruscotto che non verranno rimosse, per proteggerli da graffi e sporco.
2. Smontaggio dei Pannelli Inferiori:
- Iniziare rimuovendo i pannelli di rivestimento inferiori sul lato passeggero. Spesso questi sono fissati con viti Torx e/o clip a pressione. Utilizzare gli attrezzi per la rimozione dei pannelli in plastica per fare leva delicatamente e sganciare le clip.
- Potrebbe essere necessario rimuovere anche il vano portaoggetti (cassettino) lato passeggero. Questo è generalmente fissato con diverse viti visibili una volta aperto il vano, e talvolta altre nascoste nella parte superiore o inferiore.
- Scollegare tutti i connettori elettrici collegati ai pannelli rimossi (ad esempio, luce del vano portaoggetti, interruttori vari).
3. Rimozione della Consolle Centrale (se necessario):
- A seconda della configurazione della Scenic III, potrebbe essere necessario allentare o rimuovere parzialmente la consolle centrale per facilitare l'accesso. Questo passaggio varia notevolmente tra i modelli e richiede attenzione per non danneggiare i cavi o i meccanismi del cambio.
4. Smontaggio dei Pannelli Superiori del Cruscotto:
- Questa è la fase più delicata. Molti elementi del cruscotto sono interconnessi. Generalmente, si inizia dai pannelli più esterni e si procede verso il centro.
- Localizzare tutte le viti di fissaggio del cruscotto. Queste possono essere nascoste sotto coperture, nelle bocchette dell'aria, o dietro i quadri strumenti. Spesso le viti sono Torx.
- Utilizzare gli attrezzi specifici per la rimozione dei pannelli per sganciare le clip e le linguette che tengono uniti i vari pezzi del cruscotto.
- Prestare particolare attenzione ai cablaggi elettrici. Scollegare i connettori del quadro strumenti, della radio, del display centrale, dei comandi del climatizzatore e di qualsiasi altro modulo integrato nel cruscotto. Etichettare i connettori può essere utile per il rimontaggio.
- A seconda del design specifico, potrebbe non essere necessario rimuovere l'intero cruscotto, ma solo la parte inferiore o la sezione più vicina al vano motore, per ottenere l'accesso desiderato. Il manuale di officina è indispensabile per capire la sequenza esatta di smontaggio e quali parti devono essere rimosse.
Localizzazione e Sostituzione della Ventola Abitacolo
Una volta che il cruscotto è stato sufficientemente smontato, la ventola abitacolo (blower motor) sarà visibile. Nella Renault Scenic III XMOD, questa è tipicamente posizionata dietro il vano portaoggetti, lato passeggero, all'interno dell'alloggiamento del riscaldatore/condizionatore.
1. Identificazione della Ventola:
- La ventola è un componente cilindrico, spesso di colore nero o grigio scuro, con una turbina a "gabbia di scoiattolo" al suo interno. Sarà collegata a un connettore elettrico di alimentazione.
2. Rimozione della Vecchia Ventola:
- Scollegare il connettore elettrico dalla ventola.
- La ventola è generalmente fissata con 3 o 4 viti (spesso Torx o a croce) o con un meccanismo a baionetta (torsione per sblocco). Rimuovere le viti o ruotare la ventola per sbloccarla dal suo alloggiamento.
- Estrarre delicatamente la ventola dal suo alloggiamento, prestando attenzione a non danneggiare i condotti dell'aria circostanti.
3. Installazione della Nuova Ventola:
- Assicurarsi che la nuova ventola sia identica a quella vecchia in termini di dimensioni, attacchi e connettore elettrico.
- Posizionare la nuova ventola nel suo alloggiamento, allineando i fori delle viti o i perni del meccanismo a baionetta.
- Fissare la ventola con le viti o bloccandola con il meccanismo a baionetta. Serrare le viti alla coppia specificata (consultare il manuale di officina).
- Ricollegare il connettore elettrico alla nuova ventola.
Localizzazione e Sostituzione della Resistenza Ventola Abitacolo
La resistenza della ventola abitacolo (blower motor resistor module) si trova spesso in prossimità della ventola stessa, talvolta inserita direttamente nel suo alloggiamento o in un condotto d'aria adiacente, per favorire il suo raffreddamento (dato che genera calore durante il funzionamento).
1. Identificazione della Resistenza:
- La resistenza è un modulo compatto, solitamente rettangolare o di forma irregolare, con un connettore elettrico e, in alcuni casi, alette di raffreddamento metalliche. Può essere integrata in un dissipatore di calore.
- Nella Scenic III, è probabile che si trovi vicino alla ventola, accessibile una volta che l'area è stata esposta dallo smontaggio del cruscotto.
2. Rimozione della Vecchia Resistenza:
- Scollegare il connettore elettrico dalla resistenza.
- La resistenza è solitamente fissata con una o due viti (Torx o a croce) o con una clip di bloccaggio. Rimuovere le viti o sganciare la clip.
- Estrarre la resistenza dal suo alloggiamento.
3. Installazione della Nuova Resistenza:
- Verificare che la nuova resistenza sia compatibile con il veicolo e identica a quella vecchia.
- Posizionare la nuova resistenza nel suo alloggiamento, assicurandosi che sia ben salda.
- Fissare la resistenza con le viti o la clip di bloccaggio.
- Ricollegare il connettore elettrico alla nuova resistenza.
Rimontaggio del Cruscotto e Verifiche Finali
Una volta sostituiti entrambi i componenti (o solo quello difettoso), è il momento di rimontare il cruscotto. Questa fase è essenzialmente l'inverso dello smontaggio, ma richiede la stessa attenzione.
1. Rimontaggio dei Pannelli del Cruscotto:
- Procedere a ritroso, rimontando i pannelli superiori, la consolle centrale (se rimossa), e infine i pannelli inferiori e il vano portaoggetti.
- Assicurarsi di ricollegare tutti i connettori elettrici ai rispettivi moduli (quadro strumenti, radio, display, comandi climatizzatore, ecc.). Un connettore dimenticato può causare malfunzionamenti di interi sistemi e la necessità di smontare nuovamente parte del cruscotto.
- Serrare tutte le viti in modo adeguato, senza stringere eccessivamente per non danneggiare le plastiche.
2. Ricollegamento della Batteria:
- Una volta che tutti i componenti sono stati rimontati e fissati, ricollegare il terminale negativo della batteria.
3. Test del Funzionamento:
- Accendere il veicolo.
- Testare la ventola abitacolo a tutte le velocità e con le diverse impostazioni (ricircolo, aria fresca, direzioni del flusso).
- Verificare che il flusso d'aria sia adeguato e che non ci siano rumori insoliti.
- Controllare il funzionamento di tutti i sistemi che sono stati scollegati durante lo smontaggio (radio, navigatore, luci interne, display).
- Se sono stati scollegati componenti relativi agli airbag, verificare che non ci siano spie accese sul quadro strumenti. In caso affermativo, potrebbe essere necessario un reset tramite diagnosi.
Considerazioni Aggiuntive e Consigli Utili
- Filtro Abitacolo: Prima di intraprendere l'intero smontaggio del cruscotto, è sempre consigliabile controllare e, se necessario, sostituire il filtro abitacolo. Un filtro intasato può ridurre drasticamente il flusso d'aria e, in alcuni casi, stressare eccessivamente la ventola. Su una Scenic III del 2010, il filtro abitacolo è solitamente accessibile dall'area sotto il vano portaoggetti o dietro di esso, e la sua sostituzione è molto più semplice rispetto a quella della ventola.
- Diagnosi Professionale: Se l'identificazione del guasto non è chiara, o se non si ha familiarità con lo smontaggio del cruscotto, è sempre consigliabile rivolgersi a un meccanico o a un elettrauto professionista. Possono utilizzare strumenti diagnostici avanzati per individuare con precisione il componente difettoso e, se del caso, eseguire l'intervento.
- Ricambi Originali o di Qualità Equivalente: Per garantire affidabilità e durata, è sempre consigliabile utilizzare ricambi originali Renault o componenti aftermarket di qualità equivalente certificata.
- Documentazione Fotografica: Durante lo smontaggio, scattare foto in ogni fase può essere estremamente utile come riferimento per il rimontaggio, specialmente per ricordare la posizione delle viti e il percorso dei cablaggi.
- Pazienza: Lo smontaggio del cruscotto è un lavoro che richiede pazienza e meticolosità. Non affrettarsi e procedere con calma per evitare di danneggiare i componenti o le finiture interne.
La sostituzione della ventola abitacolo e della sua resistenza su una Renault Scenic III XMOD, sebbene richieda un intervento significativo come lo smontaggio del cruscotto, è un'operazione fattibile per chi ha una buona manualità e gli strumenti adeguati. Seguendo attentamente questi passaggi e prestando attenzione ai dettagli, è possibile ripristinare pienamente la funzionalità del sistema di climatizzazione del veicolo.
