La gestione del minimo e la stabilità del sistema elettrico su vetture equipaggiate con propulsori a iniezione diretta, come l'Audi A3 1.8 Turbo del 2007 dotata di motore BYT, rappresentano sfide diagnostiche di notevole complessità. Quando il motore non gira in modo rotondo al minimo, manifestando incertezze o piccoli strappi senza tuttavia arrivare a una marcia a tre cilindri, la ricerca del guasto deve spaziare dal sistema di alimentazione aria fino alla complessa rete di controllo elettronico della trasmissione e del sistema di carica. La presenza simultanea di codici errore relativi al corpo farfallato e al sistema di collettori di aspirazione suggerisce una sinergia di problematiche che necessitano di una valutazione sistemica.

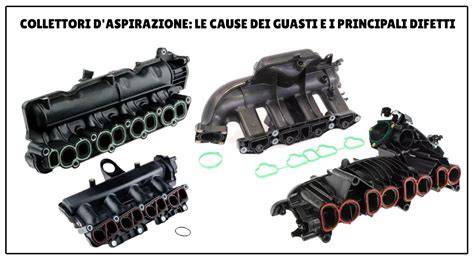

Il sistema di aspirazione e il codice errore P3138
Il motore 1.8 Turbo (BYT) è progettato per ottimizzare il flusso d’aria mediante l'utilizzo di farfalle nel collettore di aspirazione. Il codice errore P3138 indica specificamente un malfunzionamento nel comando di queste farfalle. Quando il motore al minimo non gira rotondo e accusa dei colpetti, la causa potrebbe risiedere in un blocco parziale o in un segnale di feedback errato proveniente dall'attuatore del collettore. Se la centralina motore non riceve una conferma precisa della posizione delle farfalle, la gestione del rapporto aria-benzina viene compromessa, portando a quella irregolarità di rotazione che l'utente avverte come "colpetti".
È fondamentale comprendere che il sistema di aspirazione in queste vetture è altamente integrato. Un malfunzionamento del comando farfalle non altera solo la miscela, ma influenza la pressione rilevata dal sensore MAP, inducendo la centralina a tentare correzioni continue che si traducono in instabilità del regime minimo.
Analisi del corpo farfallato e codice P0507
La situazione si complica ulteriormente quando la temperatura dell'acqua supera i 90°C: il minimo sale a 1200 giri e si percepisce un rumore anomalo, simile a un cuscinetto grippato, proveniente dal corpo farfallato. L'attivazione del codice errore P0507, relativo a un numero di giri al minimo superiore alle specifiche, conferma che la centralina sta cercando di compensare una condizione anomala.
Questo comportamento suggerisce una possibile infiltrazione d'aria non misurata (aspirazione parassita) o un degrado meccanico degli ingranaggi interni del corpo farfallato. Il rumore descritto indica che il servomotore elettrico all'interno del corpo farfallato sta sforzando per mantenere una posizione che non corrisponde alle attese della ECU, generando un feedback elettrico che si traduce nel codice guasto.
Come funziona il Corpo Farfallato? | Autofficina Piesse

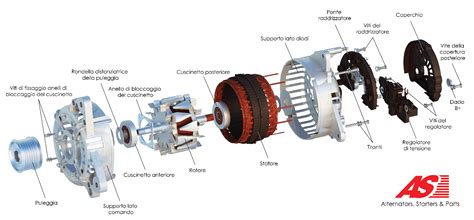

Anomalie elettriche e impatto sul sistema di carica
Oltre ai problemi di alimentazione, la vettura presenta sintomi che indicano un guasto più profondo di natura elettrica. Il fatto che il motore rimanga accelerato a 980 giri, che la spia avaria motore resti accesa in modo permanente e che si verifichino mancate accensioni ("il motore non si avvia a volte", "il quadro strumenti rimane spento"), suggerisce una caduta di tensione nel sistema.
Il problema è confermato dalla prova della carica dell'alternatore: 12 Volt indicano chiaramente che l'alternatore non sta caricando la batteria. Su un veicolo dotato di cambio automatico, la gestione dell'energia è critica. La sostituzione della batteria non ha risolto il problema, il che esclude un semplice guasto all'accumulatore e punta il dito verso il regolatore di tensione dell'alternatore o verso cablaggi ossidati che impediscono il corretto passaggio di corrente al sistema di gestione motore.
La correlazione tra cambio automatico e sistema elettrico
Il caso in esame mostra che, quando il veicolo presenta lampeggi delle spie della posizione della leva del cambio, l'intero sistema elettronico è in protezione. Le centraline (TCM - Transmission Control Module e ECU - Engine Control Unit) comunicano costantemente tramite bus CAN. Una tensione di sistema insufficiente o instabile, causata dall'alternatore che non carica correttamente, causa errori di comunicazione che portano al lampeggio delle spie del cambio e allo spegnimento improvviso del motore, specialmente durante manovre a basso numero di giri, dove il carico elettrico è variabile.
L'auto, con i suoi 124.000 chilometri, è soggetta a fenomeni di usura dei contatti elettrici nei connettori principali che vanno dalla batteria al motorino di avviamento e all'alternatore. La caduta di tensione rilevata spiega perfettamente perché, in certi momenti, il motore non giri durante il tentativo di avviamento: il solenoide del motorino richiede una corrente di spunto elevata che la batteria, non caricata dall'alternatore, non è più in grado di fornire.
Approccio metodologico alla risoluzione del guasto
Per affrontare correttamente tali problematiche su un motore BYT, è necessario procedere per fasi distinte, partendo dal ripristino del sistema di carica. Senza una tensione stabile di 13.8 - 14.4 Volt a motore acceso, ogni altra diagnosi elettronica è viziata da errori dovuti alla sotto-tensione. Una volta risolto il problema dell'alternatore, occorre verificare l'integrità dei cablaggi che portano il segnale al corpo farfallato.
Il rumore di "cuscinetto grippato" citato dall'utente richiede un controllo fisico del corpo farfallato: se l'usura interna è reale, la pulizia del componente potrebbe non essere sufficiente, rendendo necessaria la sostituzione integrale del pezzo. Infine, la gestione del sistema di collettore di aspirazione deve essere verificata tramite test attuatori via diagnostica OBD, assicurandosi che l'attuatore che comanda le farfalle reagisca prontamente ai comandi inviati dalla centralina senza presentare attriti meccanici o interruzioni nel circuito elettrico.
L'integrazione tra la diagnostica dei sensori e quella degli attuatori deve essere condotta con estrema precisione. Nel caso specifico, la combinazione di P3138 e P0507, unita ai problemi di ricarica e avviamento, evidenzia come la complessità del sistema Audi richieda interventi non isolati ma mirati alla stabilità del bus di comunicazione e alla qualità dell'alimentazione elettrica globale. Un sistema di gestione motore sano dipende intrinsecamente dalla pulizia del segnale elettrico e dalla coerenza meccanica dei componenti attuativi in aspirazione.
