Ti sei mai chiesto cosa controlla la direzione di un'enorme nave? È il sistema di governo, una componente vitale nella navigazione marittima. La capacità di cambiare rotta e manovrare in spazi ristretti dipende dal suo design e dalla sua funzione. Questo articolo esplorerà i diversi componenti del sistema di governo, concentrandosi sul volante della nave e sul suo ruolo, oltre a illustrare le tecnologie moderne come l'elica di prua che migliora la manovrabilità di un'imbarcazione.
Comprendere il Sistema di Governo della Nave
Il "timone" si riferisce all'intera area in cui viene governata una nave, non solo alla ruota. Quest'area ospita il volante e altri controlli essenziali per il funzionamento della nave, compresi i sistemi dell'acceleratore e del pilota automatico. Il timoniere è responsabile della guida della nave e di garantire che segua la rotta desiderata. Sebbene il termine "timone" sia spesso usato per riferirsi al volante, tecnicamente si riferisce all'intero sistema che controlla la nave. Comprende non solo il volante, ma anche i vari meccanismi interconnessi che consentono uno sterzo preciso. Il timone si trova generalmente vicino alla poppa della nave ed è spesso posizionato sul lato di dritta (destro) della nave.
Il Volante: Un Componente Chiave
Il volante, comunemente chiamato "timone della nave" o "timone della barca", è uno dei componenti più riconoscibili del timone di una nave. È lo strumento principale che il capitano utilizza per guidare la rotta della nave. Il timone della nave è spesso fatto di legno, metallo o materiali compositi, a seconda delle dimensioni e del tipo di imbarcazione. Sebbene il timone stesso sia fondamentale per il governo della nave, è solo una parte di un sistema più complesso. La ruota è collegata al timone attraverso una serie di componenti meccanici o elettronici. Quando il capitano gira la ruota, fa ruotare il timone, che altera la direzione della nave. Questo processo è vitale per manovrare la nave, sia che si tratti di virare bruscamente o di apportare lievi modifiche alla rotta.
Evoluzione del Governo della Nave
I sistemi di governo delle navi hanno fatto molta strada dai loro primi progetti. Inizialmente, le barche venivano governate utilizzando un timone o un remo, che era molto meno efficiente, soprattutto sulle navi più grandi. Questi metodi erano rudimentali e facevano molto affidamento sullo sforzo manuale, limitando la capacità della nave di navigare su grandi specchi d'acqua. La più antica raffigurazione di un timone di questo tipo in occidente si trova in un bassorilievo del fonte battesimale della cattedrale di Winchester, risalente al 1180 circa. Si ritiene che il timone manovrato da cavi sia stato inventato indipendentemente in occidente, anche se l'idea potrebbe essere giunta attraverso gli scambi commerciali.
All'inizio del XVIII secolo, l'invenzione del timone della nave rivoluzionò la navigazione offrendo un migliore controllo sulla nave, in particolare per le navi più grandi. Questa innovazione ha fornito un modo più affidabile ed efficiente per cambiare la direzione della nave con il minimo sforzo. In passato la trasmissione della manovra avveniva per mezzo di cavi. La ruota del timone manovrava un cilindro su cui erano avvolti diversi giri di cavo, i cui due capi andavano fino a poppa dove erano fissati alle due estremità di una barra trasversale del timone. Questo consentiva di applicare una forza maggiore e con più precisione. Nel corso del tempo, i sistemi di governo si sono evoluti con i progressi della tecnologia, passando da semplici configurazioni meccaniche a sistemi idraulici ed elettronici più complessi che si trovano comunemente sulle navi moderne.
Terminologia Comune: Timone della Nave contro Timone
Sebbene molte persone comunemente si riferiscano al volante di una nave come al "timone", tecnicamente è un termine improprio. Il "timone" racchiude l'intero sistema che controlla la nave, mentre il "timone della nave" si riferisce specificamente al dispositivo circolare che il capitano gira per governare la nave. Il termine "timone" viene utilizzato più frequentemente per il suo significato più ampio, soprattutto su imbarcazioni o yacht più piccoli. Tuttavia, le navi più grandi spesso utilizzano il "timone della nave" per distinguere il volante dalle altre apparecchiature nell'area del timone. Questa distinzione è importante per chiarezza, soprattutto quando si discutono i progressi meccanici e tecnologici apportati ai sistemi di governo delle navi.
Altri Nomi per il Volante
Il volante di una nave o di un'imbarcazione viene chiamato anche con molti altri nomi, a seconda del tipo di imbarcazione o del contesto storico.
- Ruota del capitano: spesso utilizzata in riferimenti storici o immaginari, come le navi pirata, dove la ruota del capitano è un simbolo di leadership e controllo.
- Timone per barca: comunemente utilizzato per imbarcazioni più piccole come yacht o pescherecci. Il termine sottolinea il ruolo della ruota nel guidare imbarcazioni più piccole e più manovrabili.
- Ruota nautica: termine più generale per qualsiasi timone che si trova sulle navi marittime, spesso utilizzato per denotare l'iconica ruota che si trova sulle navi tradizionali.
Ognuno di questi nomi evidenzia il significato culturale e la funzione specifica della ruota nella navigazione marittima.
L'Anatomia del Volante di una Nave e i Tipi di Sterzo
Come Funziona il Volante
Il volante della nave è collegato al timone tramite un sistema di catene, funi o sistemi idraulici. Quando il capitano gira la ruota, muove il timone, che a sua volta sposta la direzione della nave. Questo è il principio di base alla base della navigazione e del governo della nave. Nelle navi più antiche questo collegamento era meccanico e spesso coinvolgeva una barra che muoveva il timone quando la ruota veniva girata. Molte giunche hanno un timone forato, per ottenere una migliore manovrabilità. Sulle navi moderne, tuttavia, vengono comunemente utilizzati sistemi idraulici o elettronici per azionare il timone con uno sforzo fisico molto minore da parte dell'equipaggio. Questa evoluzione consente una maggiore precisione e una virata più fluida, soprattutto nelle imbarcazioni di grandi dimensioni.
Componenti del Sistema di Sterzo
Il sistema di governo di una nave comprende diversi componenti chiave: il volante, il timone, la barra e spesso un meccanismo di alimentazione ausiliario come l'idraulica o l'elettronica. Questi componenti lavorano insieme per garantire un controllo preciso sulla direzione della nave. Le navi moderne possono anche incorporare sistemi automatizzati come il pilota automatico per mantenere la rotta, riducendo ulteriormente lo sforzo fisico richiesto dal capitano. L'idraulica e l'elettronica, sebbene più costose, offrono maggiore efficienza e facilità d'uso, soprattutto per le imbarcazioni più grandi dove il governo manuale sarebbe troppo faticoso.
Meccanismi di Sterzo: Passato vs Presente
Volanti Tradizionali in Legno
In passato, i volanti delle navi erano spesso realizzati in legno, a dimostrazione dell'artigianalità e dello stile. Queste ruote di legno venivano utilizzate sulle imbarcazioni più piccole e divennero un simbolo della tradizione marinara. I grandi volanti in legno decorati che si trovano sulle navi pirata sono particolarmente iconici e aiutano i marinai a governare attraverso acque insidiose. Le ruote in legno non erano solo funzionali ma facevano anche parte dell'estetica della nave, dimostrando la maestria e l'orgoglio dei costruttori navali. Queste ruote, sebbene belle, erano piuttosto pesanti e richiedevano uno sforzo significativo per funzionare, specialmente sulle navi più grandi.
Sistemi di Timoneria per Navi Moderne
Le navi di oggi utilizzano sistemi di governo più avanzati, elettronici o idraulici. Questi sistemi riducono lo sforzo fisico richiesto al capitano e rendono il governo molto più semplice, soprattutto per le navi di grandi dimensioni che possono pesare migliaia di tonnellate. Nelle navi moderne, i volanti sono spesso più piccoli e meno elaborati rispetto al passato. Tuttavia, il principio rimane lo stesso: il capitano o l'equipaggio utilizzano il sistema per guidare la nave in varie condizioni. Joystick o controlli elettronici stanno diventando sempre più comuni, in particolare per le grandi navi da crociera e da carico.
| Caratteristica | Volante Tradizionale in Legno | Sistemi di Timoneria per Navi Moderne |
|---|---|---|
| Materiale | Legno (quercia, teak, mogano) | Metallo, materiali compositi o acciaio inossidabile |
| Misura | Grande, spesso richiede più membri dell'equipaggio per operare | Più piccolo, più compatto per una maggiore maneggevolezza |
| Meccanismo | Manuale, con timone comandato da funi o catene | Comando idraulico, elettronico o tramite joystick |
| Efficienza | Meno efficiente e richiede uno sforzo maggiore per le navi di grandi dimensioni | Altamente efficace, riduce lo sforzo fisico |
| Simbolismo | Icona della tradizione marittima | Tecnologicamente avanzato, pratico per le navi moderne |
| Utilizzo oggi | Comune nelle navi classiche, oggetti da collezione | Utilizzato prevalentemente su navi moderne, navi da crociera e navi mercantili |
Lo Sterzo Idraulico: Il Cuore della Manovrabilità Moderna
Lo sterzo idraulico, noto anche come sistema di sterzo idraulico o meccanismo di sterzo idraulico, è un componente cruciale nelle imbarcazioni marine che consente un controllo preciso ed efficiente del governo dell'imbarcazione. Utilizza la potenza idraulica per trasmettere e amplificare gli input di governo dal timoniere o dal pilota automatico al timone dell'imbarcazione. Il metodo usato successivamente al sistema a cavi (frenelli) è quello oleodinamico, in cui la ruota del timone aziona un servosistema idraulico che amplifica la forza e la trasmette sotto forma di pressione ad uno stantuffo agente sul timone.
Componenti e Funzionamento dello Sterzo Idraulico
La timoneria idraulica dell'imbarcazione è generalmente costituita da diversi componenti chiave, tra cui una pompa idraulica, tubi o tubazioni idraulici, un cilindro idraulico o attuatore, e una valvola di controllo. La pompa idraulica marina è responsabile della generazione della pressione idraulica forzando il fluido idraulico (solitamente olio) attraverso il sistema. Il fluido idraulico viene diretto attraverso i tubi o i tubi flessibili al cilindro idraulico o all'attuatore, che converte la pressione idraulica in movimento lineare. Questo movimento viene quindi trasmesso al/ai timone/i, consentendo un controllo preciso dello sterzo.
Vantaggi dei Sistemi di Timoneria Idraulica
I sistemi di timoneria idraulica marina offrono numerosi vantaggi. Forniscono uno sterzo fluido e reattivo, consentendo manovre precise della barca. Il sistema idraulico può gestire carichi elevati, rendendolo adatto a navi più grandi e potenti. I sistemi di sterzo idraulici sono noti anche per la loro affidabilità e durata, poiché richiedono una manutenzione minima. La timoneria idraulica utilizza l'olio idraulico come mezzo di lavoro, che può far girare il timone e mantenere la posizione del timone. La timoneria idraulica sfrutta l'incomprimibilità del liquido e la controllabilità del flusso e dei flussi direttamente per raggiungere lo scopo della sterzatura. La timoneria idraulica a palette rotanti è un nuovo tipo di timoneria idraulica.
Tipi di Sterzo Idraulico
A seconda della fonte di energia, i sistemi di sterzo idraulico possono essere suddivisi in sterzo idraulico manuale, elettrico ed elettroidraulico. La timoneria elettroidraulica è affidabile, facile da usare, leggera e durevole, economica e conveniente da mantenere e gestire, quindi è un dispositivo di governo ideale per le navi. Le navi di grandi dimensioni utilizzano quasi tutte timonerie idrauliche. La timoneria elettrica viene utilizzata solo su alcune imbarcazioni.
La timoneria idraulica può essere suddivisa in controllo della pompa e controllo della valvola in base ai diversi elementi di pressione utilizzati nel metodo di cambio della direzione del flusso dell'olio idraulico.
Problematiche Comuni e Soluzioni nei Sistemi di Sterzo Idraulico
1. La scatola dello sterzo non gira
Questo problema può manifestarsi in diversi modi, ognuno con cause specifiche.
(1) Il sistema di controllo remoto non funziona e il funzionamento lato macchina è normale.
Per il sistema di controllo remoto elettrico, la causa potrebbe essere l'interruttore automatico (fusibile bruciato, contatto saldato o contatto scadente, danni ai componenti elettrici, ecc.), oppure potrebbe essere un guasto della parte di trasmissione meccanica (come l'asta di guida inceppata o il bullone che deve essere inserito non è inserito, ecc.). Se il sistema di controllo ha un cilindro servoidraulico, potrebbe anche essere l'interruzione della fonte dell'olio di controllo (danno alla pompa ausiliaria, il livello dell'olio è troppo basso), la valvola di bypass del cilindro servoidraulico non è chiusa, la pressione di apertura della valvola di sicurezza è troppo bassa, o la valvola di inversione non può lasciare la mediana.
(2) La pompa principale non può fornire olio.
Il sintomo di errore è che la scatola dello sterzo non può ruotare. Se la pompa principale non può fornire olio, lo sterzo non può ruotare, cosa che può essere verificata cambiando la pompa di scorta. Se il meccanismo variabile della pompa è bloccato e le due pompe principali condividono un meccanismo a leva flottante, il meccanismo variabile della pompa difettosa deve essere disinserito prima di poter sostituire la pompa idraulica di riserva.
Se l'unità della pompa idraulica non può avviarsi, è necessario scoprire se c'è un guasto nel circuito. In questo momento, va notato che alcuni dispositivi hanno una protezione della catena: la pompa principale non può avviarsi prima che la pompa ausiliaria non venga avviata e il metodo di rotazione può essere utilizzato per determinare se la pompa idraulica ha resistenza meccanica. Se la pompa idraulica può funzionare ma quasi nessuna pressione dell'olio, nell'esclusione del passaggio principale dell'olio su strada o della possibilità di perdite, ovvero la pompa principale non fornisce olio, sul sistema idraulico dello sterzo aperto controllato dalla valvola, si può prima verificare se il serbatoio dell'olio circolante è a corto di olio o il tubo di aspirazione è ostruito; per la scatola dello sterzo controllata dalla pompa, il meccanismo variabile della pompa dovrebbe essere verificato se il normale funzionamento può essere eseguito con il metodo del funzionamento lato macchina. Se il meccanismo variabile è bloccato, l'olio di controllo del pistone differenziale è interrotto o il circuito dell'olio è bloccato, il perno del meccanismo a leva flottante è rotto o la molla di accumulo di energia è troppo morbida, quindi l'operazione accanto non può far uscire la pompa idraulica dalla posizione centrale. Se necessario, il meccanismo variabile della pompa o la pompa stessa possono essere smontati per identificare il danno alle parti di lavoro.
Malfunzionamento della pompa dell'olio
(3) Principale perdita di olio lungo la strada o grave perdita.
Sintomo: la pressione dell'olio di aspirazione e mandata della pompa principale è simile (equivalente alla pressione di esercizio della pompa ausiliaria). Il passaggio lungo la strada dell'olio principale è causato dal blocco allentato della pompa di riserva (retromarcia), dall'apertura della valvola di bypass, dalla pressione di apertura della valvola di sicurezza troppo bassa o dal riempimento, il sistema di controllo della valvola può anche essere causato dal guasto della valvola di inversione che non può partire dalla mediana.
(4) Il circuito principale dell'olio è bloccato o la rotazione del timone è bloccata.
Sintomi di guasto: la pompa principale scarica alta pressione dell'olio, rumore, valvola di sicurezza aperta. Il motivo principale del blocco del percorso principale dell'olio potrebbe essere che la valvola della pompa e la valvola della bombola non sono aperte o che la valvola di blocco del controllo del liquido del percorso principale dell'olio non può essere aperta.
2. Girare il timone solo in una direzione
Questo problema indica un funzionamento anomalo in un solo senso.
(1) Lo sterzo del telecomando può essere solo unidirezionale, lo sterzo manuale accanto alla macchina è normale.
Il motivo potrebbe essere un guasto del circuito elettrico del telecomando (come la rottura della bobina dell'elettrovalvola) o il controllo con una grave perdita causata dal lato del cilindro servoidraulico.
(2) La pompa variabile può scaricare l'olio solo unidirezionale.
Il motivo potrebbe essere che il funzionamento unidirezionale del meccanismo della pompa variabile è difficile, come un inceppamento unidirezionale o un blocco del foro dell'olio di controllo del pistone differenziale.
(3) Il circuito principale dell'olio è bloccato o bypassato in una direzione.
Il motivo potrebbe essere che la pressione di apertura della valvola di sfioro su un lato è troppo bassa o che una delle valvole di blocco dell'olio principali non può aprirsi durante il ritorno dell'olio.
3. Rumore e vibrazioni anomali della scatola dello sterzo
Questi sintomi possono indicare problemi fluidodinamici o meccanici.
(1) Rumore liquido.
Il sistema produce cavitazione, il sistema chiuso non è completamente sgonfio o l'alimentazione dell'olio è insufficiente; può anche essere che il livello dell'olio nel serbatoio sia troppo basso, il filtro di aspirazione dell'olio sia ostruito o il tubo di aspirazione perda; inoltre, quando la temperatura dell'olio è troppo bassa e l'Hertz dell'olio è troppo grande, può verificarsi anche il rumore del liquido.
(2) Rumore anomalo dell'unità pompa idraulica.
Il rumore anomalo dell'unità pompa idraulica può essere dovuto a diversi fattori, tra cui cuscinetti usurati, disallineamento dell'accoppiamento, o problemi con le valvole interne della pompa stessa. Anche l'aria intrappolata all'interno del circuito idraulico può generare rumori insoliti e vibrazioni. È essenziale diagnosticare con precisione la fonte del rumore, poiché potrebbe indicare un'usura imminente o un guasto di un componente vitale. La manutenzione preventiva, come il controllo regolare del livello e della qualità dell'olio idraulico, può aiutare a mitigare questi problemi.
Il Ruolo dell'Elica di Prua nel Governo della Nave
In alcuni casi la funzione del timone viene sostituita da altri meccanismi. I motori fuoribordo dei piccoli natanti sono interamente orientabili, in modo che l'elica orienti la spinta in direzione opposta alla direzione in cui si vuole andare. Azionando una sola delle due eliche si favorisce l'accostata della nave nella direzione opposta. In alcune navi, per manovrare in spazi ristretti, sono presenti eliche trasversali rispetto alla linea di marcia, dette appunto eliche di manovra (thruster), che spostano lateralmente la nave, per esempio per accostare al molo. Questa azione è del tutto indipendente dal timone.
Come le Eliche di Prua Completano il Volante

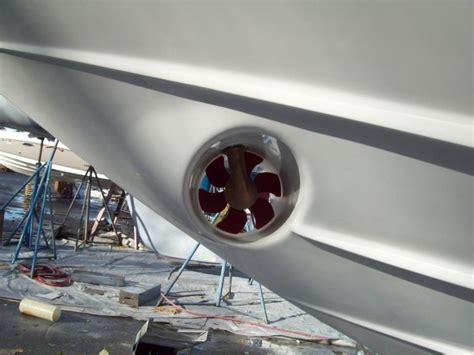

Un'elica di prua è un dispositivo di propulsione potente ma compatto che aiuta a governare la nave lateralmente, in particolare in spazi ristretti o nei porti. I propulsori di prua vengono spesso utilizzati insieme al volante della nave per fornire un migliore controllo durante l'attracco o lo sgancio. I propulsori di prua consentono una migliore manovrabilità, soprattutto in ambienti in cui girare il volante da solo potrebbe non essere sufficiente. Funzionano fornendo una spinta laterale, che aiuta a spostare la nave lateralmente, indipendentemente dal timone. Ciò rende l'attracco e la manovra in spazi ristretti molto più facili e sicuri.
Vantaggi delle Eliche di Prua
I propulsori di prua migliorano l'efficienza complessiva della navigazione di una nave. Riducono il carico sul volante, consentendo al capitano o all'equipaggio di manovrare la nave con meno sforzo. Ciò rende l'attracco e la navigazione nei canali stretti molto più sicuri e facili. Inoltre, i propulsori di prua offrono un controllo preciso in spazi ristretti, il che è particolarmente utile nei porti affollati o quando si attracca con altre navi nelle vicinanze. Consentono movimenti più fluidi e controllati, riducendo il rischio di collisioni.
Simbolismo e Importanza del Volante della Nave
La Ruota come Simbolo di Controllo
Il volante di una nave è più di un semplice strumento funzionale: è un simbolo di controllo e autorità. Nel corso della storia marittima, la ruota ha rappresentato la padronanza del capitano sulla nave e sui mari. In molte culture, il timone della nave è un simbolo di leadership, che guida una nave attraverso l'imprevedibilità dell'oceano. Questo simbolismo si estende oltre il mondo marittimo. In contesti di leadership e sviluppo personale, la ruota è spesso usata come metafora per guidare il proprio percorso attraverso sfide e ostacoli, a simboleggiare l'importanza del controllo in ambienti incerti.
La Ruota nella Moderna Cultura Marittima
Il timone della nave rimane un simbolo venerato nella moderna cultura marittima, anche se le navi moderne si affidano a tecnologie avanzate per la navigazione. Anche se le tradizionali ruote di legno potrebbero non essere più così comuni, la loro eredità persiste sotto forma di elementi decorativi e nella terminologia utilizzata dai marinai. La ruota continua a essere un simbolo di autorità e maestria, rappresentando la capacità del capitano di controllare il viaggio della nave, anche a dispetto della tecnologia moderna.
