Il sistema di servosterzo rappresenta uno degli elementi più critici per la sicurezza e il comfort di guida in una vettura. Nel panorama delle utilitarie di successo, la Fiat Punto si è distinta per l'adozione di tecnologie di assistenza elettrica avanzate, in particolare attraverso l'integrazione di sistemi sviluppati da partner tecnologici di rilievo come Delphi. Comprendere come questi componenti operino, come siano strutturati e quali siano le specificità tecniche dei moduli di sterzo, è fondamentale sia per i professionisti del settore meccanico sia per i proprietari di veicoli che desiderano approfondire la manutenzione del proprio mezzo.
Architettura del piantone di sterzo elettrico: il ruolo dell'EPS

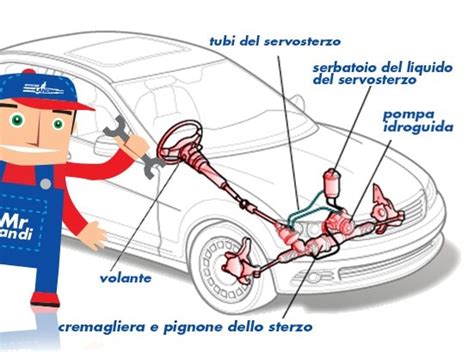

Il piantone di sterzo non è più un semplice organo di trasmissione meccanica tra il volante e la scatola di sterzo, ma un modulo elettro-meccanico intelligente. Il sistema di Funzionamento Elettrico, spesso identificato con l'acronimo EPS (Electric Power Steering), sostituisce i tradizionali sistemi idraulici.
Il cuore di questo sistema, particolarmente evidente nella serie Fiat Punto (188), è costituito dal piantone di sterzo, che agisce come un'unità di controllo e assistenza. Il piantone di sterzo con codice OE 55703372 è un esempio emblematico di questa evoluzione: si tratta di un modulo integrato che comprende la colonna sterzo, il motore elettrico dell’assistenza, il sensore di coppia e angolo di sterzata, e la parte meccanica di collegamento tra volante e scatola guida. Questa integrazione permette di ridurre gli ingombri nel vano motore, eliminando la pompa idraulica, le cinghie di trasmissione e i liquidi lubrificanti soggetti a deterioramento.
Dettagli tecnici e componenti del sistema
L'efficienza del piantone di sterzo OE 55703372 risiede nella sua architettura sofisticata. Prodotto da fornitori leader come Delphi, questo componente è progettato per offrire assistenza alla sterzata in modo variabile in funzione della velocità del veicolo. Il sistema integra al suo interno diverse tecnologie chiave:
- Motore elettrico brushless: Responsabile dell'applicazione della coppia di assistenza direttamente sulla colonna. L'assenza di spazzole garantisce una maggiore durata e un funzionamento silenzioso.

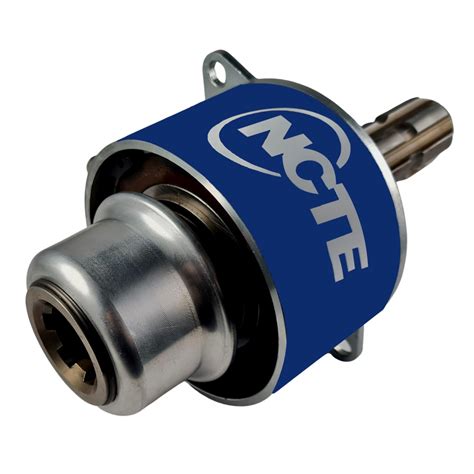

- Sensore di coppia: Questo componente rileva la torsione applicata dal conducente sul volante. Maggiore è la resistenza incontrata (ad esempio in fase di manovra da fermo), maggiore sarà l'assistenza fornita dal motore.
- Encoder di angolo sterzo: Monitora costantemente la posizione angolare del volante, inviando dati preziosi alla centralina per stabilire la traiettoria desiderata.
Il piantone 55703372 svolge, dunque, la doppia funzione di trasmettere il movimento meccanico del volante alla cremagliera e di fornire assistenza tramite il motore elettrico EPS. In base ai segnali provenienti dai sensori, il sistema regola la forza di assistenza necessaria in funzione della velocità e dello sforzo applicato al volante.
Compatibilità ed applicazioni sui modelli Fiat Punto (serie 188)
La versatilità del sistema EPS si riflette nell'ampia compatibilità con diverse motorizzazioni e allestimenti della Fiat Punto (188). Il sistema è applicabile a un range di veicoli prodotti dal 2000 al 2012, coprendo esigenze diversificate, dai motori a benzina alle versioni diesel o a doppia alimentazione. Tra le applicazioni principali, il piantone è compatibile con:
- Fiat Punto (188) 1.2 60 (KW 44) e 1.2 16V 80 (KW 59).
- Versioni alternative come 1.2 Bifuel e 1.2 Natural Power (KW 44).
- Motorizzazioni diesel: 1.3 JTD 16V (KW 51), 1.9 DS 60 (KW 44), 1.9 JTD (KW 63) e 1.9 JTD 80 (KW 59).
- Varianti ad alte prestazioni come la 1.8 130 HGT (KW 96).
Questa vasta applicabilità dimostra come il piantone di sterzo sia progettato per interfacciarsi con differenti dinamiche di guida, adattandosi sia all'agilità cittadina richiesta da un 1.2, sia alla risposta più pronta necessaria per le varianti 1.8. Il codice prodotto EPS014 rappresenta il punto di riferimento per l'identificazione di questo componente, garantito per 12 mesi per assicurare l'affidabilità operativa dopo l'installazione.
Quando è necessario calibrare il sensore dell'angolo di sterzo?
Economia circolare e sostenibilità nella manutenzione
Un aspetto di cruciale importanza nella gestione del sistema di sterzo di una Fiat Punto riguarda l'approccio alla sostituzione dei componenti. Il piantone di sterzo Fiat OE 55703372 è un componente essenziale per il corretto funzionamento del servosterzo elettrico nei modelli Grande Punto, e la sua gestione corretta impatta direttamente sull'ecosistema dei ricambi.
Aziende specializzate come DIPA dispongono di una vasta gamma ricambi: da quelli originali a quelli aftermarket selezionati tra i migliori produttori sul mercato. Non solo: è possibile optare per componenti revisionati di resa pari al nuovo. Questo approccio garantisce un notevole risparmio economico nella sostituzione rispetto all'acquisto di un pezzo nuovo di fabbrica e, parallelamente, contribuisce alla salvaguardia dell’ambiente grazie all’adozione dei principi dell'economia circolare. Rigenerare un piantone sterzo significa recuperare le componenti elettroniche e meccaniche ancora in buono stato, testarle e sostituire le parti soggette a usura, riducendo drasticamente la produzione di rifiuti speciali e il consumo di materie prime vergini.
Considerazioni critiche sul funzionamento integrato
Analizzando il sistema da una prospettiva tecnica, è evidente come la sicurezza sia interconnessa con la gestione elettronica. Poiché il sistema regola la forza di assistenza basandosi sull'integrazione tra il sensore di coppia (che rileva la volontà del guidatore) e il sensore angolare (che rileva l'effettivo posizionamento), qualsiasi anomalia in uno di questi due sensori può indurre la centralina a disabilitare l'assistenza per evitare manovre errate.
Questo comportamento "fail-safe" è la ragione per cui la diagnosi elettronica è il primo passo obbligatorio in caso di indurimento dello sterzo. Non si tratta, nella maggior parte dei casi, di un cedimento strutturale della colonna, quanto piuttosto di una perdita di comunicazione o di dati incongruenti tra il piantone e la centralina dell'auto. La manutenzione, quindi, non si limita alla sostituzione fisica del pezzo, ma richiede una calibrazione precisa del sensore di posizione, una pratica necessaria affinché il piantone "impari" nuovamente il punto zero e la corretta erogazione dell'assistenza elettrica.
Evoluzione del concetto di guida elettrica
Il passaggio dal piantone meccanico tradizionale all'unità Delphi (come nel caso del componente OE 55703372) segna un salto evolutivo nella dinamica del veicolo. Oltre alla riduzione del peso e dei consumi energetici - il motore elettrico assorbe corrente solo quando necessario, a differenza della pompa idraulica sempre in pressione - l'EPS permette l'integrazione di funzioni di assistenza alla guida (ADAS).
L'architettura descritta per la serie 188 è la base su cui sono stati costruiti i sistemi di assistenza moderna. La capacità di modulare lo sforzo al volante tra una manovra di parcheggio a velocità zero e una curva autostradale a velocità sostenuta è il parametro che definisce il comfort di una vettura moderna. Per i veicoli come la Fiat Punto, che hanno segnato un'epoca nel mercato automobilistico europeo, l'affidabilità di questo piantone di sterzo rappresenta il pilastro che garantisce la continuità operativa del mezzo anche a distanza di molti anni dall'uscita di produzione del modello specifico. La disponibilità di ricambi revisionati permette oggi a questa flotta di veicoli di continuare a circolare in sicurezza, bilanciando performance, costi di gestione e rispetto ambientale.
