La Strumentazione del Cruscotto Touran: Un Viaggio Tra Tecnologia e Funzionalità

Il moderno quadro strumenti integrato nel cruscotto è un componente fondamentale presente su qualsiasi veicolo, e il Volkswagen Touran non fa eccezione. Questo sistema si è evoluto di pari passo con la tecnologia automobilistica, trasformandosi da una semplice raccolta di indicatori analogici a un complesso centro di informazioni digitali, in grado di fornire al conducente una quantità esponenziale di dati e funzionalità.

L'Evoluzione del Quadro Strumenti: Dall'Analogico al Digitale

Tradizionalmente, gli indicatori analogici sono stati utilizzati per consentire al conducente di visualizzare un parametro misurato. Questo stile fornisce un movimento fisico tridimensionale tracciabile della lancetta, facile da leggere e capire. Ogni sezione del quadro strumenti era dotata di input diretti dal componente misurato, come l'indicatore livello carburante collegato direttamente al sensore nel serbatoio.

Tuttavia, l'avvento e l'applicazione della centralina elettronica di gestione del motore alla fine degli anni '80 ha cambiato le carte in tavola. I limiti degli indicatori analogici, come gli incrementi prestampati sul quadrante e gli errori di parallasse (discrepanze causate da angoli di osservazione diversi), ne limitavano l'accuratezza.

Con il progredire dell'era digitale, sempre più produttori stanno convertendo questa tecnologia in digitale. I display LCD digitali sono più precisi e forniscono una visualizzazione delle informazioni dettagliata. Ad esempio, questi indicatori possono mostrare esattamente cosa sta succedendo al motore, senza bisogno di alcuna congettura relativa alla decifrazione degli incrementi di misura. Gli errori di parallasse sono un ricordo del passato.

La densità delle informazioni aumenta in modo esponenziale e offre un'enorme varietà, consentendo agli ingegneri alcune opzioni serie durante la progettazione di nuovi sistemi o semplicemente migliorando quelli vecchi. Questo include l'aggiunta di funzioni extra come più modalità di visualizzazione del menu, cambiamenti di colore con determinate modalità e persino la possibilità per il conducente di modificare l'intero layout se lo ritiene opportuno.

Con i progressi per display OLED ultra-sottili, ultra-flessibili e ultra-leggeri in fase di sviluppo da parte di produttori come LG Displays, Visionox e Visteon, i tempi di risposta si ridurranno a 0,01 millisecondi, gli angoli di visione saranno enormemente migliorati e i quadri strumenti come li conosciamo cesseranno di esistere, con display di grandi dimensioni che emergeranno in qualsiasi forma gli architetti dei veicoli possano sognare.

Componenti e Funzionalità Essenziali

Il quadro strumenti contemporaneo non si limita a ricevere e visualizzare informazioni. Esso riceverà comunque input diretti da cui dovrà decodificare, elaborare e trasmettere dati ad altri componenti, oltre a consentire al conducente di visualizzare le informazioni. Memorizza anche informazioni fondamentali come quelle sull'immobilizer e sul transponder chiave, messaggi di manutenzione e diagnostica, e controlla le letture dell'odometro rispetto alle letture secondarie spesso memorizzate nella centralina della carrozzeria.

Gli interni comprendono una serie complessa di schede di circuiti stampati, motori sofisticati, display a cristalli liquidi e componenti di illuminazione, il tutto guidato da sistemi operativi e di programmazione integrati. Alcuni quadri strumenti fungono anche da gateway CAN bus, ovvero sono responsabili di tutta la comunicazione dei dati in tutto il veicolo.

Tra gli indicatori più comuni e vitali troviamo:

• Indicatore livello carburante: visualizza la quantità rimanente di benzina o diesel nel serbatoio carburante.
• Indicatore temperatura liquido di raffreddamento del motore (indicatore di temperatura): indica la condizione della temperatura del liquido di raffreddamento del motore.

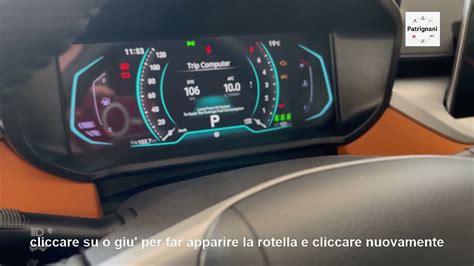

L'Active Info Display: Il Futuro è Qui

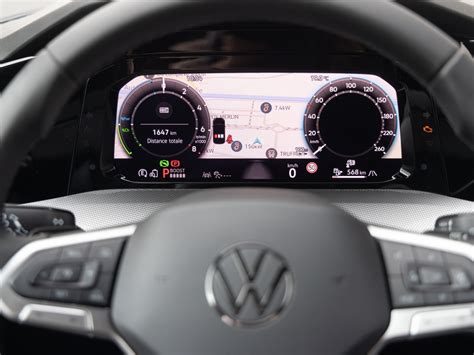

L'Active Info Display fornisce dati e informazioni riguardanti la vettura direttamente sulla plancia. Lo schermo ad alta risoluzione sostituisce il tradizionale tachimetro e consente di modificare le indicazioni sulla base delle esigenze personali, offrendo cinque diverse modalità di visualizzazione.

Per esempio, quando è impostata la modalità Navigazione, tachimetro e contagiri compaiono ai lati, in modo da lasciare maggiore spazio alla mappa. Se si vuole, informazioni quali quelle relative alle funzioni di guida, di navigazione e di assistenza possono essere integrate all'interno delle grafiche di tachimetro e contagiri. Inoltre, l'Active Info Display è collegato in rete anche con altri sistemi di assistenza della vettura. I dati del sistema infotainment visualizzati nella consolle centrale, come le immagini dei contatti telefonici o le cover dei CD, possono essere trasmessi anche direttamente nel campo visivo del conducente.

Potenziali Guasti e Soluzioni

Qualsiasi componente di un quadro strumenti integrato nel cruscotto può essere soggetto a guasti. Le motivazioni sono molteplici: dai difetti dei componenti prodotti in serie, ai problemi dovuti a una progettazione o trascurati, al calore e alle vibrazioni del veicolo stesso, fino al rovesciamento accidentale di liquidi sul quadro strumenti. Non bisogna dimenticare fattori esterni come connessioni scarse o cavi allentati.

Quando un quadro strumenti è difettoso, la diagnosi è fondamentale prima di procedere con la ricostruzione o la sostituzione. È importante sapere che tutti i quadri strumenti sono programmati per il veicolo e l'immobilizer, il che significa che in caso di sostituzione è necessario anche eseguire la programmazione del nuovo quadro strumenti per assicurarsi che funzioni. Tuttavia, rivolgersi a un servizio specializzato per il ricondizionamento elimina questa necessità. Professionisti qualificati possono testare ogni unità secondo parametri superiori a quelli operativi utilizzando soluzioni di prova appositamente progettate, sia prima che dopo la riparazione.

Una volta ricevuto il quadro, il team di tecnici si occupa di testarlo, ricondizionarlo e rispedirlo con una garanzia a vita a chilometraggio illimitato, eliminando così i problemi di riprogrammazione. I principali concessionari e officine specializzate utilizzano questi servizi consolidati, a testimonianza della loro affidabilità.

Dettagli Tecnologici Correlati al Funzionamento del Cruscotto

Il cruscotto e la sua strumentazione sono strettamente interconnessi con altri sistemi e tecnologie avanzate presenti nel veicolo.

Acceleratore Elettronico (E-Gas)

Sulle vetture odierne, l'acceleratore funziona come un sensore, rilevando direttamente attraverso la posizione del pedale la potenza richiesta dal conducente. In base al segnale di uscita, l'elettronica del motore regola la valvola a farfalla, la pressione di sovralimentazione e l'accensione. Il sistema elettronico facilita la gestione elettronica del motore, reagisce rapidamente ed è un requisito tecnico per il programma di controllo elettronico della stabilizzazione. Questo è un esempio di come i dati raccolti da un componente esterno influenzino direttamente il funzionamento del veicolo, con feedback che possono essere visualizzati sul cruscotto.

AdBlue® e il Catalizzatore SCR

Il catalizzatore SCR (Selective Catalytic Reduction, riduzione catalitica selettiva) converte selettivamente l'ossido di azoto (NOx) presente nel gas di scarico in azoto e acqua, evitando la formazione indesiderata di prodotti secondari. La conversione avviene utilizzando AdBlue® (ISO 22241-1 / AUS 32), un agente riducente sintetico a base di urea al 32,5%, che viene aggiunto in un serbatoio supplementare. Il dosaggio dipende dal flusso dei gas di scarico; in combinazione con un sensore NOx posizionato dietro il catalizzatore SCR, la centralina di gestione del motore assicura il dosaggio esatto. A seconda della vettura, il cliente deve provvedere anche al rifornimento di AdBlue®, autonomamente oppure a cura dell'officina convenzionata, tra un tagliando e l'altro. Il livello di AdBlue® è una delle informazioni che possono essere visualizzate sul cruscotto, fornendo al conducente un'indicazione importante per la manutenzione del veicolo.

Aerodinamica e Coefficiente Cx

L'aerodinamica di una carrozzeria influisce sul consumo di carburante, sulla velocità massima e sulla rumorosità. Le caratteristiche aerodinamiche sono sintetizzate dal coefficiente di resistenza aerodinamica (coefficiente cx) rilevato nella galleria del vento. Il coefficiente cx varia in base a diversi fattori, come per esempio la forma della carrozzeria (berlina, station wagon o due volumi). Anche la conformazione del sottoscocca può influire. La resistenza aerodinamica deriva dallo spostamento dell'aria intorno alla vettura e dall'attrito sulla superficie della vettura. La formula per calcolare la resistenza aerodinamica è: resistenza aerodinamica = velocità della vettura al quadrato x superficie frontale x coefficiente cx x ½ densità dell'aria.

La conformazione della carrozzeria Volkswagen, tipicamente efficiente in termini di aerodinamica, così come le dimensioni compatte di giunzioni e fessure, limitano la formazione di vortici favorendo una bassa resistenza aerodinamica e quindi consumi vantaggiosi ed emissioni contenute di CO2. Il fattore più importante è tuttavia la velocità della vettura, infatti la resistenza aerodinamica arriva a quadruplicare raddoppiando la velocità. Sebbene non direttamente visualizzato come un indicatore specifico, l'efficienza aerodinamica contribuisce a dati come il consumo di carburante, che vengono riportati sul cruscotto.

Air Curtain

“Air curtain” significa “barriera d'aria” e fa riferimento alle prese d'aria dalla forma affusolata presenti nel paraurti sulla parte frontale del veicolo. Le prese d'aria posizionate al di sotto dei fari assicurano che l'aria venga convogliata attraverso il paraurti per fuoriuscire solamente dietro i passaruota. Le ruote non vengono toccate. In questo modo si migliora l'aerodinamica aumentando contemporaneamente anche il carico aerodinamico della zona anteriore della vettura. Anche questo sistema, pur non avendo un indicatore diretto, contribuisce all'efficienza complessiva del veicolo, i cui effetti si riflettono sui dati di consumo mostrati al conducente.

Airbag

In abbinamento alla cintura di sicurezza, gli airbag riducono il rischio di lesioni gravi alla testa e alla gabbia toracica in caso di collisioni, in base alla gravità dell'incidente. Se i sensori di collisione registrano un impatto corrispondente al valore di attivazione, la centralina degli airbag attiva il generatore di gas, in grado di gonfiare gli airbag entro 35-45 millisecondi. Gli airbag attivati proteggono testa e torace distribuendo le sollecitazioni sulla superficie più ampia possibile. Già dopo 120 millisecondi il gas si dissolve e il sacco si sgonfia. La protezione ottimale è garantita quindi solamente se i passeggeri hanno allacciato correttamente la cintura di sicurezza, infatti gli airbag, unitamente ai pretensionatori, costituiscono un sistema di sicurezza coordinato. Oltre agli airbag frontali vengono proposti anche airbag laterali, per le ginocchia e un sistema di airbag per la testa. L'attivazione o un malfunzionamento degli airbag sono solitamente segnalati da spie luminose sul cruscotto, fornendo un'informazione critica sulla sicurezza del veicolo.

Alimentazione Bivalente

Oltre al serbatoio del metano, i modelli a metano bivalenti sono dotati anche di un efficace serbatoio della benzina, che consente un'autonomia complessiva maggiore per i viaggi nelle zone in cui la disponibilità di distributori di metano è limitata. Se la temperatura esterna scende sotto i meno dieci gradi e subito dopo un rifornimento di gas metano, l'avviamento necessita della benzina. La commutazione al metano avviene dopo poco tempo, non appena vengono ripristinate le condizioni di base per un funzionamento a metano corretto. Le informazioni sullo stato di alimentazione (benzina o metano) e sui livelli dei rispettivi serbatoi sono fondamentali e visualizzate sul quadro strumenti.

Ammortizzatore MacPherson

Per ammortizzatore MacPherson si intende una forma specifica di sospensioni a ruote indipendenti sull'asse anteriore di una vettura. L'ammortizzatore MacPherson crea una connessione tra il supporto ruota e la carrozzeria. L'ammortizzatore ha le seguenti funzioni: ammortizzazione della vettura, limitazione della corsa di compressione ed estensione (finecorsa di compressione e trazione), ammortizzazione delle vibrazioni, alloggiamento del cuscinetto dell'ammortizzatore per il collegamento alla carrozzeria e trasmissione del movimento dello sterzo. L'uso di materiali leggeri e ad alta resistenza riduce le masse non sospese, a tutto vantaggio delle caratteristiche di marcia e del comfort. I punti di forza di questo sistema sono da un lato la struttura compatta e più leggera, dall'altro l'ampia corsa dell'ammortizzatore. Sebbene non direttamente visualizzate, le condizioni delle sospensioni possono influenzare la stabilità e la sicurezza del veicolo, e anomalie gravi possono essere segnalate da apposite spie.

Anabbaglianti Permanenti / Luci Diurne

Le luci supplementari riducono il rischio di incidente alla luce del giorno. Gli anabbaglianti permanenti si riferiscono agli anabbaglianti accesi durante il giorno, mentre le luci diurne sono luci separate integrate nei fari anteriori. Le funzioni si attivano automaticamente all'avviamento del motore. Lo stato delle luci è sempre visibile sul cruscotto tramite appositi indicatori luminosi.

Angoli di Attacco e Rampa

Con angolo di attacco si intende l'angolo tra un piano orizzontale e l'inizio di una salita. L'angolo di rampa è l'angolo fino al quale la vettura può superare una rampa a bassa velocità senza toccare il sottoscocca sull'angolo della rampa. Queste informazioni sono rilevanti per la guida off-road o in condizioni particolari, e pur non essendo visualizzate direttamente, possono essere integrate con le informazioni di assistenza alla guida presenti sul cruscotto in veicoli specifici.

Antenna Diversity

Le onde elettromagnetiche delle stazioni radio e televisive vengono riflesse da grattacieli o montagne. Pertanto, un'antenna riceve non solo un segnale, ma anche un ritardo dei componenti di riflessione in ingresso, che può portare al deterioramento della qualità di ricezione. Questo fenomeno si chiama interferenza multipath. Con le antenne diversity, più antenne (fino a quattro) ricevono il segnale radio, mentre il ricevitore filtra in ampia misura l'interferenza del segnale attraverso la combinazione intelligente dei segnali delle antenne. Ciò garantisce la migliore qualità di ricezione e quindi un suono radio eccellente anche in situazioni di ricezione difficili. La qualità della ricezione radio, sebbene non un indicatore primario del cruscotto, è spesso parte dell'esperienza multimediale che può essere gestita o visualizzata tramite il display centrale collegato al quadro strumenti.

Apertura/Chiusura Comfort

Quando si blocca o sblocca la vettura, è possibile aprire o chiudere contemporaneamente tutti i finestrini elettrici (e su alcuni modelli anche il tetto scorrevole elettrico). È sufficiente tenere premuto il pulsante di apertura o chiusura sul radiocomando. Quando viene rilasciato, il processo di apertura o chiusura si interrompe immediatamente. Lo stesso vale con la chiave nella serratura. Lo stato di finestrini e tettuccio può essere visualizzato sul cruscotto o sul display centrale.

App Volkswagen e App-Connect

La app Volkswagen raggruppa vari servizi digitali destinati alla mobilità a 360 gradi. Grazie al collegamento dell'auto con lo smartphone, la app consente l'accesso mobile a innovative e utili funzioni del veicolo. App-Connect porta determinate app per smartphone sul touchscreen del sistema infotainment, per le due innovative tecnologie Apple CarPlayTM e Android AutoTM. Questo mostra come il cruscotto non sia più un sistema isolato, ma parte di un ecosistema digitale più ampio, con informazioni e funzionalità interconnesse.

Sistemi di Sospensione e Assetto

Il telaio è costituito da tutte le parti mobili di un veicolo che servono per creare un legame con la strada. Sono inclusi: ruote, organi di sospensione delle ruote, sospensioni, ammortizzatori, sterzo e freni. Esistono diversi tipi di sospensioni, ognuno con caratteristiche specifiche che influenzano la guidabilità e il comfort, e che possono essere gestite o monitorate tramite il cruscotto, specialmente con sistemi avanzati.

Asse a Bracci Obliqui

L'asse posteriore a bracci obliqui si distingue per le straordinarie caratteristiche di marcia e per il comfort. Nell'asse posteriore a bracci obliqui le ruote vengono guidate sui bracci, che si muovono in direzione obliqua rispetto all'asse longitudinale della vettura durante le fasi di compressione ed estensione. La struttura compatta consente un bagagliaio spazioso.

Asse a Doppio Braccio Trasversale

Nell'asse a doppio braccio trasversale, il supporto ruota è guidato da due bracci trasversali triangolari e da una barra di accoppiamento. L'ammortizzatore posizionato sul braccio trasversale inferiore assicura il supporto verticale. L'altezza ridotta e l'ampiezza di carico caratterizzano questo sistema di sospensione delle ruote, consentendo sospensioni particolarmente vantaggiose per gli assetti sportivi. Tra le altre cose, risulta favorevole per la trazione 4MOTION, la trasmissione di forze di carico elevate e un'elevata stabilità direzionale. L'asse a doppio braccio trasversale occupa poco spazio e, in combinazione con una barra di accoppiamento con la disposizione specifica, previene forti reazioni alla variazione di carico. Altre varianti sono l'asse a doppio braccio trasversale longitudinale (asse LDQ), molto compatto, e l'asse posteriore a braccio trapezoidale.

Asse Anteriore con Sospensioni Multilink a Quattro Bracci

In questo tipo di organi di sospensione delle ruote, la ruota è guidata da quattro bracci a forma di asta e dalla barra di accoppiamento. L'ammortizzatore sostiene il peso della vettura contro la carrozzeria tramite il braccio di supporto. Grazie agli elementi indipendenti di guida e ammortizzazione, questo principio costruttivo ha un grande potenziale per ottimizzare le caratteristiche cinematiche e di comfort. Gli effetti di trazione sul sistema di sterzo sono minimi.

Asse MacPherson

Con questi organi di sospensione delle ruote, la funzione di guida della ruota è svolta da un braccio trasversale sotto il centro della ruota (di solito il braccio trasversale triangolare inferiore), un ammortizzatore e una barra di accoppiamento. Il braccio trasversale è collegato al telaio ausiliario tramite due cuscinetti in gomma-metallo. La disposizione dei due cuscinetti in gomma rispetto al centro della ruota e una configurazione caratteristica idonea garantiscono risultati ottimali in termini di agilità, sicurezza di guida e comfort, senza interferenze reciproche. Questa configurazione dell'asse si traduce nella pratica in un elevato comfort di marcia e in una buona sicurezza di guida. I vantaggi dell'asse MacPherson consistono in masse non sospese basse, una grande base di supporto, forze limitate e ingombri ridotti. Questa configurazione, che prende il nome dal suo inventore, è stata ulteriormente ottimizzata nel corso dei decenni ed è oggi la struttura di serie per molti veicoli fino alla classe media.

Asse Posteriore a Braccio Trapezoidale

Il supporto ruota dell'asse posteriore a braccio trapezoidale è caratterizzato da un braccio trapezoidale sottostante, un braccio trasversale superiore e una barra di accoppiamento posizionata dietro il braccio trapezoidale. La molla è incernierata sul braccio trapezoidale con una configurazione compatta, mentre l'ammortizzatore è incernierato al supporto ruota. Questa conformazione consente eccellenti caratteristiche di guida e maneggevolezza con un comfort straordinario.

Asse Posteriore con Sospensioni Multilink

L'asse posteriore con sospensioni multilink, o anche asse posteriore multibraccio, è una nuova configurazione dell'asse posteriore, in cui tre bracci trasversali e un braccio longitudinale per ruota (principio dei quattro bracci) assorbono rispettivamente forze diverse. In questo modo la dinamica longitudinale e quella trasversale possono essere definite in modo mirato e quasi indipendente l'una dall'altra, ottenendo un elevato grado di stabilità di marcia e comfort. Con solo lievi modifiche strutturali, l'asse posteriore con sospensioni multilink è adatto sia per l'impiego su veicoli a trazione anteriore sia a quattro ruote motrici.

Assetto Adattivo con Stabilizzazione Attiva del Rollio

L'assetto adattivo con stabilizzazione del rollio attiva elettromeccanica è in grado di ridurre il rollio in curva. Poiché non si basa su un funzionamento idraulico, come le tradizionali barre antirollio, bensì elettromeccanico, il sistema è in grado di reagire molto più velocemente, entro i propri limiti, attivandosi già ai bassi regimi. Precisione di sterzata, agilità e stabilità, così come la trazione su terreni irregolari, possono quindi risultarne sensibilmente aumentate. I sistemi di assetto adattivo possono essere configurati dal conducente tramite il cruscotto, scegliendo tra diverse modalità di guida (es. "Normal" o "Sport"), con le relative informazioni visualizzate sul display.

Tipi di Assetto

• Sospensioni sportive: Con una carrozzeria ribassata e un assetto specifico di molle, ammortizzatori e barre antirollio per un piacere di guida ancora maggiore e un comfort ottimale.
• Assetto per superfici irregolari: Rispetto all'assetto normale, è più alto con una maggiore altezza dal suolo e sospensioni, ammortizzatori e stabilizzatori adattati alle condizioni specifiche.
• Assetto Sport Select: L'assetto Sport Select include una carrozzeria ribassata di circa 15 mm e ammortizzatori commutabili. Con la semplice pressione di un tasto, il conducente può scegliere tra le due regolazioni dell'assetto “Normal” o “Sport”.

Assistente di Frenata Idraulico (HBA) / Comfort (HBA)

L'assistente di frenata Comfort di Volkswagen supporta il conducente in caso di frenata di emergenza o da panico. L'assistente di frenata idraulico (HBA) utilizza la velocità di attivazione del pedale del freno per rilevare se il conducente richiede una frenata di emergenza e aumenta automaticamente la pressione frenante fino al settore di attivazione dell'ABS, finché il conducente tiene premuto il pedale del freno. Se il conducente diminuisce la pressione frenante preimpostata, il sistema riduce la pressione frenante al valore preimpostato. L'assistente in frenata Comfort è in grado di ridurre significativamente la distanza di arresto. Il funzionamento del sistema è quasi impercettibile per il conducente. Il funzionamento di questi sistemi di assistenza alla guida può essere segnalato o monitorato tramite indicatori specifici sul cruscotto, aumentando la consapevolezza del conducente in situazioni critiche.

Ricambi e Compatibilità

Quando si tratta di ricambi per il cruscotto o altri componenti del veicolo, è fondamentale considerare la compatibilità. La maggior parte dei ricambi di carrozzeria sono uguali a prescindere dall'alimentazione e dalla motorizzazione dell'auto. Tuttavia, in presenza del codice del ricambio nella scheda, per verificare la compatibilità bisogna controllare che il codice coincida con quello presente sul ricambio originale. Se è impossibilitato a verificarlo in quanto ancora montato, si consiglia di contattare la concessionaria o qualsiasi altra concessionaria d'Italia fornendo il telaio, in modo che possano fornire tutti i codici relativi al ricambio, permettendo così di verificare la compatibilità.

È importante notare che, per esempio, per un portellone posteriore completo s'intende completo di lunotto, ma consigliamo sempre di riverniciare il prodotto a causa di possibili ammaccature. Per quanto riguarda le parti di carrozzeria, si intendono solo lamiera, escluse guarnizioni ecc.

Per i motori, il termine "motore completo" include coppa olio e testa completa, ad esclusione di tutti gli altri organi esterni. Questi organi esterni sono ceduti gratuitamente, salvo diversi accordi specificati.

Vantaggi per i Professionisti del Settore

Per meccanici, carrozzieri, elettrauto, meccatronici, gommisti o qualsiasi altro professionista che lavora nel mondo della riparazione auto, esistono vantaggi specifici. Si mira a creare una collaborazione duratura con chi, come noi, tiene ai propri clienti servendoli solo con la massima qualità, serietà e onestà. Per questo è stato creato uno spazio di condivisione dove i professionisti possono accedere a vantaggi esclusivi come:

• Macchine in anteprima: Per servire meglio i clienti, vengono comunicate le macchine che sono appena entrate nel centro demolizione, così da poter acquistare prima di tutti i pezzi di ricambio.
• Novità del settore: È possibile rimanere sempre aggiornati sulle novità, così da essere sempre pronti con i clienti. I professionisti cercano per i loro clienti le novità più interessanti per non fargli perdere un colpo.
• Sconti dedicati e personalizzati: Vengono offerti sconti dedicati e personalizzati da dedicare ai clienti per rendere il servizio ancora più competitivo.

Questi vantaggi sono pensati per supportare gli operatori del settore, specialmente coloro che forniscono una partita IVA di un autoriparatore autorizzato al montaggio, garantendo una rete di assistenza e fornitura di alta qualità.
