Supporti Trapezio BMW E46: Guida Completa alla Sostituzione e Approfondimenti

La manutenzione dei componenti delle sospensioni è cruciale per garantire la sicurezza, la stabilità e il comfort di guida della propria BMW E46. Tra i vari elementi soggetti ad usura, i bracci oscillanti anteriori, noti anche come "supporti trapezio" o "braccetti", rivestono un ruolo fondamentale. La loro integrità è direttamente correlata all'allineamento delle ruote e alla reattività dello sterzo.

Sintomi di Usura e Diagnosi

Il principale motivo per il quale molti proprietari di BMW E46 decidono di sostituire i bracci oscillanti è il consumo anomalo delle gomme anteriori. Un consumo precoce sul lato interno del pneumatico è un segnale evidente che i bracci oscillanti potrebbero essere "alla frutta". Sotto l'azione del peso dell'auto, i bracci usurati possono far lavorare male le gomme, facendole aprire verso l'esterno e inducendo un camber negativo. Osservando frontalmente l'auto, le gomme convergono verso l'alto e il peso maggiore si concentra sull'interno della gomma, portando a un'usura accelerata in quella zona.

Oltre al consumo irregolare delle gomme, un altro sintomo comune di bracci oscillanti usurati è l'eccessiva sensibilità dello sterzo alle imperfezioni della strada. Avvallamenti o le tipiche giunzioni tra due strati di asfalto di diverse corsie possono causare importanti sollecitazioni allo sterzo. Se non tenuto saldamente, il volante può indurre l'auto a tirare da un lato o dall'altro, compromettendo la precisione di guida e la sicurezza, specialmente a medie-alte velocità, dove lo sterzo impreciso può generare una notevole apprensione.

Un metodo diagnostico efficace, come suggerito anche da alcuni gommisti esperti, consiste nel verificare il movimento del giunto più vicino al disco a ruote sollevate. Esercitando una forza significativa sul lato basso del cerchione, come a voler tirare verso l'esterno, un giunto usurato tenderà a muoversi. In tal caso, cambiare le gomme senza prima sostituire i bracci oscillanti risulterebbe inutile, poiché le nuove gomme si consumerebbero allo stesso modo sul lato esterno.

Scelta dei Ricambi: Originali, Aftermarket e Varianti Performance

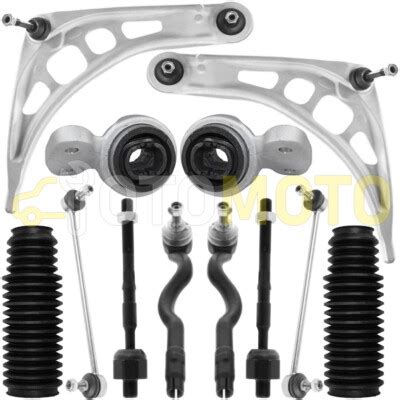

La scelta dei bracci oscillanti di ricambio è un aspetto cruciale. I bracci originali BMW, sebbene di alta qualità, sono generalmente i più costosi, con un prezzo che può essere almeno il doppio rispetto alle alternative aftermarket. Tuttavia, esistono produttori aftermarket che offrono prodotti di eccellente qualità, spesso fornitori anche per le case automobilistiche.

Tra i marchi aftermarket più apprezzati, i LEMFÖRDER sono spesso citati come una scelta equivalente all'originale, con molti utenti che ritengono siano proprio i componenti montati da BMW in primo equipaggiamento. Un'altra opzione molto discussa è rappresentata dai TRW, che possono offrire un buon equilibrio tra prezzo e prestazioni, anche se i pareri su di essi possono variare.

È consigliabile evitare marchi con una reputazione meno solida, come i Vema, per i quali molti utenti riportano una durata inferiore. Per chi cerca la massima longevità e prestazioni, i Meyle HD sono ampiamente considerati i migliori sul mercato, noti per la loro robustezza e durata superiori.

Inoltre, per gli appassionati di tuning o per chi desidera migliorare ulteriormente la dinamica di guida, sono disponibili kit di bracci regolabili. Questi bracci sono realizzati in acciaio di alta qualità, saldati con precisione e spesso verniciati di blu, indicando una natura performance-oriented. Dalla progettazione alla produzione, questi componenti seguono un processo rigoroso, con misurazioni tramite braccio CMM e scanner 3D. I prototipi sono sottoposti a severi test per eliminare ogni problema, e team specializzati offrono supporto tecnico per l'installazione. La possibilità di acquistare ciascun elemento del kit separatamente e la spedizione in quasi ogni parte del mondo, con costi calcolati automaticamente per l'UE (isole escluse) e il Regno Unito, rendono queste soluzioni accessibili a una vasta platea di clienti soddisfatti.

Procedura di Sostituzione dei Bracci Oscillanti Anteriori

La sostituzione dei bracci oscillanti è un'operazione che richiede precisione e l'uso di attrezzi specifici. Sebbene sia possibile eseguirla con le proprie mani, è fondamentale seguire scrupolosamente i passaggi per garantire un lavoro corretto e sicuro.

Preparazione e Accesso

1. Messa in sicurezza del veicolo: Prima di iniziare qualsiasi lavoro, è essenziale sollevare l'auto in modo sicuro e posizionarla su cavalletti robusti. Rimuovere le ruote anteriori per avere accesso ai componenti.
2. Rimozione del carter: Occorre togliere il carter di plastica più vicino al paraurti, rimuovendo i fermi che lo vincolano al paraurti stesso e le quattro viti a croce. Questo passaggio consente un migliore accesso all'area di lavoro.
3. Accesso alle cuffie dello sterzo: Successivamente, occorre rimuovere le due coperture in plastica che proteggono le cuffie della scatola di sterzo, che sono semplicemente fissate a incastro.

Svincolo dei Bracci Oscillanti

I bracci oscillanti sono vincolati attraverso i perni di due giunti sferici e attraverso i silent block.

1. Allentamento dei perni: Allentare i perni che fissano i silent block e i bulloni dei giunti sferici. Il consiglio è solo di allentarli inizialmente, in modo che quando si lavorerà con l'estrattore, il braccio non cada improvvisamente.

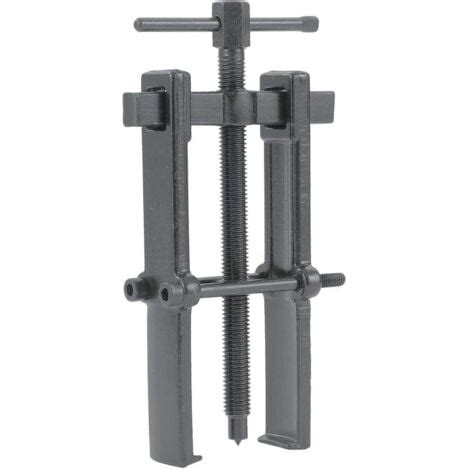

2. Svincolo del giunto sferico: Per svincolare il braccio dal giunto sferico, è consigliabile utilizzare un estrattore e una forchetta specifica (non quella per gli spaghetti!). Una volta fissato bene l'estrattore, si può svitare la sua vite che preme sul perno del giunto, facendolo staccare con un "rumoroso botto". Questo è un fenomeno normale e il metodo è consigliato dal TIS (Technical Information System) di BMW. Alcuni meccanici, sebbene meno consigliato, optano per martellate dirette, ma l'estrattore è la soluzione più sicura e conforme alle indicazioni del produttore.
3. Rimozione del tirante dello sterzo (opzionale): Per lavorare più agevolmente con l'estrattore sul giunto del braccio, è possibile rimuovere preventivamente il tirante dello sterzo. Questo può essere smontato dal mozzo svitando il relativo bullone completamente con una chiave da 18 e poi usando l'estrattore allo stesso modo descritto per il braccio.
4. Rimozione dei silent block: Ovviamente, è necessario anche smontare i silent block associati ai bracci.

Installazione dei Nuovi Bracci

1. Lubrificazione: Prima di inserire i perni dei giunti sferici dei nuovi bracci all'interno delle loro sedi per poi avvitarli, è consigliabile, come indicato dal TIS, ungerli con un po' di sapone (sapone neutro liquido è l'ideale). Questo faciliterà l'inserimento.
2. Inserimento e allineamento: Inserire i perni prima a mano. Dopo aver avvitato parzialmente i due bulloni (quello centrale e quello vicino al mozzo) e verificato che i due perni dei giunti siano correttamente entrati nelle loro sedi, è possibile spingerli con l'aiuto di un cric per poter stringere completamente i bulloni. È fondamentale assicurarsi che i bracci siano in posizione di "riposo" (come se l'auto fosse a terra con il suo peso) prima di serrare definitivamente i bulloni dei silent block, per evitare tensioni indesiderate nella gomma del silent block e prolungarne la durata.
3. Rimontaggio: Eseguire i passaggi inversi per rimontare il tirante dello sterzo (se rimosso), le coperture delle cuffie e il carter di plastica.

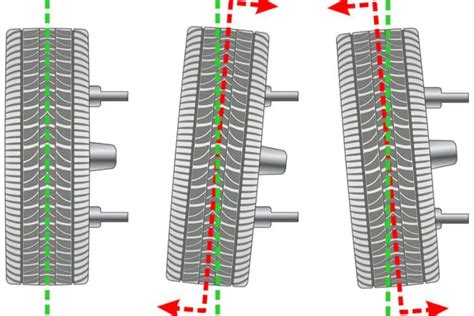

4. Controllo e Allineamento: Dopo la sostituzione dei bracci oscillanti, è assolutamente indispensabile effettuare un'accurata convergenza e, se possibile, un controllo completo della geometria delle sospensioni. Questo garantisce che le ruote siano correttamente allineate, prevenendo nuovi consumi anomali delle gomme e ripristinando la precisione di guida.

Considerazioni Finali

La sostituzione dei bracci oscillanti è un intervento di manutenzione che può migliorare significativamente la stabilità, la maneggevolezza e la sicurezza della BMW E46. La scelta di ricambi di qualità e l'esecuzione accurata della procedura, magari consultando anche le risorse come il TIS di BMW, sono fondamentali per ottenere un risultato duraturo e performante. Molti adattatori sono stati prodotti e migliaia di clienti soddisfatti in tutto il mondo testimoniano l'importanza di affrontare con serietà la manutenzione di questi componenti critici. Un buon reportage come quello descritto può essere di grande utilità per altri appassionati e proprietari di BMW E46 che intendono dedicarsi alla cura della propria auto.
