La scelta e il dimensionamento degli iniettori rappresentano una fase critica nella preparazione di un motore ad alte prestazioni. La complessità di questo componente risiede nel suo ruolo di interfaccia tra l'elettronica di gestione e la dinamica dei fluidi all'interno del condotto di aspirazione. Un sistema di iniezione ben progettato non si limita a erogare carburante, ma deve garantire una nebulizzazione ottimale e una costanza di portata in ogni condizione operativa, dal minimo fino al regime di massima potenza.
Differenze tra motori aspirati e sovralimentati
La domanda se il motore è aspirato o compresso è necessaria per il corretto dimensionamento della portata iniettore, infatti la richiesta di carburante tra le due tipologie di motore è differente. Un motore aspirato generalmente necessita di un rapporto aria-benzina (per la massima potenza) pari a 0,88-0,90 lambda (più o meno da 13:1 a 13.2:1 AFR), mentre un motore turbo o supercharged gradisce rapporti più vicini a 0,80 lambda (11.7:1 AFR) per esprimere la massima potenza.
Questa discrepanza è dettata da esigenze termodinamiche e di sicurezza operativa. La seconda domanda è legata alle emissioni: un motore ad alte prestazioni di solito tende a girare “grasso”, in quanto un po’ di carburante in più aiuta a raffreddare i pistoni e ci assicura che tutto l’ossigeno venga bruciato, garantendo la massima potenza. Nei motori sovralimentati, il controllo della temperatura in camera di combustione è essenziale per evitare fenomeni di detonazione, rendendo l'arricchimento della miscela una pratica consolidata per preservare l'integrità del motore.
Calcolo empirico e teorico della portata
Adesso la domanda che tutti fanno: quanti cavalli ha? In modo piuttosto empirico possiamo scegliere il nostro iniettore in base alla massima potenza che dovrà sviluppare il motore. Ovviamente un iniettore per cilindro significa che la potenza massima va prima divisa per il numero di cilindri. In realtà ci sono dei calcoli standard da fare che ovviamente sono approssimativi e per certi versi lasciano ovviamente il tempo che trovano, ma che sono diffusamente utilizzati per capire in linea di massima il dimensionamento degli iniettori.
Per calcolare il consumo di carburante (in lbs/hr) a WOT (Wide Open Throttle) la formula è: (Potenza × BSFC) / (Numero iniettori × Duty Cycle). Moltiplicando il risultato per 0,45 abbiamo i kg/hr che per noi sono più chiari. Il BSFC (Brake Specific Fuel Consumption) generico per un 4 valvole aspirato dovrebbe essere intorno a 0,45, mentre il duty cycle idealmente dovrebbe stare intorno all'80%. Il BSFC varia significativamente tra motori aspirati e turbo; motori con intercooler efficienti possono operare con BSFC più bassi, riducendo la portata iniettori richiesta.
Parametri operativi e duty cycle
Il dimensionamento degli iniettori segue formule precise che considerano potenza target, BSFC e duty cycle massimo. La formula base è: Portata = (HP × BSFC) / (N° iniettori × Duty Cycle × 0,52). Per un motore da 400 CV con BSFC di 0,5 e duty cycle dell’80%, ogni iniettore deve erogare almeno 600 cc/min. Il duty cycle massimo raccomandato è l’80% per garantire linearità di erogazione e durata dell’elettrovalvola. Duty cycle superiori al 90% causano surriscaldamento dell’avvolgimento elettrico e perdita di precisione nelle aperture brevi.
Dovresti considerare il consumo specifico del motore alla massima potenza, ottenendo quindi quanti g/carburante necessiti per ogni ciclo e quanti g/carburante al minimo. Fatto ciò devi considerare quanto tempo hai per fare l'iniezione. Con tali valori cerchi un iniettore che possa garantirti tale quantità nel tempo corretto e nell'insieme di iniettori devi selezionare un iniettore ed un sistema di alimentazione (pompe, regolatori) che abbiano un range di lavoro tale da coprire entrambe le esigenze: alta portata per la massima potenza, grande velocità e capacità di nebulizzare piccole quantità per il minimo.

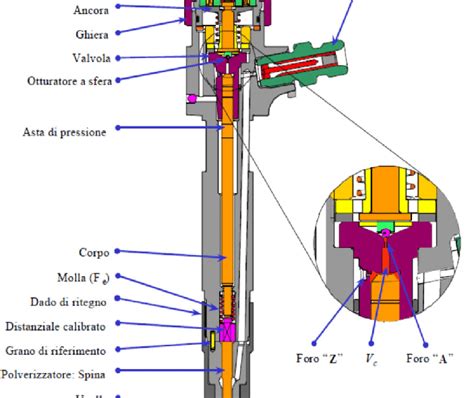

Tecnologie costruttive e impedenza
Gli iniettori high flow si distinguono per tecnologia costruttiva e caratteristiche di spruzzo. I modelli low impedance (2-4 ohm) offrono tempi di apertura più rapidi ma richiedono driver specifici nella centralina per evitare sovracorrenti. La geometria dell’ugello influenza la qualità della nebulizzazione e la penetrazione del getto nel cilindro. Ugelli conici producono spray ampi ideali per motori ad alte prestazioni, mentre quelli pencil creano getti concentrati adatti per camere di combustione compatte.
Non sapendo assolutamente niente del mercato su questi prodotti, spesso ci si limita a guardare le marche classiche Bosch e Magneti Marelli. Tuttavia, bisogna prestare attenzione alla resistenza: iniettori con resistenze elevate (alta impedenza) sono spesso preferibili per applicazioni stradali o dove non si vogliano stressare i driver della centralina. È necessario considerare che, su automobili, quando si parla di iniettori piccoli non esiste il problema di tempi di iniezione troppo lunghi, ma il discorso cambia radicalmente quando servono 1000 o 1500 cc/min o se si superano regimi di rotazione elevatissimi.
La gestione dei transitori e il pattern di spruzzo
Infine, c’è la possibilità di selezionare l’iniettore in base al “pattern” di spruzzo, ovvero in base alla forma del cono di emissione nel condotto. Di solito quelli a doppio getto si usano per essere montati vicino alla testa nei motori 16v, in modo che ogni getto vada a finire in un condotto verso la rispettiva valvola. Un iniettore a 2 getti, se non richiesto dal condotto specifico, può risultare controproducente per il successivo sgrondamento di benzina dalle pareti.
La linearità degli iniettori high flow decade per tempi di apertura inferiori ai 2-3 millisecondi, creando problemi di minimo e transitori. La compensazione si ottiene attraverso tabelle di correzione "dead time" che aggiungono offset fissi ai tempi di iniezione brevi. Il test finale della calibrazione richiede misurazioni del rapporto aria/combustibile in tutte le condizioni operative; wideband lambda meter con sensori Bosch LSU 4.9 garantiscono precisione sotto l’1% in tutto il range di funzionamento.
Importanza dell'omogeneità dei flussi
Fin’ora abbiamo parlato di dati “IDEALI”, ma nel mondo reale anche le aziende più grandi, e con il controllo qualità più elevato, non sono in grado di fornire prodotti identici tra loro al 100%. Ecco perché ci sono aziende che comprano grandi stock di iniettori, li testano in condizioni identiche e creano dei set di iniettori il più possibile uguali, in modo da garantire una elevata omogeneità di iniezione tra un cilindro e l’altro.
Il flow matching tra iniettori dello stesso set non deve superare il 2% per garantire uniformità di carburazione tra i cilindri. Differenze maggiori causano squilibri di potenza e temperature di scarico disomogenee. Se hai dei dubbi sul corretto dimensionamento e quindi vuoi controllare, devi partire calcolando tutto; se vuoi fare delle prove empiriche puoi usare l'accetta con le formule citate, ma ricorda che la precisione del set bilanciato è ciò che differenzia un motore affidabile da uno soggetto a rotture precoci.
IL MECCANICO NON TI DIRA' MAI DI FARLO! PULIZIA INIETTORI
Pressione del carburante e stabilità del sistema
La pressione del carburante influenza direttamente la portata erogata secondo la legge della radice quadrata. Aumenti di pressione del 44% raddoppiano la portata, mentre riduzioni del 25% la diminuiscono del 50%. Il regolatore di pressione deve mantenere differenziali costanti rispetto alla pressione del collettore di aspirazione. Nei turbo questo richiede regolatori referenced che compensano automaticamente le variazioni di boost.
La temperatura del carburante modifica la densità e quindi la massa iniettata a parità di volume. Incrementi di 20°C riducono la densità del 2%, richiedendo compensazioni nei tempi di iniezione. La calibrazione degli iniettori high flow richiede la modifica delle costanti di portata nella centralina e la ridefinizione delle mappe di correzione. Il valore IFR (Injector Flow Rate) deve essere aggiornato con la portata effettiva misurata al banco prova. Discrepanze tra valore dichiarato e reale possono raggiungere il 5-10%, influenzando significativamente la carburazione finale.
Configurazione avanzata: dual injection
In applicazioni estreme o dove si richieda un range di utilizzo molto ampio, esiste la possibilità di utilizzare due iniettori per cilindro. La strada da seguire è quella di due iniettori, uno a valle più piccolo ed uno a monte più grosso, che devono fornire in coppia la portata necessaria al motore più un 15% di sicurezza. Fossi in te, userei due rail con polmoncino in modo da stabilizzare la pressione.
L'iniettore posto prima della farfalla ad alti regimi lavora da solo, mentre quello per i bassi lavora solo a bassi regimi. La centralina permette di scegliere se farli sparare insieme (oltrepassato un certo duty, rpm, map, ecc.) o se fare una transizione. Va da sé che con questa configurazione quello a valle della farfalla può avere una portata minore di quello posizionato a monte, garantendo così una nebulizzazione perfetta anche ai bassi giri, senza sacrificare la potenza massima richiesta agli alti regimi.
