Test degli iniettori di gasolio: dalla diagnosi fai-da-te ai banchi prova professionali

Il sistema di iniezione del carburante di un veicolo è un componente cruciale per le prestazioni, l'efficienza e la longevità del motore. Quando gli iniettori di carburante non funzionano correttamente, i sintomi possono manifestarsi rapidamente, influenzando direttamente il funzionamento del motore e portando a costosi danni se non affrontati tempestivamente. Comprendere come testare gli iniettori di carburante è fondamentale per ogni proprietario di veicolo o meccanico.

L'importanza degli iniettori di carburante

Gli iniettori di carburante sono dispositivi di precisione responsabili dell'erogazione della quantità esatta di carburante nella camera di combustione al momento giusto. Per prestazioni ottimali e per funzionare correttamente, il motore ha bisogno del giusto rapporto tra carburante e aria, che può variare a seconda delle sue esigenze. Se questa miscela non è corretta o non viene fornita correttamente, il motore semplicemente non funzionerà come dovrebbe, e rischierebbe dei guasti.

Quando gli iniettori sono in buone condizioni, il motore funziona in modo fluido, il carburante brucia in modo efficiente e le emissioni rimangono pulite. Tuttavia, quando gli iniettori si intasano, perdono o non funzionano correttamente, i sintomi si manifestano rapidamente, come:

• Minimo irregolare o mancata accensione: Il motore potrebbe vibrare o avere interruzioni nel funzionamento, specialmente a bassi regimi.
• Scarsa accelerazione o esitazione: Il veicolo potrebbe rispondere lentamente all'acceleratore o avere momenti di incertezza durante l'accelerazione.
• Riduzione dell'efficienza del carburante: Un iniettore difettoso può portare a un consumo di carburante eccessivo, poiché il motore tenta di compensare una miscela aria-carburante errata.
• Avviamento difficoltoso (a caldo o a freddo): Il motore potrebbe avere difficoltà ad avviarsi, sia quando è freddo che quando ha raggiunto la temperatura di esercizio.
• Forte odore di carburante vicino allo scarico: Un iniettore che perde può rilasciare carburante incombusto, causando un odore distintivo.
• Spia di controllo del motore accesa: I sistemi diagnostici di bordo (OBD) memorizzeranno informazioni nell'unità di controllo del motore (ECU) sullo stato dei componenti, inclusi gli iniettori di carburante. In caso di problemi, lo scanner dovrebbe leggere codici di errore come P0200 (un guasto con più iniettori), codici nell'intervallo da P0201 a P0208 (che indicano un problema con iniettori specifici) o codici tra P0300 e P0308 (generalmente correlati a guasti del carburante o mancata accensione).

Individuare tempestivamente i problemi agli iniettori previene costosi danni al motore o al catalizzatore.

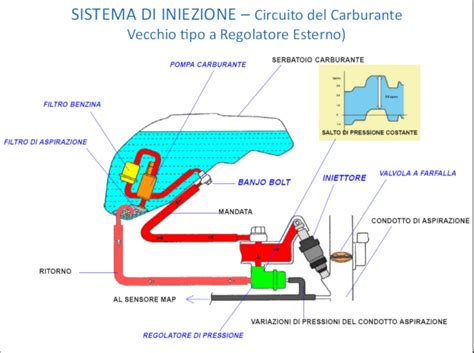

Sistemi di iniezione del carburante: una panoramica

I sistemi di iniezione carburante sono generalmente classificati in due categorie principali:

• Iniezione indiretta: In questo sistema, tutti i cilindri hanno i propri iniettori di carburante, e il carburante viene iniettato nel collettore di aspirazione. L'iniezione sequenziale offre un miglioramento dell'efficienza del carburante ed è un sistema molto più rispettoso delle emissioni. È qui che ogni iniettore è controllato separatamente, quindi ognuno spruzza carburante solo quando la valvola di aspirazione si apre.
• Iniezione diretta: Sviluppato inizialmente per i motori diesel, ora è la tecnologia principale anche per i motori a benzina. Il carburante viene erogato direttamente ai cilindri, il che significa un maggiore controllo e precisione, riducendo sia i consumi che le emissioni.

Un moderno sistema di iniezione carburante è estremamente preciso, efficiente e controllabile, ma poiché si tratta di un kit di precisione, di tanto in tanto qualcosa può andare storto.

Metodi fai-da-te per controllare gli iniettori del carburante

Per i meccanici e gli appassionati di auto, esistono diversi metodi per diagnosticare potenziali problemi agli iniettori, che vanno da semplici controlli visivi a test più tecnici.

1. Ispezione visiva iniziale

Iniziare con le basi è sempre una buona pratica. Conduci un'ispezione visiva del motore. Quello che stai cercando sono segni evidenti che qualcosa non va: c'è una fuoriuscita di carburante che indicherebbe una perdita? Qualcosa è scollegato? C'è un'usura sostanziale sui cablaggi o sui connettori? È una buona idea controllare anche i componenti per eventuali tubi piegati o attorcigliati, connettori elettrici danneggiati o un serbatoio del carburante ammaccato che potrebbe impedire il corretto funzionamento del modulo della pompa carburante.

2. Test di ascolto (con stetoscopio o cacciavite)

Questo è un metodo semplice per valutare il funzionamento meccanico di un iniettore. Lasciare girare il motore al minimo. Posizionare la punta di uno stetoscopio da meccanico (o di un cacciavite, usando il manico come leva per l'orecchio) sull'iniettore. Ascolta per un suono coerente di "clic". Questo suono indica che l'elettrovalvola interna dell'iniettore sta funzionando. Se un iniettore emette un suono debole, irregolare o è completamente silenzioso, potrebbe essere difettoso.

3. Test di resistenza elettrica (con multimetro)

Un guasto elettrico può causare mancati avviamenti o mancate accensioni. Un modo per eseguire il test è con un multimetro mentre il veicolo è spento.

1. Scollegare il connettore elettrico dell'iniettore.
2. Impostare il multimetro su Ohm (Ω).
3. Misurare la resistenza tra i due terminali dell'iniettore.
4. Confrontare la lettura con le specifiche del produttore del veicolo. L'intervallo normale per la maggior parte dei motori a benzina è solitamente tra 12 e 17 Ohm. Una lettura significativamente più alta o più bassa, o una lettura di circuito aperto (OL), indica che l'iniettore è difettoso e necessita di sostituzione.

4. Test della pressione del carburante

Per verificare che venga erogata la corretta quantità di carburante, è necessario eseguire un test della pressione del carburante. Questa è una procedura abbastanza semplice che richiede un manometro per carburante.

1. Installare il manometro nella linea del carburante (seguendo le istruzioni specifiche del veicolo per il punto di connessione).
2. Far funzionare la pompa del carburante (spesso accendendo il quadro senza avviare il motore, o avviando brevemente il motore).
3. Annotare la lettura della pressione.
4. Confrontarla con le specifiche del produttore. Pressioni troppo basse possono indicare un problema con la pompa del carburante, un filtro del carburante intasato o una perdita nel sistema, che potrebbe anche essere causata da un iniettore che perde. Pressioni troppo alte sono meno comuni ma possono indicare un regolatore di pressione difettoso.

Diagnostica avanzata con strumenti professionali

Mentre i metodi fai-da-te possono identificare problemi evidenti, gli strumenti diagnostici professionali offrono un livello di precisione e dettaglio ineguagliabile.

Utilizzo di scanner OBD2 avanzati (come XTOOL D8W)

Le auto moderne si basano sull'iniezione di carburante controllata dalla centralina elettronica (ECU). Uno strumento di scansione avanzato come il tablet diagnostico XTOOL D8W OBD2 rende il test degli iniettori accurato ed efficiente. Le sue caratteristiche principali per la diagnosi dell'iniettore includono:

• Controllo bidirezionale (test attivi): Questo permette alla centralina di comandare individualmente l'apertura e la chiusura degli iniettori. Se un cilindro non risponde ai comandi (ad esempio, il regime del motore non cambia quando si attiva un iniettore specifico), si è individuato l'iniettore difettoso.
• Flusso di dati in tempo reale (Live Data): Consente di monitorare parametri critici in tempo reale, come le regolazioni del carburante (fuel trims), i giri al minuto (RPM), la larghezza dell'impulso dell'iniettore (injector pulse width) e la pressione del carburante. Letture anomale in questi parametri possono confermare problemi agli iniettori, come una miscela magra (lean) o ricca (rich).
• Lettura e cancellazione codici di errore (DTC): La lettura dei codici di errore, in particolare quelli relativi alle mancate accensioni (serie P0300), aiuta a identificare i cilindri problematici.
• Funzioni a livello di rivenditore: Alcuni scanner avanzati offrono funzioni come la codifica ECU e altre funzioni speciali non disponibili sugli scanner di base, che possono essere utili per la diagnosi e la riparazione completa.
• Ampia compatibilità: Scanner come l'XTOOL D8W funzionano con un gran numero di marchi automobilistici globali, sia per sistemi OBD2 che per sistemi ECU più avanzati.

Come testare gli iniettori con XTOOL D8W:

1. Collegare il D8 alla porta OBD2 del veicolo (solitamente situata sotto il cruscotto).
2. Lasciare che lo strumento rilevi automaticamente il numero di telaio (VIN) del veicolo o inserirlo manualmente.
3. Navigare nel menu fino a "Test attivi" (Active Tests) e selezionare "Iniettore di carburante" (Fuel Injector).
4. Attivare ogni iniettore singolarmente, ascoltando attentamente le variazioni nel regime del motore.
5. Confrontare i dati in tempo reale (come la larghezza dell'impulso e le regolazioni del carburante) attraverso i diversi cilindri per identificare eventuali discrepanze.

Questo metodo è più affidabile rispetto ai controlli manuali con stetoscopio o ai semplici test di resistenza, evitando costose supposizioni e sostituzioni non necessarie.

2. Test di bilanciamento dell'iniettore di carburante (avanzato)

Questo test, solitamente eseguito in officina, misura la quantità di carburante erogata da ciascun iniettore monitorando la caduta di pressione del carburante nel sistema. È possibile eseguire una versione semplificata di questo test anche a casa con uno strumento di scansione appropriato che permetta di controllare i tempi di iniezione o la quantità di carburante per ciclo.

Test specifici per motori diesel: banchi prova e vacuometri

Nel mondo della manutenzione dei motori diesel, la precisione è tutto. Gli iniettori common rail sono componenti fondamentali, ma possono essere soggetti a diverse problematiche come usura, incrostazioni dovute a carburante di scarsa qualità, perdite interne che portano a cali di pressione e malfunzionamenti elettronici.

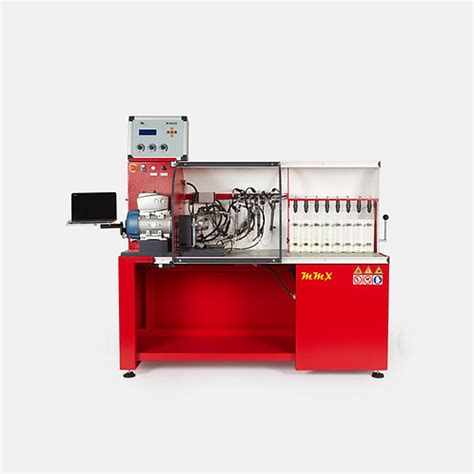

1. Il ruolo essenziale del banco prova

Per officine specializzate nel settore diesel, disporre di strumenti affidabili e altamente specializzati è una necessità. Un banco prova per iniettori è un dispositivo meccanico ed elettronico progettato per simulare le condizioni reali di funzionamento di un iniettore diesel, consentendo di testare con precisione:

• Portata: La quantità di carburante erogata in un dato tempo.
• Pressione: La pressione alla quale l'iniettore spruzza il carburante.
• Tenuta: La capacità dell'iniettore di mantenere la pressione quando non è in fase di iniezione.
• Risposta: La capacità dell'iniettore di aprirsi e chiudersi rapidamente e in modo preciso in risposta agli impulsi elettrici.

Il funzionamento del banco prova si basa su un ciclo di simulazione elettronica che riproduce il comportamento del motore in condizioni controllate. L'iniettore viene montato su una sede apposita e collegato tramite raccordi e connessioni elettriche. Attraverso un'interfaccia software, il tecnico imposta i parametri di prova: pressione, cicli di iniezione, quantità di gasolio, frequenza e durata degli impulsi elettrici. Il software del banco genera un report che indica se l'iniettore rientra nei parametri di fabbrica o se presenta anomalie.

Modelli avanzati, come quelli utilizzati da aziende come REDAT, sono completamente elettronici e controllati da software, offrendo una diagnostica completa e dati precisi. Benchè i banchi meccanici o semi-elettronici siano ancora diffusi, permettono test più limitati e sono spesso utilizzati per sistemi di iniezione meno complessi.

Possedere un banco prova in officina non è un lusso, ma una necessità per qualsiasi realtà che voglia offrire un servizio professionale e completo nel settore Diesel. Una diagnosi corretta alla prima verifica consente azioni più mirate senza perdite di tempo. Strumenti affidabili come quelli utilizzati da REDAT assicurano che ogni intervento sia basato su dati certi, migliorando la reputazione dell'officina, aumentando la fiducia del cliente e riducendo i tempi e i costi delle riparazioni.

2. Verifica con vacuometro e test di ritorno

La verifica degli iniettori con vacuometro è una procedura efficace per individuare perdite interne e valutare lo stato di funzionamento delle unità di iniezione, specialmente nei sistemi common rail.

Un metodo pratico condiviso da un meccanico esperto su motori diesel common rail (come i JTD con iniettori elettromagnetici Bosch) illustra un approccio per diagnosticare problemi di pressione rail anomala:

In un caso specifico, un Hyundai Santa Fe presentava la spia motore accesa con mancanza di rendimento e, una volta spento il motore, non si avviava più. La diagnosi mostrava l'errore "pressione rail". Durante l'avviamento, la pressione rail non superava i 150 bar.

Per verificare la pressione rail reale, è stato collegato un iniettore meccanico direttamente alla pompa, precaricando la sua apertura a 250 bar. Durante l'avviamento, la pompa non riusciva ad aprire questo iniettore meccanico precaricato. Dopo aver ripristinato il sistema e avviato il motore trainando la vettura, la pressione rail in marcia era di circa 250 bar.

Riproducendo il difetto su strada, si ripresentava il problema con spegnimento del motore. A questo punto, una volta avviato nuovamente il motore trainando, sono stati staccati i tubicini di ritorno degli iniettori per verificare se qualche iniettore avesse perdite di pressione causando il problema. Le misurazioni sul veicolo in questa fase indicavano un massimo di 20-30 cc di ritorno in 65 secondi tra i singoli iniettori, un valore considerato normale.

Dopo aver sostituito il DRV (regolatore di pressione) sul flauto senza successo, e verificato che la bassa pressione fosse in ordine (2.5-3.0 bar), si è deciso di provare gli iniettori sul banco. La prova al banco (500 colpi) confermava il risultato della prova sul veicolo, mostrando un massimo di 25-30 cc, indicando che gli iniettori erano apparentemente in ordine.

Anche la prova della pompa AP sul banco (portata totale a 500 giri) risultava nella norma (110-130 cc per 500 colpi). A questo punto, il problema è stato riscontrato aprendo fisicamente gli iniettori. Nonostante tutte le prove standard dessero un risultato "ok", è stato notato che l'anello di tenuta del cilindretto alloggio astina di un iniettore era lesionato. Questa lesione causava perdite di bassa pressione interne all'iniettore, impedendo la corretta pressurizzazione del sistema e compromettendo la quantità di alimentazione. Specialmente a macchina calda, questo difetto non permetteva al flauto (rail) di essere pressurizzato correttamente, scaricando la pressione di alimentazione verso lo scarico dell'iniettore e facendo calare la pressione rail, con conseguente recovery del sistema.

Revisionando questo componente (l'anello di tenuta), il problema è stato risolto e la vettura ha ripreso a funzionare correttamente. Questa esperienza evidenzia come, anche quando i test standard indicano che un componente è a posto, un'ispezione visiva approfondita e la comprensione delle dinamiche interne possano rivelare la causa di anomalie complesse.

Consigli professionali da un meccanico esperto

Per evitare sostituzioni inutili e diagnosi errate, è fondamentale seguire alcuni principi chiave:

• Escludere i problemi di base: Prima di accusare gli iniettori, è essenziale escludere altre cause comuni di malfunzionamento del motore, come candele difettose, bobine di accensione danneggiate, cavi candela in cattive condizioni o perdite di vuoto nel sistema di aspirazione. Questi problemi possono simulare i sintomi di iniettori guasti.
• Utilizzo di additivi per la manutenzione: I detergenti per sistemi di alimentazione possono essere utili per la manutenzione preventiva e per affrontare lievi accumuli di depositi. Tuttavia, non sono una soluzione per iniettori gravemente intasati o danneggiati.
• Diagnostica prima della sostituzione: Non sostituire mai gli iniettori alla cieca basandosi solo sui sintomi. Effettuare una diagnosi accurata è cruciale per identificare il componente difettoso e risparmiare tempo e denaro.
• Precauzioni di sicurezza: Prima di rimuovere gli iniettori, è sempre necessario alleviare la pressione del carburante nel sistema per evitare perdite di carburante pericolose.

Controllare gli iniettori di carburante non deve essere un'impresa scoraggiante. Semplici metodi fai-da-te, combinati con la comprensione dei sintomi comuni e l'uso di strumenti diagnostici avanzati quando necessario, permettono di individuare tempestivamente i problemi. Investire in strumenti diagnostici adeguati, come scanner OBD2 professionali o, per le officine, banchi prova specializzati, è la chiave per una diagnosi accurata e per garantire la longevità e le prestazioni ottimali del motore del vostro veicolo.
