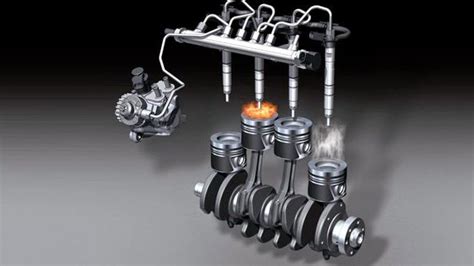

Nel vasto e complesso mondo dei motori diesel, il sistema common rail rappresenta un pilastro fondamentale per l'efficienza e le prestazioni. Quando si incontra un codice di errore come "00135 Pressione Rail" su un veicolo come il Tiguan, è essenziale comprendere a fondo il significato e le implicazioni di questa indicazione. La pressione rail, nel contesto del diesel common rail, è la pressione del carburante accumulato nel "rail", un collettore/accumulatore comune che alimenta tutti gli iniettori. Questo sistema innovativo ha rivoluzionato il modo in cui il carburante viene erogato nei motori diesel, separando due funzioni che nei vecchi sistemi erano strettamente legate tra loro: la generazione della pressione e la tempistica d'iniezione.
Questa separazione funzionale offre numerosi vantaggi. Consente, infatti, iniezioni multiple (pilot, main, post), garantendo un maggiore controllo della combustione e un adattamento rapido alle diverse condizioni operative del motore. L'iniezione pilot, o pre-iniezione, è una piccola quantità di carburante iniettata prima dell'iniezione principale per ridurre il ritardo di accensione e la rumorosità. L'iniezione main è l'iniezione principale di carburante, mentre l'iniezione post, o post-iniezione, può essere utilizzata per ridurre le emissioni di particolato e ossidi di azoto (NOx) o per supportare la rigenerazione del filtro antiparticolato (DPF). Un controllo così raffinato della combustione non solo migliora l'efficienza del carburante, ma contribuisce anche a ridurre le emissioni nocive, rendendo i motori diesel moderni più puliti e performanti.
Il Percorso della Pressione Rail: Da Bassa ad Alta Pressione
La generazione della pressione rail segue un percorso "a due stadi", un processo meticoloso che assicura che il carburante raggiunga gli iniettori alla pressione e nel momento giusto.

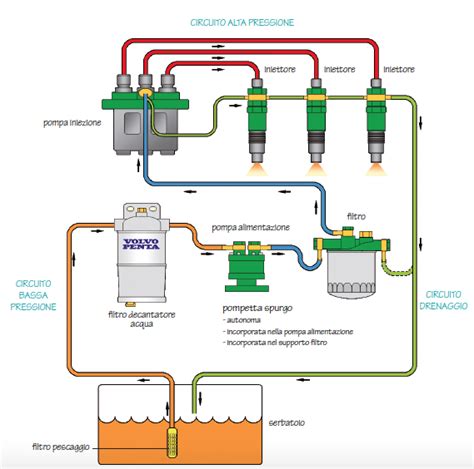

Circuito di Bassa Pressione: Il primo stadio è il circuito di bassa pressione. Questo sistema ha il compito di alimentare la pompa alta pressione con una quantità costante e sufficiente di gasolio. La bassa pressione può essere generata da diverse architetture, a seconda del modello del veicolo e del produttore. In alcuni sistemi, una pompa elettrica, spesso situata all'interno del serbatoio del carburante, aspira il gasolio e lo spinge verso il motore. In altri casi, una pompa di alimentazione integrata, azionata meccanicamente dal motore, svolge questa funzione. È cruciale che questo circuito funzioni correttamente, poiché un'alimentazione insufficiente o instabile alla pompa alta pressione può compromettere l'intero sistema. Un filtro del carburante intasato o la presenza di aria nel circuito possono creare sintomi che mimano problemi più gravi alla pompa alta pressione.
Pompa Alta Pressione e il Rail: Il secondo stadio vede protagonista la pompa alta pressione. Questa componente vitale riceve il gasolio dal circuito di bassa pressione e lo comprime a pressioni estremamente elevate, inviandolo poi al rail tramite una linea ad alta pressione. La pompa alta pressione è un componente di precisione, progettato per resistere a carichi elevatissimi e per garantire un flusso costante e pressurizzato di carburante. Il rail stesso, grazie al suo volume interno, svolge un ruolo cruciale nello smorzare le pulsazioni generate dalla pompa e nel stabilizzare la pressione disponibile agli iniettori. È un vero e proprio accumulatore che garantisce che ogni iniettore abbia accesso a una pressione costante e uniforme, indipendentemente dalle richieste del motore.
common rail
È fondamentale evitare qualsiasi intervento su tubazioni ad alta pressione, rail, sensori o iniettori a motore caldo o in moto, data la natura estremamente elevata delle pressioni coinvolte. La sicurezza è prioritaria in questi ambienti.
Il Controllo della Pressione Rail: Un Anello Chiuso e Preciso
Il controllo della pressione rail è un sistema ad anello chiuso, un meccanismo sofisticato che assicura che la pressione del carburante sia sempre quella ottimale per le condizioni operative del motore.
La ECU e il Sensore Rail: Al centro di questo sistema c'è la centralina di controllo motore (ECU). La ECU definisce una pressione richiesta (target) basata su numerosi parametri, come il carico del motore, la velocità, la temperatura e le richieste del conducente (tramite l'acceleratore). Questa pressione richiesta viene costantemente confrontata con la pressione effettivamente misurata dal sensore rail, un componente elettronico che rileva la pressione del carburante all'interno del rail e invia un segnale alla ECU.
Attuatori di Regolazione: In base allo scostamento tra la pressione richiesta e quella reale, la ECU comanda un attuatore di regolazione per correggere eventuali differenze. Esistono principalmente due tipi di attuatori utilizzati per questo scopo:
Valvola di Dosaggio (IMV/SCV): Molti impianti utilizzano una valvola di dosaggio posizionata sul lato di ingresso della pompa alta pressione, spesso denominata IMV (Inlet Metering Valve) o SCV (Suction Control Valve). La sua funzione è controllare la quantità di carburante che entra nella pompa alta pressione e, di conseguenza, la quantità di gasolio che viene compressa. Se l'IMV/SCV non funziona correttamente, ad esempio a causa di sporcizia, usura o un comando instabile, la pressione rail può oscillare, inseguire in ritardo il target o non salire abbastanza rapidamente durante i transitori (ad esempio, durante un'accelerazione improvvisa).
Valvola di Regolazione sul Rail (DRV/PCV): Altri impianti utilizzano (o affiancano) una valvola posizionata direttamente sul rail che scarica l'eccesso di carburante verso il ritorno. Questa valvola è spesso indicata come DRV (Diesel Regulator Valve) o PCV (Pressure Control Valve). In questo sistema, la pompa alta pressione tende a generare una pressione eccessiva, e la valvola modula quanto "sfogo" dare, rilasciando il carburante in eccesso per mantenere la pressione al livello desiderato. Una DRV che trafila, ad esempio a causa di un'usura, può causare una mancata salita della pressione, specialmente in fase di avviamento, poiché il carburante viene scaricato prima di raggiungere la pressione target.
Valvola di Sovrapressione/Sicurezza: Oltre alla regolazione attiva gestita dalla ECU, molti rail sono dotati di una valvola di sovrapressione/sicurezza meccanica. Questa valvola ha il compito fondamentale di prevenire pressioni eccessive all'interno del sistema, scaricando il carburante se la pressione supera un valore critico predefinito. Se questa valvola dovesse trafilare o essere danneggiata, la pressione rail potrebbe non raggiungere il target desiderato. In questi casi, il difetto potrebbe erroneamente far pensare a un problema alla pompa alta pressione o agli iniettori, quando in realtà la causa risiede nella valvola di sicurezza.
L'Influenza della Pressione Rail sulle Prestazioni e la Combustione
La pressione rail è un parametro critico che la ECU utilizza come leva di controllo per ottimizzare le prestazioni del motore, la rumorosità e le emissioni.
Portata e Atomizzazione: A parità di comando iniettore (ovvero, per la stessa durata di apertura dell'iniettore), una pressione rail più alta si traduce in una maggiore portata istantanea attraverso l'ugello. Questo significa che una quantità maggiore di carburante viene iniettata nel cilindro nello stesso arco di tempo. Inoltre, una pressione elevata contribuisce a una migliore atomizzazione del carburante, ovvero alla sua scomposizione in goccioline molto più fini. Un'atomizzazione eccellente è cruciale per una combustione efficiente e completa, riducendo la formazione di particolato e migliorando la miscelazione aria-carburante.
Controllo della Combustione: La ECU può aumentare la pressione rail per ottenere la stessa quantità di carburante in tempi più brevi, il che può essere utile in condizioni di elevato carico o per migliorare la risposta del motore. Al contrario, può ridurla per gestire la rumorosità del motore e le emissioni in determinate condizioni operative, ad esempio a bassi carichi o al minimo. La capacità di modulare la pressione rail in tempo reale consente un controllo estremamente preciso del processo di combustione, adattandosi dinamicamente alle diverse esigenze.
Diagnosi del Codice "00135 Pressione Rail": Passaggi Cruciali
Quando il sistema diagnostico di un Tiguan restituisce il codice "00135 Pressione Rail", è fondamentale seguire una metodologia diagnostica rigorosa per identificare la causa principale del problema. Il primo controllo da effettuare è sempre un confronto tra la pressione richiesta (target) e la pressione reale (misurata). Se la pressione reale segue correttamente la pressione richiesta in tutte le condizioni operative, è improbabile che la rail sia il problema principale.
Ecco i passaggi cruciali e le possibili cause:
Verifica del Circuito di Bassa Pressione: Prima di accusare la pompa alta pressione, è imperativo verificare che la bassa pressione sia corretta e stabile, in base all'architettura specifica dell'impianto. Un filtro del carburante intasato o la presenza di aria nel circuito possono generare sintomi simili a quelli di una pompa alta pressione inefficiente, come una pressione rail insufficiente o fluttuante.
IMV/SCV (Inlet Metering Valve / Suction Control Valve): Se il sistema di regolazione della pressione avviene in aspirazione della pompa, l'IMV/SCV è un sospetto frequente quando la pressione ondeggia o fatica a salire nei transitori. Un malfunzionamento di questa valvola può impedire alla pompa di ricevere la quantità corretta di carburante per essere pressurizzata.
DRV/PCV (Diesel Regulator Valve / Pressure Control Valve): Se la regolazione avviene direttamente sul rail, una DRV che trafila può essere la causa di una mancata salita della pressione, in particolare durante l'avviamento del motore. Questo perché il carburante in eccesso viene scaricato prima che la pressione target possa essere raggiunta.
Perdite dagli Iniettori (Leak-off): Se la pressione rail non sale o cala significativamente sotto carico, una perdita eccessiva di carburante ("leak-off") da uno o più iniettori può essere la causa. Gli iniettori, infatti, hanno una piccola quantità di carburante che ritorna al serbatoio attraverso un circuito di ritorno. Un leak-off eccessivo indica un problema interno all'iniettore, che impedisce al sistema di mantenere la pressione desiderata.
Sensore Rail Difettoso: Un sensore rail che misura in modo errato o che presenta un segnale "rumoroso" (instabile) può ingannare la ECU, facendola reagire in modo non corretto e creando oscillazioni della pressione rail che non riflettono un problema meccanico ma un errore di misurazione.
Test Mirati e Convalida: Quando la diagnosi preliminare punta a un componente specifico, la conferma migliore è un test mirato. Questo può includere controlli elettrici sul componente, una verifica del funzionamento dell'attuatore e, se disponibili, test di portata della pompa o l'utilizzo di un banco prova specifico per gli iniettori o la pompa.
Errori Comuni da Evitare nella Diagnosi
Nella diagnosi dei problemi legati alla pressione rail, è facile cadere in alcune trappole comuni che possono portare a sostituzioni inutili e costi elevati.
Confondere Sintomi con Cause: Un errore comune è scambiare un problema di aria nel sistema di alimentazione, un malfunzionamento della valvola EGR (Exhaust Gas Recirculation) o un problema al turbocompressore per un problema alla rail, solo perché il motore "non tira" o manca di potenza. Questi problemi possono avere un impatto indiretto sulle prestazioni del motore, ma non sono direttamente correlati a un malfunzionamento del sistema di gestione della pressione rail in sé.
Sostituzione Prematura degli Iniettori: Un altro errore frequente è la sostituzione degli iniettori senza aver prima confrontato la pressione rail richiesta con quella reale e senza aver verificato con attenzione la bassa pressione del circuito di alimentazione e il leak-off degli iniettori. Gli iniettori sono componenti costosi e la loro sostituzione dovrebbe essere l'ultima risorsa dopo aver escluso tutte le altre possibili cause.
La comprensione approfondita del sistema di pressione rail e l'adozione di un approccio diagnostico sistematico sono essenziali per risolvere efficacemente i problemi legati al codice "00135 Pressione Rail" e garantire il corretto funzionamento del motore diesel del Tiguan.
