Il Mistero del Tubo di Aspirazione Intercooler BMW 320d E91: Guasti, Diagnosi e Soluzioni

Il motore diesel BMW 320d E91, noto per le sue prestazioni e l'efficienza, può occasionalmente presentare problematiche complesse che richiedono un'analisi approfondita. Uno dei sintomi più allarmanti, come riscontrato da un utente, è la comparsa di rumori anomali, un improvviso aumento dei giri del motore, seguito dallo spegnimento del veicolo e dal blocco del cambio. Questo scenario, sebbene spaventoso, può essere ricondotto a una serie di cause potenziali, tra cui la più frequentemente riscontrata in questi casi è la presenza di olio nel sistema di intercooler.

La Presenza di Olio nell'Intercooler: Un Sintomo Preoccupante

La scoperta di olio all'interno dell'intercooler è un segnale inequivocabile che qualcosa non funziona correttamente nel sistema di lubrificazione o nel turbocompressore. L'intercooler, un componente fondamentale del sistema di sovralimentazione, ha il compito di raffreddare l'aria compressa dal turbo prima che questa venga immessa nei cilindri. L'aria che attraversa l'intercooler dovrebbe essere priva di contaminanti, in particolare di olio.

Quando si rileva olio nell'intercooler, le cause più probabili includono:

• Guasto al turbocompressore: Il turbo è composto da una turbina e un compressore, separati da un albero centrale. In caso di usura o danneggiamento delle tenute dell'albero, l'olio del motore può trafilare dalla parte della turbina verso il compressore e quindi nel circuito di aspirazione. Nonostante una recente revisione del turbocompressore, è sempre consigliabile eseguire un controllo approfondito, poiché anche un componente appena riparato può presentare difetti.
• Problemi alle fasce elastiche dei pistoni: Le fasce elastiche sono cruciali per sigillare la camera di combustione e prevenire il passaggio di olio nella camera stessa o nel sistema di scarico. Se le fasce non tengono più bene, l'olio motore può essere aspirato nei cilindri e finire nel sistema di aspirazione, contaminando l'intercooler. Una diagnosi accurata in questo senso richiederebbe un test di compressione dei cilindri.
• Problemi al sistema di sfiato del carter (PCV): Il sistema PCV (Positive Crankcase Ventilation) gestisce i gas che si accumulano nel basamento del motore. Se questo sistema non funziona correttamente, la pressione all'interno del carter può aumentare, spingendo l'olio attraverso le guarnizioni o verso il turbocompressore e l'intercooler.

Nel caso specifico descritto, un utente ha segnalato che, dopo aver riscontrato il problema, è stato sostituito un "filtro con una valvola" (potrebbe trattarsi di una valvola PCV modificata o di un sistema di recupero vapori olio aftermarket) e l'olio non trafilava più nell'intercooler, venendo invece convogliato in un "bidoncino di recupero". Questa modifica, sebbene temporaneamente efficace, suggerisce una causa sottostante legata alla gestione dei vapori d'olio.

La Rottura dell'Alberino delle Swirl Flaps: Un Guasto Raro ma Possibile

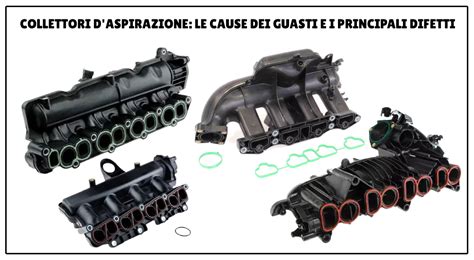

Un'altra causa, sebbene meno comune, che può portare a problemi simili nei motori BMW, in particolare i modelli N57, riguarda le "swirl flaps" (alette di turbolenza) presenti nel collettore di aspirazione. Queste alette servono a creare turbolenza nell'aria di aspirazione ai bassi regimi, migliorando la combustione e l'efficienza. Tuttavia, l'alberino che collega e muove queste alette può rompersi.

Una rottura dell'alberino delle swirl flaps, come confermato da tecnici BMW, è un guasto raro ma possibile. Le conseguenze di tale rottura possono variare. In alcuni casi, le alette potrebbero bloccarsi in una posizione fissa, influenzando il flusso d'aria e potenzialmente causando problemi di prestazioni o errori nella centralina motore. In altri, la rottura stessa potrebbe causare la caduta di frammenti nel motore, con conseguenze potenzialmente disastrose.

È importante notare che la rimozione delle swirl flaps, una pratica a volte adottata da alcuni meccanici, può portare a errori nella centralina motore, a meno che la gestione del motore non venga opportunamente rimappata. Se il problema è sorto dopo una modifica o un intervento sul collettore di aspirazione, questa via di indagine diventa particolarmente rilevante.

Diagnosi e Soluzioni: Un Approccio Metodico

Affrontare un problema complesso come la presenza di olio nell'intercooler e i relativi sintomi richiede un approccio diagnostico metodico e paziente.

1. Test di Compressione: Prima di procedere con interventi invasivi come l'apertura del motore, è fondamentale eseguire un test di compressione dei cilindri. Questo test fornirà informazioni precise sullo stato delle fasce elastiche dei pistoni e delle valvole, aiutando a determinare se vi siano perdite di tenuta che causano il trafilaggio di olio.
2. Ispezione del Turbocompressore: Anche se il turbo è stato recentemente revisionato, un'ispezione approfondita è necessaria. Verificare la presenza di gioco eccessivo sull'alberino, danni alle giranti e integrità delle tenute. Un controllo dei condotti di aspirazione e scarico del turbo può rivelare tracce di olio.
3. Verifica del Sistema PCV: Controllare il corretto funzionamento del sistema di sfiato del carter. Se è presente una modifica con recupero vapori olio, assicurarsi che il sistema sia installato correttamente e che non vi siano ostruzioni. L'olio recuperato nel bidoncino può fornire indicazioni sulla quantità di vapori che il sistema sta gestendo.
4. Ispezione del Collettore di Aspirazione e delle Swirl Flaps: Se il veicolo monta un motore N57 o simile, ispezionare il collettore di aspirazione per verificare l'integrità delle swirl flaps e del loro alberino. Verificare se vi sono segni di rottura o usura.
5. Controllo dei Manicotti e delle Connessioni: Assicurarsi che tutti i manicotti del sistema di aspirazione, in particolare quelli che collegano il turbo all'intercooler e l'intercooler al collettore di aspirazione, siano ben fissati e integri. La fuoriuscita di olio e la perdita di pressione possono verificarsi a causa di manicotti allentati o danneggiati.
6. Analisi dei Gas di Scarico: Un fumo nero eccessivo dallo scarico, soprattutto dopo un periodo di utilizzo prolungato, può indicare una combustione incompleta o la presenza di olio che viene bruciato nei cilindri. Tuttavia, un tubo di scarico scuro può anche essere dovuto a un normale accumulo di fuliggine nei motori diesel, specialmente se il veicolo non viene lavato frequentemente.

La diagnosi di problemi legati al turbo o al sistema di aspirazione in un BMW 320d E91 richiede pazienza e competenza tecnica. La presenza di olio nell'intercooler è un sintomo che non va sottovalutato, poiché può portare a danni maggiori al motore se non affrontato tempestivamente. Un approccio sistematico, che consideri tutte le possibili cause, dalla più comune alla più rara, è la chiave per una risoluzione efficace del problema. L'analisi di forum internazionali e la consultazione con tecnici specializzati possono fornire ulteriori spunti utili per identificare la causa esatta e intraprendere le azioni correttive necessarie.
