Il Motore Stirling: Un'Invenzione Rivoluzionaria tra Storia, Scienza e Applicazioni Moderne

Il motore Stirling, un'ingegnosa macchina termica a combustione esterna, rappresenta una pietra miliare nella storia dell'ingegneria e della termodinamica. Inventato dal pastore protestante scozzese Robert Stirling nel 1816, questo motore sfrutta la differenza di temperatura tra due sorgenti per generare lavoro meccanico, offrendo un'alternativa affascinante e, in certi contesti, superiore ai tradizionali motori a vapore e a combustione interna. La sua storia è intrecciata con le scoperte fondamentali della fisica e le continue innovazioni tecnologiche, che ne hanno permesso l'evoluzione da un'idea pionieristica a soluzioni d'avanguardia nel XXI secolo.

Le Radici Storiche e Scientifiche del Motore Stirling

Robert Stirling, nato a Methven il 25 ottobre 1790 e deceduto a Galston il 6 giugno 1878, ereditò dal padre una profonda passione per l'ingegneria, pur avendo intrapreso studi universitari in teologia. Insieme al fratello James, anch'egli ingegnere, Robert registrò diversi brevetti volti a migliorare il motore da lui ideato. Tuttavia, la piena comprensione delle basi teoriche del motore Stirling dovette attendere la pubblicazione del lavoro di Sadi Carnot.

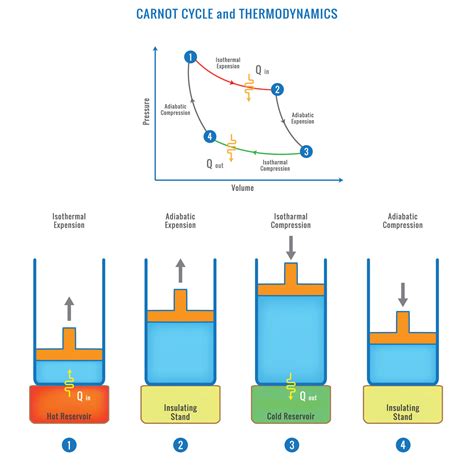

Nicolas Léonard Sadi Carnot (Parigi, 1 giugno 1796 - Parigi, 24 agosto 1832), fisico, ingegnere e matematico francese, è considerato uno dei padri fondatori della termodinamica. Nel 1824, Carnot fu il primo a dimostrare che è possibile ottenere lavoro dallo scambio di calore tra due sorgenti a temperature differenti. Attraverso il suo teorema e la macchina ideale di Carnot, basata sul Ciclo di Carnot, quantificò questo lavoro e introdusse il concetto fondamentale di rendimento termodinamico. Il suo contributo fu tale che nel 1848 Lord Kelvin, basandosi sulla macchina ideata da Carnot, introdusse il concetto di temperatura termodinamica effettiva e formulò un enunciato del secondo principio della termodinamica. Successivamente, nel 1850, James Prescott Joule dimostrò l'equivalenza tra calore e lavoro, superando la preesistente teoria del fluido calorico.

L'impulso iniziale di Robert Stirling per lo sviluppo del suo motore fu guidato da una profonda preoccupazione per la sicurezza dei lavoratori nelle miniere e nelle fonderie. Le macchine a vapore dell'epoca, spesso costruite con caldaie di ghisa di scarsa qualità, presentavano un elevato rischio di esplosione. Stirling cercò quindi di migliorare le macchine ad aria calda, sperando di offrire un'alternativa più sicura. Inizialmente, il motore Stirling conobbe un certo successo, ma il successivo perfezionamento dei motori a vapore, grazie all'uso di materiali più affidabili, rese lo Stirling meno competitivo. A causa di un rendimento inizialmente inferiore rispetto alle controparti a vapore, il suo utilizzo su larga scala venne temporaneamente abbandonato.

Il Principio di Funzionamento del Motore Stirling

Il motore Stirling opera secondo un ciclo chiuso, utilizzando un gas come fluido termodinamico. Comunemente si impiega aria, azoto, oppure, nelle versioni ad alto rendimento, elio o idrogeno. Il principio fondamentale si basa sul fatto che un gas, riscaldato, tende ad espandersi, mentre raffreddandosi, si contrae.

Quando si stabilisce una differenza di temperatura sufficiente tra un punto caldo (la sorgente calda) e un punto freddo (la sorgente fredda) del motore, e una volta avviato il ciclo, si innesca una pulsazione ciclica. Questa pulsazione viene trasformata in moto alternato tramite un sistema di pistoni. Il movimento si mantiene finché la differenza di temperatura tra le due sorgenti rimane costante, con calore costantemente fornito al punto caldo e sottratto dal punto freddo.

Le uniche parti in movimento significative sono il pistone di lavoro e il dislocatore (o pistone di spostamento). Questi sono collegati a un albero motore tramite una coppia di gomiti sfasati di circa 90 gradi. Questo sfasamento è cruciale per garantire il corretto flusso del gas tra la zona calda e quella fredda e per ottimizzare il ciclo termodinamico.

Un elemento chiave per l'efficienza del motore Stirling è il rigeneratore. Questo componente, interposto nel flusso alternato tra il punto caldo e il punto freddo, agisce come un accumulatore di calore. È costituito da una piccola massa di materiale con elevata conduttività termica e un'ampia superficie di scambio. Durante la fase in cui il gas caldo si sposta verso il punto freddo, il rigeneratore cattura una parte significativa del suo calore. Successivamente, quando il gas raffreddato ritorna verso il punto caldo, assorbe il calore precedentemente immagazzinato nel rigeneratore, preriscaldandosi. Questo processo riduce notevolmente la perdita netta di calore verso il punto freddo, migliorando l'efficienza complessiva del motore.

Configurazione del Motore Stirling: Alfa, Beta e Gamma

Esistono diverse configurazioni geometriche del motore Stirling, ognuna con peculiarità specifiche. Le più comuni sono le configurazioni Alfa, Beta e Gamma.

Configurazione Alfa

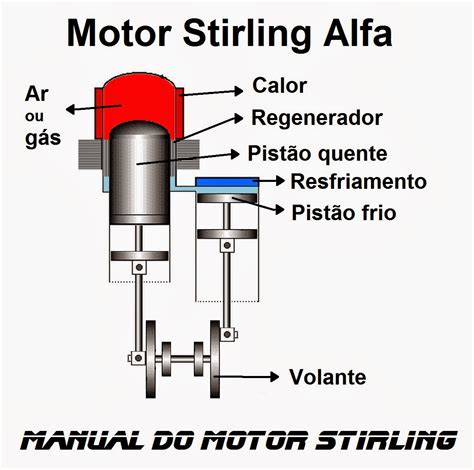

Nella configurazione Alfa, il motore è composto da due cilindri separati, uno caldo e uno freddo, ciascuno con il proprio pistone di lavoro. I pistoni sono collegati all'albero motore con un angolo di sfasamento di circa 90 gradi. Il gas termovettore si sposta tra i due cilindri attraverso uno scambiatore di calore esterno e un rigeneratore.

Il ciclo Alfa può essere descritto in quattro fasi principali:

1. Spinta: Il pistone nel cilindro freddo si muove verso l'esterno, spingendo il gas verso il cilindro caldo.
2. Riscaldamento: Il gas, riscaldato nel cilindro caldo, si espande e spinge il pistone del cilindro caldo verso l'esterno, generando lavoro.
3. Espansione (o Trasferimento): Il pistone nel cilindro caldo si muove verso l'interno, mentre il pistone nel cilindro freddo si muove verso l'esterno, trasferendo il gas caldo attraverso il rigeneratore e lo scambiatore di calore verso il cilindro freddo.
4. Raffreddamento: Il gas, raffreddato nel cilindro freddo, si contrae e spinge il pistone del cilindro freddo verso l'interno, preparando il ciclo successivo.

Configurazione Beta

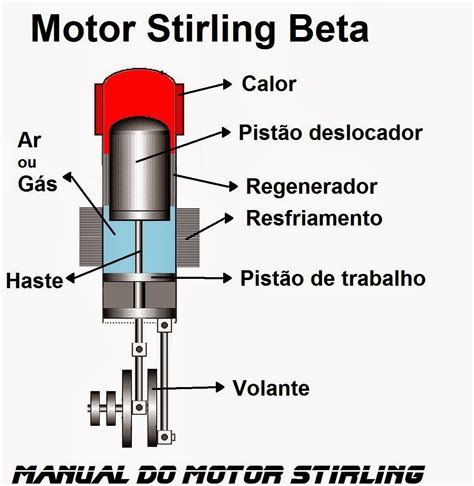

Nella configurazione Beta, un singolo cilindro ospita sia il pistone di lavoro che il dislocatore. La testa del cilindro è collegata a una camera dotata di una parete calda, mentre il corpo del cilindro è associato a una parete fredda. All'interno della camera si trova il dislocatore, realizzato in materiale isolante e non a tenuta stagna, il cui compito è quello di spostare il gas alternativamente verso la parete calda e quella fredda.

Il ciclo Beta si svolge come segue:

1. Il dislocatore copre la parete fredda, permettendo al gas nella camera di essere riscaldato dalla parete calda.
2. Il gas riscaldato si espande, spingendo il pistone di lavoro verso l'esterno (verso l'alto).
3. Nel suo movimento, il pistone di lavoro spinge un meccanismo che sposta il dislocatore sulla parete calda, isolando la camera dal calore. La camera inizia quindi a raffreddarsi.
4. Il gas si contrae, richiamando il pistone di lavoro verso l'interno (verso il basso).
5. Durante questo movimento, il pistone di lavoro sposta nuovamente il dislocatore sulla parete fredda, avviando la fase di riscaldamento.

Configurazione Gamma

La configurazione Gamma è simile alla Beta, ma presenta una differenza fondamentale: i pistoni non sono coassiali. Possono essere disposti a corsa parallela, affiancata o perpendicolare, con l'obiettivo di minimizzare gli spazi volumetrici "morti" (spazi in cui il gas non viene attivamente coinvolto nel ciclo). La disposizione ad assi paralleli nella configurazione Gamma semplifica la lubrificazione degli assi e riduce le perdite per trafilamenti e attriti delle tenute, sebbene possa comportare un leggero aumento degli spazi morti rispetto alla configurazione Beta.

In tutte queste configurazioni, un volano posizionato sull'albero motore è essenziale. Esso accumula energia durante le fasi attive del ciclo (quando il motore produce lavoro) e la rilascia durante le fasi passive (in cui il motore compie lavoro per trasferire il fluido), garantendo un moto rotatorio sostanzialmente uniforme.

Evoluzione e Applicazioni del Motore Stirling

Sebbene Robert Stirling abbia ottenuto il brevetto per il suo motore nel 1816, la sua prima applicazione pratica come strumento di raffreddamento risale al 1834, grazie all'astronomo John Herschel. Nel 1876, John Gorrie, un immigrato scozzese negli Stati Uniti, fu riconosciuto come il primo a utilizzare il motore Stirling per produrre ghiaccio. Questi tre pionieri - Stirling, Herschel e Gorrie - sono considerati i padri fondatori del motore Stirling.

Nel corso del XX secolo, il motore Stirling ha vissuto una sorta di rinascita. Negli anni '40, i ricercatori della Philips nei Paesi Bassi riscoprirono il potenziale di queste macchine. Nel 1946, sotto la direzione di J.W.L. van der Does, la Philips iniziò lo sviluppo di motori Stirling per applicazioni commerciali. Negli anni '60, emersero diverse configurazioni di motori Stirling a pistoni liberi, che eliminavano la necessità di collegamenti meccanici complessi, facendo muovere le parti mobili grazie alla pressione interna del gas o a sistemi lineari/alternatori.

Nel 2004, la Twinbird Corporation (Giappone), su licenza di Global Cooling, lanciò il primo prodotto al mondo raffreddato da un motore Stirling a pistoni liberi. Questo dispositivo, inizialmente venduto come refrigeratore per uso ricreativo, ha aperto la strada all'attuale linea di congelatori e frigoriferi portatili ad alta efficienza.

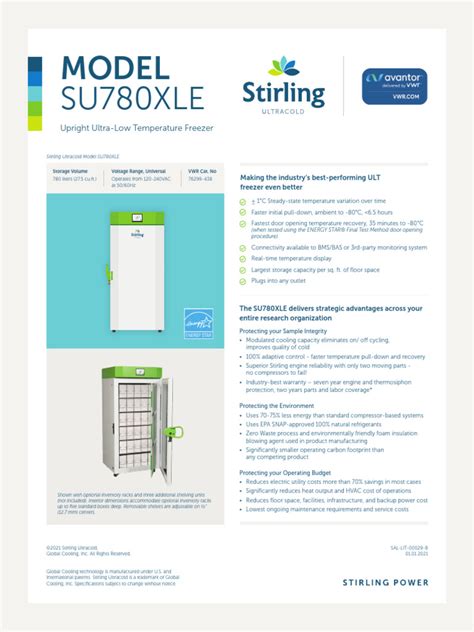

Un esempio significativo di innovazione recente è rappresentato da Stirling Ultracold. Nel gennaio 2013, l'azienda ha introdotto il modello SU780U, un congelatore verticale ultrabasso di grandi dimensioni (27,5 piedi cubi), progettato per sostituire i tradizionali congelatori a cascata. Questo congelatore ha ricevuto il premio Outstanding New Product of the Year dalla International Society for Biological and Environmental Repositories (ISBER) nel maggio 2013, riconoscendo la sua efficienza energetica e le sue prestazioni di raffreddamento. Nel 2016, il modello SU780XLE ha ulteriormente migliorato l'efficienza e le prestazioni, proteggendo meglio i campioni biologici.

Le applicazioni del motore Stirling spaziano in diversi settori:

• Generazione di energia: In postazioni fisse, per potenze dai 5 ai 100 kW, adatte a utenze domestiche o piccole comunità. L'integrazione con la gassificazione della biomassa, ad esempio, permette di produrre energia elettrica e termica utilizzando materiali organici disponibili localmente, con un impatto ambientale ridotto e la potenziale produzione di biochar, un eccellente ammendante agricolo.
• Cogenerazione: Impianti di piccola taglia possono fornire potenze elettriche di circa 35 kW e termiche di 140 kW, ottimizzando l'uso dell'energia termica prodotta da processi industriali o riscaldamento domestico.
• Applicazioni militari: Moduli produttivi Stirling sono stati utilizzati per mantenere il livello di accumulo energetico nei sommergibili militari svedesi, prolungando significativamente l'autonomia in immersione grazie alla produzione continua di energia elettrica.
• Raffreddamento e Refrigerazione: Come dimostrato dai prodotti di Stirling Ultracold, i motori Stirling sono estremamente efficienti per applicazioni di refrigerazione, specialmente a bassissime temperature (-80°C), consumando significativamente meno energia rispetto ai tradizionali sistemi a compressore. Questo si traduce in un risparmio sui costi operativi, inclusi quelli legati al sistema HVAC (riscaldamento, ventilazione e condizionamento dell'aria), che possono rappresentare fino al 60% dei costi totali di un laboratorio.
• Sistemi di riscaldamento domestico e industriale: Il calore di scarto, tipicamente sotto forma di gas di scarico con temperature elevate, può essere recuperato attraverso scambiatori di calore e generatori Stirling.
• Potenziale per energie rinnovabili: È stata proposta l'applicazione di motori Stirling per la generazione elettrica da calore proveniente da centrali nucleari, sebbene questa applicazione presenti sfide significative legate alla sicurezza dei fluidi refrigeranti.

Vantaggi e Svantaggi del Motore Stirling

Nonostante la sua intrinseca efficienza e versatilità, il motore Stirling presenta anche alcune limitazioni.

Vantaggi:

• Combustione esterna: Permette l'utilizzo di una vasta gamma di fonti di calore, sia convenzionali che rinnovabili, e la combustione avviene in un ambiente controllato, riducendo le emissioni inquinanti.
• Bassa manutenzione: Le parti in movimento sono ridotte e non soggette a usura rapida, a differenza dei motori a combustione interna.
• Funzionamento silenzioso: L'assenza di esplosioni interne e di valvole rende il motore Stirling particolarmente silenzioso.
• Lunga durata: La minore sollecitazione meccanica contribuisce a una maggiore longevità.
• Alta efficienza teorica: Il rendimento teorico del Ciclo Stirling si avvicina a quello del Ciclo di Carnot, il che significa che, in condizioni ideali, può convertire una percentuale molto elevata di calore in lavoro. Rendimenti effettivi possono raggiungere il 65% con differenze di temperatura elevate.
• Basso impatto ambientale: L'uso di combustibili alternativi e la combustione pulita riducono le emissioni nocive.

Svantaggi:

• Costi elevati: La necessità di materiali raffinati, tolleranze precise e la produzione non su larga scala (mancanza di economie di scala) ne aumentano il costo.
• Ingombro e peso: La presenza degli scambiatori di calore e del rigeneratore rende il motore Stirling generalmente più ingombrante e pesante di un motore a combustione interna di pari potenza.
• Scarsa elasticità di lavoro: Il motore Stirling funziona in modo ottimale a un regime di rotazione costante. Variazioni rapide di carico o di regime possono essere problematiche.
• Avviamento lento: L'inerzia termica richiede tempo per raggiungere la temperatura operativa, rendendolo inadatto ad applicazioni che richiedono avviamenti rapidi.
• Complessità di progettazione: La progettazione teorica è complessa, e spesso si procede per via empirica, basandosi su modelli esistenti. I motori a pistoni liberi, pur semplificando la meccanica, presentano sfide progettuali legate alla stabilità del movimento dei pistoni in risposta a variazioni di carico o termodinamiche.
• Rischio di miscele esplosive: In alcune configurazioni, la presenza di ossigeno nell'aria mescolato con lubrificanti o combustibili può creare miscele esplosive, soprattutto nei motori ad alta pressione.

Nonostante queste sfide, il motore Stirling continua a essere oggetto di ricerca e sviluppo, con un potenziale significativo per applicazioni specialistiche e per la transizione verso un futuro energetico più sostenibile. La sua capacità di sfruttare fonti di calore diversificate e la sua intrinseca efficienza lo rendono un candidato promettente per un'ampia gamma di utilizzi, dalla generazione di energia su piccola scala alla refrigerazione avanzata.
