Il Turbocompressore Centrifugo Radiale: Un Cuore Pulsante per l'Industria Moderna

Nell'ambito delle macchine industriali che richiedono grandi volumi di aria compressa, il turbocompressore centrifugo radiale si distingue come una soluzione collaudata ed efficiente. La sua tecnologia, basata sulla conversione di energia cinetica in pressione, è fondamentale per numerosi processi produttivi. Questo articolo esplorerà in dettaglio il suo principio di funzionamento, i componenti chiave, i vantaggi e le applicazioni, offrendo una panoramica completa per comprendere l'importanza di questa macchina nel panorama industriale contemporaneo.

Il Principio di Funzionamento: Energia in Movimento

Il turbocompressore centrifugo, rientrando nella categoria delle turbomacchine, è progettato per fornire energia a un fluido comprimibile, come l'aria, con l'obiettivo primario di aumentarne la pressione. Il suo funzionamento si basa su un ciclo continuo di accelerazione e decelerazione del fluido. L'aria viene aspirata assialmente attraverso la parte centrale della girante, nota come "impeller eye".

La girante, un componente rotante dotato di palette, imprime una rapida rotazione all'aria, trasferendo energia cinetica al fluido. Man mano che l'aria si muove dal centro verso l'estremità delle pale della girante, la pressione statica aumenta progressivamente a causa della forza centrifuga, necessaria a bilanciare tale forza. Questo processo avviene in ogni punto del flusso attraverso la girante.

Successivamente, l'aria ad alta velocità, proveniente dall'estremità della girante (impeller tip), entra nel diffusore. Il diffusore è tipicamente costituito da un insieme di canali divergenti la cui funzione è quella di rallentare il flusso d'aria. Questa drastica riduzione della velocità cinetica si traduce in un ulteriore e significativo aumento della pressione statica. Infine, l'aria compressa viene scaricata attraverso una voluta, una sorta di collettore a forma di chiocciola, che la convoglia verso il sistema o l'applicazione richiesta.

Un aspetto cruciale del funzionamento è la conversione dell'energia. In un compressore centrifugo, l'aria viene aspirata al centro di una girante in rotazione, dotata di pale radiali, e viene spinta verso il perimetro della girante dalle forze centrifughe. Il movimento radiale dell'aria causa un aumento della pressione, generando allo stesso tempo energia cinetica. Prima di essere immessa al centro della girante dello stadio di compressione successivo, l'aria passa attraverso un diffusore e una coclea, dove l'energia cinetica viene convertita in pressione.

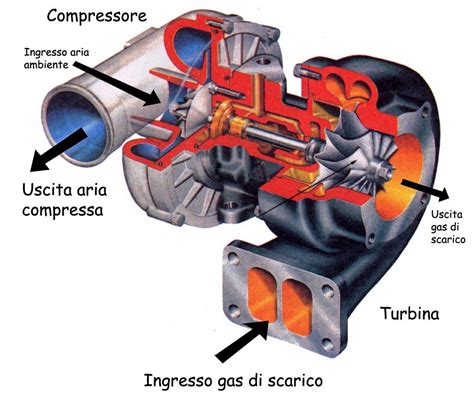

Componenti Chiave: Il Cuore della Macchina

La struttura di un compressore centrifugo è relativamente semplice ma ingegnerizzata con precisione per garantire prestazioni ottimali. I suoi componenti principali includono:

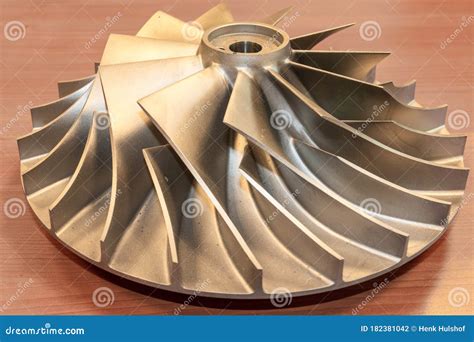

• La Girante (Impeller): Questo è il cuore pulsante del compressore. È un disco rotante dotato di palette che accelerano l'aria. Le giranti possono essere aperte (con le palette esposte) o chiuse (con un secondo disco che copre le palette). La forma delle palette, che possono essere diritte, curve o inclinate sia radialmente che assialmente, è studiata per massimizzare l'efficienza e la resistenza agli sforzi meccanici derivanti dalle elevate velocità di rotazione. Per le applicazioni ad alta velocità dell'aria, le giranti a configurazione aperta sono più comunemente utilizzate. In questa configurazione, la girante è di solito realizzata in una lega speciale di acciaio inossidabile o in alluminio. Le giranti dei turbo compressori centrifughi, raggiungendo velocità molto elevate all'estremità delle pale, devono essere costruite con materiali e forme appositamente studiate per poter così sopportare senza problemi gli sforzi elevati che ciò comporta. In più a tali velocità le pale ed anche la gabbia che racchiude la turbina, rispettano tolleranze realizzative molto stringenti, al fine di ridurre al minimo le perdite per trafilamento.

• Il Diffusore (Diffuser): Situato subito dopo la girante, il diffusore è un condotto a sezione crescente. La sua funzione è quella di rallentare il flusso d'aria in uscita dalla girante, convertendo l'energia cinetica in pressione statica. La progettazione del diffusore è critica per evitare fenomeni di distacco della vena fluida e per minimizzare le perdite di energia.

• La Carcassa (Casing): È l'involucro esterno che contiene la girante e il diffusore. Funge da presa d'aria in ingresso e da collettore in uscita, convogliando il fluido compresso verso il sistema. Le carcasse sono progettate per resistere alle pressioni operative e per minimizzare le perdite di aria.

• Il Moltiplicatore di Giri (Gearbox) e i Cuscinetti: In molte configurazioni di turbocompressori centrifughi, specialmente quelli che utilizzano motori a induzione a bassa velocità, è presente un moltiplicatore di giri. Questo sistema di ingranaggi permette alle giranti di raggiungere le elevate velocità necessarie per la compressione. Per supportare queste alte velocità, sono necessari cuscinetti speciali, principalmente cuscinetti idrodinamici. I turbocompressori con moltiplicatore di giri sono azionati da un motore a induzione che ruota a una velocità relativamente bassa. Le giranti radiali funzionano a velocità elevata grazie a una trasmissione a ingranaggi.

• Motore di Azionamento: Il motore che fornisce l'energia per far ruotare la girante. A seconda della configurazione e della velocità richiesta, possono essere utilizzati motori a induzione o motori a magneti permanenti (per velocità molto elevate). I turbocompressori ad alta velocità sono turbocompressori radiali senza moltiplicatore di giri. Il motore aziona direttamente la girante. Ciò significa che il motore deve funzionare a velocità elevate, il che richiede la tecnologia del motore a magneti permanenti.

Tipologie e Configurazione: Adattarsi alle Esigenze

I compressori centrifughi non sono una soluzione monolitica; esistono diverse configurazioni per soddisfare specifici requisiti applicativi:

• Compressore Centrifugo Multistadio: Per raggiungere pressioni di mandata elevate, si utilizzano più stadi di compressione in serie. Ciascuno stadio assorbe una parte dell'aumento generale della pressione prodotto dal gruppo compressore. Nei macchinari industriali, il massimo rapporto di compressione di uno stadio di un compressore centrifugo è spesso non superiore a 3. Al crescere del rapporto di compressione, l'efficienza degli stadi diminuisce. Le applicazioni multistadio consentono di utilizzare refrigeratori intermedi per ridurre il fabbisogno di potenza. È possibile disporre più stadi in serie su un singolo albero a bassa velocità. Tale configurazione viene spesso utilizzata nel settore Oil and Gas e nelle industrie di processo. Poiché il rapporto di compressione di ciascuno stadio è basso, per raggiungere la pressione di mandata desiderata si utilizzano un numero elevato di stadi e/o più gruppi compressori.

  • Compressore Centrifugo Multistadio Assiale: Funziona a una velocità relativamente bassa ed è spesso azionato direttamente da un motore a induzione. Le pale sono allineate in modo assiale una dopo l'altra e aumentano la pressione gradualmente.
  • Turboingranaggi: Azionati da motori a induzione che ruotano a bassa velocità, accoppiati a giranti radiali che ruotano ad alta velocità tramite un sistema di ingranaggi.

• Turbo ad Alta Velocità Radiali: Questi sono turbocompressori radiali senza moltiplicatore di giri. Il motore aziona direttamente la girante, richiedendo quindi motori in grado di operare ad altissime velocità, spesso motori a magneti permanenti. Sono comuni velocità dell'albero della girante che vanno da 15.000 a 100.000 giri/min. Per ottenere macchine totalmente oil-free è possibile utilizzare in alternativa cuscinetti a film d'aria o cuscinetti magnetici attivi. Su ciascuna estremità dello stesso albero sono montate due giranti per contrastare i carichi assiali causati dalle differenze di pressione. Nelle configurazioni allo stato dell'arte dei compressori d'aria centrifughi, le giranti sono azionate direttamente da motori elettrici ad altissima velocità.

• Compressori Centrifughi Oil-Free: Per settori dove la contaminazione da olio è inaccettabile (come l'industria alimentare, farmaceutica o elettronica), vengono impiegati compressori centrifughi oil-free. I compressori Z di Atlas Copco, ad esempio, sono una gamma Classe Zero, il che significa che erogano aria completamente oil-free. L'assenza di olio rende il processo più semplice, sicuro e duraturo, eliminando la necessità di filtrare strati di sostanza igroscopica e prolungando significativamente gli intervalli di manutenzione. La qualità dei prodotti è una priorità assoluta, e questa soluzione oil-free garantisce tale qualità, con un effetto positivo sull'ambiente grazie alla riduzione dei costi energetici.

Vantaggi e Applicazioni: Efficienza per Flussi Elevati

I compressori centrifughi offrono una serie di vantaggi che li rendono la scelta ideale per specifiche applicazioni industriali:

• Elevata Capacità di Flusso: Sono progettati per gestire grandi volumi di aria compressa, rendendoli perfetti per industrie che richiedono un fabbisogno costante e massiccio di aria. Le aziende che richiedono una grande quantità di aria compressa utilizzano questa collaudata tecnologia centrifuga.
• Affidabilità e Durata: La semplicità costruttiva, con meno parti in movimento rispetto ad altre tecnologie, contribuisce alla loro elevata affidabilità e lunga durata operativa. La nostra soffiante centrifuga multistadio rappresenta una soluzione semplice e affidabile che richiede un investimento iniziale inferiore.
• Efficienza Energetica (a Flussi Elevati): Sebbene i compressori a vite possano offrire una migliore efficienza a flussi inferiori, i centrifughi eccellono in termini di efficienza energetica quando si tratta di volumi di aria elevati. I nuclei dei compressori d'aria centrifughi oil-free sono progettati per garantire la massima efficienza energetica in termini di potenza e flusso. In generale, più grande è la macchina, maggiore è l'efficienza del compressore centrifugo.
• Assenza di Valvole di Sicurezza (in alcune configurazioni): A differenza di altre tipologie di compressori, i turbo compressori centrifughi non soffrono di problemi di sovratemperatura in caso di blocco del flusso. Questo elimina la necessità di costose e complesse valvole di sicurezza, aumentando la sicurezza operativa e riducendo i costi di manutenzione.
• Ottimizzazione per Applicazioni Specifiche: Ciascuna macchina è ottimizzata per la sua gamma di potenza e le giranti possono essere progettate ad hoc per ogni applicazione.

Le applicazioni tipiche dei turbocompressori centrifughi includono:

• Industria Mineraria Estrattiva: Storicamente, le prime applicazioni si ebbero nel campo dell'industria mineraria estrattiva per la ventilazione forzata delle miniere.
• Industrie Chimiche e Petrolchimiche: Per processi che richiedono grandi volumi di aria compressa o gas specifici, anche a pressioni elevate (fino a 205 bar per nuclei multistadio di gas di processo). I severi requisiti di processo dei settori LNG, chimico / petrolchimico e del trattamento dei gas richiedono compressori centrifughi robusti e affidabili.
• Trattamento delle Acque: Per aerazione e processi di ossidazione.
• Industria Alimentare e delle Bevande: Specialmente nelle versioni oil-free.
• Industria Tessile e della Carta: Per alimentare macchinari che richiedono un flusso d'aria costante.
• Sistemi di Ventilazione e Condizionamento di Grandi Edifici: Per garantire un ricambio d'aria adeguato.
• Turbine a Gas e Aeromobili: Sebbene il focus di questo articolo sia sull'aria compressa industriale, il principio centrifugo è alla base anche di molti turbocompressori utilizzati in motori aeronautici e turbine a gas.

Sfide e Considerazioni: Ottimizzare la Scelta

Nonostante i loro numerosi vantaggi, la scelta di un compressore centrifugo richiede un'attenta valutazione:

• Profilo del Fabbisogno di Aria Compressa: Le unità centrifughe sono più adatte a modelli di fabbisogno di flusso più costante. Le applicazioni che mostrano un fabbisogno di aria variabile beneficeranno maggiormente delle ampie capacità di modulazione di una vite oil-free azionata a velocità variabile. Nella maggior parte dei casi, la scelta ottimale è una combinazione: un'unità centrifuga oil-free che si occupa del carico di base insieme a un'unità a vite oil-free azionata a velocità variabile per gestire il carico massimo variabile. Questa combinazione, insieme ai nostri essiccatori a calore di compressione, costituisce un team vincente, unico nel settore dell'aria compressa, che fornisce a noi e ai nostri clienti la garanzia del successo.
• Efficienza Energetica: Sebbene efficienti a flussi elevati, è fondamentale valutare l'efficienza complessiva in relazione al profilo di utilizzo. L'efficienza energetica riveste un ruolo importante nella scelta finale, ma dovranno essere presi in considerazione anche altri parametri come il profilo del fabbisogno di aria compressa.
• Manutenzione: Sebbene generalmente affidabili, richiedono una manutenzione periodica, soprattutto per quanto riguarda i cuscinetti e i sistemi di tenuta, specialmente nelle configurazioni ad alta velocità. Ogni compressore centrifugo deve essere opportunamente sigillato per ridurre le perdite lungo l'albero nei punti in cui il medesimo attraversa l'alloggiamento del compressore. A tale scopo si utilizza una grande varietà di tipologie di guarnizioni; le più avanzate fra queste si trovano nei compressori ad alta velocità e alta pressione.

L'Evoluzione Storica: Dalle Miniere all'Alta Tecnologia

La storia del compressore centrifugo affonda le sue radici in tempi antichi. Le prime applicazioni con l'impiego di ventilatore centrifugo si ebbero nel campo dell'industria mineraria estrattiva per la ventilazione forzata delle miniere a partire dal XVI secolo. Nel XVIII secolo, Eulero discusse la sua teoria sui vortici, ponendo le basi teoriche per la comprensione dei fluidi in movimento.

Il primo brevetto per una turbina a gas risale al 1791, ma la tecnologia dell'epoca era ancora immatura. Solo all'inizio del XX secolo, grazie ai progressi metallurgici e ingegneristici, fu possibile costruire turbine in grado di muovere compressori e fornire lavoro utile. I fratelli Armengaud in Francia, tra il 1905 e il 1906, riuscirono nell'impresa, basandosi su un brevetto di Charles Lemale.

Da allora, la tecnologia dei compressori centrifughi ha continuato a evolversi, con miglioramenti nella progettazione delle giranti, dei diffusori, dei materiali e dei sistemi di controllo, portando alle macchine ad alta efficienza e affidabilità che conosciamo oggi.

Conclusioni: Un Pilastro dell'Industria Moderna

Il turbocompressore centrifugo radiale rappresenta una tecnologia matura ed essenziale per le industrie che richiedono grandi volumi di aria compressa. La sua capacità di convertire efficientemente l'energia cinetica in pressione, unita alla sua affidabilità e alla possibilità di configurazioni oil-free, lo rende una scelta strategica per ottimizzare i processi produttivi, garantire la qualità e migliorare l'efficienza energetica. Comprendere il suo funzionamento e le sue caratteristiche è fondamentale per le aziende che cercano soluzioni robuste e performanti per le loro esigenze di aria compressa. La continua ricerca e sviluppo promettono ulteriori innovazioni, consolidando il ruolo del compressore centrifugo come un pilastro dell'industria moderna.
