La modernizzazione dell'abitacolo della propria auto è un desiderio comune tra gli appassionati, e l'aggiunta di porte USB è spesso una delle prime modifiche considerate. Sebbene l'articolo originale si concentri sull'installazione di connettori USB e altri I/O in un case per PC, i principi di base riguardanti la connettività e l'attenzione ai dettagli si applicano anche all'installazione di un pannello USB personalizzato nella Peugeot 406 Coupé. Questo progetto richiede una comprensione dei cablaggi elettrici, della disposizione degli spazi e della compatibilità dei componenti, garantendo un'integrazione funzionale ed esteticamente gradevole.
Comprendere le Fondamenta: Connettività e Componenti
Durante la costruzione o la modifica di qualsiasi sistema, inclusi quelli automobilistici, si incontra una serie di cavi e connettori con cui è necessario familiarizzare. L'installazione di un pannello USB nella Peugeot 406 Coupé implica l'integrazione di nuove porte I/O (ingresso/uscita) nell'abitacolo. Solitamente, queste porte consistono in porte USB (Tipo-C e Tipo-A), ma il principio può essere esteso anche a jack audio o altri indicatori di stato, a seconda della complessità del progetto. La corretta comprensione e gestione di questi cavi sono fondamentali per evitare problemi e garantire il funzionamento ottimale del sistema.
I cavi da collegare possono creare un po' di confusione, specialmente per chi non ha familiarità con l'elettronica automobilistica. La denominazione specifica dei connettori può variare a seconda del produttore del pannello USB aftermarket o del sistema che si intende integrare. Tuttavia, il tipo di connettore fisico segue spesso standard universali (es. USB 2.0, USB 3.0, USB 3.1/3.2). È imprescindibile consultare il manuale fornito con il pannello USB aftermarket o, in assenza di esso, reperire schemi elettrici affidabili per comprendere la funzione di ogni cavo e la sua corretta polarità.
Identificazione e Preparazione del Sito di Installazione
Per l'installazione di un pannello USB, il primo passo è identificare un luogo idoneo all'interno dell'abitacolo della Peugeot 406 Coupé. Le opzioni comuni includono:

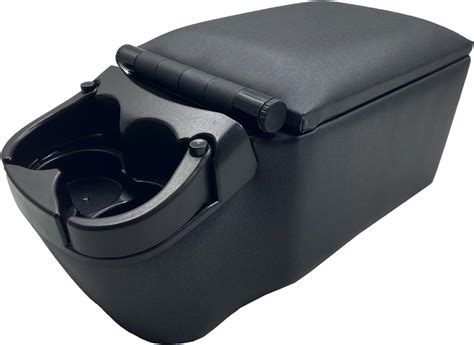

- La console centrale, spesso vicino alla leva del cambio o al portabicchieri.
- Il vano portaoggetti, per un'installazione più discreta.
- Un pannello vuoto esistente nel cruscotto.
È cruciale considerare non solo l'accessibilità e l'estetica, ma anche lo spazio disponibile dietro il pannello scelto per ospitare il cablaggio e il corpo del connettore USB.
Guida all'installazione di una dash camera - Come montare una telecamera per auto - scatola fusibili
Cablaggio Essenziale: Alimentazione e Dati
L'installazione di un pannello USB richiede due tipi principali di collegamenti:
- Alimentazione: Le porte USB necessitano di alimentazione per funzionare e caricare dispositivi. Questo di solito si ottiene collegando il pannello USB a una fonte di alimentazione a 12V della vettura, spesso tramite l'accendisigari o un cablaggio esistente dietro la plancia. È fondamentale utilizzare un fusibile appropriato per proteggere sia il pannello USB che l'impianto elettrico dell'auto da sovraccarichi o cortocircuiti. La polarità è cruciale: il filo positivo (+) e quello negativo (-) devono essere collegati correttamente.
- Dati (opzionale): Se l'intenzione è anche quella di collegare dispositivi USB per lo scambio di dati (ad esempio, per un'autoradio aftermarket compatibile con USB), sarà necessario un collegamento dati appropriato. Questo di solito implica il collegamento a un'autoradio con ingresso USB o a un sistema multimediale del veicolo. I connettori USB per i dati (USB 2.0, USB 3.0, ecc.) sono dotati di una tacca e di pin chiusi per funzionare solo in una direzione, prevenendo collegamenti errati.
Connettori USB: Dettagli Tecnici e Prevenzione Errori

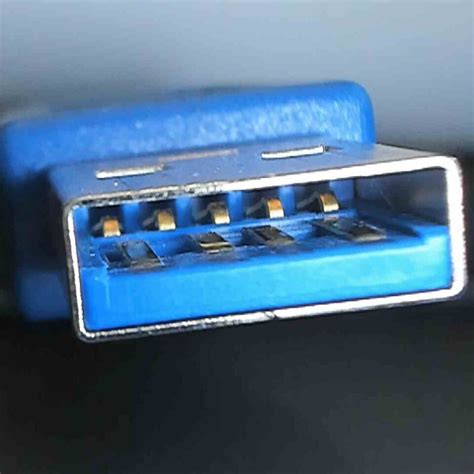

I connettori USB 2.0 e USB 3.1/3.2 (che spesso sostituiscono il precedente standard USB 3.0) sono progettati con caratteristiche specifiche per facilitare il collegamento corretto e prevenire danni. Per esempio, i connettori USB 3.1/3.2 presentano solitamente un colore blu all'interno e una forma particolare.

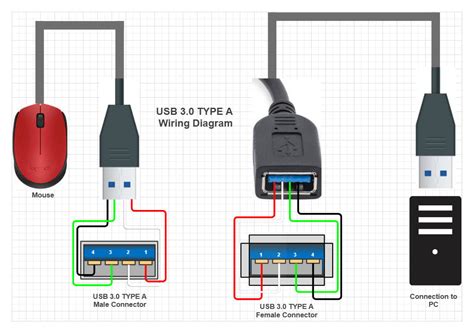

Nell'immagine seguente, si possono osservare i pin utilizzati e il taglio nell'alloggiamento che corrisponde alla tacca presente sullo spinotto stesso, un meccanismo che garantisce l'inserimento solo nella direzione corretta.
È importante sottolineare che i cavi collegati in modo errato possono danneggiare la scheda madre (nel contesto di un PC) o, nel nostro caso, i circuiti del pannello USB e potenzialmente l'impianto elettrico della vettura. In caso di dubbi sulla polarità o sulla corretta disposizione dei pin, è sempre consigliabile consultare un professionista o, se si ha accesso a manuali tecnici, ricercare attentamente le informazioni. Per quanto riguarda l'ambito PC, il team di assistenza del produttore è la risorsa principale; nel contesto automobilistico, un elettrauto qualificato è la figura di riferimento.
Considerazioni sui Cavi e l'Espansione
A seconda del pannello USB aftermarket acquistato, si troveranno almeno alcuni cavi da collegare. Il minimo indispensabile è il cavo per l'alimentazione, in modo da poter fornire energia ai dispositivi collegati.
Se si desidera aggiungere, ad esempio, più porte USB, porte audio per il collegamento di cuffie o apparecchiature audio, o LED di stato per indicare che il pannello è attivo, saranno necessari ancora più cavi e connettori. Per i modelli di pannelli USB più avanzati che richiedono più porte USB 3.0, ad esempio, potrebbero essere necessarie due porte USB 3.0 Gen 1 a 2x USB Type-A per rendere funzionali tutte e quattro le porte Type-A del pannello, se quest'ultimo ne dispone.
Nel caso in cui il pannello USB richieda più connettori di quanto il sistema dell'auto possa offrire (ad esempio, se si vuole un'espansione dati e si ha solo un'autoradio con una singola porta USB), si potrebbero dover cercare soluzioni aggiuntive. Per un PC, questo implicherebbe schede di espansione PCIe che forniscano un'altra porta interna o l'utilizzo di un adattatore in grado di convertire una porta USB 2.0 in una porta USB 3.0 Gen 1. Nel contesto automobilistico, ciò potrebbe significare l'uso di hub USB alimentati o l'installazione di una nuova unità principale (autoradio) con maggiori capacità di connettività.
Collegamenti Ausiliari e Considerazioni per Sistemi Complessi
Mentre l'obiettivo principale è l'installazione di porte USB, un progetto di modding più ambizioso nella Peugeot 406 Coupé potrebbe includere anche altri elementi, come ad esempio:
- Pulsanti di accensione e reset (se si integra un mini-PC o un sistema custom): Sebbene non direttamente applicabili a un semplice pannello USB, è utile sapere che i connettori di tipo pin sono utilizzati per collegare il pulsante di accensione, il pulsante di reset, il LED di alimentazione e talvolta il LED dell'unità disco in sistemi più complessi. Su molte schede madri (o schede controller aftermarket) sono presenti piccoli segni che indicano la posizione. Se questi non sono presenti, è necessario leggere il manuale del componente per determinare il posizionamento corretto.
- LED di stato: Anche se la polarità può essere indicata per tutti i pin, gli unici che contano davvero per il funzionamento sono quelli per il LED di alimentazione (o qualsiasi LED indicatore di attività), il LED dell'HDD (se presente) e l'altoparlante (se si integra un sistema audio). I pulsanti di accensione e l'interruttore di reset, per loro natura, funzionano in entrambi i modi, in quanto servono solo a collegare momentaneamente due pin per innescare un'azione.
Per una panoramica più completa, si considerino i diversi cavi che possono essere utilizzati in un sistema moderno, anche se non tutti saranno pertinenti per una semplice installazione di pannello USB.
- Connettore del pulsante di alimentazione: Spesso etichettato come POWER SW (+PW-).
- Connettore del pulsante di reset: Spesso etichettato come SW RESET (-RES+).
- Connettore luci LED di alimentazione: Spesso etichettato come LED di alimentazione + e LED di alimentazione - (+LED-).
Questi esempi, tratti dall'ambito PC, illustrano la logica di base dei collegamenti a basso voltaggio e segnale che si possono incontrare in progetti di modding più ampi nell'abitacolo della 406 Coupé. L'adattamento di questi principi al contesto automobilistico richiede un'accurata ricerca e, in molti casi, l'uso di relè o interfacce appropriate per proteggere i delicati circuiti elettronici dall'ambiente più robusto e dalle fluttuazioni di tensione dell'auto.
Fissaggio e Finitura Estetica
Una volta completato il cablaggio e verificato il corretto funzionamento, il pannello USB deve essere fissato saldamente nella posizione scelta. Si possono utilizzare viti, colla epossidica, staffe personalizzate o clip di fissaggio, a seconda del materiale del pannello e dell'area di montaggio. L'obiettivo è un'installazione robusta che resista alle vibrazioni dell'auto e che sia esteticamente gradevole. Per un tocco professionale, è consigliabile nascondere tutti i cavi in eccesso all'interno della plancia o sotto i rivestimenti.
L'installazione di un pannello USB nella Peugeot 406 Coupé, sebbene richieda attenzione e precisione, è un progetto gratificante che migliora notevolmente la funzionalità dell'abitacolo, rendendolo più adatto alle esigenze di connettività contemporanee. Con la giusta preparazione e una comprensione approfondita dei principi di cablaggio, è possibile ottenere un risultato professionale e duraturo.
