Valvole Automatiche per Acqua: Una Guida Completa alla Scelta e Manutenzione

Esistono numerosi modelli di valvole a solenoidi e questo, da un lato, consente di poter trovare la valvola ideale, quella con esattamente tutte le caratteristiche necessarie all’utilizzo cui è destinata, ma d'altro canto tanta offerta può generare un po’ di confusione, almeno a prima vista. Le valvole automatiche per acqua, in particolare le elettrovalvole, rappresentano un componente fondamentale in una vasta gamma di applicazioni, dall'irrigazione domestica e agricola ai sistemi industriali complessi. La loro capacità di controllare il flusso di liquidi o gas in modo efficiente e preciso, in risposta a un segnale elettrico, le rende indispensabili per l'automazione e l'ottimizzazione di processi idraulici.

Criteri Essenziali per la Selezione di un'Elettrovalvola

Quando si sta scegliendo un’elettrovalvola, è importante osservare una serie di requisiti fondamentali per garantire prestazioni ottimali e una lunga durata del sistema. Ignorare questi parametri può portare a inefficienze, sprechi o addirittura al danneggiamento dell'impianto.

Portata: Il Flusso Ottimale

La portata è un fattore critico. Una valvola troppo grande o sovralimentata non sarà conveniente e rischia di sprecare fluidi, mentre una valvola troppo piccola o sottodimensionata non sarà in grado di fornire un corretto funzionamento dell’impianto. È essenziale che la valvola sia dimensionata in modo appropriato rispetto alle esigenze del sistema, bilanciando efficienza e funzionalità.

Compatibilità con il Fluido: Il Materiale Giusto per Ogni Mezzo

È importante scegliere sempre la valvola adatta al fluido col quale dovrà lavorare. Che si tratti di acqua, aria, vapore, oli, carburante o qualsiasi altro mezzo, i materiali costitutivi della valvola devono essere compatibili con le proprietà chimico-fisiche del fluido per prevenire corrosione, usura precoce e malfunzionamenti.

Pressione Operativa: L'Equilibrio del Sistema

La pressione deve essere bilanciata con i requisiti di sistema per prestazioni ottimali. Ogni valvola ha un intervallo di pressione di esercizio specificato dal produttore. Operare al di fuori di questo intervallo può compromettere l'integrità della valvola e l'efficienza del sistema. È fondamentale assicurarsi che la pressione minima per il corretto funzionamento, spesso intorno a 1 bar per le elettrovalvole di irrigazione, sia rispettata. Quando la pressione dell’impianto è troppo alta, si potrebbe verificare il fenomeno del cosiddetto colpo d’ariete, cioè una specie di tonfo seguito da una vibrazione del tubo per irrigazione, che si può verificare sia all’apertura che alla chiusura dell’elettrovalvola. Se molto accentuato, il colpo d’ariete può nel tempo danneggiare l’impianto.

Temperatura: Resistere agli Estremi

La temperatura del fluido e dell'ambiente circostante è un altro fattore determinante. Le valvole sono progettate per operare entro specifici intervalli di temperatura. Scegliere una valvola che non tolleri le temperature estreme dell'applicazione può portare a guasti o a una riduzione significativa della vita utile.

Tipo di Montaggio: L'Installazione Corretta

Il tipo di montaggio influisce sull'installazione e sulla manutenzione. Le elettrovalvole per irrigazione, ad esempio, sono dotate di una filettatura, che può essere femmina-femmina o maschio-maschio, e richiedono un montaggio specifico per garantire una tenuta stagna e un funzionamento affidabile.

Linee Guida dei Produttori e Sovradimensionamento

Seguire le linee guida dei produttori è comunque una buona pratica al fine di validare i requisiti minimi (o massimi necessari). L’acquisto di una valvola i cui parametri operativi espressi siano pari o leggermente superiori è solitamente un buon approccio, ma attenzione a non eccedere. Pena, il sistema nel quale la valvola viene installata potrebbe non rispondere nel modo ottimale ed essere causa di altri problemi. Un leggero sovradimensionamento può offrire un margine di sicurezza, ma un eccessivo sovradimensionamento può causare un funzionamento non ottimale o, come menzionato, sprechi.

Tipologie Specifiche di Elettrovalvole in Commercio

I solenoidi in vendita oggi offrono caratteristiche specifiche nelle seguenti aree, che riflettono la loro applicazione principale:

• Elettrovalvola per gas: Progettata per gestire gas, spesso con requisiti di sicurezza e tenuta particolari.
• Elettrovalvola per acqua: La più comune per sistemi idraulici, irrigazione e applicazioni domestiche.
• Elettrovalvola per aria compressa: Utilizzata in sistemi pneumatici per il controllo del flusso d'aria.
• Elettrovalvola pneumatica: Simile a quella per aria compressa, ma con un focus più ampio su applicazioni di automazione pneumatica.
• Elettrovalvola per alta pressione: Costruita per resistere e controllare fluidi a pressioni elevate.

All’interno delle macro categorie qui sopra elencate vi è poi una vasta gamma di tipi operativi e funzionali. Di seguito, presentiamo una breve panoramica di alcune specifiche fondamentali che un acquirente dovrebbe sempre considerare per una corretta scelta.

Elettrovalvole a Comando Diretto

Le elettrovalvole a comando diretto vedono il solenoide sollecitato agire direttamente sul pistone o sull’armatura della valvola. Pertanto, la capacità di limitare o abilitare il flusso dipende direttamente dalla potenza nominale del componente. Sono ideali per applicazioni con portate ridotte e dove è richiesta una risposta rapida.

Elettrovalvole Pilotate

Nelle elettrovalvole pilotate, l’apertura o la chiusura della valvola è alimentata dall’energia immagazzinata nel fluido o nel gas pressurizzato. Ciò avviene attraverso una particolare valvola ad azione diretta che reagisce al bilanciamento della pressione su entrambi i lati dell’attuatore (spesso un diaframma). Così facendo i solenoidi possono essere pilotati internamente o esternamente.

• Elettrovalvole pilotate internamente: Tendono ad essere utilizzate per sistemi a pressione più elevata. Sfruttano la pressione stessa del fluido per assistere nell'apertura o chiusura.
• Elettrovalvole pilotate esternamente: Si basano su un componente terzo, come una molla o un'armatura, che spinge o tira la valvola/diaframma nella direzione richiesta, lavorando in combinazione con differenziali di pressione generalmente più bassi. Queste sono spesso preferite quando la pressione del fluido da controllare è troppo bassa per un pilotaggio interno efficace.

Modelli Comuni di Funzionamento e Meccanismi Interni

Oltre alle categorie di base, le elettrovalvole si distinguono per i loro modelli di funzionamento e i meccanismi interni.

Modelli Comuni di Funzionamento di Controllo delle Valvole:

• Normalmente chiuso (NC): La valvola è chiusa quando non alimentata e si apre quando riceve un segnale elettrico.
• Normalmente aperto (NA): La valvola è aperta quando non alimentata e si chiude quando riceve un segnale elettrico.
• Doppi solenoidi: Utilizzano due solenoidi per il controllo, spesso uno per l'apertura e uno per la chiusura, offrendo maggiore flessibilità o sicurezza in alcune applicazioni.
• Valvola di controllo elettronica (PWM): Utilizzano la modulazione di larghezza di impulso (PWM) per un controllo più preciso del flusso, permettendo di regolare la portata in modo proporzionale al segnale elettrico.

Modelli Comuni di Meccanismo Interno delle Valvole:

• A fungo: Questo meccanismo prevede un otturatore a forma di fungo che si solleva o si abbassa per consentire o bloccare il flusso.
• Diaframma: Un diaframma flessibile si deforma per controllare il passaggio del fluido, spesso utilizzato nelle valvole pilotate.
• A spola: Questo tipo di valvola utilizza una spola mobile che si sposta all'interno del corpo della valvola per dirigere il flusso tra diverse porte.

Esiste inoltre una vasta gamma di adattatori e supporti per elettrovalvole, che facilitano l'integrazione in diversi sistemi e configurazioni.

Elettrovalvole a Due e Tre Vie: Struttura e Funzionamento

Abbiamo finora elencato, per sommi capi, alcune caratteristiche o tipi operativi di elettrovalvole a solenoidi in vendita sul mercato. Per avere uno schema più utile e dettagliato dei diversi tipi di elettrovalvola, esamineremo ora più da vicino “come” i vari formati disponibili di solenoide sono progettati e realizzati.

Elettrovalvole a Due Vie

Le elettrovalvole a due vie sono tra i tipi più semplici disponibili: in sostanza, controllano semplicemente una porta di ingresso e una di uscita che aprono o chiudono ogni volta che ricevono il segnale elettrico. Sono disponibili nelle varietà "normalmente aperte" e "normalmente chiuse" a seconda che le applicazioni richiedano che il flusso sia limitato o abilitato nelle condizioni standard. Sono le più comuni per le applicazioni di controllo on/off del flusso.

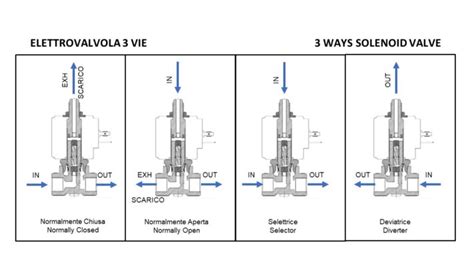

Elettrovalvole a Tre Vie

Le elettrovalvole a tre vie hanno tre porte di ingresso/uscita e due valvole sigilli, uno dei quali sarà sempre aperto mentre l’altro sempre chiuso durante la modalità normale (inattiva). In risposta ad un input elettrico, lo stato aperto/chiuso di queste due valvole viene invertito, consentendo il controllo di varie operazioni della valvola. Queste valvole sono spesso utilizzate per deviare il flusso tra due percorsi o per scaricare la pressione.

Manutenzione e Risoluzione dei Problemi per le Elettrovalvole per Irrigazione

Le elettrovalvole per irrigazione sono tra i componenti più importanti di un impianto di irrigazione. Comandate dalla centralina, avviano e interrompono l’irrigazione. Essendo sollecitate idraulicamente ed elettricamente, nonché soggette a sporcizia e detriti, è molto probabile che eventuali problemi siano risolvibili con una corretta manutenzione e con lo smontaggio e la pulizia.

Problemi Comuni e Loro Soluzioni:

1. L'elettrovalvola continua ad irrigare e non chiude:

   • Verifica manuale: Se abbiamo verificato che l’elettrovalvola non è aperta manualmente ma continua ad irrigare e non chiude, procediamo scollegando i fili, in maniera da isolarla dal programmatore, oppure impostiamo la centralina su Off.
   • Ostruzioni: Detriti e piccoli sassi possono essere la causa del problema, impedendo la chiusura corretta della valvola. Sarà necessario smontare l’elettrovalvola e pulire accuratamente tutti i componenti (solenoide, diaframma, corpo, entrata e uscita) sciacquandoli sotto acqua corrente.
   • Pressione o portata insufficiente: Le elettrovalvole per irrigazione hanno bisogno di una pressione minima per poter funzionare correttamente, di solito 1 bar. L’elettrovalvola potrebbe non chiudersi anche per una portata troppo bassa dell’impianto. Molte elettrovalvole dispongono di un meccanismo di controllo del flusso. Si tratta di una rotella posta sull’estremità che permette di ridurre la portata o aumentarla.
   • Solenoide danneggiato o alimentazione errata: Sarà necessario controllare che la centralina fornisca all’elettrovalvola la giusta tensione per farla funzionare. Per le elettrovalvole standard a 24VAC dobbiamo verificare che la tensione sotto la centralina sia almeno 23VAC. Verifichiamo inoltre che il cavo non sia stato interrotto (topi o piccoli animali, oppure tagli involontari dovuti ad aratura). Se la centralina invia la giusta tensione e i cavi sono integri e correttamente dimensionati, è molto probabile che il solenoide sia danneggiato. Possiamo verificare il solenoide anche svitandolo dalla valvola e azionandolo tramite la centralina. Il pistoncino del solenoide dovrebbe muoversi avanti e indietro. È un fenomeno normale, poco percepibile in alcuni modelli e più evidente in altri. Le elettrovalvole a 9V DC sono a corrente continua e si utilizzano con i programmatori a batteria da pozzetto.

2. L'elettrovalvola non si apre:

   • Mancanza di alimentazione: Verificare l'integrità dei cavi e la tensione in uscita dalla centralina, come descritto sopra.
   • Solenoide bloccato o danneggiato: Se il solenoide non si muove quando alimentato, potrebbe essere danneggiato o bloccato da sporco.
   • Bassa pressione: Se la pressione minima richiesta per l'apertura della valvola pilotata non è raggiunta, la valvola non si aprirà.

Manutenzione Preventiva:

Una manutenzione regolare, inclusa la pulizia periodica dei componenti e la verifica delle connessioni elettriche e idrauliche, può prevenire la maggior parte dei problemi e prolungare la vita utile delle elettrovalvole.
