Valvole Unidirezionali Pneumatiche: Funzionamento, Applicazioni e Tipologie

Le valvole unidirezionali, note anche come valvole di ritegno o valvole di non ritorno, rappresentano componenti fondamentali in una vasta gamma di sistemi pneumatici e idraulici. La loro funzione primaria è quella di garantire che il flusso di un fluido, sia esso liquido o gassoso, avvenga esclusivamente in una singola direzione, impedendo categoricamente qualsiasi forma di riflusso. Questo meccanismo di controllo unidirezionale è cruciale per la sicurezza, l'efficienza e la longevità di numerosi impianti industriali e civili.

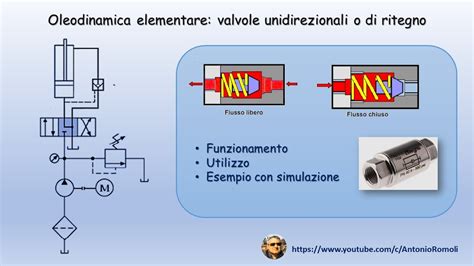

Cos'è una Valvola Unidirezionale e Come Funziona

Una valvola unidirezionale è un dispositivo meccanico progettato per consentire il passaggio del fluido solo lungo l'ingresso prestabilito, bloccando qualsiasi tentativo di flusso in senso contrario dall'uscita. Questo principio fisico è sorprendentemente semplice ma estremamente efficace. Il meccanismo di funzionamento si basa sulla pressione del fluido stesso. Quando la pressione del fluido a monte della valvola supera quella a valle, un elemento mobile all'interno della valvola, chiamato otturatore, si sposta per aprire il passaggio. Al contrario, se la pressione del fluido a valle supera quella a monte, l'otturatore viene spinto nella posizione di chiusura, sigillando efficacemente la valvola e impedendo il flusso inverso.

Questo comportamento "intelligente" non richiede energia esterna, né un controllo elettrico o manuale per funzionare; il suo funzionamento è interamente governato dalle dinamiche di pressione del fluido che attraversa il sistema. La pressione minima necessaria per aprire la valvola è definita "pressione di cracking" e rappresenta un parametro fondamentale nella scelta del componente più adatto a una specifica applicazione.

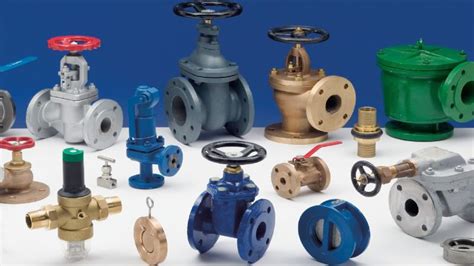

Tipi di Valvole Unidirezionali

Esistono diverse tipologie di valvole unidirezionali, ognuna con caratteristiche costruttive e principi di funzionamento leggermente differenti, che le rendono più adatte a determinate applicazioni:

• Valvole a Disco o Sfera: Queste valvole presentano un disco o una sfera che si muove verticalmente all'interno del corpo valvola. Quando la pressione agisce nella direzione corretta, solleva il disco o la sfera, permettendo il flusso. In caso di pressione inversa, il disco o la sfera viene spinto contro la sede, bloccando il passaggio.
• Valvole a Battente: Simili nel concetto a un cancello che si apre su un cardine, queste valvole utilizzano un lembo mobile che ruota su un perno. Il movimento di apertura e chiusura è determinato dalla differenza di pressione.
• Valvole a Diaframma: Impiegano un foglio flessibile di gomma o plastica (diaframma) che si deforma per consentire il flusso in un senso e si sigilla contro una sede per bloccare il flusso inverso.
• Valvole a Becco d'Anatra: Il loro nome deriva dalla forma che ricorda appunto il becco di un'anatra. Sono spesso realizzate con materiali flessibili e si aprono sotto pressione per consentire il passaggio unidirezionale.

Applicazioni delle Valvole Unidirezionali

La versatilità e l'affidabilità delle valvole unidirezionali le rendono indispensabili in una moltitudine di scenari applicativi, sia in sistemi idraulici che pneumatici.

Sistemi Idraulici

• Prevenzione del Flusso Inverso dell'Olio: Nei sistemi idraulici, queste valvole sono cruciali per impedire il ritorno indesiderato dell'olio, proteggendo componenti sensibili come le pompe da danni causati da flussi contrari.
• Protezione contro il Colpo d'Ariete: Le valvole unidirezionali sono una soluzione efficace per contrastare il temuto colpo d'ariete, ovvero quelle pericolose onde di sovrappressione che si generano quando una valvola viene chiusa improvvisamente. Queste onde possono danneggiare sia i componenti elettromeccanici dell'impianto, come le elettropompe, sia le tubature stesse. L'installazione di una valvola unidirezionale a protezione della pompa e lungo la condotta aiuta a mitigare questo rischio. Le valvole a molla e battente, o le valvole a disco installabili tra le flange, sono spesso preferite per questa applicazione.
• Funzione di Valvola di Fondo: Quando installate nelle condotte di aspirazione, le valvole unidirezionali svolgono la funzione di valvole di fondo. Il loro compito è impedire lo svuotamento delle tubazioni quando l'impianto di pompaggio è a riposo. Senza questa valvola, il fluido tenderebbe a tornare indietro per gravità, e al riavvio del sistema si rischierebbe la marcia a secco, con conseguente surriscaldamento e danneggiamento della pompa. La valvola di fondo montata in aspirazione si chiude per azione della pressione del fluido sulla molla, impedendo la fuoriuscita del liquido.

Sistemi Pneumatici

Nel contesto dei sistemi pneumatici, dove l'aria compressa è il fluido di lavoro, le valvole unidirezionali giocano un ruolo altrettanto vitale.

• Controllo del Flusso d'Aria: Queste valvole sono fondamentali per controllare la direzione e la pressione dell'aria compressa, garantendo il corretto funzionamento degli attuatori pneumatici, come i cilindri.
• Mantenimento della Pressione: Impediscono la perdita di pressione del sistema permettendo all'aria di fluire in un'unica direzione. Questo è essenziale per mantenere la pressione necessaria al funzionamento dei dispositivi pneumatici.
• Protezione degli Attuatori: Le valvole di ritegno pneumatiche proteggono gli attuatori da danni causati da flussi d'aria inversi. Ad esempio, in caso di perdita d'aria improvvisa o fluttuazioni di pressione nel sistema, una valvola di ritegno ben selezionata può impedire che un cilindro pneumatico perda improvvisamente il suo carico, evitando movimenti incontrollati e potenzialmente pericolosi.
• Accumulo di Pressione: In alcune configurazioni, le valvole di ritegno possono essere utilizzate per consentire l'accumulo di pressione in specifici segmenti del circuito pneumatico.
• Funzioni di Sicurezza: Le valvole di sicurezza pneumatiche, che sono un tipo specifico di valvola unidirezionale, sono progettate per proteggere il sistema da problemi di sovrapressione. Queste valvole si aprono automaticamente quando la pressione supera una soglia predefinita, rilasciando l'aria in eccesso e garantendo così la sicurezza dell'impianto e dei suoi operatori. Solitamente, questa soglia di pressione è compresa tra 5 e 8 bar, ma può variare a seconda dell'applicazione.

Valvole Pneumatiche: Tipologie e Funzionalità Specifiche

Le valvole pneumatiche sono un sottoinsieme delle valvole unidirezionali, specificamente progettate per la gestione dell'aria compressa nei sistemi pneumatici industriali. La loro importanza risiede nella capacità di controllare con precisione il flusso d'aria, la pressione e la direzione, elementi chiave per l'automazione dei processi.

Componenti Principali di una Valvola Pneumatica

Per comprendere appieno il funzionamento di una valvola pneumatica, è utile conoscere i suoi componenti principali:

• Corpo Valvola: La struttura portante che ospita i componenti interni. Tipicamente realizzato in materiali resistenti come acciaio inossidabile o alluminio per sopportare alte pressioni e condizioni operative difficili.
• Cursore (o Otturatore): L'elemento mobile critico all'interno del corpo valvola, la cui posizione determina se la valvola è in stato "aperto" o "chiuso". Il design del cursore varia in base al tipo di valvola (semplice effetto o doppio effetto).
• Attuatore Pneumatico: Responsabile del movimento del cursore. L'aria compressa crea un movimento meccanico che apre e chiude la valvola.
• Sistema di Controllo: Include sensori e controllori che gestiscono l'attuatore pneumatico, assicurando che la valvola risponda correttamente alle variazioni dei requisiti del sistema e permettendo l'automazione dei processi.
• Guarnizioni: Essenziali per prevenire perdite d'aria e facilitare il movimento fluido del cursore.

Classificazione delle Valvole Pneumatiche

Le valvole pneumatiche possono essere classificate in base a diverse caratteristiche:

• Funzionalità:

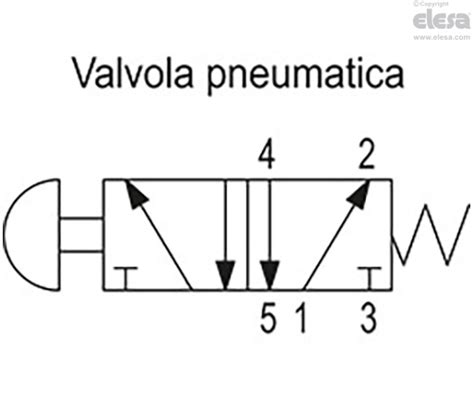

  • Valvole di Controllo Direzionali: Controllano i percorsi di flusso dell'aria compressa. Sono comunemente disponibili in configurazioni come 2/2 (due vie, due posizioni), 3/2, 5/2 o 5/3, che indicano il numero di porte e di posizioni del cursore. Queste valvole si muovono in risposta alla pressione dell'aria o ad attuatori pneumatici.
  • Valvole di Controllo del Flusso: Progettate per regolare la velocità dell'aria che passa attraverso un sistema. Spesso dotate di meccanismi di strozzamento regolabili per ottenere una portata variabile.
  • Valvole di Sicurezza: Proteggono il sistema da sovrapressioni. Si aprono automaticamente a una soglia di pressione predefinita per rilasciare l'aria in eccesso.
  • Valvole di Intercettazione Pneumatiche: Utilizzate per interrompere completamente il flusso d'aria in un sistema, solitamente con un semplice meccanismo a sfera o a saracinesca.

• Design e Caratteristiche Operative:

  • Valvole a Semplice Effetto: La pressione dell'aria sposta il cursore in una direzione, mentre una molla lo riposiziona quando la pressione viene disattivata. Adatte per movimenti in una sola direzione.
  • Valvole a Doppio Effetto: Utilizzano l'aria compressa per spostare il cursore in entrambe le direzioni, offrendo maggiore precisione. L'aria introdotta su un lato del cursore annulla la forza della molla sull'estremità opposta, creando un percorso per il flusso d'aria.
  • Valvole a Spola: Caratterizzate da un cilindro mobile che regola l'apertura e la chiusura delle vie d'aria. Sono robuste e versatili.
  • Valvole a Membrana: Garantiscono una tenuta superiore e sono ideali per fluidi puri o aggressivi.
  • Valvole Proporzionali: Permettono un controllo fine e modulato della portata attraverso un segnale variabile, fondamentali per la regolazione dinamica dei processi.

Vantaggi e Limiti dei Sistemi Pneumatici

I sistemi pneumatici, grazie all'impiego di valvole pneumatiche, offrono numerosi vantaggi in ambito industriale:

• Rapidità di Risposta: Le valvole pneumatiche sono note per la loro velocità di risposta, essenziale nelle applicazioni ad alta ciclicità che richiedono un controllo preciso del flusso e della pressione dell'aria.
• Efficienza Operativa: La capacità di tornare rapidamente alla posizione iniziale dopo aver eseguito un'azione rende il loro funzionamento molto efficiente.
• Resistenza alle Condizioni Estreme: Grazie alla semplicità del design e alla robustezza dei materiali (come alluminio o ottone), le valvole pneumatiche possono operare efficacemente in ambienti con temperature variabili, elevata umidità e presenza di polvere. Questo le rende ideali per applicazioni gravose come porte di treni, morsetti meccanici e attuatori rotanti.
• Semplicità e Affidabilità: Il design relativamente semplice e la robustezza dei materiali contribuiscono all'affidabilità generale del sistema.

Tuttavia, i sistemi pneumatici presentano anche alcuni limiti:

• Dipendenza dall'Alimentazione d'Aria: La costanza dell'alimentazione d'aria compressa è un punto debole. In caso di interruzione della fornitura, il sistema può diventare inattivo.
• Manutenzione: La manutenzione può essere onerosa, specialmente in sistemi di piccole dimensioni o con scarichi complessi delle porte delle valvole e degli attuatori, che richiedono controlli regolari per prevenire perdite d'aria e di pressione.
• Rumorosità: Il funzionamento di alcuni sistemi pneumatici può generare rumore, che in alcuni contesti industriali potrebbe richiedere soluzioni di abbattimento acustico.

Selezione della Valvola Pneumatica Adeguata

La scelta della valvola pneumatica più adatta per un determinato impianto è un processo critico che richiede l'attenta valutazione di diversi fattori per garantire le massime prestazioni ed efficienza:

• Requisiti dell'Applicazione: È fondamentale definire il ruolo specifico della valvola nel sistema. Una valvola di controllo pneumatica è ideale per applicazioni ad alta ciclicità, mentre le valvole di scarico della pressione sono essenziali per la protezione da sovrapressioni. Le valvole di intercettazione offrono un controllo on/off diretto e preciso.
• Portata e Pressione: Determinare la portata d'aria necessaria e il campo di pressione di esercizio del sistema. Sistemi con elevato flusso d'aria richiedono valvole più grandi con maggiore capacità, mentre sistemi a bassa portata possono necessitare di versioni più piccole.
• Condizioni Ambientali: Considerare la temperatura, l'umidità, l'esposizione a polvere o agenti abrasivi. La scelta dei materiali del corpo valvola e delle guarnizioni deve tenere conto di queste condizioni per garantire la durabilità.
• Configurazione della Valvola: Il numero di vie di flusso e la configurazione delle porte di ingresso e uscita devono essere compatibili con l'architettura generale del sistema pneumatico.
• Velocità di Attuazione: Molte applicazioni richiedono valvole con velocità di attuazione elevate.
• Caduta di Pressione: La caduta di pressione attraverso la valvola durante il flusso in avanti dovrebbe essere minimizzata per garantire l'efficienza del sistema. Una caduta di pressione eccessiva può indicare una valvola sottodimensionata o una contaminazione.
• Pressione di Rottura: Deve essere sufficientemente alta per evitare aperture indesiderate dovute a fluttuazioni di pressione o vibrazioni, ma abbastanza bassa da consentire un funzionamento corretto alla pressione minima del sistema.
• Posizione di Montaggio: Le valvole a molla possono essere installate in qualsiasi orientamento, mentre le valvole a gravità richiedono posizioni di montaggio specifiche per funzionare correttamente.

Manutenzione e Diagnostica dei Guasti

Una corretta manutenzione è essenziale per garantire la lunga vita operativa e le prestazioni costanti delle valvole pneumatiche. Gli indicatori di guasto comuni includono perdite per flusso inverso, eccessiva caduta di pressione, risposta lenta o irregolare, perdite esterne visibili, rumore insolito durante il funzionamento e degrado generale delle prestazioni del sistema. Monitorare regolarmente indicatori di prestazione come la caduta di pressione e il tempo di risposta aiuta a determinare la tempistica ottimale per la sostituzione. Gli intervalli di manutenzione tipici per applicazioni industriali vanno da 1 a 3 anni, ma dipendono fortemente dalle condizioni operative.

Considerazioni Specifiche per Applicazioni Complesse

In contesti applicativi più complessi, come quelli che coinvolgono cilindri pneumatici con carichi variabili o requisiti di velocità differenziati, la selezione e la configurazione delle valvole diventano ancora più cruciali.

Gestione della Velocità e Carichi Variabili

Quando si utilizzano cilindri pneumatici con carichi variabili, è fondamentale garantire che la valvola di ritegno scelta sia in grado di mantenere la pressione del sistema e prevenire chiusure repentine del cilindro sotto l'effetto del carico. L'uso di valvole di ritegno pilotate può essere una soluzione efficace in questi casi, poiché consentono l'inversione del flusso solo quando viene applicato un segnale di pilotaggio esterno, evitando movimenti indesiderati dovuti a perdite di pressione.

Per regolare la velocità di estensione e rientro dello stelo del cilindro, è necessario l'impiego di regolatori di flusso. Questi dispositivi, montati generalmente sullo scarico del cilindro (nelle luci 3 e 5 di una valvola 5/2 vie), permettono di controllare la velocità dell'aria in uscita e, di conseguenza, la velocità del movimento del pistone. In caso di necessità di velocità differenti per l'estensione e il rientro, si possono utilizzare doppi regolatori di pressione o configurazioni più complesse che prevedono valvole 3/2 per comandare solo la salita, lasciando che il peso del gruppo provochi la discesa, sempre con un sistema di frenatura per evitare cadute incontrollate.

Dimensionamento del Cilindro e Componenti Correlati

Il dimensionamento corretto del cilindro pneumatico è essenziale per sopportare le forze in gioco, incluse le componenti laterali del carico. Analizzando cataloghi di fornitori, si nota che per pistoni di diametro 80 mm, la capacità di carico perpendicolare all'asse può essere limitata (ad esempio, 100 N per una corsa di 500 mm). Se il pistone è montato a cerniera sia alla testa che al piede, le componenti di carico laterale sono minimizzate. Tuttavia, montaggi con flange rigide alla base possono esporre il cilindro a sollecitazioni laterali che ne accelerano l'usura.

In scenari in cui il carico viene traslato orizzontalmente su una tavola o spostato da un carrello su guide laterali, le preoccupazioni riguardo a una reazione verticale all'asse possono essere diverse. In questi casi, l'uso di valvole di ritegno può essere meno critico per la prevenzione di cadute improvvise, ma rimangono importanti per il mantenimento della pressione.

La scelta di una valvola unidirezionale con un orifizio integrato permette un trafilamento controllato del fluido nel verso di scorrimento, che normalmente la valvola impedirebbe. Questo può essere utile in specifiche applicazioni per un controllo più fine del movimento.

Produttori e Fornitori Affidabili

Nel mercato sono presenti numerosi produttori e fornitori di valvole unidirezionali e pneumatiche. Aziende come Vincer Valve, Faster e Bepto Pneumatics offrono soluzioni complete che spaziano dalla progettazione all'assistenza post-vendita, garantendo qualità, affidabilità e innovazione. La scelta di un fornitore affidabile, con una solida competenza nel settore e la capacità di offrire supporto tecnico per la selezione e l'installazione, è fondamentale per il successo di qualsiasi progetto che impieghi questi componenti critici. L'impegno nell'innovazione da parte di questi produttori si traduce in prodotti che non solo riducono i costi operativi, ma aumentano significativamente l'efficienza dei sistemi pneumatici.
