La valvola di recupero vapori olio, spesso abbreviata in CVV (Crankcase Ventilation Valve) o nota anche come separatore olio, è un componente cruciale nel sistema motore di veicoli come la BMW E46 318i. La sua funzione principale è quella di separare l'olio dai vapori che si formano all'interno del basamento motore, reindirizzando i vapori purificati nel sistema di aspirazione e permettendo all'olio di tornare nella coppa. Questo processo è fondamentale per mantenere pulito il sistema di aspirazione, ridurre le emissioni inquinanti e preservare l'integrità del motore.
Cosa Sono e Dove si Trovano
La valvola di recupero vapori olio è una componente del sistema PCV (Positive Crankcase Ventilation). Nelle BMW, in particolare sulla serie E46 318i, questa valvola e le relative tubazioni sono posizionate in una zona non sempre di facile accesso, spesso richiedendo lo smontaggio di altri componenti per essere raggiunta. I vapori dell'olio, che contengono anche gas di scarico pesanti e altre impurità, vengono convogliati attraverso un circuito di tubi dalla coppa dell'olio alla valvola, che li separa, e poi nuovamente nel collettore di aspirazione. Il filtro di recupero vapori olio, talvolta a decantazione, è integrato in questo sistema per migliorare la separazione.
Manifestazioni di Problemi e Conseguenze
Un malfunzionamento della valvola di recupero vapori olio può portare a una serie di problemi significativi per il motore. Tra i sintomi più comuni si riscontrano:
- Fumo eccessivo dal motore: Un utente ha riportato un'esperienza drammatica in cui una valvola intasata ha causato un'enorme pressione all'interno del motore, sputando fuori tutto l'olio dall'astina di misurazione. Questo ha portato il motore a funzionare senza olio per diversi secondi, con conseguente puzza di bruciato, fumo ovunque e un preventivo di 5.500 euro per la rettifica e revisione completa del motore. Questo sottolinea la gravità di un blocco completo.
- Mancate accensioni e borbottio all'accensione a freddo: Un altro utente ha riscontrato problemi all'accensione a freddo al mattino, con borbottio e mancate accensioni, principalmente sui cilindri 1 e 5. Dopo aver escluso problemi all'impianto elettrico di accensione, la causa è stata ricondotta alla valvola ciclonica e ai suoi tubi.
- Aumento della pressione nel basamento: Un indicatore di problemi può essere un forte "sfiatare" in pressione quando si apre il tappo dell'olio a motore caldo. Questo è sintomo di una valvola che non riesce più a sfiatare correttamente i vapori.
- Scarburazione: Se la valvola non funziona correttamente, i vapori oleosi possono alterare la miscela aria/carburante, causando una scarburazione del motore.
- Residui oleosi nel collettore di aspirazione: La presenza di una "sabbietta" composta da gas di scarico pesanti e olio nella scatola di aspirazione dopo aver rimosso l'EGR è un chiaro segnale che i residui non vengono adeguatamente separati e possono finire per entrare nel motore, potenzialmente danneggiando le valvole.
- Corrosione delle tubazioni: Le tubazioni collegate alla valvola possono deteriorarsi nel tempo, assumendo la consistenza di una gelatina o corrodendosi, compromettendo ulteriormente il funzionamento del sistema e la tenuta stagna. Un utente ha descritto il tubo come "quasi completamente corroso dall'olio" e con la "consistenza di una gelatina". La cosa grave è che, in queste condizioni, l'albero a camme può essere esposto a contaminazioni esterne.
- Accensione della spia dell'olio: In casi estremi, come quello descritto, l'ostruzione della valvola può portare a una tale sovrappressione da far accendere la spia dell'olio rossa, indicando una grave mancanza di lubrificazione.
Questi problemi sono particolarmente avvertibili in climi più rigidi, dove il congelamento della condensa mescolata ai residui oleosi può generare una sovrappressione marcata nel circuito.
Il Filtro a Decantazione: Necessità e Manutenzione
Molti utenti si chiedono se il filtro di recupero vapori olio sia a decantazione e se necessiti di pulizia. Nei modelli più recenti o come ricambio migliorato, spesso viene utilizzato un filtro a decantazione, considerato più efficiente nel separare l'olio dai vapori rispetto ai modelli precedenti. Questo tipo di filtro non necessita di pulizia, ma di sostituzione periodica. Infatti, si consiglia la sostituzione ogni volta che si cambia il turbo e comunque, in generale, a intervalli di chilometraggio specifici. Per esempio, un utente ha menzionato che nel suo caso il problema si è manifestato a 75.000 km perché la valvola non era stata sostituita con il turbo.
Quando Sostituire la Valvola e il Kit Tubi
La sostituzione della valvola di recupero vapori olio e delle relative tubazioni è una pratica di manutenzione preventiva essenziale. Non esiste un chilometraggio fisso universalmente valido per tutti i modelli e le condizioni di guida, ma è consigliabile considerarla tra i 60.000 e i 100.000 km, o in concomitanza con la sostituzione del turbocompressore. Un utente ha risolto i problemi di accensione a freddo sulla sua auto con 170.000 km, dopo aver identificato la valvola come causa, sostituendo un kit composto da valvola ciclonica e quattro tubi. È importante anche sostituire la guarnizione del corpo farfallato e l'o-ring dell'asta di misurazione olio motore, se smontati durante l'operazione.
L'operazione di sostituzione può richiedere circa un'ora e mezza di lavoro, o anche di più se si incontrano difficoltà come la caduta di una vite nel motore. Un avvertimento importante è "RICORDARSI DI RICOLLEGARLO!!!" per evitare ulteriori problemi.
Particolari da Sostituire e Codici
Per chi cerca informazioni dettagliate, codici e procedure "fai-da-te", esistono reportage specifici in sezioni dedicate. Questi reportage contengono tutte le informazioni necessarie per i diversi modelli e per la scelta tra filtro a decantazione o meno.
I Collettori di Aspirazione: Una Curiosità

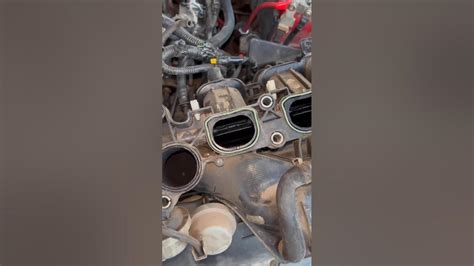

Un utente ha notato la presenza di otto collettori di aspirazione su un motore 320d, nonostante abbia solo quattro cilindri. Questa osservazione è interessante e merita un chiarimento. In alcuni motori, specialmente quelli diesel, i collettori di aspirazione possono essere progettati con geometrie variabili o con condotti separati per ottimizzare il flusso d'aria in diverse condizioni di carico e regime del motore. I quattro collettori in plastica che "vanno verso l'alto e entrano nel motore" sono i condotti principali per l'aria aspirata da ciascun cilindro. I "quattro in basso che entrano vicino le candelette" potrebbero riferirsi a condotti secondari o a sistemi di pre-riscaldamento dell'aria (come le candelette di preriscaldamento nei diesel) o, più probabilmente, a un sistema di farfalle o swirl flaps.
Funzionamento delle alette a spirale
I "swirl flaps" (alette a vortice) sono spesso presenti nei collettori di aspirazione dei motori diesel moderni. Servono a creare un movimento di vortice (swirl) nell'aria aspirata quando il motore funziona a bassi regimi e carichi parziali. Questo vortice migliora la miscelazione dell'aria con il carburante diesel, ottimizzando la combustione e riducendo le emissioni. A regimi più elevati, le alette si aprono completamente per massimizzare il flusso d'aria. La loro presenza non è direttamente correlata alla valvola di recupero vapori olio, ma è una caratteristica di design del collettore di aspirazione che mira a migliorare l'efficienza e le prestazioni del motore.
Misurazione della Pressione del Basamento
La misurazione della pressione del basamento è un metodo diagnostico efficace per valutare il funzionamento della valvola di recupero vapori olio. Un utente ha misurato circa 7-8 mbar al minimo alla stecca dell'olio prima della sostituzione della valvola e dei tubi. Dopo la sostituzione, ha rilevato 11 mbar al minimo e circa 10 ai regimi superiori (fino a 4000 giri). Questi valori indicano un miglioramento nella gestione della pressione, suggerendo un corretto funzionamento del sistema dopo l'intervento.
L'Importanza della Prevenzione
La storia del danno grave al motore a causa di una valvola intasata sottolinea l'importanza cruciale della manutenzione preventiva. Nonostante possa sembrare un piccolo componente, un suo malfunzionamento può avere conseguenze catastrofiche e costi di riparazione elevati. Prestare attenzione ai sintomi, effettuare controlli periodici e sostituire la valvola e i tubi secondo le raccomandazioni del costruttore o in base all'usura è fondamentale per la longevità e l'affidabilità del motore della propria BMW.
