Valvola Wastegate Bloccata: Cause, Sintomi e Rimedi per un Motore Turbocompresso in Salute

Nel complesso ecosistema che costituisce un motore automobilistico, esistono componenti la cui importanza è spesso sottovalutata, ma la cui corretta funzionalità è cruciale per le prestazioni e l'affidabilità del veicolo. Tra questi, spicca la valvola Wastegate, un elemento fondamentale nei motori sovralimentati, il cui ruolo nella regolazione della pressione è di primaria importanza. Sebbene a volte associata all'EGR, la Wastegate possiede una funzione ben distinta e vitale.

Comprendere la Funzione della Valvola Wastegate

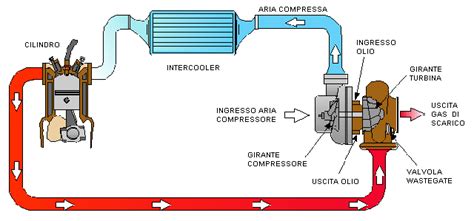

Il nome "Wastegate" deriva dall'inglese, unendo "waste" (rifiuti) e "gate" (cancello). Questa denominazione evoca con efficacia la sua funzione: agire come una porta di uscita per i gas di scarico, specificamente nei motori dotati di turbocompressore. Il suo compito principale è quello di regolare la pressione all'interno del sistema di sovralimentazione attraverso un meccanismo che, pur essendo definito on-off, opera con sfumature precise per mantenere la pressione entro limiti di sicurezza e ottimali. In sostanza, la valvola permette ai gas di scarico di bypassare la turbina quando la pressione raggiunge un livello predeterminato. Per questo motivo, è talvolta conosciuta anche come valvola di bypass.

Quando i gas di scarico vengono deviati dalla Wastegate verso il sistema di scarico principale (la marmitta) e, quindi, verso l'esterno, il regime di rotazione della turbina diminuisce e, di conseguenza, si riduce la sovralimentazione. Senza questo meccanismo di controllo, durante le fasi di forte accelerazione, l'aumento della velocità dei gas di scarico causerebbe un incremento incontrollato della pressione della turbina. Questa sovrapressione, se non gestita, potrebbe facilmente portare a danni strutturali al motore, fino al suo collasso. La valvola Wastegate opera dunque per garantire che la velocità di rotazione della turbina non superi i limiti di sicurezza definiti in fase di progettazione del veicolo, preservando l'integrità meccanica del propulsore.

Struttura e Tipologie di Valvole Wastegate

Sebbene la struttura generale di un turbocompressore sia relativamente standardizzata, la valvola Wastegate può presentare differenze significative in termini di costruzione e meccanismo di azionamento. Solitamente, la valvola è posizionata in prossimità della chiocciola del turbocompressore. I metodi di azionamento più comuni sono di tipo meccanico o pneumatico.

Esistono diverse tipologie costruttive di valvole Wastegate. Le più diffuse e pratiche per l'utilizzo su veicoli di serie sono quelle a "sportello", che presentano un design compatto e un'efficace capacità di deviazione dei gas. Per applicazioni più sportive o da competizione, dove le esigenze di prestazioni sono massimizzate, si utilizzano spesso valvole a "fungo", che possono offrire una maggiore capacità di sfogo e una risposta più rapida.

Inoltre, le valvole Wastegate possono essere classificate in due categorie principali in base alla loro integrazione nel sistema:

• Wastegate Interna: Questa tipologia è integrata direttamente nel corpo del turbocompressore. È una soluzione più economica e compatta, spesso impiegata nei veicoli prodotti in larga scala. Sebbene sia più semplice da installare e abbia un costo inferiore, può presentare una minore efficienza in termini di "sfogo" dei gas di scarico e, di conseguenza, un impatto potenzialmente minore sulle prestazioni pure rispetto alle versioni esterne.
• Wastegate Esterna: In questo caso, la valvola è un componente separato, collegato al collettore di scarico e al turbocompressore tramite tubazioni dedicate. Le Wastegate esterne offrono generalmente una maggiore efficienza nello sfogo dei gas di scarico, consentendo un controllo più preciso della pressione di sovralimentazione e, quindi, potenzialmente migliori prestazioni. Sono più comuni nei motori ad alte prestazioni, nelle auto sportive e nelle applicazioni racing.

La Wastegate è tipicamente attivata da una molla interna e da un attuatore, che può essere pneumatico o elettronico. Quando la pressione dell'aria nel sistema di sovralimentazione raggiunge un certo livello, superiore alla forza esercitata dalla molla nell'attuatore, la valvola si apre. In caso di sovrapressione, la Wastegate devia una parte dei gas di scarico lontano dalla girante della turbina, stabilizzando così la pressione e mantenendo il sistema turbo sotto controllo.

Problematiche Comuni e Sintomi di Malfunzionamento

La valvola Wastegate, operando in un ambiente gravoso esposto ai gas di scarico ad alta temperatura e contenenti residui carboniosi, è suscettibile a diverse problematiche che possono comprometterne il corretto funzionamento.

Uno dei casi più comuni è il bloccaggio della valvola. Questo può verificarsi sia in posizione aperta che chiusa, con conseguenze diametralmente opposte sulla pressione di sovralimentazione.

• Bloccata Chiusa: Se la Wastegate rimane bloccata in posizione chiusa, i gas di scarico non vengono deviati dalla turbina. Ciò comporta un aumento incontrollato della pressione di sovralimentazione (fenomeno noto come "overboost"). Il motore riceve una quantità di aria eccessiva rispetto a quella che può gestire, causando un'eccessiva spinta e potenziali danni al motore. I sintomi includono un'accelerazione molto aggressiva ma incontrollata, e in alcuni casi il motore può entrare in una modalità di protezione (limp mode) per prevenire danni maggiori.
• Bloccata Aperta: Al contrario, se la Wastegate si blocca in posizione aperta, una quantità eccessiva di gas di scarico bypassa la turbina in modo continuo. Di conseguenza, la turbina non raggiunge il regime di rotazione necessario per generare la pressione di sovralimentazione desiderata. Il risultato è una significativa perdita di potenza, specialmente ai regimi medio-alti, e una risposta lenta dell'acceleratore. Il motore potrebbe non salire di giri come dovrebbe e il turbo potrebbe non "entrare" in modo efficace.

L'accumulo di carbonio e detriti è una delle cause principali del bloccaggio. Residui derivanti dalla combustione incompleta, dall'olio bruciato o da uno scarico sporco possono depositarsi sui componenti interni della valvola, impedendone il movimento fluido. È quindi fondamentale che i sistemi di iniezione vengano puliti regolarmente con prodotti specifici e che la manutenzione generale del motore sia scrupolosa.

Un'altra causa comune di malfunzionamento è l'usura della molla nell'attuatore. La molla determina la pressione alla quale la Wastegate si attiva. Una molla indebolita o danneggiata a causa dello stress continuo causato dalle variazioni di temperatura e pressione, o dall'utilizzo di componenti di bassa qualità, può portare a un'apertura prematura o tardiva della valvola. Questo si traduce in una sovra- o sotto-pressione del turbo, con conseguenti problemi di prestazioni.

L'attuatore stesso, sia esso elettronico o pneumatico, può guastarsi. Malfunzionamenti elettrici, cablaggi difettosi o sensori guasti possono causare un'apertura o chiusura irregolare della Wastegate nei modelli elettronici. Per gli attuatori pneumatici, perdite di pressione nei tubi o nelle connessioni pneumatiche possono impedire il corretto funzionamento.

Infine, problemi legati alla dimensione o configurazione della Wastegate possono causare sovrappressione. Se la valvola è troppo piccola per sfogare la quantità di gas di scarico necessaria, la pressione può accumularsi oltre i limiti impostati. Anche modifiche al sistema di scarico che aumentano il flusso di gas oltre la capacità di gestione della Wastegate possono portare a questo problema. Al contrario, picchi improvvisi di pressione turbo potrebbero essere dovuti a un attuatore lento nel rispondere ai cambi di pressione, specialmente nei sistemi pneumatici.

Sintomi di una Wastegate bloccata o malfunzionante:

• Perdita di potenza: Il motore non ha la spinta usuale, specialmente in accelerazione e a regimi elevati.
• Eccessivo fumo nero dallo scarico: Indicativo di una combustione incompleta dovuta a una gestione errata della pressione del turbo.
• Rumori insoliti: Sibili o rumori metallici provenienti dalla zona del turbo possono indicare un errato allineamento o danni interni.
• Accensione della spia motore (Check Engine Light): Le moderne centraline elettroniche sono in grado di rilevare anomalie nel funzionamento della Wastegate e segnalarle tramite spie luminose sul cruscotto.
• Entrata in modalità di protezione (Limp Mode): Il motore riduce drasticamente le prestazioni per prevenire danni maggiori.
• Sovralimentazione eccessiva (Overboost): Accelerazione troppo aggressiva e incontrollata, seguita spesso da un intervento della centralina per limitare i danni.

Diagnosi e Rimedi per la Valvola Wastegate

La diagnosi di un malfunzionamento della valvola Wastegate richiede attenzione e competenza tecnica. Nei veicoli moderni, la centralina elettronica (ECU) gioca un ruolo cruciale nella gestione della Wastegate, monitorando costantemente i parametri di pressione e attivando eventuali procedure di emergenza.

Un tecnico esperto può eseguire diverse prove per identificare il problema:

• Controllo visivo: Ispezione della Wastegate e dei suoi collegamenti per individuare danni evidenti, perdite o ostruzioni.
• Prova di pressione manuale: Staccando il tubicino pneumatico che arriva alla valvola, è possibile collegare un compressore e applicare aria compressa. In questo modo, si può verificare se la valvola si apre e si chiude correttamente e se la molla risponde alla pressione applicata. Se la valvola rimane bloccata, è un chiaro segno di problema.
• Test con nanocom o scanner OBD-II: Questi strumenti permettono di leggere i codici di errore memorizzati dalla centralina e di monitorare in tempo reale i dati relativi alla pressione del turbo e all'attivazione della Wastegate.
• Verifica dei tubi pneumatici e delle connessioni: Assicurarsi che non vi siano perdite o ostruzioni nei tubi che collegano l'attuatore pneumatico al sistema di sovralimentazione.
• Controllo dell'attuatore elettronico e dei sensori: Nei sistemi elettronici, è necessario verificare il corretto funzionamento dell'attuatore e dei sensori associati tramite strumenti diagnostici specifici.
• Controllo della taratura della Wastegate: A volte, la causa di sovra- o sotto-pressione può essere una taratura errata della molla o una configurazione non ottimale.

Rimedi:

Le soluzioni per un malfunzionamento della Wastegate dipendono dalla causa specifica:

• Pulizia: In caso di accumulo di carbonio e detriti, una pulizia accurata della valvola e dei suoi componenti interni può risolvere il problema. Questa operazione richiede lo smontaggio della valvola e l'utilizzo di prodotti specifici per la rimozione dei depositi.
• Regolazione: Se il problema è legato a una taratura errata, è possibile regolare la tensione della molla o la lunghezza dell'asta di comando. Ad esempio, allungare l'asta può aumentare la pressione di attacco della Wastegate, mentre accorciarla la riduce. Questo processo deve essere fatto gradualmente, monitorando costantemente la pressione per evitare di causare sovrapressione.
• Sostituzione dei componenti: Se la molla è usurata, l'attuatore è guasto, o la valvola stessa è danneggiata in modo irreparabile, sarà necessaria la sostituzione del componente difettoso. La sostituzione può riguardare la sola valvola, l'attuatore, o l'intero gruppo Wastegate, a seconda del tipo di turbocompressore.
• Riprogrammazione della centralina (rimappatura): In alcuni casi, specialmente su veicoli modificati o per ottimizzare le prestazioni, la gestione della Wastegate può essere modificata tramite una riprogrammazione della centralina elettronica. Tuttavia, questo intervento deve essere eseguito da professionisti esperti per evitare danni al motore.
• Verifica e sostituzione di cablaggi e sensori: Nei sistemi elettronici, è fondamentale controllare l'integrità dei cablaggi e la funzionalità dei sensori. La sostituzione di componenti elettrici difettosi può risolvere problemi di regolazione imprecisa della pressione.

Data la complessità dei sistemi moderni e la delicatezza del componente, in presenza di sintomi di malfunzionamento della Wastegate, è sempre consigliabile rivolgersi a tecnici esperti nel settore della sovralimentazione e della meccanica automobilistica. FTS, ad esempio, è un'azienda con una lunga esperienza nella distribuzione di ricambi per auto e turbocompressori, offrendo soluzioni per una vasta gamma di applicazioni, dalle auto alle macchine agricole e ai veicoli commerciali.

La corretta manutenzione e la tempestiva risoluzione dei problemi relativi alla valvola Wastegate sono essenziali per garantire prestazioni ottimali, efficienza del carburante e longevità del motore turbocompresso.
