Valvole Pneumatiche di Processo: Controllo Essenziale per l'Efficienza Industriale

Le valvole pneumatiche di processo sono componenti fondamentali nell'automazione industriale, deputate al controllo preciso del flusso di gas e liquidi in una vasta gamma di applicazioni. La loro funzione primaria è quella di regolare un determinato flusso secondo parametri stabiliti, agendo come elementi mobili che aprono, chiudono o modulano parzialmente il passaggio di fluidi attraverso tubazioni. Questo controllo è vitale per mantenere l'efficienza operativa, ottimizzare il consumo energetico e prolungare la vita utile delle macchine, specialmente in processi continui dove un arresto può comportare costi significativi.

Principi Fondamentali e Funzionamento

Il controllo di processo è una disciplina ingegneristica che si avvale di strumentazioni e sensori, tra cui le valvole, per monitorare e regolare un determinato processo industriale. Questi processi possono essere di tipo continuo, operando 24 ore su 24, o discreti, lavorando in maniera discontinua. Indipendentemente dalla natura del processo, la valvola per il controllo dei processi riveste un ruolo cruciale. Generalmente, queste valvole sono impiegate in ambito industriale per la gestione dei flussi di gas o liquidi. L'azionamento di una valvola avviene in base a un segnale ricevuto da un controllore, che può essere di natura digitale o analogica.

Le valvole pneumatiche, in particolare, utilizzano l'aria compressa come mezzo per trasmettere movimento e forza nell'automazione industriale. La loro funzione di comando determina la quantità di gas o aria compressa che può fluire, permettendo di azionare attuatori come cilindri, cilindri senza stelo, motori o pinze. Esistono diverse tipologie di valvole, classificate in base al loro funzionamento e alla loro configurazione.

Tipologie Principali di Valvole di Processo

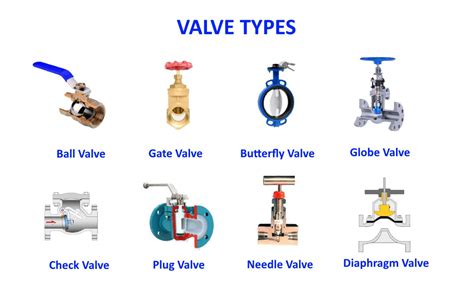

Le principali tipologie di valvole per il controllo della circolazione dei liquidi si distinguono in: valvole ad arresto, valvole a sfera, valvole a saracinesca e valvole a ghigliottina. Ciascuna di queste tipologie presenta caratteristiche specifiche che le rendono più adatte a determinati impieghi.

• Valvole ad arresto: Queste valvole servono principalmente per interrompere completamente il flusso di un fluido.
• Valvole a sfera: Caratterizzate da una sfera forata che ruota per controllare il flusso, le valvole a sfera offrono un'ottima capacità di tenuta e una rapida operatività. La serie di valvole a sfera VAPB, ad esempio, offre soluzioni di alta qualità con portata massima per applicazioni industriali. Valvole a sfera flangiate PN 10 - PN 40, classe 150 con foro pieno e rivestimento in PFA garantiscono elevata resistenza chimica. Queste valvole a sfera sono adatte a tutti i gas secondo DVGW G260 / G262 e a tutti gli altri gas non aggressivi.
• Valvole a saracinesca: Queste valvole utilizzano un disco a forma di cuneo o di cono che scorre perpendicolarmente al flusso per aprire o chiudere la linea. La valvola di regolazione a saracinesca scorrevole tipo 8021 in versione GS3 rinforzata con posizionatore integrato è adatta a un'ampia gamma di applicazioni di processo. Analogamente, la valvola a saracinesca scorrevole tipo 8020 con interfaccia NAMUR per il montaggio del posizionatore universale è indicata per svariati utilizzi. Le valvole a ghigliottina VL sono disponibili in una varietà di configurazioni, inclusi formati rettangolari. Valvole d’intercettazione a sfera per vapore, aria compressa ed altri fluidi industriali rappresentano una soluzione robusta per l'isolamento.
• Valvole a ghigliottina: Simili alle valvole a saracinesca, utilizzano una lama piana che scorre per interrompere il flusso.

Oltre a queste categorie generali, esistono valvole con strutture e funzionamenti più specifici, come le valvole a 2 vie azionate a pressione tipo CNE, che possono essere regolate per la circolazione a vuoto mediante una condotta di comando.

Applicazioni Tipiche delle Valvole di Processo

Le valvole di processo per il controllo di fluidi trovano impiego in numerosi settori industriali, contribuendo all'ottimizzazione dei processi e alla sicurezza degli impianti.

Circolazione dei Fluidi

Le valvole di processo offrono vantaggi significativi per i processi industriali che prevedono la circolazione dei fluidi. Tra le applicazioni più comuni vi sono:

• Controllo preciso delle sostanze chimiche: Ideale per applicazioni di tecnologia analitica, dove è fondamentale mantenere concentrazioni precise.
• Controllo dei fluidi senza contatto: Le pinch valves, ad esempio, gestiscono i fluidi senza interazione diretta con il processo, prevenendo contaminazioni o danni al fluido stesso. Questa caratteristica è particolarmente utile per fluidi sensibili o corrosivi.
• Maggiore efficienza dell'aria compressa: Le valvole universali, attraverso la segmentazione del flusso, migliorano l'efficienza nell'uso dell'aria compressa, riducendo sprechi e consumi energetici.

Miscelazione di Liquidi

Un'applicazione comune delle valvole di processo è la miscelazione di liquidi, spesso in combinazione con bolle di gas, un processo frequentemente utilizzato nell'industria alimentare. In questi scenari, valvole con caratteristiche specifiche, come una precisa regolazione del flusso e un'ottima capacità di miscelazione, garantiscono l'efficienza del processo.

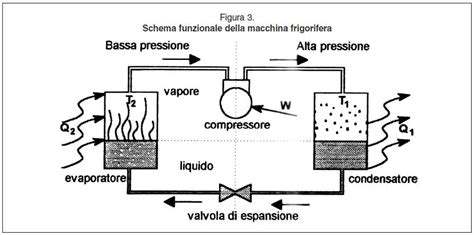

Raffreddamento Industriale di Fluidi

Il controllo del ricircolo dei fluidi nei processi di raffreddamento industriale è un altro ambito di applicazione cruciale. Si utilizzano valvole ad azionamento elettrico o valvole per il controllo di altri fluidi, spesso acqua, per gestire il flusso nei sistemi di raffreddamento.

Alcune applicazioni chiave in questo settore includono:

• Segmentazione del processo di raffreddamento: L'uso di valvole ad azionamento elettrico per l'acqua o altri fluidi nei chiller industriali consente di segmentare il processo di raffreddamento, facilitando interventi di manutenzione senza dover interrompere l'intero sistema.
• Raffreddamento di pinze: Nei processi di saldatura dell'industria automobilistica, valvole specifiche controllano il flusso di fluidi per il raffreddamento delle pinze, prevenendo surriscaldamenti e garantendo la precisione della saldatura.
• Raffreddamento degli utensili: Nell'industria delle macchine utensili, le valvole controllano il flusso di lubrificanti refrigeranti per mantenere gli utensili alla temperatura operativa ottimale, prolungandone la durata e migliorando la finitura superficiale del pezzo lavorato.

Applicazioni di Spruzzatura e Soffiatura

Le valvole ad azionamento elettrico offrono un controllo preciso per le applicazioni di spruzzatura e soffiaggio, garantendo un'erogazione mirata e efficiente.

• Irrigazione: Controllo preciso dell'acqua per un'irrigazione efficiente e mirata in agricoltura o in aree verdi.
• Pulizia degli alimenti: Utilizzate per il soffiaggio di residui di cibo da attrezzature o prodotti, garantendo un elevato standard igienico.
• Raffreddamento delle macchine utensili: Come già menzionato, le valvole controllano il flusso del lubrificante di raffreddamento, assicurando un'applicazione mirata da parte degli ugelli di spruzzatura all'interfaccia utensile-pezzo.
• Lubrificazione della macchina utensile: Le elettrovalvole dosano con precisione acqua o olio per una lubrificazione a nebbia fine, garantendo una copertura uniforme e riducendo il consumo di lubrificante.

Come Scegliere la Valvola di Processo Giusta

La selezione della valvola di processo più adatta per una specifica applicazione è un passaggio cruciale che richiede un'attenta valutazione di diversi fattori.

Tipo di Fluido

Il tipo di fluido con cui si lavora è il fattore determinante per la scelta dei materiali della valvola. Una corretta compatibilità chimica è essenziale per garantire la longevità della valvola e la sicurezza del processo.

• Oli (idrocarburi): Generalmente non attaccano i metalli. Per le guarnizioni, si usano spesso FKM (gomma fluorurata). Per l'olio idraulico, la gomma nitrilica (NBR) è un materiale appropriato.
• Solventi (acetone, acetati, MEK, alcol, ecc.): Questi fluidi sono molto aggressivi nei confronti delle guarnizioni. È consigliabile utilizzare PTFE (politetrafluoroetilene) o FFKM (perfluoroelastomero). A volte, l'EPDM (gomma etilene-propilene-diene) può essere utilizzato, ad esempio, per l'alcol etilico.
• Acidi organici (acido acetico o citrico): L'acciaio inossidabile è ideale in questi casi. Per soluzioni diluite, sono adatti anche FKM o EPDM.
• Acidi inorganici forti (acido solforico, acido fosforico, acido cloridrico, ecc.): Questi acidi non sono compatibili con i metalli e con i normali materiali di tenuta (NBR, FKM, EPDM). Per il trasporto di questi fluidi è necessaria una plastica tecnica, come un fluoropolimero.
• Perossido: Spesso utilizzato nelle applicazioni di pulizia igienica. I materiali compatibili includono acciaio inossidabile e PTFE. Per soluzioni diluite, si utilizza anche FKM.
• Ozono: Utilizzato nelle applicazioni di disinfezione. I materiali compatibili sono acciaio inossidabile e PTFE.

Se non si è sicuri della compatibilità dei materiali, è fondamentale consultare esperti o utilizzare software di selezione specifici.

Viscosità dei Fluidi

La viscosità, definita come lo spessore o la resistenza al flusso di un fluido, è un parametro diverso dalla densità (massa per unità di volume). Per garantire la corretta selezione delle valvole, è necessario scegliere tra valvole ad azionamento pneumatico o elettrico in base alla viscosità del fluido (acqua, olio, ecc.). Fluidi molto viscosi potrebbero richiedere valvole con un design specifico per garantire un flusso adeguato e prevenire problemi di funzionamento.

Pressione Differenziale

Quando si sceglie una valvola di processo, è fondamentale considerare la pressione differenziale massima che la valvola dovrà sopportare. È importante notare che la pressione differenziale massima non coincide necessariamente con la pressione massima del sistema. Una corretta valutazione di questo parametro assicura che la valvola possa operare in sicurezza e con efficacia.

Ritorno di Flusso o Contropressione

Se esiste la possibilità di flusso inverso nel sistema, è necessario considerare l'utilizzo di una valvola di ritegno (valvola di non ritorno) per prevenire danni o malfunzionamenti. Queste valvole permettono il flusso in una sola direzione, garantendo l'integrità del processo.

Struttura della Valvola

Le valvole di controllo possono essere classificate in base al loro meccanismo di azionamento:

• Valvole ad azionamento diretto: In queste valvole, l'elettrovalvola può aprire o chiudere il passaggio del fluido anche in assenza di pressione del fluido stesso. Questo garantisce un'operatività rapida e affidabile.
• Valvole ad azionamento pilotato: L'elettrovalvola in questo caso si basa sulla pressione del fluido per il suo funzionamento e può richiedere una pressione differenziale minima per operare correttamente.

Un'ulteriore distinzione importante riguarda le valvole standard rispetto alle valvole di isolamento a membrana. Mentre le valvole a sede o a pistone standard sono adatte a una vasta gamma di fluidi industriali, è consigliabile optare per valvole di isolamento a membrana quando si trattano fluidi particolarmente corrosivi. Le membrane offrono una barriera chimica superiore e una migliore tenuta in queste condizioni. La valvola EnviZion, ad esempio, utilizza un innovativo design di montaggio e rotazione che consente uno smontaggio rapido e semplice, ed è completamente autoclavabile, permettendo di prelevare campioni rappresentativi al centro della linea.

Sicurezza Funzionale e Consulenza Tecnica

In ambiti come la pneumatica, la sicurezza funzionale di un'applicazione è di essenziale importanza. A differenza dell'elettricità, spesso si lavora con componenti hardware ordinari, rendendo ancora più critica la corretta selezione e implementazione dei dispositivi. Le valvole e le unità di valvole Festo, ad esempio, sono progettate tenendo conto della sicurezza funzionale, offrendo soluzioni conformi alle normative vigenti.

Le elettrovalvole prepilotate possono essere azionate con diverse tensioni, come 12V, 24V o 230V, offrendo flessibilità di integrazione nei sistemi esistenti.

Le valvole pneumatiche, come qualsiasi valvola, hanno una funzione di comando per determinare la quantità di gas o aria compressa che può fluire. Per azionare gli attuatori si possono usare valvole elettriche prepilotate o valvole pneumatiche.

Le aziende leader nel settore, come SMC e Festo, offrono un'ampia gamma di valvole pneumatiche e di processo, progettate per soddisfare le esigenze più disparate. Oltre alle informazioni di prodotto dettagliate disponibili sui loro siti web, ingegneri di progetto esperti sono a disposizione per fornire consulenza competente, supportando i clienti nella scelta e nell'integrazione delle soluzioni più adatte.

La scelta della valvola di processo giusta è un investimento fondamentale per garantire l'efficienza, la sicurezza e la sostenibilità dei processi industriali moderni. Consultare le risorse tecniche disponibili e avvalersi della consulenza di esperti sono passi indispensabili per prendere decisioni informate e ottimizzare le prestazioni operative. La precisione nel controllo dei fluidi, ottenuta attraverso valvole di alta qualità, è un pilastro per l'innovazione e il successo nell'industria.
