Valvole Pneumatiche: Cuore Pulsante dei Sistemi di Automazione

Le valvole pneumatiche sono componenti essenziali nel vasto panorama dei sistemi pneumatici, svolgendo un ruolo cruciale nel controllo del flusso di aria compressa verso attuatori e altri dispositivi. La loro funzione principale è quella di gestire la pressione e la direzione del flusso d'aria, garantendo il movimento preciso e il funzionamento regolare di macchinari complessi. L'efficacia e la sicurezza dei sistemi pneumatici dipendono in larga misura dalla corretta selezione e dal funzionamento di queste valvole.

Cosa Sono le Valvole Pneumatiche e Perché Sono Fondamentali

Le valvole pneumatiche sono dispositivi ingegneristici progettati per regolare il flusso, la pressione e la direzione in un sistema pneumatico. Esse agiscono come "guardiani" del flusso d'aria, dirigendolo verso gli attuatori - come cilindri e motori pneumatici - per consentire loro di eseguire movimenti con elevata precisione. In sostanza, una valvola pneumatica assicura che il flusso d'aria raggiunga la parte specifica del sistema dove un dispositivo meccanico può controllarne l'attuazione. Che si tratti di avviare, arrestare, regolare o invertire un movimento, le valvole pneumatiche sono indispensabili nell'automazione industriale, nella robotica, nei processi di confezionamento e in numerosi altri settori. La loro capacità di distribuire il flusso d'aria, regolare la pressione e garantire un funzionamento efficiente e sicuro le rende un pilastro dell'ingegneria moderna.

Tipologie di Valvole Pneumatiche: Una Panoramica Dettagliata

Il mondo delle valvole pneumatiche è vasto e diversificato, con numerose tipologie progettate per soddisfare esigenze applicative specifiche. Comprendere queste categorie è fondamentale per effettuare la scelta più adatta.

1. Valvole di Controllo Direzionale (DCV)

Le valvole di controllo direzionale (DCV) sono fondamentali per determinare il percorso del flusso d'aria all'interno del sistema, gestendo così il movimento degli attuatori.

• Valvola 2/2: Questa valvola, caratterizzata da due porte e due posizioni, agisce come un semplice interruttore on/off per il flusso d'aria. È comunemente impiegata in piccoli sistemi pneumatici dove è richiesto un controllo basilare. La sua funzione è quella di bloccare o consentire il passaggio dell'aria in un'unica direzione.
• Valvola 3/2: Dotata di tre porte e due posizioni, la valvola 3/2 permette all'aria di fluire in una direzione specifica. Quando azionata, commuta il flusso verso una porta diversa, spesso utilizzata per controllare cilindri a effetto singolo o come valvole di scarico.
• Valvola 4/2: Con quattro porte e due posizioni, questa valvola è ampiamente utilizzata per il controllo di cilindri a doppio effetto. È in grado di dirigere il flusso d'aria al cilindro in due direzioni distinte, permettendo movimenti bidirezionali.
• Valvola 5/2: Simile alla 4/2, ma con una porta aggiuntiva, la valvola 5/2 trova impiego in sistemi più complessi, come il controllo di cilindri a doppio stelo o dispositivi multiposizione. La sua configurazione offre un controllo più granulare sui movimenti dell'attuatore.

2. Valvole di Controllo della Pressione

Queste valvole sono essenziali per mantenere la pressione all'interno di un sistema pneumatico entro limiti di sicurezza ed efficienza ottimali.

• Valvola di Sovrappressione: Progettata per la sicurezza, questa valvola si apre automaticamente per rilasciare l'aria in eccesso nel caso in cui la pressione del sistema superi un limite predefinito, prevenendo così danni da sovraccarico.
• Regolatore di Pressione: La sua funzione è quella di mantenere una pressione costante all'interno del sistema, indipendentemente dalle fluttuazioni della pressione di alimentazione. Questo garantisce un funzionamento stabile e prevedibile dei componenti collegati.
• Valvola di Pressione Unidirezionale: Controlla la direzione del flusso di pressione, limitando il passaggio dell'aria in una sola direzione. Questo assicura che la pressione venga mantenuta adeguatamente nel sistema.

3. Valvole di Controllo del Flusso

Le valvole di controllo del flusso sono destinate a regolare la velocità con cui l'aria passa attraverso un sistema, influenzando direttamente la velocità e la fluidità dei movimenti degli attuatori.

• Valvole a Spillo: Queste valvole consentono una regolazione molto precisa della portata dell'aria, modificando finemente le dimensioni dell'orifizio attraverso cui fluisce l'aria. Sono ideali per applicazioni che richiedono un controllo di velocità estremamente accurato.
• Valvole a Farfalla: Simili alle valvole a spillo nella loro funzione di regolazione del flusso, le valvole a farfalla sono generalmente impiegate in applicazioni di dimensioni maggiori.
• Regolatori di Flusso: Questi dispositivi mantengono automaticamente un flusso d'aria costante, compensando automaticamente le variazioni di pressione o di richiesta del sistema.

4. Valvole di Intercettazione

Le valvole di intercettazione servono a interrompere completamente il flusso d'aria in una sezione specifica del sistema, permettendo l'isolamento per manutenzione o per scopi operativi.

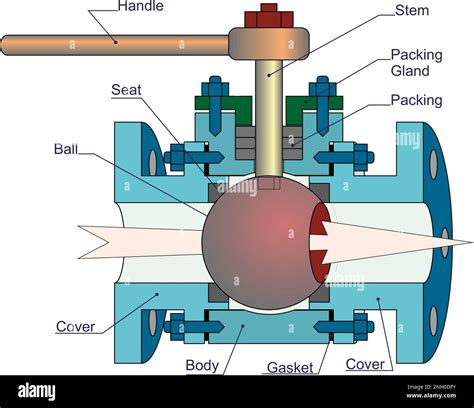

• Valvole a Sfera: Utilizzano una sfera rotante con un foro passante per controllare il flusso. Quando la sfera è allineata con il flusso, la valvola è aperta; una rotazione di 90 gradi blocca il passaggio. Offrono un metodo di chiusura affidabile e rapido.
• Saracinesche: Queste valvole impiegano una lama scorrevole (la saracinesca) per bloccare o permettere il passaggio dell'aria. Sono tipicamente utilizzate in sistemi di dimensioni maggiori dove è necessario un controllo on/off completo.

5. Valvole di Non Ritorno (di Ritegno)

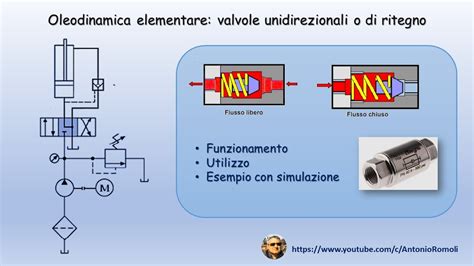

Le valvole di non ritorno, note anche come valvole di ritegno, consentono il passaggio dell'aria in una sola direzione, bloccando rigorosamente qualsiasi flusso inverso. Questo meccanismo è fondamentale per mantenere l'aria nel sistema e preservare la pressione nella direzione desiderata, prevenendo danni o inefficienze causati dal riflusso.

6. Elettrovalvole

Le elettrovalvole pneumatiche rappresentano la fusione tra l'automazione elettrica e la potenza pneumatica. Utilizzano un segnale elettrico per azionare il meccanismo della valvola, rendendole la scelta ideale per sistemi automatizzati e controllati a distanza.

• Elettrovalvola Normalmente Aperta (NO): In assenza di corrente elettrica, questa valvola permette il flusso d'aria. Quando viene energizzata, blocca il passaggio.
• Elettrovalvola Normalmente Chiusa (NC): Nel suo stato predefinito (senza corrente), questa valvola impedisce il flusso d'aria. L'applicazione di un segnale elettrico apre il percorso per l'aria.
• Elettrovalvola Universale: Questa valvola versatile può essere configurata per funzionare sia come normalmente aperta che normalmente chiusa, adattandosi a diversi requisiti applicativi.

Valvole Pneumatiche per Scopi Speciali

Oltre alle categorie principali, esistono valvole pneumatiche progettate per soddisfare esigenze operative molto specifiche.

• Valvole a Doppio Effetto: Utilizzate in sistemi dove un attuatore deve muoversi in entrambe le direzioni, queste valvole controllano il flusso d'aria su entrambe le estremità di un cilindro a doppio effetto per movimenti bidirezionali precisi.
• Valvole Pilotate: Queste valvole sono attivate da una fonte di pressione esterna, detta "pilota". Sono ideali per sistemi che richiedono un'elevata portata d'aria o la gestione di volumi d'aria maggiori, poiché il segnale pilota richiede meno energia per attivare il meccanismo principale.
• Valvole di Sicurezza: La loro funzione primaria è proteggere i sistemi pneumatici da sovrapressioni. Scaricano l'aria in eccesso quando la pressione supera un limite di sicurezza, prevenendo danni ai componenti e garantendo la sicurezza operativa per macchinari e operatori.

Come Scegliere la Valvola Pneumatica Giusta

La selezione della valvola pneumatica corretta per una specifica applicazione è un processo che richiede un'attenta valutazione di diversi fattori per garantire prestazioni ottimali ed efficienza.

• Pressione del Sistema: I requisiti di pressione del sistema sono un criterio primario. Sistemi che operano a pressioni elevate necessitano di valvole capaci di sopportare carichi maggiori e di mantenere prestazioni affidabili sotto stress.
• Requisiti di Flusso: La portata d'aria richiesta dal sistema influenzerà la dimensione e il tipo di valvola da selezionare. Per applicazioni che necessitano di un controllo preciso della velocità dell'aria, valvole come quelle a spillo o i regolatori di flusso sono opzioni da considerare.
• Requisiti di Controllo: È necessario determinare se l'applicazione richiede un controllo manuale o automatico. Le elettrovalvole sono ideali per sistemi automatizzati, mentre per altre applicazioni possono essere sufficienti valvole con azionamento manuale.
• Condizioni Ambientali: Fattori come temperatura, umidità e l'eventuale esposizione a sostanze chimiche o agenti corrosivi sono cruciali. La scelta deve ricadere su valvole costruite con materiali resistenti e capaci di operare in modo affidabile nelle condizioni specifiche dell'ambiente operativo.

Valvole Pneumatiche nei Motori ad Alte Prestazioni

Sebbene il focus principale di questo articolo sia sulle valvole pneumatiche utilizzate nei sistemi industriali, è interessante notare la loro applicazione anche in contesti ad altissime prestazioni, come i motori da competizione.

Nel mondo delle corse automobilistiche, in particolare in Formula 1 e MotoGP, la ricerca della massima performance ha spinto all'adozione di tecnologie innovative. Una di queste è l'utilizzo di valvole pneumatiche per il sistema di distribuzione del motore. Nei motori tradizionali, le molle elicoidali in acciaio sono responsabili del richiamo delle valvole in sede. Tuttavia, ad altissimi regimi di rotazione (superiori ai 10.000-13.000 giri/minuto), queste molle possono entrare in risonanza (fenomeno noto come "valve float" o sfarfallamento), impedendo alla valvola di seguire correttamente il profilo della camma e causando potenziali danni al motore.

Le valvole pneumatiche risolvono questo problema sostituendo le molle in acciaio con aria compressa o un gas inerte sotto pressione. Un cilindretto sigillato contenente questo gas agisce come una molla. Quando la camma apre la valvola, il gas viene compresso; al rilascio della pressione della camma, il gas si espande, riportando rapidamente la valvola in sede. Questo sistema offre una reattività molto superiore, permettendo ai motori di raggiungere regimi di rotazione eccezionalmente elevati (fino a 18.000-20.000 giri/minuto) senza rischi di sfarfallamento.

La pressione del gas nel sistema pneumatico può essere regolata dinamicamente tramite sistemi di controllo elettronico, adattando la "rigidità" della molla pneumatica al regime di rotazione del motore. Questo migliora l'efficienza, riduce l'usura dei componenti e aumenta l'affidabilità complessiva del propulsore. La Renault è stata pioniera nell'introduzione di questo sistema in Formula 1 nel 1986, e da allora la tecnologia è stata adottata da quasi tutti i produttori, diventando uno standard anche in MotoGP, con l'eccezione di Ducati che utilizza un sistema desmodromico.

Vantaggi e Limiti delle Valvole Pneumatiche

Le valvole pneumatiche offrono numerosi vantaggi che ne giustificano l'ampio utilizzo nell'automazione industriale:

• Rapidità di Risposta: Sono in grado di operare a velocità molto elevate, rendendole ideali per applicazioni ad alta ciclicità.
• Resistenza: La loro costruzione robusta e l'uso di materiali resistenti consentono loro di funzionare in ambienti difficili, con temperature variabili, elevata umidità e presenza di polvere.
• Semplicità di Funzionamento: Molti tipi di valvole pneumatiche presentano un design relativamente semplice, che facilita l'installazione e la manutenzione.
• Sicurezza: In ambienti potenzialmente esplosivi, le valvole pneumatiche (soprattutto quelle azionate pneumaticamente) sono preferibili a quelle elettriche poiché non generano scintille.

Tuttavia, presentano anche alcuni limiti:

• Dipendenza dall'Aria Compressa: Il loro funzionamento è intrinsecamente legato alla disponibilità di una fonte di aria compressa affidabile. Interruzioni nell'alimentazione possono rendere inattivo l'intero sistema.
• Manutenzione: Sebbene generalmente richiedano poca manutenzione, perdite d'aria o ostruzioni possono verificarsi, richiedendo controlli regolari per garantire l'efficienza e prevenire guasti.
• Complessità del Sistema di Controllo: Nei sistemi più complessi, la gestione di più valvole e attuatori può richiedere sistemi di controllo sofisticati.

Il Futuro delle Valvole Pneumatiche

Il settore delle valvole pneumatiche continua a evolversi. Le innovazioni future si concentreranno probabilmente sul miglioramento dell'efficienza energetica, sulla riduzione dell'impatto ambientale, sull'integrazione di funzionalità di monitoraggio e diagnostica avanzate e sull'ulteriore sviluppo di sistemi di controllo intelligenti e connessi, in linea con i principi dell'Industria 4.0. La tendenza è verso valvole sempre più compatte, intelligenti e in grado di fornire dati in tempo reale sulle loro prestazioni e sullo stato del sistema.
