Sensore ABS posteriore Volkswagen Passat: Funzionamento, Diagnosi e Manutenzione

Il sensore ABS, noto anche come sensore di giri ruota del veicolo, è un componente fondamentale che fornisce informazioni cruciali per numerosi sistemi di sicurezza e assistenza alla guida. Questi includono il sistema antibloccaggio (ABS), il sistema di controllo della trazione (ASR), il programma elettronico di stabilità (ESP) e il regolatore di velocità adattivo (ACC). La rilevazione puntuale del numero di giri delle ruote in ogni condizione di guida è, infatti, alla base del corretto ed efficiente funzionamento di tali sistemi, che rientrano nelle dotazioni standard della stragrande maggioranza dei veicoli in circolazione, inclusa la Volkswagen Passat.

I dati rilevati dal sensore di giri delle ruote sono inoltre forniti dalla centralina ABS anche ad altri sistemi vitali della vettura, tra cui il cambio, i sistemi motore e la regolazione del telaio. Comprendere il funzionamento, i potenziali problemi e le procedure di diagnosi e sostituzione di questo componente è essenziale per garantire la sicurezza e l'efficienza del veicolo.

Il Cuore della Sicurezza: Come Funziona il Sensore ABS

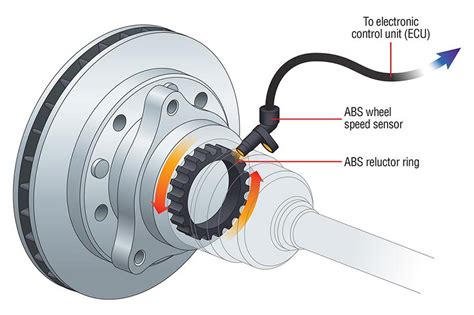

Il sensore ABS è installato in prossimità della ruota fonica, un anello dentato o magnetico collegato al mozzo o all’albero della ruota. Il suo scopo primario è monitorare costantemente la velocità di rotazione di ciascuna ruota, fornendo questi dati alla centralina del sistema ABS. Tradizionalmente, gli operatori fanno spesso distinzione tra sensori attivi e sensori passivi, ognuno con un principio di funzionamento leggermente diverso ma con lo stesso obiettivo finale.

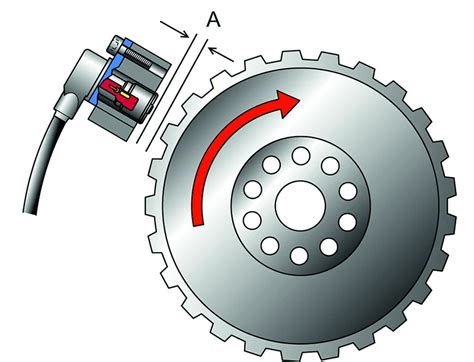

Sensori Passivi: Il Principio dell'Induzione Magnetica

I sensori passivi operano senza una tensione di alimentazione aggiuntiva. Al loro interno, un magnete permanente è collegato al pin terminale con il suo avvolgimento. La rotazione della ruota fonica, che presenta denti o tacche, va a modificare il flusso magnetico. Il campo magnetico variabile che si viene a creare induce nell’avvolgimento una tensione alternata che può essere misurata. L’ampiezza e la frequenza di tale tensione sono direttamente correlate al numero di giri della ruota. Maggiore è la velocità di rotazione, maggiore sarà la frequenza e l'ampiezza del segnale generato. Questi sensori sono robusti ma presentano alcune limitazioni, come l'incapacità di rilevare la velocità a bassissime andature.

Sensori Attivi: Precisione e Versatilità

Contrariamente al sensore passivo, il sensore di giri ruota attivo è alimentato dalla centralina ABS ed è caratterizzato da un’elettronica integrata. In questo caso, un anello multipolare, montato a sua volta in un anello di tenuta di un cuscinetto ruota (dove sono montati magneti con polarità alternata), funge da ruota fonica. Nell’elettronica del sensore sono presenti resistenze magnetoresistive che rilevano il campo magnetico alternato creato dalla rotazione dell’anello. Questo segnale sinusoidale viene quindi convertito dal sensore in un segnale digitale, che verrà letto successivamente dalla centralina.

Un cavo elettrico a due poli collega il sensore alla centralina. Uno dei cavi di alimentazione permette di trasmettere il segnale del sensore, mentre l’altro cavo funge da massa. L’introduzione dei sensori attivi ha portato significativi vantaggi nel corso degli anni.

Vantaggi dei Sensori Attivi:

• Rilevazione a Basse Velocità: È possibile rilevare il numero di giri delle ruote anche in condizioni di bassissima velocità, come quando l'auto sta partendo o si è quasi fermata. Questo consente l’attivazione dei sistemi di slittamento della trazione (ASR) non appena si parte, migliorando la sicurezza in fase di accelerazione.
• Riconoscimento della Direzione: I sensori Hall, una tipologia di sensori attivi, sono in grado di riconoscere se il veicolo sta andando in avanti o in retromarcia, fornendo dati più completi alla centralina.
• Maggiore Robustezza: I sensori attivi sono meno sensibili a interferenze elettromagnetiche, vibrazioni e sbalzi termici, il che li rende più affidabili in diverse condizioni operative.
• Architettura Semplificata: Non essendoci ruote foniche metalliche tradizionali, l’architettura del sistema risulta più semplice e meno soggetta a usura meccanica.

I sensori attivi di velocità ruota sono entrati ampiamente a far parte degli equipaggiamenti standard dei veicoli a partire dalla fine degli anni Novanta, consolidandosi come la tecnologia predominante anche per veicoli come la Volkswagen Passat.

Riconoscere i Sintomi di un Sensore ABS Guasto

Un sensore ABS che non funziona correttamente può compromettere seriamente le capacità di sicurezza del veicolo e l'efficienza dei sistemi di assistenza alla guida. Riconoscere i principali sintomi di un sensore ABS guasto è fondamentale per intervenire tempestivamente.

Segnali Visivi e Funzionali:

1. Accensione della Spia ABS: Questo è il primo e più comune segnale di un problema al sensore ABS. Tuttavia, è importante notare che l'accensione di tale spia può non essere correlata direttamente al sensore, ma indicare un problema più ampio nel sistema frenante o in altri sistemi collegati.
2. Blocco delle Ruote in Frenata: Un sensore ABS che non funziona può causare il blocco delle ruote in frenata, specialmente su superfici scivolose. Questo accade perché la centralina non riceve le informazioni corrette sulla velocità di rotazione delle ruote e non riesce a modulare la pressione dei freni in modo efficace.
3. Malfunzionamento di ASR, ESP o ACC: Poiché il sensore ABS fornisce dati a questi sistemi, un suo malfunzionamento può causare l'inoperatività o l'attivazione errata di ASR (controllo della trazione), ESP (controllo elettronico della stabilità) o ACC (regolatore di velocità adattivo). Spesso, in caso di guasto al sensore ABS, si accendono anche le spie relative a questi sistemi.
4. Comportamenti Anomali del Cambio o del Motore: In alcuni casi, i dati errati dal sensore possono influenzare anche il comportamento del cambio automatico o la gestione elettronica del motore, poiché questi sistemi utilizzano le informazioni sulla velocità delle ruote.

Cause Comuni di Malfunzionamento

Le cause di un sensore di giri ruote difettoso possono essere molteplici e non sempre legate a un guasto interno del componente stesso.

Fattori di Danno e Malfunzionamento:

• Danneggiamenti o Interruzioni del Cavo: I cavi che collegano il sensore alla centralina sono esposti a sollecitazioni meccaniche, urti, vibrazioni e agenti atmosferici. Un cavo danneggiato o interrotto può impedire la corretta trasmissione del segnale.
• Cortocircuito Interno: Un cortocircuito all'interno del sensore stesso può renderlo inoperativo.
• Accumulo di Sporco: Un sensore ABS sporco, coperto da fango, polvere, sale stradale o detriti metallici, può compromettere la corretta rilevazione e trasmissione dei valori. In questi casi, un riparatore può provare a pulire il sensore ABS prima di considerare la sostituzione.
• Problemi Meccanici:
  • Gioco del Cuscinetto Ruota: Un cuscinetto ruota con un eccessivo gioco può alterare la posizione del sensore rispetto alla ruota fonica, compromettendo la lettura.
  • Danneggiamento della Ruota del Trasduttore: La ruota fonica (o anello magnetico nel caso dei sensori attivi) può danneggiarsi, deformarsi o sporcarsi in modo tale da non generare un segnale corretto.

Diagnosi del Sensore ABS nella Volkswagen Passat

Quando la spia segnala un guasto al sistema ABS, ASR o ESP, è necessaria una diagnosi approfondita per cercare la causa esatta del guasto e verificare se può essere imputata al sensore di giri ruota.

Passaggi della Diagnosi:

1. Lettura dei Codici di Guasto: Un adeguato tester di diagnosi, collegato alla presa OBD (On-Board Diagnostics) del veicolo, è in grado di rilevare il malfunzionamento del sistema ABS fornendo la procedura per la verifica della sensoristica. La memorizzazione di un codice di guasto specifico per il sensore ABS potrebbe fugare ogni dubbio. Tuttavia, è importante ricordare che il codice di guasto fornito potrebbe non indicare direttamente un danno del componente, ma piuttosto un'anomalia nel segnale. Per cui, prima di procedere alla sostituzione, è opportuno verificare accuratamente il messaggio diagnostico.
2. Verifica Tensione Batteria: Come prima operazione, dopo aver individuato il guasto al sensore giri ruota tramite diagnosi OBD, è opportuno verificare la tensione della batteria. Eventuali problemi di alimentazione o cali di tensione potrebbero infatti tradursi in un malfunzionamento del sistema o in rilevazioni errate da parte del sensore.
3. Controllo Scatola Fusibili: Anche un rapido controllo alla scatola dei fusibili potrebbe essere utile per escludere un problema elettrico legato all'alimentazione del sistema ABS.
4. Controllo Visivo:
   • Cavi e Connettori: Un controllo visivo dei cavi e dei connettori del sensore è cruciale per individuare danneggiamenti, interruzioni, corrosione o connessioni allentate. Anche un danno al cavo o un cattivo contatto potrebbero causare il malfunzionamento del sensore.
   • Sensore e Ruota Fonica: Verificare la pulizia del sensore e l'integrità della ruota fonica (o anello magnetico). L'accumulo di sporco o danneggiamenti meccanici su questi componenti possono compromettere il funzionamento.
5. Verifica con Multimetro e Oscilloscopio: In certi casi, per i sensori passivi, occorre verificare le tensioni di alimentazione e dei segnali con multimetro e oscilloscopio. Per i sensori attivi, si verifica la tensione di alimentazione e il segnale digitale in uscita. L'irregolarità della curva del segnale (se presente) indica un difetto al sensore ABS. Se invece la curva non presenta irregolarità, occorre individuare ed eliminare altri guasti.
6. Controllo Freno su Banco Prova a Rulli: Questo test può essere utile per verificare un eventuale squilibrio del disco freno. Un disco deformato o usurato potrebbe causare, in frenata, una diversa velocità delle ruote, "falsando" la misurazione dei giri ruote da inviare alla centralina.
7. Ispezione Componenti Correlati: Altre utili operazioni includono il controllo visivo del gioco del cuscinetto ruota, la sospensione dell'asse, oltre al controllo di pastiglie freni, liquido freni e pneumatici. Questi elementi, se difettosi, possono influenzare indirettamente le letture del sensore o le prestazioni del sistema frenante.

Va ricordato che tutti gli interventi riparativi che riguardano l’impianto frenante devono far riferimento alle prescrizioni tecniche previste dal costruttore del veicolo e alle istruzioni di montaggio del prodotto che si andrà a sostituire.

Sostituzione del Sensore ABS: Guida Pratica

Quando la diagnosi conferma un guasto al sensore di giri ruota, la sostituzione è l'unica soluzione per ripristinare la piena funzionalità dei sistemi di sicurezza. È consigliabile seguire alcuni semplici passi per assicurare l’efficacia dell’intervento.

Procedura di Sostituzione:

1. Preparazione:
   • Parcheggiare il veicolo su una superficie piana e sicura.
   • Spegnere il motore e inserire il freno di stazionamento.
   • Scollegare il terminale negativo della batteria per prevenire cortocircuiti accidentali.
   • Sollevare il veicolo con un crick e posizionarlo su cavalletti di sicurezza.
   • Rimuovere la ruota interessata.
2. Rimozione del Vecchio Sensore:
   • Individuare il sensore ABS sulla ruota (solitamente montato vicino al mozzo o al gruppo cuscinetto ruota).
   • Scollegare il connettore elettrico del sensore. Potrebbe esserci una linguetta di blocco da premere o un fermo da rilasciare.
   • Rimuovere la vite o il bullone che fissa il sensore al suo alloggiamento. In alcuni casi, il sensore potrebbe essere semplicemente incastrato o trattenuto da una clip.
   • Estrarre delicatamente il sensore dal suo alloggiamento. Potrebbe essere necessario un po' di forza o un lubrificante sbloccante se il sensore è bloccato dalla corrosione o dallo sporco.
3. Pulizia della Sede: Prima di installare il nuovo sensore, occorre pulire accuratamente la sede del sensore ABS. Rimuovere ogni traccia di ruggine, sporco, detriti o vecchi residui di grasso. Una sede pulita garantirà un corretto posizionamento e una lettura accurata.
4. Installazione del Nuovo Sensore:
   • Inserire il nuovo sensore nella sua sede. Assicurarsi che sia posizionato correttamente e che si adatti senza forzature eccessive.
   • Fissare il sensore con la vite o il bullone. È importante utilizzare la chiave dinamometrica attenendosi alla coppia di serraggio prevista dal costruttore del veicolo. Un serraggio eccessivo o insufficiente può danneggiare il sensore o comprometterne il funzionamento.
   • Una volta posizionato il sensore, verificare il fissaggio del cavo del sensore per assicurarsi che non sia teso, pizzicato o esposto a sfregamenti con altre parti mobili.
   • Ricollegare il connettore elettrico del sensore, assicurandosi che sia ben saldo e bloccato.
5. Test e Verifica:
   • Rimettere la ruota e serrare i bulloni alla coppia corretta.
   • Abbassare il veicolo.
   • Ricollegare il terminale negativo della batteria.
   • A questo punto, si può eliminare il guasto memorizzato dalla centralina tramite il tester diagnostico.
   • Procedere con un giro di prova (con lo strumento diagnostico sempre collegato, se possibile) per controllare il segnale del numero di giri ruota e i vari parametri analizzati. Verificare che le spie ABS, ASR ed ESP si spengano e che il sistema funzioni correttamente.

Impatto del Sensore ABS su Altri Sistemi del Veicolo

L'importanza del sensore ABS non si limita al solo sistema frenante. I dati sulla velocità delle ruote sono integrati in una rete complessa di sistemi interconnessi che governano il comportamento dinamico e le funzionalità di assistenza del veicolo.

Sistemi Correlati e Loro Funzionamento:

• ASR (Anti-Slip Regulation): Il sistema ASR previene lo slittamento delle ruote motrici in fase di accelerazione, specialmente su superfici a bassa aderenza. Utilizza i dati dei sensori ABS per rilevare quando una ruota sta accelerando eccessivamente rispetto alle altre, riducendo la potenza del motore o applicando selettivamente i freni alla ruota che slitta.
• ESP (Electronic Stability Program): L'ESP è un sistema di sicurezza attivo che aiuta il conducente a mantenere il controllo del veicolo in situazioni critiche, come sbandate o perdite di aderenza. Confrontando la direzione impartita dal volante con la direzione effettiva del veicolo (determinata anche dai sensori ABS), l'ESP può intervenire applicando i freni a singole ruote e/o riducendo la potenza del motore per correggere la traiettoria.
• ACC (Adaptive Cruise Control): Il regolatore di velocità adattivo mantiene automaticamente una distanza di sicurezza preimpostata dal veicolo che precede. Per fare ciò, necessita di informazioni precise sulla velocità delle ruote, che contribuiscono a calcolare la velocità effettiva del veicolo e a modulare l'accelerazione e la frenata in modo fluido.
• Sistemi Motore e Cambio: I dati sulla velocità delle ruote sono impiegati anche dalla centralina motore e dalla centralina del cambio. Per esempio, per ottimizzare le strategie di cambiata in base alla velocità del veicolo, o per calcolare il carico del motore in relazione alla resistenza al rotolamento.

Evoluzioni e Innovazioni Volkswagen:

I sensori ABS sono anche alla base di tecnologie più avanzate presenti nei veicoli moderni, inclusa la gamma Volkswagen. Anche se non direttamente correlato al sensore ABS, un esempio della vasta rete di sistemi interconnessi è l'acceleratore elettronico (E-Gas), che sulle vetture odierne, funziona come un sensore, rilevando direttamente attraverso la posizione del pedale la potenza richiesta dal conducente. In base al segnale di uscita, l'elettronica del motore regola la valvola a farfalla, la pressione di sovralimentazione e l'accensione. Il sistema elettronico facilita la gestione elettronica del motore, reagisce rapidamente ed è un requisito tecnico per il programma di controllo elettronico della stabilizzazione.

Un altro esempio di come le informazioni della vettura vengano centralizzate per migliorare l'esperienza di guida è l'Active Info Display. Questo display fornisce dati e informazioni riguardanti la vettura direttamente sulla plancia. Lo schermo ad alta risoluzione sostituisce il tradizionale tachimetro e consente di modificare le indicazioni sulla base delle esigenze personali, offrendo cinque modalità di visualizzazione diverse. Per esempio, quando è impostata la modalità Navigazione, tachimetro e contagiri compaiono ai lati, in modo da lasciare maggiore spazio alla mappa. Se si vuole, informazioni quali quelle relative alle funzioni di guida, di navigazione e di assistenza possono essere integrate all'interno delle grafiche di tachimetro e contagiri. Inoltre, l'Active Info Display è collegato in rete anche con altri sistemi di assistenza della vettura. I dati del sistema infotainment visualizzati nella consolle centrale, come le immagini dei contatti telefonici o le cover dei CD, possono essere trasmessi anche direttamente nel campo visivo del conducente.

Anche l'aerodinamica di una carrozzeria influisce sul consumo di carburante, sulla velocità massima e sulla rumorosità. Le caratteristiche aerodinamiche sono sintetizzate dal coefficiente di resistenza aerodinamica (coefficiente cx) rilevato nella galleria del vento. La conformazione della carrozzeria Volkswagen, tipicamente efficiente in termini di aerodinamica, nonché le dimensioni compatte di giunzioni e fessure, limitano la formazione di vortici favorendo una bassa resistenza aerodinamica e quindi consumi vantaggiosi ed emissioni contenute di CO2. Il fattore più importante è tuttavia la velocità della vettura, infatti la resistenza aerodinamica arriva a quadruplicare raddoppiando la velocità. Sistemi come l'“Air curtain” che significa “barriera d'aria” e fa riferimento alle prese d'aria dalla forma affusolata presenti nel paraurti sulla parte frontale del veicolo, sono esempi concreti di come l'ingegneria moderna miri a migliorare l'efficienza complessiva, anche se non direttamente collegati ai sensori ABS, ma che rientrano nel contesto dei sistemi ausiliari e di performance del veicolo.

L'airbag, in abbinamento alla cintura di sicurezza, riduce il rischio di lesioni gravi alla testa e alla gabbia toracica in caso di collisioni, in base alla gravità dell'incidente. Se i sensori di collisione registrano un impatto corrispondente al valore di attivazione, la centralina degli airbag attiva il generatore di gas, in grado di gonfiare gli airbag entro 35 - 45 millisecondi. Gli airbag attivati proteggono testa e torace distribuendo le sollecitazioni sulla superficie più ampia possibile. Già dopo 120 millisecondi il gas si dissolve e il sacco si sgonfia. La protezione ottimale è garantita quindi solamente se i passeggeri hanno allacciato correttamente la cintura di sicurezza, infatti gli airbag, unitamente ai pretensionatori, costituiscono un sistema di sicurezza coordinato. Oltre agli airbag frontali vengono proposti anche airbag laterali, per le ginocchia e un sistema di airbag per la testa.

L'ammortizzatore MacPherson si intende una forma specifica di sospensioni a ruote indipendenti sull'asse anteriore di una vettura. L'ammortizzatore MacPherson crea una connessione tra il supporto ruota e la carrozzeria. L'ammortizzatore ha le seguenti funzioni: ammortizzazione della vettura, limitazione della corsa di compressione ed estensione (finecorsa di compressione e trazione), ammortizzazione delle vibrazioni, alloggiamento del cuscinetto dell'ammortizzatore per il collegamento alla carrozzeria e trasmissione del movimento dello sterzo. L'uso di materiali leggeri e ad alta resistenza riduce le masse non sospese, a tutto vantaggio delle caratteristiche di marcia e del comfort. I punti di forza di questo sistema sono da un lato la struttura compatta e più leggera, dall'altro l'ampia corsa dell'ammortizzatore. Gli assi a bracci obliqui, a doppio braccio trasversale, anteriore con sospensioni multilink a quattro bracci, MacPherson e posteriore a braccio trapezoidale sono diverse configurazioni che mostrano la complessità del sistema telaio e sospensioni, tutte cruciali per la stabilità e la sicurezza del veicolo. L'asse posteriore con sospensioni multilink, o anche asse posteriore multibraccio, è una nuova configurazione dell'asse posteriore, in cui tre bracci trasversali e un braccio longitudinale per ruota (principio dei quattro bracci) assorbono rispettivamente forze diverse. In questo modo la dinamica longitudinale e quella trasversale possono essere definite in modo mirato e quasi indipendente l'una dall'altra, ottenendo un elevato grado di stabilità di marcia e comfort. Con solo lievi modifiche strutturali, l'asse posteriore con sospensioni multilink è adatto sia per l'impiego su veicoli a trazione anteriore sia a quattro ruote motrici.

L'assetto adattivo con stabilizzazione del rollio attiva elettromeccanica è in grado di ridurre il rollio in curva. Poiché non si basa su un funzionamento idraulico, come le tradizionali barre antirollio, bensì elettromeccanico, il sistema è in grado di reagire molto più velocemente, entro i propri limiti, attivandosi già ai bassi regimi. Precisione di sterzata, agilità e stabilità, così come la trazione su terreni irregolari, possono quindi risultarne sensibilmente aumentate. L'assetto è costituito da tutte le parti mobili di un veicolo che servono per creare un legame con la strada. Sono inclusi: ruote, organi di sospensione delle ruote, sospensioni, ammortizzatori, sterzo e freni. Esistono diversi tipi di sospensioni: sospensioni sportive con una carrozzeria ribassata e un assetto specifico di molle, ammortizzatori e barre antirollio per un piacere di guida ancora maggiore e un comfort ottimale; assetto per superfici irregolari, più alto con una maggiore altezza dal suolo e sospensioni, ammortizzatori e stabilizzatori adattati alle condizioni specifiche; e assetto Sport Select che include una carrozzeria ribassata di circa 15 mm e ammortizzatori commutabili. Con la semplice pressione di un tasto, il conducente può scegliere tra le due regolazioni dell'assetto “Normal” o “Sport”. Tutti questi sistemi, pur non essendo sensori ABS, beneficiano indirettamente del buon funzionamento dei sensori di velocità ruota, in quanto la loro efficacia dipende da una corretta interpretazione della dinamica del veicolo.

L'assistente di frenata idraulico (HBA) supporta il conducente in caso di frenata di emergenza o da panico. L'HBA utilizza la velocità di attivazione del pedale del freno per rilevare se il conducente richiede una frenata di emergenza e aumenta automaticamente la pressione frenante fino al settore di attivazione dell'ABS, finché il conducente tiene premuto il pedale del freno. Se il conducente diminuisce la pressione frenante preimpostata, il sistema riduce la pressione frenante al valore preimpostato. L'assistente in frenata Comfort è in grado di ridurre significativamente la distanza di arresto. Il funzionamento del sistema è quasi impercettibile per il conducente.

In sintesi, il sensore ABS sulla Volkswagen Passat, e su qualsiasi altro veicolo moderno, è molto più di un semplice componente frenante. È un elemento chiave di un'architettura elettronica complessa che garantisce la sicurezza attiva, la stabilità e le prestazioni ottimali del veicolo in ogni situazione di guida. La sua corretta manutenzione e un'accurata diagnosi in caso di malfunzionamento sono indispensabili per preservare l'integrità e l'efficienza dell'intero sistema veicolo.
