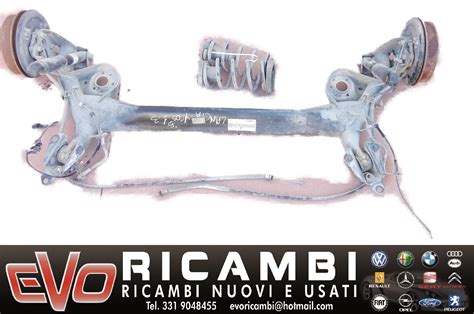

Il ponte posteriore di un veicolo è un componente cruciale per la stabilità, la maneggevolezza e il comfort di guida. Nel corso del tempo, le boccole e le viti eccentriche che lo collegano al telaio possono usurarsi, compromettendo queste qualità e richiedendo una sostituzione. Questo articolo si propone di esplorare in dettaglio la procedura di sostituzione di questi componenti sulla Volkswagen Touran, fornendo informazioni utili per comprendere l'importanza di tale intervento e le opzioni disponibili.
L'Importanza delle Boccole e delle Viti Eccentriche
Le boccole della sospensione sono elementi elastici, solitamente realizzati in gomma o poliuretano, che fungono da interfaccia tra i componenti metallici del sistema di sospensione e il telaio del veicolo. Il loro scopo principale è quello di assorbire le vibrazioni e gli urti provenienti dalla strada, garantendo un'esperienza di guida più confortevole e silenziosa. Al contempo, consentono il movimento controllato dei bracci della sospensione, fondamentale per la geometria e la stabilità del veicolo.
Le viti eccentriche, invece, sono elementi di fissaggio che permettono la regolazione fine della geometria del ponte posteriore, in particolare della campanatura e della convergenza. Una corretta regolazione di questi parametri è essenziale per un'usura uniforme degli pneumatici, una buona tenuta di strada e una direzionalità precisa.
Con l'uso prolungato e l'esposizione agli agenti atmosferici, le boccole possono deteriorarsi, indurendosi, crepandosi o addirittura lacerandosi. Questo porta a una serie di sintomi evidenti, tra cui rumori (scricchiolii, colpi) provenienti dal retrotreno, instabilità in curva, usura irregolare degli pneumatici e una sensazione generale di "mollezza" o imprecisione nella guida. Le viti eccentriche possono arrugginirsi o bloccarsi, rendendo impossibile la regolazione o, nel peggiore dei casi, cedendo. La sostituzione tempestiva di questi componenti è quindi fondamentale per ripristinare le prestazioni originali del veicolo e garantire la sicurezza.
Applicazione e Compatibilità dei Componenti
I componenti del ponte posteriore, comprese le boccole e le viti eccentriche, non sono esclusivi del modello Volkswagen Touran. Essi condividono una compatibilità estesa con una vasta gamma di veicoli basati sulla piattaforma MQB e altre piattaforme correlate del gruppo Volkswagen-Audi. Questo include un'ampia varietà di modelli, garantendo una certa standardizzazione nei ricambi.
Tra i modelli compatibili con le boccole e le viti eccentriche identificate con i codici OEM 5Q0505323D e 1K0501529, troviamo:
Audi:
- A3 / S3 / RS3:
- A3/S3 MK2 A3 MK2 8P (dal 2003 al 2012)
- A3/S3 MK2 S3 MK2 8P (dal 2006 al 2012)
- A3/S3/RS3 MK3 A3/S3 MK3 8V (dal 2013 in poi) - versioni Multi Link
- A3/S3/RS3 MK3 RS3 (dal 2015 in poi)
- S1: 8X (dal 2014 in poi)
- TT Models:
- TT MK2 8J (dal 2007 al 2014)
- TT Mk3 8S (dal 2014 in poi)
Seat:
- Altea: 5P (dal 2004 in poi)
- Leon:
- Mk2 1P (dal 2005 al 2012)
- MK3 5F (dal 2013 in poi) - versioni Multi Link
- Toledo: Mk3 5P (dal 2004 in poi)
Skoda:
- Octavia: Mk2 1Z (dal 2004 al 2012)
- Superb: (dal 2009 al 2011) e (dal 2015 in poi)
Volkswagen:
- Bora: (dal 2005 al 2010)
- Eos: 1F (dal 2006 in poi)
- Golf Models:
- MK5 (dal 2003 al 2009) - Golf MK5 1K
- MK5 (dal 2003 al 2009) - Golf Plus 5M
- MK5 (dal 2003 al 2009) - GTI & R32
- MK6 5K (dal 2009 al 2012)
- MK7 5G (dal 2012 in poi) - Golf MK7 5G 2WD Multi-link
- MK7 5G (dal 2012 in poi) - Golf MK7 5G 4WD
- Jetta: Jetta, Bora, Vento Mk5 1K (dal 2005 al 2010)
- Passat Models:
- B6 & B7 Typ3C (dal 2006 al 2012)
- B8 (dal 2015 in poi)
- CC 35 (dal 2008 al 2012)
- Scirocco: Mk3 (dal 2008 in poi)
- Tiguan: (dal 2016 in poi) e 5N (dal 2007 in poi)
- Touran: (dal 2017 in poi) e 1T (dal 2003 in poi)
- Vento: (dal 2005 al 2010)
Questa ampia compatibilità sottolinea la versatilità dei componenti e la standardizzazione del design all'interno del gruppo Volkswagen. I codici OEM 5Q0505323D e 1K0501529 sono riferimenti cruciali per identificare i ricambi corretti, con un peso di circa 337g per la boccola, come indicato nelle specifiche.
Opzioni di Materiale: Gomma Originale vs. Poliuretano Performante
Quando si affronta la sostituzione delle boccole, si presentano principalmente due opzioni di materiale: le boccole in gomma, tipicamente quelle di primo equipaggiamento, e le boccole in poliuretano, come quelle prodotte da aziende specializzate. La scelta tra queste due opzioni dipende dalle priorità del proprietario del veicolo in termini di comfort, prestazioni e durata.
Boccole in Gomma
Le boccole in gomma sono la soluzione standard adottata dai produttori automobilistici. Sono progettate per offrire un eccellente equilibrio tra assorbimento delle vibrazioni, isolamento acustico e durata in condizioni di guida normali. La loro elasticità permette un movimento fluido dei componenti della sospensione, contribuendo a un'esperienza di guida confortevole e silenziosa. Tuttavia, la gomma è soggetta a invecchiamento e degrado a causa dell'esposizione a fattori ambientali come calore, freddo, umidità e agenti chimici (olio, sale stradale). Questo porta a una progressiva perdita di elasticità, indurimento, screpolature e, in ultima analisi, al cedimento, manifestando i sintomi di usura precedentemente descritti.
Boccole in Poliuretano: L'Alternativa Performante
Le boccole in poliuretano rappresentano un'alternativa performante e duratura alle boccole in gomma. Aziende come Powerflex, fondata nel 1996 nel Regno Unito, si sono specializzate nello sviluppo e nella produzione di componenti in poliuretano ad alte prestazioni per sospensioni e telai automobilistici. Queste boccole sono realizzate utilizzando tecniche di produzione avanzate e materiali specifici che offrono vantaggi significativi.
Powerflex, in particolare, ha maturato una vasta esperienza nei sistemi di sospensione e telaio automobilistici, combinando queste competenze di progettazione con tecniche avanzate di produzione del poliuretano. Questo ha portato allo sviluppo di una vasta gamma di componenti automobilistici in poliuretano ad alte prestazioni, conosciuti in tutto il mondo con il nome di prodotto POWERFLEX. L'azienda è stata anche insignita del Queen’s Award for Enterprise International Trade nel 2013 e ha ottenuto la certificazione ISO 9001 nel dicembre 2014, a testimonianza della qualità e della statura come esportatore globale.
Perché passare ai supporti e alle boccole in poliuretano?
I materiali in poliuretano sono codificati a colori per renderli facilmente identificabili, e ogni colore corrisponde a una diversa durezza (Shore rating) e utilizzo comune:
- Rosso 65A: Utilizzato per supporti universali di scarico e supporti motore diesel. Questo materiale è più morbido, ideale dove è necessaria una maggiore flessibilità.
- Giallo 70A: Utilizzato principalmente per supporti motore, supporti differenziale e supporti telaio ausiliario, o in aree dove la boccola necessita di molto movimento e assorbimento. Offre un buon equilibrio tra flessibilità e supporto.
- Viola 80A: Il materiale più comune. Questo viene utilizzato nella maggior parte delle aree della sospensione e fornisce il giusto mix tra prestazioni e conformità. È una scelta eccellente per chi cerca un miglioramento delle prestazioni senza sacrificare eccessivamente il comfort.
- Nero 95A: Il materiale più duro. Questo viene utilizzato principalmente per la gamma Black Series o nella gamma Road Series, dove le esigenze standard della sospensione del veicolo richiedono l'uso di questa durezza di materiale. È la scelta ideale per applicazioni orientate alle massime prestazioni e alla guida sportiva, dove la precisione di guida è prioritaria rispetto al comfort assoluto.
Le boccole in poliuretano offrono una maggiore durata rispetto alla gomma, una migliore resistenza agli agenti chimici e alle variazioni di temperatura. Inoltre, grazie alla loro maggiore rigidità, possono migliorare significativamente la reattività dello sterzo, la stabilità in curva e la precisione di guida, riducendo i movimenti indesiderati del ponte posteriore. Tuttavia, questa maggiore rigidità può tradursi in un leggero aumento delle vibrazioni e della rumorosità percepita nell'abitacolo rispetto alle boccole in gomma originali. La scelta dipende quindi dalle preferenze personali e dall'uso del veicolo.
La Procedura di Sostituzione
La sostituzione delle boccole e delle viti eccentriche del ponte posteriore è un intervento complesso che richiede competenze meccaniche specifiche, attrezzi adeguati e, preferibilmente, l'accesso a un ponte sollevatore. È fortemente consigliato rivolgersi a un'officina specializzata per eseguire questo lavoro. Tuttavia, per chi ha esperienza in meccanica e desidera capire i passaggi, ecco una panoramica generale.
Strumenti Necessari:
- Cric idraulico e cavalletti di sicurezza
- Chiavi dinamometriche
- Set di chiavi a bussola e chiavi fisse (metrico)

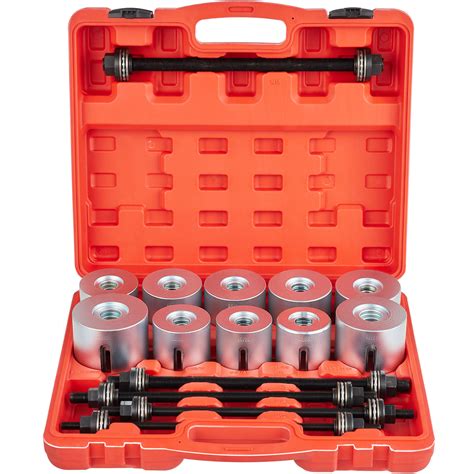

- Estrattore per boccole (specifico per il tipo di boccola e veicolo)
- Pressa idraulica (per alcune boccole, se l'estrattore non è sufficiente)
- Spazzola metallica e spray sbloccante
- Lubrificante per l'installazione delle nuove boccole
- Misuratore di angolo per la regolazione della geometria (o strumento per allineamento ruote)
- Occhiali di protezione e guanti da lavoro
Passaggi Generali:
- Preparazione del Veicolo: Sollevare il veicolo su un ponte sollevatore o con un cric idraulico e posizionare i cavalletti di sicurezza. Rimuovere le ruote posteriori per facilitare l'accesso al ponte posteriore.
- Ispezione Iniziale: Esaminare attentamente le boccole e le viti eccentriche esistenti. Annotare la posizione e l'orientamento di tutti i componenti. Spruzzare abbondante spray sbloccante su tutte le viti e i dadi da rimuovere, specialmente quelli delle viti eccentriche, che tendono ad arrugginirsi e bloccarsi.
- Rimozione delle Viti Eccentriche e dei Bracci: Allentare e rimuovere le viti eccentriche che fissano i bracci della sospensione al ponte posteriore o al telaio. Potrebbe essere necessario marcare la posizione iniziale per avere un punto di riferimento, anche se un allineamento completo sarà comunque necessario. Una volta rimosse le viti, i bracci possono essere disconnessi o parzialmente abbassati per accedere alle boccole.
- Estrazione delle Vecchie Boccole: Questo è spesso il passaggio più impegnativo. Le boccole possono essere pressate nei loro alloggiamenti con forza considerevole. Utilizzare un estrattore specifico per boccole, seguendo attentamente le istruzioni. In alcuni casi, potrebbe essere necessario ricorrere a una pressa idraulica o a tecniche di riscaldamento/raffreddamento per facilitare l'estrazione.
- Pulizia degli Alloggiamenti: Pulire accuratamente gli alloggiamenti delle boccole da ruggine, sporco e residui di gomma vecchia. Questo è fondamentale per garantire una corretta installazione delle nuove boccole.
- Installazione delle Nuove Boccole: Lubrificare le nuove boccole con il lubrificante appropriato (spesso fornito con le boccole in poliuretano). Posizionare le nuove boccole negli alloggiamenti e premerle in posizione utilizzando l'estrattore o una pressa. Assicurarsi che siano completamente inserite e correttamente orientate.
- Installazione delle Nuove Viti Eccentriche: Montare le nuove viti eccentriche, assicurandosi che siano correttamente posizionate e serrate alla coppia specificata dal produttore. È fondamentale non serrare completamente le viti dei bracci della sospensione mentre il veicolo è sollevato; il serraggio finale dovrebbe avvenire a veicolo appoggiato a terra e con le sospensioni "caricate" (o in posizione di riposo) per evitare tensioni indesiderate sulle nuove boccole.
- Rimontaggio dei Componenti: Ricollegare tutti i bracci della sospensione e gli altri componenti rimossi, serrando tutti i dadi e le viti alle coppie di serraggio specificate.
- Allineamento delle Ruote: Questo è un passaggio critico e imprescindibile. Dopo la sostituzione delle boccole e delle viti eccentriche, la geometria del ponte posteriore sarà alterata. È assolutamente necessario eseguire un allineamento completo delle quattro ruote presso un'officina specializzata. Questo garantirà che campanatura, convergenza e incidenza (se applicabile) siano corrette, prevenendo l'usura prematura degli pneumatici e ripristinando la maneggevolezza del veicolo. L'intervento di allineamento permetterà di sfruttare appieno la capacità di regolazione delle nuove viti eccentriche.
Considerazioni Post-Sostituzione
Dopo aver completato la sostituzione delle boccole e delle viti eccentriche, e aver eseguito l'allineamento delle ruote, è consigliabile effettuare un breve test su strada per valutare il comportamento del veicolo. Prestare attenzione a eventuali rumori anomali, alla stabilità in curva e alla precisione dello sterzo.
Le boccole in poliuretano, pur essendo più resistenti e performanti, potrebbero richiedere un breve periodo di "rodaggio" durante il quale potrebbero essere leggermente più rigide. Con il tempo, si assesteranno, fornendo una guida più coerente.
La manutenzione regolare del veicolo, inclusi controlli periodici del sistema di sospensione, può aiutare a identificare precocemente i segni di usura delle boccole e prevenire problemi più gravi. La durata delle boccole è influenzata da vari fattori, tra cui lo stile di guida, le condizioni stradali e il clima.
La sostituzione delle boccole e delle viti eccentriche del ponte posteriore sulla Volkswagen Touran è un investimento significativo che ripristina le prestazioni e la sicurezza del veicolo. Che si scelga di mantenere le specifiche originali con boccole in gomma o di optare per un aggiornamento delle prestazioni con il poliuretano, l'intervento, se eseguito correttamente, migliorerà notevolmente l'esperienza di guida e prolungherà la vita utile della sospensione.
