Diagnosi dei Codici di Errore P103 e Problemi Correlati su Opel Zafira e Veicoli a Metano

La gestione dei sistemi di iniezione e controllo motore nei veicoli moderni, specialmente quelli equipaggiati con sistemi bifuel come il metano, può presentare sfide diagnostiche complesse. Quando la spia di controllo motore si accende, spesso accompagnata da prestazioni anomale del veicolo, la prima tappa è solitamente la lettura dei codici di errore memorizzati nella centralina (ECU). Tra questi, i codici che iniziano con "P103" e serie affini indicano problematiche specifiche legate ai sensori di ossigeno e ai loro circuiti di riscaldamento, componenti vitali per l'efficienza della combustione e il controllo delle emissioni.

Comprendere i Codici P103: Sensori di Ossigeno e il Loro Riscaldamento

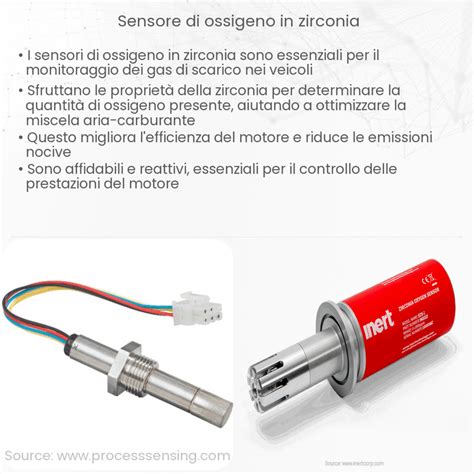

I codici di errore che iniziano con P103, come il P1031 e il P1032, sono strettamente legati al funzionamento dei sensori di ossigeno (HO2S - Heated Oxygen Sensor) e, in particolare, al loro circuito di riscaldamento. Questi sensori, posizionati nel sistema di scarico, misurano la quantità di ossigeno presente nei gas di scarico, fornendo dati essenziali alla centralina per ottimizzare la miscela aria-carburante.

• P1031 Riscaldata sensore di ossigeno (HO2S) Riscaldatore Controllo dei monitor attuali banche Circuito 1 e 2 Sensore 1: Questo codice indica che il sistema di monitoraggio della centralina ha rilevato un malfunzionamento nel circuito di controllo del riscaldatore del sensore di ossigeno, sia per la Banca 1 che per la Banca 2, specifico per il Sensore 1 (generalmente quello più vicino al motore).
• P1032 Riscaldata sensore di ossigeno (HO2S) Riscaldatore Warm Up circuito di controllo Banche 1 e 2 Sensore 1: Similmente al P1031, questo codice segnala un problema nel circuito di riscaldamento del sensore di ossigeno (Sensore 1, Banche 1 e 2), focalizzandosi sulla fase di "riscaldamento" o "warm-up" del componente.

Il circuito riscaldatore è fondamentale perché i sensori di ossigeno funzionano in modo ottimale solo quando raggiungono una determinata temperatura operativa. Un riscaldatore difettoso impedisce al sensore di raggiungere rapidamente questa temperatura dopo l'avviamento del motore, compromettendo così la capacità della centralina di regolare con precisione la miscela aria-carburante, specialmente nelle prime fasi di funzionamento. Questo può portare a consumi maggiori, aumento delle emissioni nocive e, in casi più gravi, a prestazioni irregolari del motore.

Sintomi e Cause Comuni Associate ai Codici P103

Quando i codici P103 vengono registrati, i sintomi possono variare, ma spesso includono:

• Accensione della spia di controllo motore (MIL - Malfunction Indicator Lamp).
• Aumento dei consumi di carburante: Una miscela non ottimale porta a un uso meno efficiente del carburante.
• Prestazioni del motore ridotte: Il motore potrebbe non rispondere prontamente all'acceleratore o mostrare una potenza inferiore.
• Aumento delle emissioni nocive: La combustione imprecisa può causare un incremento dei livelli di inquinanti come CO, HC e NOx.
• Possibili problemi di avviamento o funzionamento irregolare a freddo: Poiché il sensore tarda a raggiungere la temperatura operativa.

Le cause più frequenti di questi codici di errore includono:

1. Sensore di Ossigeno Difettoso: La resistenza interna del riscaldatore del sensore può bruciarsi o danneggiarsi.
2. Cablaggio Danneggiato: Fili rotti, corrotti o con connessioni allentate nel circuito del riscaldatore possono interrompere il flusso elettrico.
3. Fusibile Bruciato: Il circuito del riscaldatore del sensore di ossigeno è solitamente protetto da un fusibile che potrebbe bruciarsi a causa di un sovraccarico o di un corto circuito.
4. Problemi di Relè: Se il circuito del riscaldatore utilizza un relè, un malfunzionamento di quest'ultimo può impedire l'alimentazione.
5. Problemi alla Centralina Motore (ECU): Sebbene meno comune, un difetto nella centralina che gestisce il circuito del riscaldatore può causare questi codici.

Estensione della Diagnosi: Codici P11xx e Problemi di Flusso d'Aria e Pressione

La diagnosi di un veicolo non si limita quasi mai a un singolo codice. Spesso, un problema iniziale può innescare altri codici di errore o essere correlato a malfunzionamenti in altri sistemi. I codici P11xx, ad esempio, indicano problematiche legate al flusso d'aria e alla pressione del collettore di aspirazione, sistemi strettamente interconnessi con la corretta combustione e la lettura dei sensori di ossigeno.

• P1101 Effettiva misurata dal flusso d’aria MAF, MAP, EGR, e TP non è nel raggio d’azione calcolato il flusso d’aria: Questo codice suggerisce una discrepanza tra il flusso d'aria misurato da vari sensori (come il MAF - Mass Air Flow, MAP - Manifold Absolute Pressure, EGR - Exhaust Gas Recirculation, e TP - Throttle Position) e quello che la centralina si aspetta in base ai calcoli. Tali deviazioni possono essere causate da perdite d'aria nel sistema di aspirazione (vacuum leaks), malfunzionamenti dei sensori stessi o problemi nel sistema EGR.
• P1105 Secondaria a vuoto circuito sensore: Indica un problema nel circuito di un sensore legato al sistema di aspirazione secondario a vuoto, spesso collegato all'iniezione d'aria secondaria o al sistema EVAP.
• P1106 Molteplici Pressione Assoluta (MAP) sensore di circuito ad alta tensione intermittente: Segnala un'alta tensione intermittente sul circuito del sensore MAP, che misura la pressione nel collettore di aspirazione.
• P1107 Molteplici Pressione Assoluta (MAP) sensore circuito intermittente a bassa tensione: Al contrario, indica una bassa tensione intermittente sul circuito del sensore MAP.
• P1108 Baro MAP sensore a confronto troppo alto: La pressione barometrica letta dal sensore MAP è troppo alta rispetto a quanto previsto o confrontata con altri dati.
• P1109 Porta secondaria del gas sistema: Problemi relativi al sistema di farfalla secondaria, che può influenzare il controllo dell'aria in ingresso.
• P1111 Temperatura dell’aria di aspirazione (IAT) sensore di circuito ad alta tensione intermittente: Indica un'alta tensione intermittente sul sensore IAT (Intake Air Temperature), che misura la temperatura dell'aria aspirata.
• P1112 Temperatura dell’aria di aspirazione (IAT) sensore circuito intermittente a bassa tensione: Una bassa tensione intermittente sul sensore IAT.
• P1113 Assunzione risonanza switchover solenoide circuito di controllo: Problema con il solenoide che controlla il sistema di risonanza del collettore di aspirazione, progettato per ottimizzare la coppia ai diversi regimi motore.

Questi codici evidenziano l'importanza di un sistema di aspirazione integro e ben funzionante. Perdite d'aria nel collettore o nei tubi di aspirazione (vacuum leaks), come quelle indicate dai codici P1190 (motore vuoto di perdite) e P1191 (condotto di aspirazione aria di perdite), possono causare letture errate dei sensori MAF e MAP, portando a una miscela aria-carburante scorretta e, di conseguenza, a problemi nei cicli di combustione e nelle letture dei sensori di ossigeno.

Il Caso Specifico: Opel Zafira B Ecom/CNG 1.6 e il Misfire P0303

La descrizione fornita da un utente riguardo alla sua Opel Zafira B Ecom/CNG 1.6 offre uno spaccato prezioso sui problemi che possono manifestarsi, specialmente con l'uso del metano. Il codice P0303 (Cilindro 3 Misfire) è un problema comune che indica una combustione incompleta o assente nel terzo cilindro.

Le caratteristiche del problema descritto sono particolarmente illuminanti:

• Funzionamento a benzina perfetto, ma a metano il motore va "a tre e mezzo" (misfire sul cilindro 3). Questo suggerisce che il problema è più pronunciato o si manifesta specificamente quando il veicolo opera con il carburante gassoso. I sistemi a metano hanno requisiti leggermente diversi rispetto alla benzina in termini di pressione, flusso e miscelazione, e le differenze possono esacerbare problemi latenti.
• Il peggioramento con scoppiettii e borbottii. Questi sintomi sono spesso indicativi di una combustione tardiva o incompleta che porta a ritorni di fiamma o a una combustione irregolare nei collettori di scarico.
• Una volta che la centralina registra il problema, anche a benzina il motore funziona male. Questo è un punto cruciale. Indica che il problema iniziale (forse legato al metano) ha portato la centralina a entrare in una modalità di emergenza o a modificare i parametri di autodiagnosi, influenzando anche il funzionamento a benzina. La necessità di resettare chiudendo e riaprendo l'auto col telecomando è un comportamento anomalo che suggerisce un reset profondo dei parametri adattivi della centralina, ma non risolve la causa sottostante.
• La correlazione con la temperatura ambiente (sotto i 20 gradi Celsius). Problemi legati alla temperatura possono indicare una sensibilità dei componenti elettronici o meccanici alle variazioni termiche, o influenzare la densità del carburante (nel caso del metano) o la fluidità di altri fluidi. Ad esempio, fluidi idraulici più densi a freddo potrebbero influenzare attuatori.
• L'intuizione che "i borbottii e scoppietti sono dovuti alla sonda lambda … la prima del banco 1." Questa osservazione è molto pertinente. La sonda lambda (sensore di ossigeno) è direttamente responsabile di monitorare la qualità della combustione e segnalare alla centralina se la miscela è troppo ricca o magra. Un malfunzionamento della sonda lambda (come un circuito riscaldatore difettoso, codici P1031/P1032) può portare a una regolazione errata della miscela. Se la centralina tenta di compensare un segnale errato dalla sonda lambda, potrebbe introdurre una miscela inappropriata, causando misfire, scoppiettii e borbottii.

Approfondimento sui Sistemi Coinvolti: Dalla Combustione all'Elettronica

L'analisi dei codici di errore forniti permette di esplorare diversi sistemi critici del veicolo:

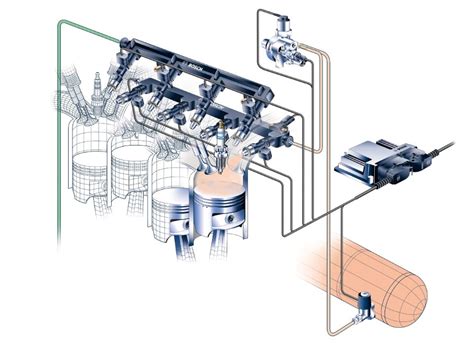

1. Sistema di Alimentazione e Iniezione:Oltre ai sospetti iniettori (P1200 Iniettore circuito di controllo, P1222 Iniettore circuito di comando intermittente, e codici specifici per cilindro come P1225 circuito iniettore cilindro 2 intermittente), la gestione del carburante è complessa. Codici come P1170 banca a banca combustibile offset trim e P1171 il sistema di alimentazione magra durante l’accelerazione suggeriscono problemi nella capacità del sistema di mantenere la corretta stechiometria. Il P1172 trasferimento pompa carburante flusso insufficiente indica una potenziale carenza di carburante erogato.

2. Sistema di Accensione:I misfire (come P0303) sono spesso causati da problemi nel sistema di accensione:

• Bobine di accensione: Codici come P1305 bobina di accensione 2 feedback circuito primario, P1310 bobina di accensione 3 principale circuito di feedback, P1315 Bobina 4 circuito primario di feedback, P1350 accensione sistema di controllo, P1351 bobina di accensione circuito di comando ad alta tensione, P1359 bobina di accensione Gruppo 1 circuito di controllo, P1360 bobina di accensione del gruppo 2 circuito di controllo, P1361 bobina di accensione circuito di comando a bassa tensione indicano problemi con le singole bobine o il loro circuito di controllo.
• Sensori di posizione dell'albero motore (CKP) e dell'albero a camme (CMP): Questi sensori sono fondamentali per la sincronizzazione dell'accensione. P1323 CKP circuito, P1336 posizione albero a gomiti (CKP) sistema di variazione non imparato, P1345 gomito posizione (CKP)-albero a camme di posizione (CMP) Correlazione, P1346 posizione albero a camme di aspirazione [CMP] Sensore di prestazioni del sistema sono tutti legati a questi sensori critici. Un segnale errato da questi sensori può portare a un timing di accensione errato e quindi a misfire.

3. Sistema di Ricircolo Gas di Scarico (EGR):Il sistema EGR ha lo scopo di ridurre le emissioni di ossidi di azoto (NOx) ricircolando una piccola quantità di gas di scarico nella camera di combustione. Tuttavia, un malfunzionamento può causare problemi:

• P1403 Ricircolo dei gas di scarico valvola di sistema 1, P1404 Ricircolo dei gas di scarico (EGR) posizione chiusa prestazioni, P1405 Ricircolo dei gas di scarico valvola di sistema 3, P1406 valvola EGR Pintle posizione circuito, P1407 EGR aria intrusione nella fornitura di gas di scarico valvola EGR, P1409 EGR sistema a vuoto di perdite. Una valvola EGR bloccata aperta o chiusa, o con perdite, può causare instabilità del minimo, vuoti di potenza o, in alcuni casi, contribuire a una combustione imperfetta.

4. Sistema di Controllo Evaporativo (EVAP):Questo sistema gestisce le emissioni di vapori di carburante dal serbatoio.

• P1441 delle emissioni per evaporazione (EVAP) portata del sistema durante il non-purga, P1442 EVAP vuoto sw. Ad alta tensione durante IGN. Su. Segnalano problemi nel sistema, che sebbene meno direttamente collegati al misfire, fanno parte del complesso sistema di gestione delle emissioni e della combustione.

5. Sensori di Temperatura:I sensori di temperatura, come quelli relativi al liquido refrigerante motore (ECT - Engine Coolant Temperature), sono cruciali per la gestione del motore, specialmente a freddo.

• P1114 temperatura liquido di raffreddamento del motore (ECT) sensore circuito intermittente a bassa tensione, P1115 temperatura liquido di raffreddamento del motore (ECT) sensore di circuito ad alta tensione intermittente, P1116 TCE Segnale instabile o intermittente, P1117 temperatura liquido di raffreddamento del motore. Segnale di out-of-gamma bassa, P1118 temperatura liquido di raffreddamento del motore. Segnale di out-of-alta gamma, P1119 TCE Segnale out-of-range con sensore TFT. Un sensore ECT che fornisce letture errate può ingannare la centralina, portandola a regolare la miscela aria-carburante o il punto di accensione in modo inappropriato, specialmente durante la fase di riscaldamento. La correlazione con la temperatura ambiente notata dall'utente potrebbe essere legata anche a questi sensori o al loro circuito.

6. Acceleratore Elettronico (Drive-by-Wire):Molti veicoli moderni utilizzano un sistema di acceleratore elettronico.

• P1120 posizione Gas (TP) 1 sensore Circuito, P1219 Gas sensore di posizione di riferimento di tensione, P1515 sistema elettronico del gas Gas posizione, P1516 attuatore del gas di controllo (TAC) per il modulo a farfalla attuatore posizione prestazioni, P1525 Throttle corpo ServiceRequired, P1526 minimo del gas posizione non imparato. Sebbene non direttamente collegati al misfire P0303, problemi in questo sistema possono influenzare la risposta del motore e la sua capacità di mantenere un regime stabile, complicando la diagnosi.

La Sonda Lambda come Chiave di Volta nella Diagnosi della Zafira

Tornando all'osservazione specifica sull'Opel Zafira B Ecom/CNG 1.6, l'intuizione che i borbottii e gli scoppiettii siano dovuti alla sonda lambda (sensore di ossigeno) della Banca 1, Sensore 1, è estremamente plausibile.

Se il circuito riscaldatore del sensore di ossigeno (come indicato dai codici P1031/P1032) non funziona correttamente, il sensore non raggiunge la temperatura operativa ideale. Un sensore freddo fornisce letture inaccurate o instabili. La centralina, basandosi su questi dati errati, potrebbe innescare una serie di compensazioni:

• Arricchimento eccessivo della miscela: Per cercare di "raffreddare" un motore che ritiene troppo caldo o per compensare un presunto difetto di combustione magra.
• Ritardo nell'iniezione di metano: Il sistema metano è gestito in modo complementare a quello benzina. Se la centralina benzina riceve dati errati dalla sonda lambda, può influenzare la strategia di commutazione e gestione del sistema a metano.

Un arricchimento eccessivo della miscela aria-metano può portare a una combustione incompleta, con conseguente formazione di gas incombusti che vengono poi incendiati nel sistema di scarico, causando i borbottii e gli scoppiettii. Inoltre, una miscela troppo ricca può saturare il catalizzatore e portare a un funzionamento irregolare del motore, manifestandosi come misfire (P0303).

La correlazione con la temperatura ambiente (< 20°C) potrebbe rafforzare questa ipotesi: a temperature più basse, il tempo necessario al sensore di ossigeno per raggiungere la temperatura operativa è maggiore, e il suo malfunzionamento (dovuto al circuito riscaldatore) diventa più evidente.

La soluzione, quindi, potrebbe non risiedere negli iniettori di metano o benzina, ma nel ripristino del corretto funzionamento del sensore di ossigeno e del suo circuito riscaldatore. La sostituzione del sensore di ossigeno difettoso (o la riparazione del suo cablaggio/fusibile) potrebbe risolvere sia i problemi di misfire a metano che gli scoppiettii, ripristinando il corretto funzionamento anche a benzina dopo il reset dei parametri adattivi della centralina.

Approccio Diagnostico Sistematico

Per affrontare problemi come quelli descritti, è fondamentale procedere con un metodo diagnostico sistematico:

1. Lettura e Analisi dei Codici di Errore: Utilizzare uno scanner OBD-II avanzato per leggere tutti i codici presenti nella centralina motore e, se possibile, in altre centraline (trasmissione, ABS, ecc.). Verificare se i codici P1031/P1032 sono presenti o se sono presenti solo codici di misfire (P030x) e altri codici correlati.
2. Verifica dei Dati in Tempo Reale (Live Data): Monitorare i parametri dei sensori chiave come la sonda lambda (tensione, risposta del riscaldatore), MAF, MAP, IAT, ECT, posizione dell'acceleratore, mentre il motore funziona a benzina e poi a metano, possibilmente in diverse condizioni di temperatura. Verificare la risposta del riscaldatore della sonda lambda (spesso indicata come "O2S Heater Status" o simile).
3. Ispezione Visiva: Controllare attentamente il cablaggio e i connettori dei sensori di ossigeno, del sensore MAF, del sensore MAP e degli iniettori per segni di danni, corrosione o allentamenti. Verificare l'integrità dei tubi di aspirazione e del sistema EGR per eventuali perdite.
4. Controlli Specifici:
   • Circuito riscaldatore sonda lambda: Verificare la resistenza del riscaldatore tramite un multimetro (a sensore scollegato) e controllare la tensione di alimentazione e la massa sul connettore della centralina. Controllare il fusibile associato.
   • Sistema di accensione: Isolare il problema al cilindro 3 controllando la candela, il cavo candela (se presente) e la bobina di accensione corrispondente. Si può provare a scambiare la bobina con un altro cilindro per vedere se il misfire si sposta.
   • Pressione carburante e flusso: Se i codici suggeriscono problemi di alimentazione, verificare la pressione della pompa carburante e il flusso. Per il metano, verificare la pressione di alimentazione e il corretto funzionamento degli iniettori di metano.
   • Perdite d'aria: Effettuare un test di tenuta del collettore di aspirazione (ad esempio, con fumo o spray specifico).
5. Ricerca di Service Bulletin: Consultare i database di assistenza tecnica per verificare se esistono bollettini tecnici specifici per il modello e l'anno del veicolo, riguardanti problemi simili con il sistema metano o con i codici di errore riscontrati.

Affrontare i codici di errore P103 e i problemi correlati richiede pazienza e un approccio metodico, considerando l'interazione tra i vari sistemi del veicolo, specialmente in configurazioni bifuel complesse. La soluzione ai borbottii e ai misfire potrebbe essere più semplice di quanto sembri, radicandosi in un componente apparentemente minore ma essenziale come il circuito riscaldatore di una sonda lambda.
