Schema e Posizione dei Fusibili dell'Impianto di Climatizzazione dell'Opel Zafira B

L'Opel Zafira, una monovolume compatta prodotta a partire dal 1999 dalla divisione europea di General Motors (GM), ha visto la sua seconda generazione, nota come Zafira B (indice B), debuttare in Europa nel 2004, con vendite avviate nel 2005. Questo modello ha condiviso una piattaforma comune con i modelli Astra H/C. L'articolo si concentra in dettaglio sullo schema dei fusibili specificamente per l'Opel Zafira B, prodotta dal 2005 al 2015, fornendo posizioni, descrizioni e illustrazioni delle scatole portafusibili, con particolare attenzione ai componenti legati all'impianto di climatizzazione. È importante notare che, sebbene sia chiamata Opel Zafira in molte regioni, in altre è conosciuta come Vauxhall Zafira (Regno Unito) o Chevrolet Zafira (Messico, Cile e Thailandia), e tra il 2011 e il 2014 è stata commercializzata anche come Opel Zafira Family.

Localizzazione delle Scatole Portafusibili

La Opel Zafira B è equipaggiata con due principali scatole portafusibili: una situata nel vano motore e un'altra nel bagagliaio.

Scatola Portafusibili nel Bagagliaio

Questa scatola si trova sul lato sinistro del bagagliaio, posizionata dietro il rivestimento. Per accedervi, è necessario inserire un cacciavite nell'apertura fino in fondo e inclinarlo lateralmente, quindi aprire il coperchio verso l'alto e rimuoverlo. È fondamentale non riporre alcun oggetto dietro il coperchio. A seconda dell'allestimento del veicolo, questa scatola può presentare due diverse assegnazioni dei fusibili, indicate come "Tipo 1" e "Tipo 2" o "versione A" e "versione B".

Scatola Fusibili del Bagagliaio - Tipo 1 (o Versione A)

Questa configurazione include sia relè che fusibili, alcuni dei quali direttamente correlati all'impianto di climatizzazione.

Relè:

• K5: Relè - Compressore, climatizzatore (FE33, F50)
• K24D: Relè di blocco (F56)
• K39: Relè - Fari antinebbia anteriori (F51)
• K56: Relè - tergicristalli, lunotto posteriore (FE31, FE33)
• K71: Relè - luci di retromarcia (F56, FE33)

Fusibili:

• F50: Climatizzatore AC (al relè K5) | 10A
• F51: Fari antinebbia (anteriori) (al relè K39) | 15A
• F52: Presa ausiliaria (accendisigari posteriore Zafira) ACS | 15A
• F53: Specchietti esterni riscaldati | 7,5A
• F54: Alzacristalli elettrici anteriori FHF | 30A
• F55: Alzacristalli elettrici posteriori FHR | 30A
• F56: Luci posteriori (su K71), serratura senza maniglia (su K24D) | 7,5A

Scatola Fusibili del Bagagliaio - Tipo 2 (o Versione B)

Anche questa configurazione dettaglia sia fusibili che relè, alcuni dei quali sono rilevanti per il comfort climatico.

Fusibili:

• 1: Servomotore per alzacristalli elettrici anteriori | 25A / 30A
• 2: Vuoto
• 3: Quadro strumenti | 7,5A
• 4: Riscaldamento/climatizzazione/regolazione della climatizzazione (HVAC) | 5A
• 5: Airbag | 7,5A
• 6-10: Vuoto
• 11: Riscaldamento lunotto posteriore (vetro del portellone) | 25A
• 12: Tergicristallo lunotto posteriore | 15A
• 13: Sistema di assistenza al parcheggio | 5A
• 14: Climatizzazione | 7,5A
• 15: Vuoto
• 16: Rilevamento occupazione sedili/Sistema Open-Start | 5A
• 17: Sensore pioggia/Sensore qualità aria/Sistema controllo pressione pneumatici/Specchietto retrovisore interno | 5A
• 18: Strumenti/interruttori | 5A
• 19: Vuoto
• 20: Controllo dinamico degli ammortizzatori (CDC) | 10A
• 21: Specchietti esterni riscaldati | 7,5A
• 22: Tetto apribile | 25A
• 23: Alzacristalli elettrici nelle porte posteriori | 25A / 30A
• 24: Connettore diagnostico | 7,5A
• 25: Vuoto
• 26: Specchietti esterni ripiegabili elettricamente | 7,5A
• 27: Sensore a ultrasuoni, allarme antifurto | 5A
• 28: Vuoto
• 29: Fusibili dell'accendisigari della Zafira, presa anteriore | 15A
• 30: Presa posteriore per il collegamento di apparecchi elettrici supplementari | 10A
• 31: Vuoto
• 32: Sistema di apertura e avviamento
• 33: Vuoto
• 34: Botola sul tetto | 25A
• 35: Presa posteriore per il collegamento di apparecchi elettrici supplementari | 10A
• 36: Presa di corrente del timone | 20A
• 37: Illuminazione interna | 5A
• 38: Chiusura centralizzata, terminale «30» | 30A
• 39: Riscaldamento sedile anteriore sinistro | 15A
• 40: Riscaldamento sedile anteriore destro | 15A
• 41-44: Vuoto

Relè:

• K2: Relè - lunotto termico, specchietti retrovisori (su FR11, FR21), (a partire da FB5, FB6)
• K3: Relè - pin 15 (su FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4: Relè - pin 15a (su FR39, FR40)

Scatola Portafusibili nel Vano Motore

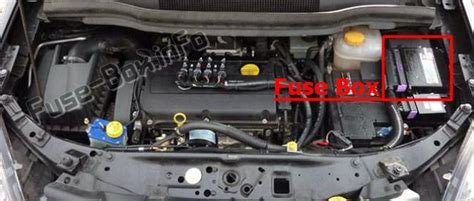

L'unità principale nel vano motore è posizionata nella parte sinistra, vicino alla batteria, ed è protetta da un coperchio di plastica. È composta da due sezioni: la scatola fusibili principale e una scheda di potenza con elementi ad alta tensione.

Scatola Fusibili Principale del Vano Motore

Anche questa scatola può avere due diverse assegnazioni dei fusibili a seconda della variante della scatola fusibili del vano di carico. Le descrizioni includono componenti essenziali per il funzionamento del veicolo, compresi quelli legati all'impianto di climatizzazione.

Fusibili - Assegnazione in combinazione con la scatola dei fusibili del vano di carico versione A:

• F1: Sistema ABS | 20A
• F2: Sistema ABS | 30A
• F3: Riscaldamento/climatizzazione | 40A
• F4: Riscaldamento/climatizzazione | 40A
• F5: Ventola di raffreddamento 1 | 30A / 40A
• F6: Ventola di raffreddamento 2 | 20A / 30A / 40A
• F7: Chiusura centralizzata | 20A
• F8: Lavacristalli, portellone posteriore | 10A
• F9: Sbrinamento lunotto posteriore, sbrinamento specchietti esterni | 30A
• F10: Connettore diagnostico (DLC) | 7,5A
• F11: Quadro strumenti
• F12: Telefono, impianto audio, display multifunzionale | 7,5A
• F13: Lampadina illuminazione interna
• F14: Tergicristallo parabrezza | 30A
• F15: Tergicristallo parabrezza | 30A
• F16: Clacson, ABS, interruttore luci di stop, riscaldamento/climatizzatore | 5A
• F17: Riscaldamento/climatizzatore, riscaldamento filtro carburante | 20A / 25A
• F18: Motorino di avviamento | 25A
• F19: Cambio | 30A
• F20: Clacson | 15A
• F21: Comando motore | 20A
• F22: Comando motore | 7,5A
• F23: Regolatore fari | 5A
• F24: Modulo carburante (pompa benzina) | 15A
• F25: Luci di retromarcia | 5A
• F26: Comando motore | 10A
• F27: Riscaldamento/aria condizionata | 7,5A
• F28: Non utilizzato
• F29: Servosterzo | 5A
• F30: Comando motore | 10A
• F31: Motore tergicristallo posteriore | 15A
• F32: Luci di stop | 5A
• F33: Regolatore fari, interruttore fari, interruttore fine corsa pedale frizione (sensore di posizione), quadro strumenti, unità di comando funzioni porta conducente | 5A
• F34: Dispositivo di comando elettrico del piantone dello sterzo | 7,5A
• F35: Display multifunzionale | 20A
• F36: Fusibile dell'accendisigari Opel Zafira B, presa di alimentazione degli accessori anteriori | 15A

Relè nella Scatola Fusibili Principale:

• 1: Indicatore di comando multifunzione 1
• 2: 1 Ventola di raffreddamento
• 3: 2 Ventola di raffreddamento
• 4: Relè riscaldamento lunotto posteriore
• 5: Relè interruzione carico
• 6: Relè motore tergicristallo 1 (velocità di spazzamento bassa/alta)
• 7: Relè motore tergicristallo 2 (marcia/arresto)
• 8: Relè motore ventola riscaldamento/climatizzazione
• 9: Relè frizione magnetica compressore climatizzatore
• 10: Motorino di avviamento
• 11: Ventola di raffreddamento
• 12: Avvisatore acustico
• 13: Comando motore
• 14: Relè pompa carburante - diesel
• 15: Circuiti di accensione principali

Fusibili - Assegnazione in combinazione con la scatola dei fusibili del vano di carico versione B:

• 1: ABS
• 2: ABS
• 3: Ventilatore interno climatizzatore elettronico
• 4: Ventilatore interno impianto di riscaldamento e condizionamento
• 5: La ventola del radiatore
• 6: La ventola del radiatore
• 7: Sistema lavavetri
• 8: Clacson
• 9: Impianto lavafari
• 10: Sblocco di emergenza del sistema di chiusura centralizzata
• 11-12: Vuoti
• 13: Fendinebbia
• 14: Tergicristalli
• 15: Tergicristalli
• 16: Elettronica del modulo di controllo, sistema Open & Start, ABS, interruttore luce freno
• 17: Riscaldamento del filtro del gasolio
• 18: Antipasto
• 19: Elettronica di trasmissione
• 20: Sistema di aria condizionata
• 21: Elettronica del motore
• 22: Elettronica del motore
• 23: Fanale anteriore adattivo, regolazione della portata dei fari
• 24: Pompa di benzina
• 25: Elettronica di trasmissione
• 26: Elettronica del motore
• 27: Servosterzo
• 28: Elettronica di trasmissione
• 29: Elettronica di trasmissione
• 30: Elettronica del motore
• 31: Fanale anteriore adattivo, regolazione della portata dei fari
• 32: Impianto frenante, impianto aria condizionata, interruttore frizione
• 33: Fanale anteriore adattivo, regolazione della portata dei fari, interruttore della luce
• 34: Centralina piantone sterzo
• 35: Sistema di infotainment
• 36: Telefono cellulare, radio digitale, sistema di infotainment, display

Scatola Fusibili di Potenza

Questa scatola è posizionata direttamente sopra l'unità principale nel vano motore e contiene fusibili di amperaggio elevato, essenziali per circuiti di potenza.

Schema:

• FB1: Hardtop elettroidraulico HT | 50A
• FB2: Diesel (comando tempo di preriscaldamento) | 80A
• FB3: Servosterzo elettrico | 80A
• FB4: Riscaldamento autonomo IH / Riscaldamento supplementare - elettrico, vano passeggeri EH | 30A / 100A
• FB5: REC / Scatola fusibili posteriore | 80A
• FB6: REC / Scatola fusibili posteriore | 80A

Moduli Relè Individuali

Alcuni relè sono situati nel vano motore, all'esterno dell'unità principale, gestendo funzioni specifiche.

Mappa:

• K30A: Ventola radiatore (FE5, FE6)
• K30B: Ventola radiatore (FE5, FE6)
• K84 LD/RD: Unità di azionamento (capote convertibile) (FB1)
• K93: Sblocco leva del cambio (AF17/4, AF22/4 cambio automatico)

Disposizione Generale dei Componenti Elettronici

Per una comprensione completa del sistema elettrico dell'Opel Zafira B, è utile conoscere la disposizione dei principali componenti elettronici. Molti di essi interagiscono direttamente o indirettamente con il sistema di climatizzazione.

1. Modulo di comando elettronico dell'ABS - sotto il serbatoio di espansione;
2. Modulo di comando elettronico dell'aria condizionata;
3. Amplificatore del segnale dell'antenna 1;
4. Amplificatore del segnale dell'antenna 2;
5. Sensore di impatto (SRS) - anteriore;
6. Sensore di impatto laterale - lato conducente;
7. Sensore di impatto laterale, lato passeggero;
8. Relè di disattivazione del sistema antifurto;
9. Sirena del sistema di allarme antifurto;
10. Modulo di comando del riscaldamento ausiliario;
11. Relè del riscaldamento ausiliario - dietro il serbatoio di espansione;
12. Batteria;
13. Connettore diagnostico (DLC);
14. Unità di controllo elettronico del motore, diesel - dietro il passaruota;
15. Calcolatore elettronico del motore, benzina - in alto a destra del motore;
16. Relè 4 del motore della ventola di raffreddamento - radiatore;
17. Relè 5 del motore della ventola del sistema di raffreddamento - radiatore;
18. Scatola fusibili/relè, vano motore;
19. Scatola fusibili/relè, vano bagagli;
20. Modulo di comando delle candelette di preriscaldamento;
21. Modulo di comando del dispositivo di regolazione dei fari (fari supplementari adattivi);
22. Resistenza del motore della ventola di riscaldamento;
23. Clacson 1;
24. Clacson 2;
25. Modulo di comando per l'accesso senza chiave - dietro la scatola dei fusibili/relè;
26. Modulo di comando multifunzionale 1 - integrato nella scatola dei fusibili/relè nel vano motore - funzioni: chiusura centralizzata, display multifunzionale, fari antinebbia, pompa carburante, fari, lavafari, sbrinatore lunotto, riscaldamento/climatizzatore, clacson, immobilizzatore, indicatori di direzione, quadro strumenti, illuminazione interna, comando a distanza della chiusura centralizzata, illuminazione bagagliaio, lavavetri posteriore, luci di retromarcia, luci di stop, luci posteriori, tergicristalli/lavacristalli, sensore pioggia (tergicristalli);
27. Unità di comando multifunzionale 2 - installata nella scatola dei fusibili/relè del bagagliaio - funzioni: Antifurto, chiusura centralizzata, pompa carburante, sbrinamento lunotto posteriore, quadro strumenti, illuminazione interna, illuminazione targa, tergicristallo lunotto posteriore, luci di stop, presa rimorchio, lampada illuminazione specchio di cortesia;
28. Sensore temperatura aria ambiente;
29. Modulo di comando del sistema di parcheggio - dietro il pannello posteriore destro;
30. Modulo di comando del riscaldamento del sedile del conducente - sotto il sedile;
31. Modulo di comando del riscaldamento del sedile del passeggero - sotto il sedile;
32. Modulo di comando elettrico del piantone dello sterzo;
33. Modulo di comando elettronico SRS;
34. Modulo di comando del telaio - con sistema di sospensioni attive;
35. Modulo di comando del telefono;
36. Modulo di comando del sistema elettrico del rimorchio;
37. Modulo di comando elettronico del cambio;
38. Modulo di comando del cambio marcia;
39. Modulo di comando del sistema di controllo della pressione dei pneumatici;
40. Sensore pioggia (tergicristalli);
41. Sensore di movimento laterale.

Considerazioni sull'Impianto di Climatizzazione e Manutenzione

L'Opel Zafira B, fin dalla sua introduzione nel 2009, ha dimostrato di essere un veicolo pratico e funzionale. La sua costante evoluzione durante i cinque anni di produzione ha portato a un miglioramento continuo delle sue caratteristiche, inclusa l'efficienza dei suoi motori, che sono stati aggiornati con unità turbo diesel comuni da 1,9 litri. Un aspetto notevole della Zafira B è la sua capacità di funzionare anche con energia sostenibile, come il gas naturale compresso, un fattore che la rende attraente per gli acquirenti attenti all'ambiente e al livello di emissioni.

Per quanto riguarda la sicurezza, Opel ha sempre posto una grande enfasi su questo aspetto, tanto che in alcune occasioni sono stati richiamati veicoli per interventi di riparazione. Questo testimonia l'impegno del marchio nel garantire che la Zafira sia non solo un'auto efficace, ma anche sicura. Le innovazioni, seppur piccole, contribuiscono a renderla affidabile nel tempo.

La Zafira si colloca in un segmento di prezzo medio, rendendola un'opzione accessibile e pratica che non scende a compromessi sulla qualità. Gli accessori aggiuntivi e le funzioni sussidiarie sono progettati per ottimizzare l'esperienza dell'utente. Che si tratti di consumo di carburante o prestazioni, la Zafira B è stata concepita per offrire un vantaggio significativo rispetto alla concorrenza.

Quando si tratta della manutenzione dell'impianto di climatizzazione, la conoscenza dello schema dei fusibili è cruciale. Un fusibile bruciato può essere la causa di un malfunzionamento del sistema, da un compressore inattivo a una ventola che non gira, o al mancato funzionamento dei riscaldatori dei sedili o degli specchietti esterni. È importante che, in caso di sostituzione, i dati del fusibile nuovo corrispondano esattamente a quelli del fusibile difettoso per garantire la corretta protezione del circuito elettrico. Ogni fusibile e relè svolge un ruolo specifico nell'assicurare il corretto funzionamento dell'impianto di climatizzazione, contribuendo al comfort di guida e alla sicurezza del veicolo.
