La BMW X5 E53, un modello che ha segnato un'epoca nel panorama dei SUV di lusso, può presentare problematiche specifiche che richiedono una comprensione approfondita dei suoi componenti elettrici. Tra questi, il relè del vano bagagliaio gioca un ruolo cruciale in diverse funzioni del veicolo, in particolare quelle legate all'alimentazione e al controllo di sistemi critici come le pompe del carburante. Questo articolo si propone di esplorare il funzionamento dei relè, la loro applicazione specifica nella BMW X5 E53, e di fornire indicazioni utili per la risoluzione di problemi comuni, come quelli legati all'avviamento a caldo.
Il Principio di Funzionamento dei Relè: Un Interruttore Elettromagnetico

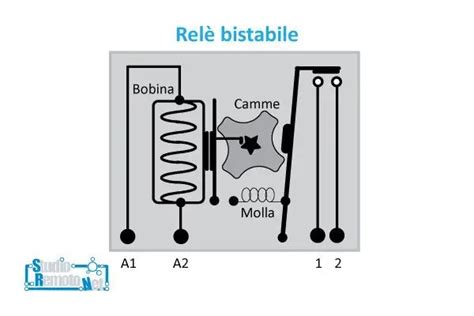

I relè, nella loro essenza, agiscono come interruttori elettrici controllati da un altro circuito elettrico. A differenza di un semplice interruttore a levetta, il loro meccanismo interno si basa sull'elettromagnetismo. Un relè standard è composto da una bobina (un elettromagnete) e da un set di contatti meccanici. Quando una piccola corrente elettrica fluisce attraverso la bobina, essa genera un campo magnetico. Questo campo magnetico attira un'armatura mobile, che a sua volta muove i contatti meccanici, chiudendo o aprendo circuiti elettrici più grandi.
I relè comunemente impiegati sono di tipo unipolare a doppia via (SPDT - Single Pole Double Throw). Questi relè presentano tre contatti principali:
- Contatto 30 (Comune): Questo è il punto centrale che si sposta.
- Contatto 87a (Normalmente Chiuso - NC): Quando il relè non è alimentato (a riposo), il contatto 30 è collegato a questo contatto, mantenuto in posizione da una molla. In questa configurazione, il circuito è chiuso.
- Contatto 87 (Normalmente Aperto - NO): Quando la bobina del relè viene eccitata dalla corrente, il campo magnetico sposta il contatto 30 per connettersi a questo contatto, aprendo il circuito precedentemente chiuso con l'87a.
La bobina del relè ha due punti di collegamento, tipicamente etichettati come 85 e 86. La polarità positiva (+) e negativa (-) può essere applicata a questi terminali per attivare il relè. Tuttavia, in presenza di un "diodo di spegnimento" (quenching diode), la polarità diventa specifica per evitare danni al diodo stesso.
Il vantaggio fondamentale di un relè risiede nella sua capacità di utilizzare una piccola quantità di corrente per controllare un circuito che richiede una corrente significativamente maggiore. Questo lo rende ideale per attivare componenti ad alto assorbimento come alzacristalli, fari potenti, o motorini di avviamento.
L'Applicazione dei Relè nella BMW X5 E53: Il Ruolo nel Vano Bagagliaio
Nella BMW X5 E53, i relè sono distribuiti in diverse posizioni strategiche per gestire una moltitudine di funzioni. Uno dei luoghi dove questi componenti sono particolarmente importanti è nel vano bagagliaio, dove sono alloggiati blocchi di fusibili e relè che controllano sistemi vitali.

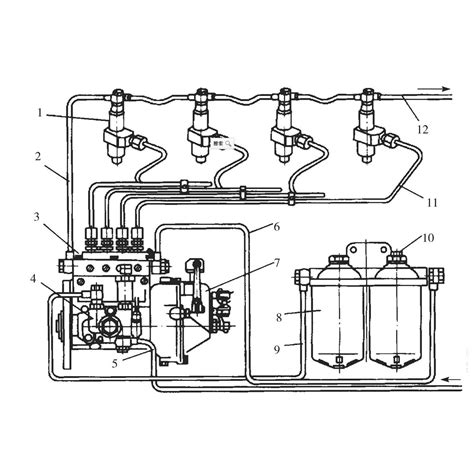

Un problema ricorrente segnalato da alcuni proprietari di X5 E53 riguarda la difficoltà di riavviare il motore a caldo. In queste circostanze, si nota la mancata attivazione delle pompe del carburante. Questa situazione punta spesso verso un malfunzionamento del relè che comanda queste pompe.

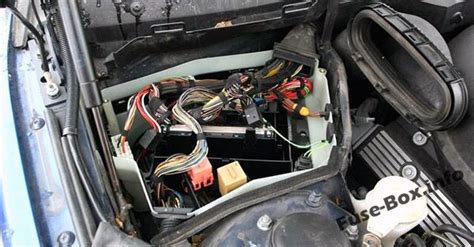

Secondo le esperienze condivise, il relè delle pompe del carburante nella BMW X5 E53 si trova solitamente nella parte posteriore della scatola dei fusibili, situata nel vano bagagliaio, sul lato destro. Spesso, i relè in questa posizione sono di colore verde. Un proprietario ha identificato che il primo relè di colore verde, quello più vicino al motore (ipotizzando un orientamento specifico all'interno del vano), è quello responsabile delle pompe. Altri relè verdi potrebbero essere dedicati a funzioni diverse, come l'avvisatore acustico, mentre un relè celeste potrebbe gestire le luci dell'abitacolo.
È importante notare che la BMW Serie 3 E90/91/92/93, sebbene un modello diverso, condivide alcune logiche di installazione dei componenti elettrici, e anche in quel contesto, il relè delle pompe è stato localizzato dietro il cassettino portaoggetti, suggerendo una certa coerenza nella progettazione BMW per quanto riguarda la gestione dei sistemi di alimentazione.
Risoluzione dei Problemi: Diagnosi e Sostituzione del Relè
Quando si manifesta il problema dell'avviamento a caldo e non si sentono le pompe del carburante funzionare, la prima ipotesi da considerare è, appunto, il relè delle pompe.
Passaggi per la diagnosi e la sostituzione:
- Localizzazione: Individuare il blocco fusibili e relè nel vano bagagliaio, sul lato destro.
- Identificazione: Cercare i relè di colore verde. In base alle esperienze, il relè più vicino al "motore" (intendendo la parte anteriore del veicolo) tra quelli verdi è quello delle pompe del carburante.
- Test (Opzionale ma consigliato): Se possibile, è utile scambiare il relè sospetto con un altro relè di identica funzione e forma (ad esempio, il relè dell'avvisatore acustico, se compatibile) per verificare se il problema si sposta. Se l'auto ora non suona il clacson ma si avvia, il relè è sicuramente difettoso.
- Sostituzione: Una volta identificato il relè difettoso, procedere alla sua rimozione e sostituzione con un nuovo componente. È consigliabile utilizzare ricambi originali o di alta qualità per garantire affidabilità.
Se la sostituzione del relè non risolve il problema, è possibile che la pompa immersa nel serbatoio sia bloccata o malfunzionante. Questo è un altro problema che è stato riscontrato su alcuni esemplari di X5 E53. La sostituzione della pompa immersa può essere effettuata reperendo il ricambio sul web, cercando prezzi competitivi.
Funzioni Aggiuntive dei Relè e Considerazioni Generali
Oltre a controllare le pompe del carburante, i relè sono impiegati in una vasta gamma di applicazioni automobilistiche, tra cui:
- Interruzione di circuiti: Per esempio, nel circuito di avviamento o in alcuni sistemi di chiusura centralizzata.
- Commutazione tra circuiti: Un singolo relè può essere usato per attivare alternativamente due circuiti diversi.
- Inversione di polarità: Utile quando è necessario un segnale negativo (-) da un circuito che fornisce un segnale positivo (+), come in alcune prese di forza (PTO) o per isolare sistemi elettrici.
È fondamentale consultare il manuale d'uso specifico della propria BMW X5 E53 per una corretta identificazione dei relè e dei fusibili, poiché le configurazioni possono variare leggermente tra gli anni di produzione e gli allestimenti.
Funzionamento di un relè passo passo
La manutenzione preventiva, inclusa la verifica periodica dei componenti elettrici, può aiutare a prevenire problemi imprevisti e costose riparazioni. La comprensione del ruolo dei relè, come quello del vano bagagliaio, è un passo importante per mantenere la propria X5 E53 in perfette condizioni di funzionamento.
