Accoppiamento FAP e Turbina nella Volvo V50: Guida Completa e Informazioni Approfondite

La Volvo V50, un'elegante station wagon prodotta su una piattaforma condivisa con la Ford Focus II e la Mazda 3, è stata oggetto di numerosi aggiornamenti estetici e meccanici nel corso degli anni, in particolare con il restyling del 2007. Tra i componenti più discussi e a volte problematici, specialmente nelle versioni diesel, figura il Filtro Antiparticolato (FAP), un dispositivo progettato per ridurre le emissioni inquinanti. Questo articolo esplora in dettaglio il funzionamento del FAP, i problemi comuni, le soluzioni e il suo impatto sulle prestazioni e sui consumi della Volvo V50, con un focus particolare sull'interazione con la turbina e il corpo farfallato.

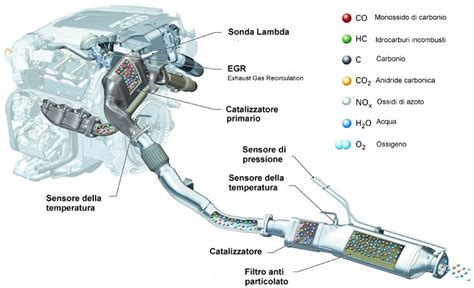

Il Filtro Antiparticolato (FAP) e la sua Funzione

Il FAP è un componente essenziale nei veicoli diesel moderni, progettato per trattenere le particelle di fuliggine (PM10) prodotte dalla combustione del gasolio, riducendo così l'inquinamento atmosferico. Il suo funzionamento è strettamente legato alla rigenerazione, un processo che brucia le particelle accumulate.

Come Funziona la Rigenerazione del FAP

La rigenerazione del FAP avviene ciclicamente e può essere di due tipi: passiva e attiva. La rigenerazione passiva si verifica naturalmente quando il veicolo viaggia a velocità elevate per un periodo prolungato, permettendo ai gas di scarico di raggiungere temperature sufficientemente alte (circa 350-500°C) per bruciare il particolato. Tuttavia, in condizioni di guida urbana, dove le velocità sono più basse e i tragitti più brevi, la rigenerazione passiva è meno frequente.

Per questo motivo, è stata implementata la rigenerazione attiva, un processo gestito dalla centralina del motore. Quando il FAP è pronto per una rigenerazione, la centralina indica al controllo dell'iniezione di effettuare delle post-iniezioni direttamente nei cilindri. Questo carburante, iniettato troppo tardi per essere integralmente bruciato nei cilindri, viene combusto poi nel FAP, aumentando la temperatura fino a circa 600°C e bruciando le particelle accumulate. In alternativa, possono essere effettuate iniezioni dirette di gasolio subito prima del FAP.

Il Ruolo della Cerina (Additivo Eolys)

Un elemento cruciale nel sistema FAP, in particolare sui motori PSA (Peugeot-Citroën-Ford) che equipaggiano anche alcune Volvo V50 (come il 2.0D), è la cerina (o Eolys). Questo additivo è fondamentale per due scopi principali:

1. Agglomerare il carburante bruciato in particelle di grosse dimensioni che si attaccano al FAP.
2. Ridurre la temperatura necessaria affinché le particelle attaccate al FAP possano essere bruciate durante la rigenerazione.

La cerina viene immessa direttamente nel carburante subito dopo il rifornimento. Il processo è gestito dalla centralina:

• Un sensore avverte la centralina dell'apertura del tappo del serbatoio.
• La centralina rileva, tramite un sensore di livello, la quantità di carburante immesso.
• Viene aggiunta la quantità di cerina ritenuta opportuna, considerando il carburante immesso, le condizioni del FAP e l'uso recente dell'auto. Questo spiega la variabilità nel consumo di cerina da veicolo a veicolo.

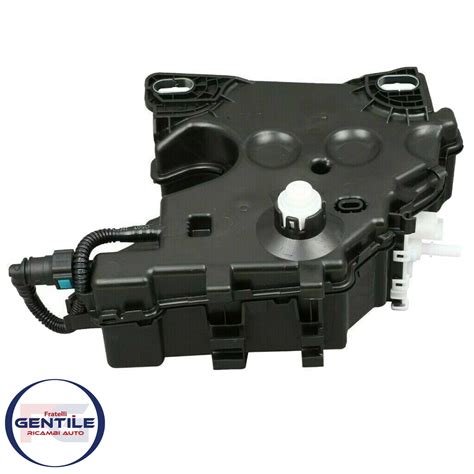

Il serbatoio della cerina si trova sotto la macchina, in prossimità del passaruota posteriore. Il rabbocco è previsto ogni circa 60.000 km, ma il consumo può variare. Quando la cerina scarseggia, solitamente compare un messaggio generico di richiesta assistenza motore, senza necessariamente mettere l'auto in modalità di recupero. È importante notare che non esiste un sensore di livello diretto per la cerina, ma piuttosto un contatore che, dopo un certo numero di rifornimenti, attiva la spia.

Problemi Comuni del FAP nella Volvo V50

Il FAP, sebbene sia un sistema efficace per la riduzione delle emissioni, può essere fonte di problemi se non viene mantenuto correttamente o se l'utilizzo del veicolo non ne favorisce la rigenerazione.

Sintomi di un FAP Intasato

Quando il filtro antiparticolato Volvo si intasa, la macchina avvia continue rigenerazioni, spesso contaminando l'olio motore. Tra i sintomi più comuni si riscontrano:

• La macchina "andava da schifo, si bloccava ad una velocità ridicola e consumava come un Ferrari."
• Calo delle prestazioni e aumento dei consumi. Ad esempio, una V50 2.0D con FAP intasato può consumare mediamente tra i 7,0 e i 7,5 l/100km, mentre un veicolo senza FAP potrebbe raggiungere 5,1-5,2 l/100km a 130 km/h.
• Motore nervoso e irregolare tra i 1.600 e i 2.000 giri, specialmente dopo l'uso in città e durante la fase di pulizia su strada extraurbana.
• Inibizione del sistema Start & Stop (tipico della Volvo V40, ma può presentarsi anche su V50).
• Codici di errore diagnostici come P2452 (Diesel Particulate Filter Pressure Sensor A Circuit) e P242F (Diesel Particulate Filter Restriction - Ash Accumulation).
• Aumento del livello dell'olio motore a causa della miscela di gasolio e olio durante le rigenerazioni interrotte o incomplete.

Cause dell'Intasamento del FAP

Il FAP tende a intasarsi soprattutto se si utilizza la macchina prevalentemente in città, per brevi tragitti o se il motore viene spento e riacceso frequentemente, impedendo al dispositivo di completare il ciclo di pulizia. I diesel più recenti (Euro 5 e 6) sono particolarmente sensibili a un utilizzo esclusivamente urbano e dovrebbero essere impiegati prevalentemente per viaggi lunghi.

Soluzioni e Manutenzione del FAP

La gestione dei problemi del FAP richiede interventi specifici, che vanno dalla pulizia alla rigenerazione professionale, fino alla sostituzione.

Rigenerazione e Pulizia in Officina

Se il processo di rigenerazione automatica non si avvia mai e il FAP si intasa, è fondamentale recarsi in un'officina specializzata. Qui possono essere effettuate procedure specifiche per innalzare la temperatura del componente ed eliminare le particelle. Le rigenerazioni professionali efficaci includono:

• Smontaggio del FAP e cottura in forni speciali.
• Lavaggio del FAP in sostanze chimiche, eventualmente "a cuore aperto" (cioè aprendo il FAP all'altezza del monolite per una penetrazione migliore).

Prodotti come il TUNAP, sebbene etichettati come "professionali", sono spesso semplici additivi da iniettare nel gasolio o direttamente nel FAP senza smontarlo. Tali soluzioni possono offrire un sollievo temporaneo, ma raramente risolvono il problema a lungo termine.

Sostituzione del FAP

La sostituzione del FAP è un'operazione molto costosa (circa 1.100 € per un FAP nuovo in Volvo) e richiede tempi lunghi. Le case automobilistiche suggeriscono la sostituzione del FAP a intervalli specifici, anche se rigenerato regolarmente, ma molti sostengono che un FAP ben mantenuto "dura una vita". CDR Italia offre un servizio di rigenerazione che permette di risparmiare fino all'80% sul costo di un FAP nuovo, ripristinandone le funzionalità e l'efficienza.

Rabbocco della Cerina

Il rabbocco della cerina è un'operazione necessaria che va eseguita quando il livello è basso. È possibile acquistare il kit aftermarket e farlo rabboccare dal proprio meccanico di fiducia. Dopo il riempimento, è cruciale eseguire con una diagnosi generica (Delphi, Autocom o Wow) la procedura di reset degli errori relativi alla cerina nella centralina. La diagnosi Volvo è in grado di leggere il livello di cerina espresso in "quindicesimi".

Dibattito sulla Rimozione del FAP

La rimozione fisica del FAP è un argomento controverso e, in Italia, illegale. Nonostante ciò, alcuni proprietari optano per questa soluzione, cercando benefici in termini di prestazioni e consumi.

I Benefici Promessi della Rimozione

Coloro che rimuovono il FAP spesso riportano:

• Un notevole aumento delle prestazioni del motore, con l'auto che "tira da bestia" e una maggiore prontezza in accelerazione e ripresa.
• Miglioramenti significativi nei consumi. Si parla di passare da 7,0-7,5 l/100km a 5,1-5,2 l/100km a 130 km/h, o un miglioramento di 3-4 km/litro.
• Risparmio sui costi di manutenzione, non dovendo più rabboccare la cerina.

L'intervento consiste nella rimozione fisica del FAP, sostituendolo con un tubo diretto, e l'installazione di un "emulatore" o una centralina apposita che simula il funzionamento del sensore di pressione differenziale, ingannando la centralina motore. Questi emulatori possono essere circuiti semplici che forniscono un segnale costante alla centralina, indicando un FAP sempre pulito.

Questioni Legali ed Ambientali

È fondamentale sottolineare che la rimozione del FAP è un'operazione illegale in Italia, poiché il dispositivo è riportato sulla carta di circolazione del veicolo. I controlli sui gas di scarico, sebbene meno frequenti per il particolato rispetto alla CO2, possono comportare sanzioni elevate e il ritiro della carta di circolazione. Inoltre, sebbene alcuni sostengano che la CO2 non venga alterata, la funzione principale del FAP è proprio la riduzione del particolato, che è un inquinante nocivo. Alcuni esperti suggeriscono che le auto con FAP/DPF inquinino di più di quelle senza, ma questa è una tesi dibattuta.

Accoppiamento FAP, Turbina e Corpo Farfallato nella Volvo V50 2.0D

Il funzionamento del FAP e le prestazioni del motore sono intrinsecamente legati ad altri componenti cruciali, come la turbina e il corpo farfallato.

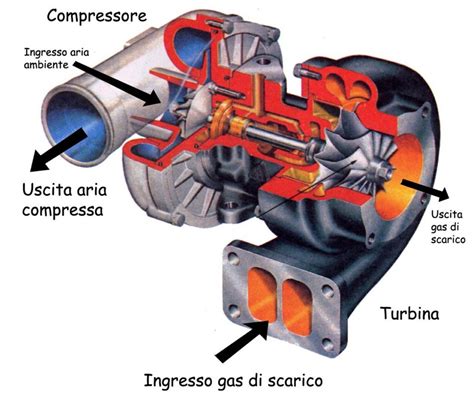

La Turbina

I problemi al sistema di lubrificazione della turbina sono comuni sui motori Ford e possono verificarsi anche sulle Volvo equipaggiate con gli stessi propulsori, specialmente dopo i 150.000-200.000 km. Questo è spesso causato da tagliandi troppo rari. È consigliabile effettuare i tagliandi al massimo ogni 15.000 km o una volta all'anno, anche se il produttore suggerisce intervalli più lunghi. La riparazione del turbocompressore, a causa della geometria variabile, potrebbe essere inefficiente e costosa.

Il Corpo Farfallato nella V50 2.0D (Motore D4204T)

Il corpo farfallato della Volvo V50 2.0D con FAP (motore D4204T) presenta due farfalle. Una è collegata al tubo che arriva dall'intercooler, l'altra al tubo che prende aria dal bypass prima dell'intercooler.

• Flusso d'aria: Dal filtro, l'aria arriva alla turbina. Da qui, il tubo si biforca:
  • Il primo tubo va a una farfalla che dovrebbe chiudersi allo spegnimento del motore e riaprirsi all'accensione.
  • Il secondo tubo va nell'intercooler e poi entra nella seconda farfalla, che normalmente è spenta.
• Sensori: Sul corpo farfallato sono presenti un sensore di pressione e un sensore di temperatura.
• Valvole Pierburg: Ogni farfalla ha collegato un tubetto che va a due distinte valvole Pierburg, le quali dovrebbero comandare l'apertura delle relative farfalle.

La logica di funzionamento suggerisce che quando l'aria è sotto una certa temperatura, la valvola aperta sia quella che arriva dal bypass (senza intercooler). Quando la temperatura sale oltre una certa soglia, o ci sono condizioni che richiedono la rigenerazione del FAP, la prima valvola viene chiusa e aperta quella che arriva dall'intercooler. È probabile che queste valvole possano assumere posizioni intermedie, oltre che completamente aperte o chiuse, influenzando così il flusso d'aria e le condizioni per la combustione e la rigenerazione.

Considerazioni Generali sulla Volvo V50

La Volvo V50 è considerata un'ottima station wagon, pratica e sicura, con una buona affidabilità. Gli interni sono un esempio di minimalismo svedese, con un'alta qualità di assemblaggio e materiali. Ha ottenuto 5 stelle su 5 nel test di sicurezza EuroNCAP.

Motorizzazioni

• Motori a benzina: I 1.6 l e 1.8 l sono considerati un po' deboli per la V50. Per una dinamica migliore, è preferibile optare per i 5 cilindri da 2.4 l diesel e 2.5 l benzina. La versione 2.5 l benzina con trazione integrale è particolarmente aggressiva e divertente. I motori 1.8 l e 2.0 l benzina, di produzione Ford, potrebbero iniziare a consumare olio dopo 100.000-150.000 km a causa dell'usura degli anelli raschiaolio.
• Motori diesel:
  • 1.6 l D (109 cv): Meno potente, ma più economico da mantenere. Si tratta del 1.6 HDi di PSA/Ford.
  • 2.0 D (136 cv): Questo motore, spesso abbinato al FAP, può presentare problemi con sensori vari e l'elettronica, come lo spegnimento improvviso del motore (sintomo della rottura del sensore di posizione dell'albero) e problemi con la valvola EGR.
  • 2.4 l D: Affidabile e piacevole, ma con costi di mantenimento maggiori, specialmente per gli iniettori (oltre 150 euro ciascuno a grandi chilometraggi) e le candele di riscaldamento.

I motori diesel, oltre ai problemi con l'impianto di iniezione, possono soffrire di sporcizia alla valvola EGR e intasamento del FAP, soprattutto con un uso urbano. È consigliabile controllare il livello dell'olio per evitare che salga oltre il massimo a causa della diluizione con il gasolio durante le rigenerazioni. L'uso regolare di preparati e additivi per pulire EGR, FAP e impianto di iniezione può prevenire o alleviare questi problemi.

Trasmissione

• Cambio manuale: Generalmente affidabile.
• Cambio automatico classico Aisin AW55-51 (5 marce): Affidabile se usato correttamente, problemi rari e solitamente dopo i 200.000 km. Potrebbe essere necessario sostituire il modulo idraulico (costo oltre 2000 euro). Colpi durante il cambio marcia possono indicare problemi alle valvole elettromagnetiche, a volte risolvibili con cambio olio e aggiornamento software. Una revisione generale può costare fino a 3000 euro.
• Cambio robotizzato PowerShift (doppia frizione, 6 marce): Montato sulle auto Ford, può presentare colpi durante i cambi di marcia e rotture della meccatronica. Si riscontrano anche perdite d'olio al contatto tra cambio e motore.

Sospensioni e Sterzo

Le sospensioni della V50 sono apprezzate per il comfort, nascondendo le imperfezioni della strada, a differenza delle più dure e precise Ford Focus II e Mazda 3. Il sistema di controllo della trazione STC e l'analogo della ESP, DSCT, garantiscono la sicurezza. Dopo 100.000-200.000 km potrebbe essere necessaria la sostituzione della pompa del servosterzo elettro-idraulico (500-600 euro). I cuscinetti mozzo anteriori tendono a richiedere sostituzione dopo i 100.000 km.

Impianto Elettrico ed Elettronica

Alcuni problemi possono riguardare lo scambiatore di calore del condizionatore e il compressore, oltre a malfunzionamenti temporanei dell'impianto multimediale e della chiusura centralizzata. L'ingresso di umidità nella centralina CEM può causare problemi a tutti gli accessori elettrici. Le lampadine aftermarket di scarsa qualità possono danneggiare il motorino dei tergicristalli, che incorpora la centralina.

La Volvo V50, quindi, rappresenta un veicolo solido e confortevole, ma come ogni auto moderna, richiede attenzione alla manutenzione, specialmente per quanto riguarda il sistema FAP e i componenti ad esso correlati, come la turbina e il corpo farfallato, per garantire prestazioni ottimali e conformità alle normative ambientali.
