Il Cuore Robotizzato della Smart: Diagnosi, Sostituzione e Adattamento dell'Attuatore Frizione

La Smart, con la sua iconica silhouette e la sua agilità urbana, ha rivoluzionato il concetto di city-car. Sotto la sua carrozzeria compatta e dal design distintivo, si cela una tecnologia di trasmissione che, pur premiando l'innovazione e la compattezza, richiede una comprensione specifica da parte di meccanici e proprietari. In particolare, il cambio automatico robotizzato, una soluzione tecnicamente valida sebbene non fulminea, pone un'attenzione particolare sulla gestione della frizione, affidata a un sofisticato sistema di attuazione elettrica. Questo sistema, pur garantendo un'esperienza di guida fluida e automatizzata, introduce complessità nella diagnosi e nella manutenzione, soprattutto quando si tratta di valutare l'usura della frizione o di intervenire sulla sostituzione dei componenti chiave come l'attuatore.

La Frizione Robotizzata: Un Sistema Innovativo con Specificità di Diagnosi

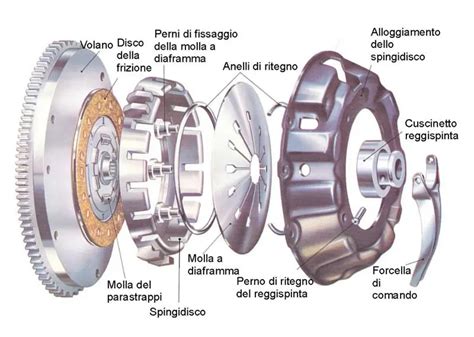

Le vetture Smart adottano un cambio automatico robotizzato molto compatto che, seppur non molto veloce, resta tecnicamente molto valido. La particolarità di questo cambio risiede nella gestione della frizione, che è mossa da un elettro attuatore. In un cambio automatico, non è mai semplice comprendere se la frizione è usurata, pertanto, quando le marce iniziano a slittare, non è semplice capirne la ragione. Questo articolo vuole spiegare come verificare lo stato di usura della frizione utilizzando uno strumento di autodiagnosi, un passaggio fondamentale per una corretta manutenzione e per evitare interventi non necessari o tardivi.

La Smart City Coupé 600, modello in produzione dal 1998 al 2004, è un esempio di vettura "giovanile" che ha incontrato ampio consenso grazie alle sue dimensioni contenute, all'agilità e alla facilità di guida. Cotanto piacere di guida deriva in buona parte anche dal cambio che la Smart adotta: robotizzato con frizione ad azionamento elettrico. Come sarà noto a molti, il cambio robotizzato prevede l'utilizzo sulla vettura di un cambio manuale azionato idraulicamente o elettricamente, anziché dal guidatore in prima persona. Nel caso della Smart, l'innesto delle marce avviene per mezzo di un motorino elettrico che movimenta un albero opportunamente sagomato in grado di realizzare la selezione e i cambi marcia, mentre la frizione viene azionata da un pistoncino, mosso però sempre da un elettroattuatore.

Diagnosi dell'Usura della Frizione Tramite Strumento di Autodiagnosi

Per una corretta valutazione dello stato di usura della frizione in una Smart, l'utilizzo di uno strumento di autodiagnosi si rivela estremamente efficace. La procedura è relativamente semplice e fornisce dati precisi per identificare tempestivamente eventuali problemi.

Ecco la procedura:

1. Selezione del Veicolo e della Centralina: È fondamentale selezionare correttamente il veicolo e la centralina appropriata. Attenzione: nella Smart 451 si seleziona la centralina dedicata al cambio, mentre nella Smart 450 si seleziona la centralina del motore.
2. Selezione del Parametro di Diagnosi: Una volta stabilita la connessione, nella diagnosi si seleziona il parametro denominato: "punto di slittamento della frizione 1".
3. Interpretazione del Valore: Questo valore indica lo stato di usura della frizione e deve essere contenuto tra 0 e 100.
   • Vetture a Benzina: il valore deve stare fra 30 e 50%. Più il valore tende a 30, più la frizione è usurata. Valori inferiori a 30 indicano che la frizione è completamente usurata.
   • Vetture Diesel: il valore deve stare fra 40 e 95. Più il valore tende a 40, più la frizione è usurata.

Nell’immagine seguente è possibile vedere la diagnosi di una Smart diesel con frizione completamente usurata (valore inferiore a 40). Nella precedente immagine si vede il parametro acquisito su una Smart Fortwo con una frizione usurata.

ATTENZIONE: Dopo la sostituzione della frizione, il parametro di slittamento non si aggiorna automaticamente. Pertanto, gli innesti, soprattutto nei primi chilometri, potrebbero risultare bruschi. È necessario eseguire la procedura di TARATURA DELLA FRIZIONE che viene spiegata in articoli dedicati. Le funzioni mostrate sono state acquisite con strumentazione TEXA.

Sostituzione e Adattamento dell'Attuatore Frizione: Una Procedura Critica

La sostituzione dell'attuatore frizione o della frizione stessa su modelli come la Smart City coupé 600 può portare a malfunzionamenti se la procedura non viene eseguita con estrema precisione. È interessante sottolineare un problema rilevante che può riguardare qualunque autoriparatore abbia a che fare con questa vettura e il relativo cambio. Infatti, può facilmente capitare di imbattersi in situazioni in cui, a seguito della sostituzione dell’attuatore elettrico o della frizione stessa, il cambio funzioni in modo incostante, “gratti”, sia incerto nelle cambiate, o addirittura che il motore abbia tentennamenti in fase di avviamento.

Di qui il presentarsi, in diagnosi, di errori come quelli elencati:

• COMANDO CAMBIO RIPETIZIONE MARCIA
• POTENZIOMETRO DI COMANDO CAMBIO
• CAMBIO BLOCCATO
• SENSORI VELOCITÀ RUOTE POSTERIORI, SEGNALE ERRATO

La causa di questi inconvenienti risiede nel fatto che il motorino-attuatore frizione e la punteria della frizione, sulla quale il pistoncino agisce, devono avere tra di loro un posizionamento relativo ben determinato. Al di sotto o al di sopra di una certa tolleranza, il cambio, o addirittura il motore, possono comportarsi come descritto poco sopra.

Procedura Guidata per la Sostituzione e Registrazione del Motorino Elettrico Frizione

Per evitare o prevenire certe situazioni critiche, è fondamentale seguire scrupolosamente la procedura di sostituzione e registrazione del motorino elettrico frizione.

1. Preparazione dell'Area di Lavoro: Procedere alla preparazione dell'area di lavoro e all'individuazione del componente cambio, il tutto in condizioni di sicurezza per la propria e altrui incolumità.
2. Scollegamento Elettrico: Sfilare il connettore elettrico dal motorino della frizione.
3. Rimozione del Motorino: Svitare le tre viti di ancoraggio del motorino alla campana del cambio e rimuovere il motorino.
4. Verifica del Motorino Nuovo: Con il motorino nuovo a disposizione, accertarsi che la posizione della punteria, indicata dalla lettera “L”, sia pari a 60 mm. In caso contrario, far rientrare meccanicamente la punteria (non alimentare il motorino elettricamente!).
5. Installazione del Motorino: Inserire adesso il motorino nella scatola del cambio e avvitare le tre viti di ancoraggio.
6. Riconnessione Elettrica: Ricollegare il connettore a spina al motorino della frizione.
7. Caricamento e Bloccaggio Iniziale: Posizionare la bilancia dinamometrica sul motorino frizione e caricare con 50 daN nella direzione del bilanciere della frizione. Bloccare il motorino in questa posizione e serrare le viti, partendo da quella più vicina alla frizione.
8. Controllo Memoria Guasti: Collegare lo strumento di diagnosi Mercedes e controllare la memoria guasti.
9. Procedura "Pulsante Frizione": Eseguire il menu "pulsante frizione" tramite lo strumento di diagnosi. Disinserire l’accensione e attendere il disinserimento ritardato dello strumento di diagnosi (circa 30 secondi).
10. Allentamento Viti e Scarico: Allentare le viti di ancoraggio del gruppo motorino con cautela. Scaricare il motorino frizione con la bilancia dinamometrica a 11 daN, mantenerlo in posizione e serrare le viti.
11. Apprendimento Centralina Cambio: Far apprendere alla centralina cambio i punti di inserimento e disinserimento frizione con lo strumento di diagnosi. Successivamente, far apprendere alla centralina cambio il punto di slittamento con lo strumento di diagnosi.
12. Cancellazione Errori: Leggere la memoria guasti e cancellare quelli eventualmente presenti.
13. Scollegamento Strumento: Scollegare lo strumento di diagnosi.

L'Attuatore Frizione OE A4512500062: Caratteristiche e Funzionamento

L'attuatore frizione con codice OE A4512500062 è un componente elettromeccanico essenziale installato sui modelli Smart Fortwo serie 451, prodotti indicativamente tra il 2007 e il 2014. Il suo compito principale è quello di gestire in modo automatico il comando frizione nei veicoli dotati di cambio robotizzato. L’attuatore riceve gli impulsi dalla centralina del cambio e li trasforma in movimento meccanico per disinnestare e reinserire la frizione senza l’intervento diretto del conducente. Questo componente è progettato per resistere a cicli continui di azionamento in condizioni di temperatura e carico variabili, potendo lavorare con olio sintetico o grasso speciale a seconda della versione specifica.

La funzione primaria dell’attuatore frizione OE A4512500062 è quella di sostituire il tradizionale comando a pedale presente nei veicoli con cambio manuale, nei veicoli dotati di cambio automatico elettroattuato. Quando il guidatore seleziona una marcia, la centralina invia un impulso elettrico all’attuatore, il quale, attraverso il suo motorino interno, regola con precisione il disinnesto e il successivo reinserimento della frizione. Questo processo avviene in frazioni di secondo e consente cambi marcia fluidi, modulando il punto d’innesto in base alla coppia richiesta dal motore e alla sua velocità di rotazione. La presenza di un sensore interno all’attuatore fornisce un feedback continuo alla centralina, permettendo di ottimizzare l'apertura e la chiusura della frizione per garantire prestazioni ottimali e comfort di guida.

L’attuatore frizione A4512500062, come ogni componente meccanico ed elettromeccanico, può andare incontro a malfunzionamenti nel tempo, soprattutto se sottoposto a cicli ripetuti di utilizzo intenso o a condizioni ambientali gravose (umidità, temperature estreme, sporco). Un attuatore frizione malfunzionante può manifestarsi con i sintomi già descritti, quali cambi marcia bruschi, impuntamenti, o addirittura il blocco del cambio, rendendo necessario un intervento tempestivo di diagnosi e, se necessario, di sostituzione.
