Quando si parla di comunicazione CB, è essenziale comprendere che la radio da sola non basta. La vera differenza, in termini di portata e qualità del segnale, è determinata dall'antenna. Per questo, una guida dettagliata e pratica è fondamentale per chiunque desideri ottimizzare la propria esperienza CB veicolare. Questa guida esplorerà in modo semplice e pratico tutto ciò che serve sapere: dalla posizione ottimale alla taratura, fino ai modelli di antenne più utilizzati da chi vive la strada ogni giorno.
Cosa Rende un'Antenna CB Veramente Performante
La qualità di un'antenna si misura principalmente da una combinazione di fattori tecnici e pratici, tra cui: posizione e piano di massa, lunghezza e qualità della bobina, robustezza meccanica e facilità di taratura. Questi elementi sono interconnessi e contribuiscono in maniera significativa all'efficienza complessiva del sistema di comunicazione.
Posizione e Piano di Massa
La scelta ideale per l'installazione di un'antenna CB è montarla il più in alto possibile e in una zona libera da ostacoli. È fondamentale che sia centrata su una superficie metallica continua, come il tetto di un fuoristrada o di un camion. Questo perché un buon piano di massa è essenziale per garantire che il segnale si propaghi in modo uniforme e potente. Un piano di massa adeguato non solo migliora la propagazione del segnale, ma contribuisce anche a ridurre le interferenze e a ottimizzare la ricezione. La presenza di un'ampia superficie metallica sotto l'antenna agisce come un riflettore, indirizzando le onde radio e aumentando l'efficacia della trasmissione.
Lunghezza e Qualità della Bobina
Alla posizione si aggiunge la lunghezza dell'antenna, che influisce direttamente sulla portata: un'antenna più lunga, con una bobina ben progettata, offre una trasmissione più stabile ed efficiente. La bobina, in particolare, è un componente cruciale. Una bobina di buona qualità e ben dimensionata per la frequenza CB contribuisce a un'ottima impedenza, che a sua volta garantisce un trasferimento di potenza massimo tra la radio e l'antenna. La progettazione della bobina influisce sulla risonanza dell'antenna, permettendo di ottenere la massima efficienza sulla banda CB.
Robustezza Meccanica
Infine, non va sottovalutata la robustezza meccanica. Vento, vibrazioni e urti sono all'ordine del giorno per chi viaggia molto, quindi un modello resistente è un investimento nel tempo. Un'antenna robusta non solo durerà più a lungo, ma manterrà anche le sue prestazioni ottimali in condizioni di utilizzo gravose. Materiali di alta qualità, come l'acciaio inossidabile o leghe resistenti, e una costruzione solida sono indicatori di un'antenna affidabile. Elementi come connettori sigillati e un design resistente alle intemperie sono anch'essi aspetti importanti da considerare per garantire la durabilità e la funzionalità dell'antenna in qualsiasi condizione atmosferica.
Parliamo di antenne CB veicolari autocostruite con Claudio Piacentino
Lunghezza e Portata: Il Compromesso da Conoscere
La regola di base è semplice: più l'antenna è lunga, maggiore sarà la portata del segnale. Questa relazione diretta è dovuta a principi fisici fondamentali legati alla propagazione delle onde radio. Un'antenna più lunga è in grado di irradiare e ricevere segnali con maggiore efficienza, specialmente a basse frequenze come quelle della banda CB. Una maggiore lunghezza consente una migliore corrispondenza con la lunghezza d'onda del segnale, risultando in una risonanza più efficace e quindi in una maggiore potenza irradiata e ricevuta.
Tuttavia, esistono sistemi progettati con grande precisione che riescono a garantire ottime performance anche con antenne più corte, grazie a soluzioni tecniche avanzate e all'ottimizzazione dei componenti. Questi sistemi utilizzano spesso bobine di carico integrate o altre tecnologie per "ingannare" l'onda radio, facendole percepire un'antenna più lunga di quanto non sia fisicamente. Questo compromesso è particolarmente utile in situazioni dove un'antenna molto lunga sarebbe impraticabile o esteticamente sgradevole, come in alcuni veicoli urbani o sportivi. La sfida è bilanciare la lunghezza fisica con l'efficienza desiderata, tenendo conto delle specifiche esigenze del veicolo e dell'utente. Ad esempio, per chi necessita di discrezione o ha problemi di altezza, un'antenna più corta con un'ottima bobina può essere la soluzione ideale.
Come Scegliere l'Antenna in Base al Veicolo
Non tutte le antenne vanno bene per ogni veicolo, perché ci sono esigenze diverse che richiedono specifiche tecniche e determinate modalità di installazione. La scelta dell'antenna deve essere attentamente ponderata in base al tipo di veicolo e alle sue caratteristiche strutturali, al fine di garantire prestazioni ottimali e una corretta installazione.
Antenne CB per Fuoristrada
Se stai cercando un'antenna CB per un fuoristrada, la scelta del montaggio dipenderà dalla struttura del veicolo. La robustezza e la versatilità sono fattori chiave per questi mezzi, che spesso operano in ambienti impegnativi.Se la carrozzeria è in acciaio, una soluzione comune e efficace è installarla al centro del tetto utilizzando una base magnetica. Questo tipo di montaggio offre la flessibilità di rimuovere l'antenna quando non è necessaria e sfrutta il tetto metallico come un eccellente piano di massa, contribuendo a una propagazione del segnale ottimale.In alternativa, è possibile fissarla su una staffa PL montata su una parte solida del mezzo, come il portaruota posteriore, vicino alla ruota di scorta. Questo tipo di installazione è più permanente e offre una maggiore resistenza agli urti e alle vibrazioni tipiche della guida off-road. La scelta tra base magnetica e staffa fissa dipenderà dalla frequenza di utilizzo, dalla necessità di rimuovere l'antenna e dalla robustezza richiesta.
Antenne CB per Camion
Per un camion, la configurazione ideale prevede spesso una staffa montata sugli specchi laterali. Questa posizione offre un buon compromesso tra altezza e accessibilità. È cruciale assicurarsi di avere buone connessioni di massa verso la cabina o il telaio. I camion, data la loro dimensione e la presenza di molte componenti metalliche, possono beneficiare di un piano di massa esteso, ma è fondamentale che l'antenna sia ben collegata elettricamente alla struttura portante per massimizzare l'efficienza. Un montaggio errato o una massa insufficiente possono compromettere seriamente la portata e la qualità del segnale.
Antenne CB per Camper
Per un camper, che spesso ha la carrozzeria in vetroresina o materiali compositi non metallici, è necessaria un'antenna specifica per superfici non metalliche o con piano di massa "fittizio" simulato nella struttura dell'antenna. La fibra di vetro e altri materiali non conduttivi non possono fungere da piano di massa, rendendo le antenne tradizionali inefficaci. Modelli come la Midland RV65 sono progettati appositamente per queste esigenze, incorporando un sistema che simula un piano di massa attraverso la propria struttura interna o un contrappeso, permettendo un'installazione efficace anche su veicoli privi di una superficie metallica adeguata. Questo tipo di antenna è essenziale per garantire prestazioni ottimali su veicoli ricreativi.
Base Magnetica o Staffa?
La scelta tra base magnetica e staffa dipende da diversi fattori, tra cui la frequenza di utilizzo, la necessità di mobilità e la robustezza richiesta.
Base Magnetica

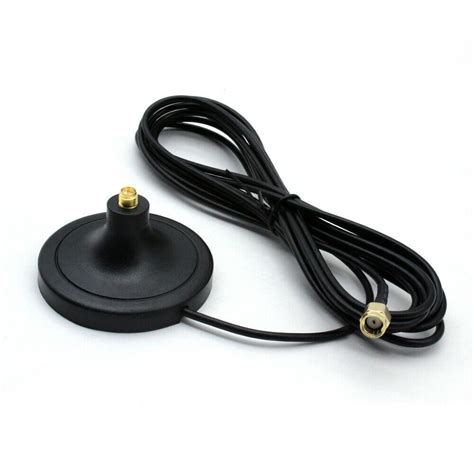

Una base magnetica offre una grande flessibilità. Permette di installare e rimuovere l'antenna rapidamente, rendendola ideale per chi utilizza l'antenna solo occasionalmente o su diversi veicoli. Il montaggio è semplice: basta posizionarla su una superficie metallica piana del veicolo, come il tetto. Le basi magnetiche moderne sono progettate per essere robuste e per resistere a velocità elevate, ma è sempre consigliabile verificarne l'aderenza e la stabilità.Tuttavia, le basi magnetiche potrebbero non fornire un piano di massa così perfetto come un'installazione fissa e possono essere suscettibili a un leggero distacco in caso di urti o vibrazioni estreme. Inoltre, il cavo coassiale deve essere gestito con attenzione per evitare che si schiacci o si danneggi passando attraverso le guarnizioni delle portiere.
Staffa Fissa
L'installazione tramite staffa offre una maggiore stabilità e robustezza. Questo tipo di montaggio è consigliato per chi utilizza l'antenna regolarmente e per chi cerca le massime prestazioni e affidabilità. Le staffe possono essere fissate in vari punti del veicolo, come il cofano, il portellone posteriore, lo specchietto o la barra portapacchi, a seconda del modello del veicolo e delle esigenze specifiche.Un'installazione fissa permette di creare un collegamento elettrico più solido con il telaio del veicolo, garantendo un piano di massa ottimale e una migliore propagazione del segnale. Richiede, tuttavia, una perforazione del veicolo e una maggiore attenzione durante il processo di installazione per assicurare una buona tenuta e protezione contro gli agenti atmosferici.
L'Importanza Cruciale della Taratura dell'Antenna
La taratura dell'antenna è un passaggio fondamentale e assolutamente non negoziabile per assicurarsi che la potenza trasmessa venga effettivamente irradiata dall'antenna, ottenendo così un segnale più pulito e una propagazione ottimale. Una taratura errata può portare a una serie di problemi, tra cui la perdita di potenza, un segnale scadente e, nel peggiore dei casi, danni all'apparecchiatura radio. Il processo di taratura mira a minimizzare il Rapporto di Onde Stazionarie (ROS o SWR, Standing Wave Ratio), che è una misura di quanto efficacemente la potenza viene trasferita dall'apparato radio all'antenna. Un ROS basso (vicino a 1:1) indica che la maggior parte della potenza viene irradiata, mentre un ROS elevato indica che una parte significativa della potenza viene riflessa verso la radio, causando inefficienze e potenziali danni.
Come Effettuare la Taratura
Per effettuare la taratura ti basta un rosmetro (SWR meter). Questo strumento si interpone tra la radio e l'antenna e misura il ROS. Molti kit di auto-calibrazione, come il SELF CALIBRATION KIT, includono un rosmetro e istruzioni dettagliate.
Passaggi per la Taratura:
- Collegamento: Collega il rosmetro tra la tua radio CB e l'antenna. Assicurati che tutti i cavi siano ben collegati e che i connettori siano in perfette condizioni.
- Misurazione su Canali Differenti: Effettua la misurazione su almeno due canali distanti, ad esempio il canale 1 (26.965 MHz) e il canale 40 (27.405 MHz). Questo ti darà un'idea di come l'antenna si comporta sull'intera banda CB.
- Regolazione: Se il ROS non è ottimale (idealmente inferiore a 1.5:1 su tutti i canali, e il più vicino possibile a 1:1 sul canale centrale della banda), dovrai regolare la lunghezza dell'antenna. Molte antenne hanno una vite di regolazione o la possibilità di accorciare/allungare lo stilo.
- Se il ROS è più alto sul canale 1 che sul canale 40: L'antenna è troppo corta e deve essere allungata.
- Se il ROS è più alto sul canale 40 che sul canale 1: L'antenna è troppo lunga e deve essere accorciata.
- Verifica e Fine-tuning: Dopo ogni regolazione, ripeti le misurazioni sui canali 1 e 40. Continua a fare piccole regolazioni fino a quando il ROS non è minimizzato sull'intera banda o, almeno, sui canali che utilizzi più frequentemente. L'obiettivo è ottenere il valore più basso possibile, in particolare al centro della banda CB (canale 20).
Parliamo di antenne CB veicolari autocostruite con Claudio Piacentino
Errori Comuni da Evitare Durante l'Installazione e la Taratura
Comprendere e prevenire gli errori più frequenti è cruciale per massimizzare le prestazioni dell'antenna CB. Ecco i più comuni e come evitarli:
- Montaggio basso o decentrato: Posiziona sempre l'antenna il più in alto e centrato possibile. Un montaggio basso o decentrato può compromettere la propagazione del segnale e limitare la portata. Il tetto del veicolo è spesso il punto ideale, sfruttando al meglio il piano di massa.
- Massa RF insufficiente: Assicurati di avere un buon contatto elettrico tra antenna e telaio. Se necessario, aggiungi trecce di massa robuste. Un contatto scadente può degradare le prestazioni dell'antenna, aumentando il ROS e riducendo l'efficienza. Le trecce di massa, in rame o lega conduttiva, migliorano la continuità elettrica e la dispersione delle correnti RF.
- Cavo coassiale arrotolato o schiacciato: Lascia il cavo libero e ben disteso, con curve ampie. Pieghe strette, arrotolamenti eccessivi o schiacciamenti possono alterare l'impedenza del cavo, causando perdite di segnale e un ROS elevato. Il cavo deve essere instradato in modo da minimizzare la sua esposizione a fonti di calore o abrasioni.
- Connettori scadenti o ossidati: Usa componenti di qualità e proteggili con nastro autoagglomerante o guaina termorestringente. I connettori sono punti critici per la trasmissione del segnale. L'ossidazione o una scarsa qualità possono introdurre resistenza, perdite e disturbi. Una buona protezione garantisce la longevità e l'affidabilità delle connessioni.
- Taratura in garage: Effettua sempre la regolazione in spazi aperti e senza interferenze metalliche che possono alterare la misura del ROS. Strutture metalliche, pareti di garage, edifici vicini o altri veicoli possono riflettere le onde radio e falsare la lettura del rosmetro, portando a una taratura imprecisa. Un ambiente aperto e privo di ostacoli è essenziale per una misurazione accurata.
Guida alla Scelta delle Antenne Midland
Alcune antenne della gamma Midland sono diventate vere e proprie icone per gli autotrasportatori e gli appassionati di tutto il mondo, grazie alla loro affidabilità, robustezza e prestazioni. In collaborazione con il team tecnico di Midland, è stata realizzata una guida alla scelta del miglior modello, in base alle tue esigenze specifiche.
Midland ML145
La ML145 è l'antenna più diffusa in assoluto, presente sul mercato da oltre 40 anni. La sua longevità è una testimonianza della sua eccezionale affidabilità e del suo design intramontabile. Può essere montata a centro tetto o su base magnetica con l'apposito kit, offrendo una grande versatilità di installazione. È nota per la sua robustezza e semplicità di installazione, rendendola una scelta eccellente sia per i neofiti che per gli utenti esperti che cercano una soluzione "installa e dimentica". La ML145 offre un'ottima portata e qualità del segnale, rappresentando un equilibrio perfetto tra prestazioni e praticità d'uso quotidiano. La sua bobina ben progettata e la costruzione solida le permettono di resistere alle intemperie e alle vibrazioni tipiche della guida su strada, garantendo un servizio affidabile nel tempo.
Midland X-Turbo 60 e X-Turbo 80
Le X-Turbo 60 e X-Turbo 80 sono la scelta ideale per chi cerca le massime prestazioni in termini di potenza, efficienza e stabilità, anche a velocità elevate. Queste antenne sono progettate con tecnologie avanzate per garantire un'irradiazione ottimale del segnale e una ricezione chiara, anche in condizioni di guida dinamiche. Sono perfette per installazioni fisse dove la robustezza e la stabilità sono prioritarie. La loro costruzione è pensata per resistere alle sollecitazioni meccaniche e aerodinamiche, rendendole ideali per veicoli che viaggiano spesso in autostrada o su strade ad alta velocità. La differenza principale tra i due modelli sta nella lunghezza dello stilo e nella potenza gestibile, con la X-Turbo 80 che offre generalmente prestazioni leggermente superiori in termini di portata e capacità di gestire potenze maggiori, adatta per gli utenti più esigenti.
Famiglia Midland LUX
La famiglia LUX è composta da antenne per chi vuole farsi notare e combinare funzionalità con un tocco di stile. Durante la trasmissione, queste antenne si illuminano, rendendo unica la tua comunicazione, anche visivamente. Questa caratteristica estetica le rende particolarmente popolari tra chi desidera personalizzare il proprio veicolo e distinguersi. Oltre all'aspetto visivo, le antenne LUX mantengono le performance di trasmissione e ricezione attese da un prodotto Midland. Sono disponibili in diverse lunghezze e configurazioni, per adattarsi a vari tipi di veicoli e esigenze di montaggio, pur mantenendo l'elemento distintivo dell'illuminazione. L'illuminazione non è solo un fattore estetico, ma può anche aumentare la visibilità del veicolo in condizioni di scarsa illuminazione.
Midland RV65
La RV65 è un'antenna progettata appositamente per camper e mezzi senza piano di massa metallico. Come accennato in precedenza, i camper spesso hanno carrozzerie realizzate in vetroresina o altri materiali non conduttivi, il che rende inefficaci le antenne tradizionali che si basano sul telaio metallico del veicolo come piano di massa. La Midland RV65 risolve questo problema incorporando un meccanismo che simula un piano di massa all'interno della sua struttura, permettendo un'installazione efficace e prestazioni ottimali anche su superfici non metalliche. Questo la rende una soluzione indispensabile per i proprietari di camper che desiderano mantenere una comunicazione CB affidabile durante i loro viaggi, senza dover ricorrere a complesse modifiche strutturali al veicolo. La sua progettazione è mirata a garantire stabilità e durata anche in condizioni di viaggio prolungato e su diverse tipologie di terreno.
