Il mondo delle comunicazioni radioamatoriali e delle trasmissioni veicolari offre una vasta gamma di soluzioni per garantire una connessione affidabile e performante. Tra queste, le antenne veicolari VHF/UHF mezz'onda rappresentano una scelta popolare per la loro efficacia in specifiche bande di frequenza. Questo articolo esplorerà le caratteristiche, i vantaggi e le diverse tipologie di antenne mezz'onda, con un focus particolare sulle applicazioni veicolari, attingendo a informazioni tecniche e progetti pratici per fornire una panoramica completa.
Comprendere il Concetto di Antenna Mezz'onda
Un'antenna mezz'onda è una tipologia di antenna la cui lunghezza fisica è approssimativamente pari alla metà della lunghezza d'onda della frequenza su cui si desidera operare. Questo dimensionamento critico permette all'antenna di risuonare in modo efficiente con il segnale radio, massimizzando la radiazione e la ricezione.
La lunghezza d'onda (λ) di una frequenza (f) è determinata dalla velocità della luce (c) secondo la formula: λ = c/f. Poiché la velocità della luce nel vuoto è approssimativamente 300.000.000 metri al secondo, una frequenza di 144 MHz (tipica banda VHF) avrà una lunghezza d'onda di circa 2,08 metri. Di conseguenza, un'antenna mezz'onda per questa frequenza sarà lunga circa 1,04 metri. Le antenne in esame operano principalmente nelle bande VHF (Very High Frequency) e UHF (Ultra High Frequency), che coprono rispettivamente le frequenze da 30 a 300 MHz e da 300 MHz a 3 GHz.
La risonanza di un'antenna mezz'onda implica che l'impedenza dell'antenna si avvicina a valori ideali per il collegamento con il trasmettitore o il ricevitore, minimizzando le perdite di segnale dovute a disadattamento di impedenza. Questo si traduce in una maggiore efficienza nella trasmissione e una migliore ricezione dei segnali deboli.
Tipologie di Antenne Veicolari Mezz'onda
L'applicazione delle antenne mezz'onda in ambito veicolare presenta sfide specifiche, legate principalmente allo spazio disponibile, alla necessità di un'installazione non invasiva e alla robustezza richiesta per l'uso mobile. Diverse soluzioni sono state sviluppate per rispondere a queste esigenze.
Antenne a Montaggio Magnetico

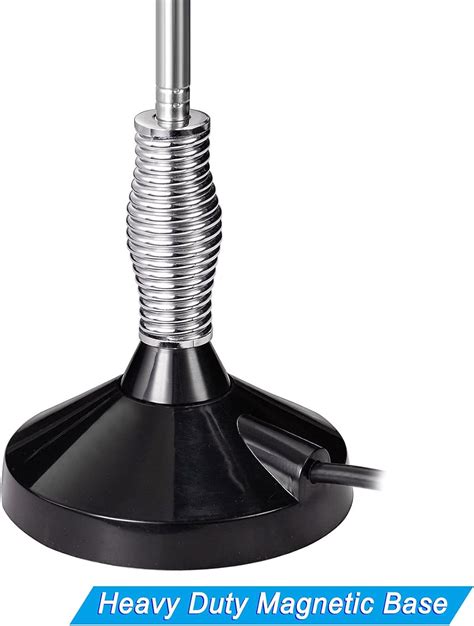

Le antenne a montaggio magnetico sono una scelta popolare per la loro facilità di installazione e rimozione. Utilizzano una base magnetica potente per fissare l'antenna alla carrozzeria del veicolo, evitando la necessità di forare il tetto. La base magnetica funge anche da piano di massa, un elemento cruciale per il corretto funzionamento di molte antenne veicolari.
Un esempio di questa tipologia è l'ANLI CB-62, un'antenna magnetica progettata per la banda CB (Citizen's Band) a 27 MHz. Questa antenna è completa di 4,5 metri di cavo coassiale, permettendo un'agevole connessione all'apparato radio. La sua natura mezz'onda per la banda CB la rende efficiente nella trasmissione e ricezione su questa frequenza specifica.
Un altro esempio, sebbene operante in una banda diversa, è l'ANLI CB-35, che si distingue per il suo montaggio a vetro. Questa soluzione offre un'alternativa all'installazione magnetica, fissandosi saldamente al finestrino del veicolo tramite un adesivo speciale. Anche questa antenna opera nella gamma CB a 27 MHz ed è completa di cavo coassiale.
Antenne "Adhered Antenna" per Montaggio a Vetro
Le nuove antenne veicolari "adhered antenna" della DIAMOND rappresentano un'innovazione significativa nel campo delle antenne veicolari. Queste antenne sono specificatamente progettate e realizzate per essere fissate sul vetro degli autoveicoli, grazie a un particolare adesivo. Questo approccio evita la foratura della carrozzeria, un vantaggio estetico e pratico non indifferente, pur mantenendo elevate prestazioni e ottimi guadagni.
Queste antenne vantano guadagni significativi: 2,15 dBi in 144 MHz (banda VHF) e 5,5 dBi in 430 MHz (banda UHF), con un modello specifico, la Z-07M, che raggiunge i 5,9 dBi in 430 MHz. L'elemento radiante, sia per il modello Z-10M che per la Z-07M, è uno stilo mezz'onda in 144 MHz e due elementi da 5/8 d'onda in 430 MHz. Entrambi i modelli sono forniti di circa 5 metri di cavo coassiale a bassa perdita (2D-LFB-S), intestato con un connettore MP (PL-259) removibile per semplificare l'installazione. Queste antenne accettano potenze RF sino a 60W e presentano un'impedenza di 50 Ohm, standard per la maggior parte delle apparecchiature radio.
Antenne Tarabili per Diverse Frequenze
Alcune antenne veicolari sono progettate per essere "tarabili", ovvero permettono una regolazione fine della lunghezza elettrica per adattarsi a una gamma di frequenze leggermente più ampia o per ottimizzare le prestazioni su una frequenza specifica. Questo è particolarmente utile per i radioamatori che operano su diverse porzioni delle bande VHF/UHF o per coloro che desiderano ottenere il massimo dalle loro trasmissioni.
La serie SIRIO TURBO offre diversi modelli tarabili, tutti operanti nella gamma da 27 a 28.5 MHz, tipicamente associata alla banda CB. Questi modelli includono:
- SIRIO - TURBO 2000 PL: Con una lunghezza di 1920 mm, questa antenna è progettata per alta potenza.
- SIRIO - TURBO 1000 PL: Più compatta, con una lunghezza di 1150 mm.
- SIRIO - TURBO 3000 PL: Con una lunghezza di 1710 mm, anch'essa progettata per prestazioni elevate.
- ECO - MINI-BOOMERANG ANTENNA: Con una lunghezza di 155 cm, offre una soluzione tarabile per la banda CB.
Queste antenne, grazie alla loro capacità di taratura, permettono di ottenere un migliore adattamento di impedenza, riducendo il SWR (Standing Wave Ratio) e massimizzando l'efficienza della trasmissione. Il processo di taratura solitamente implica la regolazione della lunghezza dello stilo radiante o di elementi specifici dell'antenna, seguendo le istruzioni del produttore.
Progetti Avanzati: Antenne End Fed Mezz'onda Multibanda
Oltre alle antenne veicolari commerciali, esistono progetti avanzati che dimostrano la versatilità del principio mezz'onda. Un esempio notevole è un progetto pubblicato sul blog di Andrew VK1AD, che realizza un'antenna End Fed mezz'onda multibanda con accordatore manuale per le bande HF (High Frequency) dei 15, 17, 20, 30 e 40 metri.

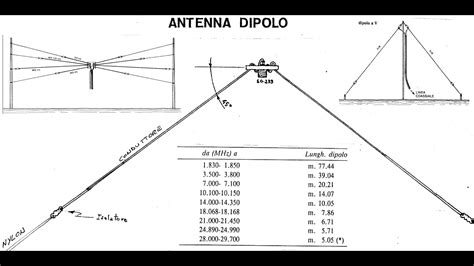

Questo progetto si presenta come una "long-wire" realizzata con cavo unipolare di lunghezza di circa 20,10 metri. L'antenna è alimentata da un lato e montata come un dipolo a V invertita, dividendo il filo unipolare in due bracci da 10,5 metri ciascuno. L'apice dell'angolo della V viene portato ad un'altezza minima di 7-10 metri.
Il filo radiante di quest'antenna viene tagliato in vari spezzoni di diverse misure, uniti fra loro tramite connettori maschio-femmina di tipo Spade. Questi connettori permettono di allungare o accorciare elettricamente l'antenna a seconda della banda su cui si desidera trasmettere. Queste connessioni sono chiaramente indicate nel progetto originale.
Il cuore centrale di questa antenna è l'accordatore manuale inserito sul lato di alimentazione. Questo accordatore ha la funzione di adattare l'impedenza dell'antenna per ottenere i 50 Ohm richiesti, a seconda della lunghezza elettrica selezionata. Il circuito dell'accordatore è costituito da:
- Un toroide in polvere di ferro T80-2.
- 25 avvolgimenti di rame smaltato attorno al toroide.
- Un interruttore che collega il centrale del cavo coassiale al terzo o quarto avvolgimento.
- Un condensatore variabile fino a 266 pF con una capacità di 15 Watt.
Per quanto riguarda gli avvolgimenti sul toroide, il primo avvolgimento è collegato alla calza del cavo coassiale di alimentazione. Il centrale del cavo coassiale si collega poi al terzo o quarto avvolgimento (partendo dal primo collegato alla calza) tramite l'interruttore. Il condensatore da 15 Watt, montato in parallelo all'avvolgimento sul toroide, rende quest'antenna adatta al solo QRP (Weak Signal Operation), ovvero a trasmissioni a bassa potenza.
Radioamatori - Costruisci il tuo sintonizzatore d'antenna per reti L
Questo progetto, sebbene non strettamente veicolare, illustra principi fondamentali di adattamento di impedenza e di realizzazione di antenne multibanda efficienti, concetti che possono ispirare ulteriori sviluppi anche per applicazioni mobili.
Considerazioni sulla Scelta dell'Antenna Veicolare VHF/UHF
La scelta dell'antenna veicolare VHF/UHF più adatta dipende da diversi fattori, tra cui:
- Banda di Frequenza: Assicurarsi che l'antenna sia progettata per operare sulle frequenze desiderate (es. 144-146 MHz per la banda radioamatoriale VHF in Italia, 430-440 MHz per la banda UHF).
- Tipo di Montaggio: Valutare se si preferisce un montaggio magnetico, a vetro, o a foro. Il montaggio a vetro o "adhered" offre il vantaggio di non richiedere forature, mentre il montaggio magnetico è rapido e flessibile.
- Potenza Gestibile: Verificare la potenza massima RF che l'antenna può gestire in modo sicuro per evitare danni all'apparato o all'antenna stessa.
- Guadagno e Efficienza: Considerare il guadagno dell'antenna (espresso in dBi) e la sua efficienza complessiva. Un guadagno maggiore si traduce in una maggiore portata del segnale.
- Lunghezza e Ingombro: La lunghezza dell'antenna può influire sulla facilità di parcheggio e sulla maneggevolezza del veicolo.
- Costo e Qualità Costruttiva: Scegliere un prodotto di qualità da un produttore affidabile garantisce prestazioni migliori e una maggiore durata nel tempo.
È importante notare che le informazioni su questi prodotti provengono da appassionati e sono basate su esperienze e informazioni raccolte sul web da varie fonti. La corretta installazione e la comprensione dei principi di funzionamento sono essenziali per ottenere le massime prestazioni da qualsiasi antenna veicolare.
L'Importanza del Piano di Massa

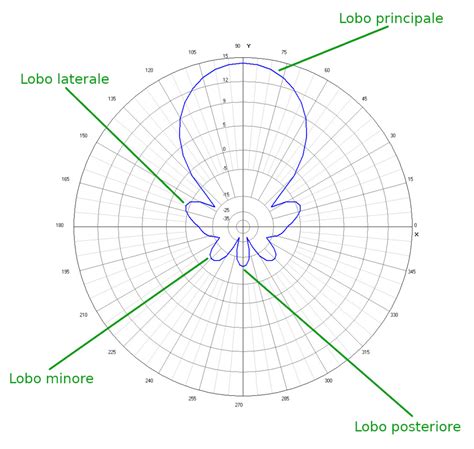

Per molte antenne veicolari, in particolare quelle che non sono intrinsecamente un dipolo completo, un buon piano di massa è fondamentale per il loro corretto funzionamento. Il piano di massa agisce come una superficie riflettente per le onde radio, completando il circuito dell'antenna e influenzando il diagramma di radiazione. Nelle installazioni veicolari, la carrozzeria del veicolo funge da piano di massa.
- Antenne Magnetiche: La base magnetica dell'antenna è progettata per creare una buona connessione elettrica con la superficie metallica del veicolo, garantendo un efficace piano di massa.
- Antenne a Foro: Queste antenne richiedono un foro nella carrozzeria, e la loro installazione prevede una connessione elettrica diretta con il metallo circostante.
- Antenne a Vetro: Le antenne "adhered" o a montaggio a vetro possono avere un design diverso. Alcune potrebbero richiedere un piccolo piano di massa aggiuntivo o utilizzare il metallo del telaio del finestrino per questo scopo.
Un piano di massa inadeguato può portare a prestazioni scadenti, un SWR elevato e un diagramma di radiazione distorto, riducendo la portata e la chiarezza delle comunicazioni.
Adattamento di Impedenza e SWR
L'impedenza di un'antenna (la resistenza che presenta al segnale radio) dovrebbe idealmente corrispondere all'impedenza del cavo coassiale (solitamente 50 Ohm) e all'impedenza dell'apparato radio per massimizzare il trasferimento di potenza. Quando c'è una discrepanza, si verifica un disadattamento di impedenza, che porta alla riflessione di una parte del segnale indietro verso l'apparato radio. Questo fenomeno è misurato dal SWR (Standing Wave Ratio).
Un SWR basso (idealmente 1:1, ma un valore inferiore a 1.5:1 è considerato ottimo) indica un buon adattamento e un efficiente trasferimento di potenza. Un SWR elevato può danneggiare l'apparato radio e ridurre drasticamente le prestazioni dell'antenna.
Le antenne tarabili, come quelle della serie SIRIO TURBO, sono progettate per consentire all'utente di regolare la lunghezza elettrica dell'antenna per minimizzare l'SWR su una specifica frequenza. L'uso di un accordatore d'antenna, come nel progetto End Fed mezz'onda, è un altro metodo per ottenere un adattamento di impedenza ottimale, soprattutto quando si opera su più bande con una singola antenna.
Conclusioni Preliminari
Le antenne veicolari VHF/UHF mezz'onda offrono una soluzione efficiente per le comunicazioni in queste bande di frequenza. Dalle semplici antenne magnetiche per la banda CB alle innovative soluzioni a montaggio a vetro e ai progetti multibanda più complessi, esiste una vasta gamma di opzioni per soddisfare diverse esigenze. La comprensione dei principi di funzionamento, l'importanza del piano di massa e la corretta gestione dell'adattamento di impedenza sono cruciali per ottenere prestazioni ottimali. La scelta dell'antenna giusta, unita a un'installazione accurata, garantirà comunicazioni chiare e affidabili durante gli spostamenti.
