Il sistema di servosterzo elettrico (EPS) della Fiat Grande Punto, pur essendo progettato per offrire un'esperienza di guida fluida e reattiva, può presentare problematiche legate a specifici componenti, tra cui spicca il sensore di coppia dello sterzo. Questo componente, spesso causa di malfunzionamenti che si manifestano con un irrigidimento dello sterzo in una o entrambe le direzioni, richiede una comprensione approfondita del suo funzionamento, dei sintomi di guasto e delle procedure di diagnosi e riparazione.
Funzionamento e Ruolo del Sensore di Coppia
Il sensore di coppia dello sterzo, comunemente noto anche come sensore angolo sterzo (SAS - Steering Angle Sensor), è un elemento cruciale del sistema EPS. La sua funzione principale è quella di rilevare con precisione la forza (coppia) applicata al volante dal conducente e l'angolo di sterzata. Queste informazioni vengono trasmesse alla centralina del servosterzo, che a sua volta comanda il motore elettrico per fornire l'assistenza necessaria. In pratica, più forza si applica al volante e più velocemente si sterza, maggiore sarà l'assistenza erogata dal sistema per facilitare le manovre.
Il sensore angolo sterzo lavora in sinergia con altri componenti fondamentali per la sicurezza del veicolo, in particolare con il sistema di controllo elettronico della stabilità (ESC) e con la centralina ABS. Rilevando la posizione e la velocità di rotazione del volante, il sensore fornisce dati essenziali per il monitoraggio dell'assetto dinamico del veicolo. In caso di imminente perdita di controllo, il sistema ESC può intervenire attivamente, ad esempio frenando selettivamente le ruote o modificando l'erogazione della potenza, per aiutare il conducente a mantenere la traiettoria desiderata e prevenire sbandamenti.
I sensori angolo sterzo possono essere di due tipi principali: analogici e digitali. Nei sensori analogici, una rotazione della ruota genera un segnale di tensione variabile tra 0 e 5 volt, la cui differenza viene utilizzata per determinare l'angolo e la velocità di sterzata. Nei sensori digitali, invece, un LED misura questi parametri, rilevando lo scostamento tra la posizione del volante e la direzione effettiva di marcia del veicolo.
Localizzazione del Sensore di Coppia
Il sensore di coppia dello sterzo è generalmente ubicato all'interno del piantone dello sterzo, posizionato sul retro del volante. La sua accessibilità può variare a seconda del modello specifico di veicolo. Nelle Fiat Grande Punto, come in altri modelli del gruppo Fiat, questo componente è integrato nel modulo del servosterzo elettromeccanico. Con l'evoluzione tecnologica, i sensori sono diventati sempre più compatti, pur mantenendo requisiti elevati in termini di resistenza, affidabilità e precisione delle misurazioni, anche in condizioni ambientali difficili e con un'adeguata compatibilità elettromagnetica, soprattutto nei veicoli di nuova generazione. In alcune vetture più avanzate, si possono trovare sensori combinati capaci di rilevare sia il momento (la forza necessaria per azionare il volante) sia l'angolo di sterzata.
Sintomi di un Sensore di Coppia Difettoso
Un sensore di coppia difettoso può manifestarsi in diversi modi, spesso con sintomi che inizialmente si presentano in modo sporadico per poi diventare permanenti. Tra i segnali più comuni di un malfunzionamento vi sono:
- Irrigidimento dello sterzo in una direzione: Questo è forse il sintomo più frequente. Lo sterzo può diventare notevolmente più duro quando si gira verso sinistra o verso destra, mentre nell'altra direzione potrebbe risultare più fluido o normale.
- Sterzo che "gira da solo": In casi più gravi, un sensore danneggiato può indurre il sistema a interpretare erroneamente la direzione di sterzata, causando leggere correzioni automatiche o addirittura un'autonoma rotazione del volante, seppur minima.
- Accensione della spia del servosterzo: Sul quadro strumenti può comparire la spia che segnala un'anomalia nel sistema di servosterzo elettrico, spesso accompagnata da un messaggio testuale come "Controllare servosterzo".
- Disattivazione del servosterzo: In determinate circostanze, il malfunzionamento del sensore può portare alla disattivazione completa del sistema EPS, rendendo lo sterzo estremamente pesante e difficilmente manovrabile, specialmente a basse velocità. Questo può accadere in modo improvviso e in movimento, causando una situazione di potenziale pericolo.
- Rumori anomali: A volte, il malfunzionamento del sensore o del sistema collegato può essere accompagnato da rumori insoliti durante la sterzata, soprattutto da fermo.
È importante notare che l'irrigidimento dello sterzo può essere inizialmente saltuario, manifestandosi in particolari condizioni climatiche (ad esempio, con il freddo) o dopo un utilizzo prolungato, per poi peggiorare progressivamente.

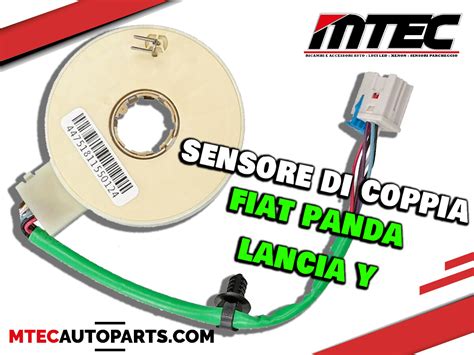

SOSTITUZIONE SENSORE DI COPPIA PIANTONE SERVOSTERZO MTEC ELECTRONICS
Diagnosi e Calibrazione
La diagnosi di un sensore di coppia difettoso viene solitamente effettuata tramite uno strumento di diagnosi elettronica, come il software FiatEcuScan (ora Multiecuscan). Questo strumento consente di leggere i codici di errore memorizzati nella centralina del veicolo, che possono indicare specificamente un problema legato al sensore angolo sterzo o alla sua calibrazione.
Una volta identificato il problema, una procedura comune è la calibrazione del sensore. Questa operazione, che può essere eseguita con software diagnostici specifici, serve a riallineare il sensore con la posizione centrale dello sterzo. La procedura tipica prevede di mettere in moto il veicolo, girare completamente il volante a sinistra e poi completamente a destra, permettendo alla centralina di registrare i nuovi riferimenti.
Tuttavia, è fondamentale distinguere tra la "calibrazione" o "azzeramento" del sensore di coppia e il "centraggio" del sensore stesso. Mentre la calibrazione può essere effettuata tramite diagnosi, il centraggio corretto del sensore è un'operazione che idealmente dovrebbe essere eseguita durante il montaggio del componente. Se il sensore non è centrato correttamente, anche dopo una calibrazione diagnostica, potrebbero persistere problemi o l'anomalia potrebbe ripresentarsi.
È importante sottolineare che, in molti casi, il sensore di coppia non è un componente codificato, il che significa che una volta installato un nuovo sensore, non è necessaria una riprogrammazione specifica della centralina. Il sensore è progettato per essere perfettamente funzionante una volta montato.
Sostituzione del Sensore di Coppia
Quando la calibrazione non risolve il problema o quando il sensore è effettivamente danneggiato, la soluzione più comune è la sua sostituzione. In alcuni casi, è possibile sostituire solo il sensore di coppia all'interno del piantone dello sterzo, un'operazione che, sebbene richieda competenza tecnica, può essere più economica rispetto alla sostituzione dell'intero piantone.
La disponibilità dei ricambi può rappresentare una sfida. Alcuni utenti hanno riscontrato difficoltà nel reperire il sensore corretto presso i ricambisti tradizionali, suggerendo la necessità di rivolgersi a fornitori specializzati o, in alcuni casi, di cercare ricambi provenienti dall'Est Europa, dove la disponibilità potrebbe essere maggiore.
È anche possibile che il sensore originale (ad esempio, con cavo giallo) sia stato sostituito in seguito da Fiat con una versione migliorata (con cavo blu), indicando che il produttore era consapevole di una certa limitazione nella durata del componente originale.
La sostituzione del sensore, anche se fatta da professionisti, può richiedere smontaggi complessi. Alcune officine offrono la riparazione del piantone sostituendo solo il sensore difettoso, con costi che possono variare significativamente rispetto alla sostituzione completa del piantone. Ad esempio, alcune esperienze riportano costi per la sola sostituzione del sensore intorno ai 180-230 euro, mentre la sostituzione del piantone completo può raggiungere i 700 euro o più, a cui va aggiunta la manodopera.
Considerazioni sulla Sostituzione del Piantone Completo
In alcune situazioni, la diagnosi o l'esperienza dell'officina possono portare alla raccomandazione di sostituire l'intero piantone dello sterzo. Questa opzione, sebbene più costosa, garantisce la sostituzione di tutti i componenti interni, inclusi quelli che potrebbero essere soggetti a usura nel tempo, come il motorino del servosterzo o i relè associati.
Alcuni fornitori offrono piantoni con servosterzo elettrico rigenerati o nuovi per la Fiat Grande Punto, garantiti a vita. Questi componenti, prima di essere commercializzati, vengono sottoposti a rigorosi controlli per assicurarne il corretto funzionamento e la conformità agli standard di qualità. L'acquisto di un'unità sostitutiva da tali fornitori può rappresentare una soluzione affidabile, anche se l'investimento iniziale è maggiore.
Quando si procede alla sostituzione del piantone, è buona norma verificare anche lo stato dei relè associati al sistema EPS. Sostituire questi componenti, spesso economici, può prevenire futuri problemi elettrici legati all'alimentazione del servosterzo.
Intervento del Sistema ESC e ADAS
Il corretto funzionamento del sensore angolo sterzo è fondamentale anche per i sistemi di assistenza alla guida (ADAS) e per il sistema ESC. Un sensore non correttamente calibrato o difettoso può infatti causare l'accensione della spia ESC e la conseguente disabilitazione del sistema stesso, compromettendo la sicurezza attiva del veicolo.
Inoltre, nei veicoli dotati di ADAS, come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo, la ricalibrazione del sensore angolo sterzo diventa spesso necessaria dopo interventi che riguardano questi sistemi. Il sensore interagisce infatti con tutti gli altri sensori ADAS, e un suo disallineamento potrebbe compromettere il funzionamento coordinato dell'intero pacchetto tecnologico.
Le procedure di calibrazione dei sistemi ADAS possono variare: alcune richiedono una calibrazione automatica che si attiva ruotando lo sterzo, altre necessitano di procedure specifiche tramite strumenti diagnostici, seguendo le indicazioni del costruttore. In generale, è consigliabile eseguire queste calibrazioni con il veicolo a terra, piuttosto che su un sollevatore, per garantire la massima precisione.
Considerazioni sull'Affidabilità della Diagnosi
L'affidabilità delle diagnosi elettroniche è generalmente elevata, soprattutto quando vengono utilizzate attrezzature professionali e software aggiornati. Tuttavia, l'esperienza dell'autoriparatore gioca un ruolo cruciale nell'interpretazione dei dati. In alcuni casi, una diagnosi che indica un'anomalia al sensore di coppia potrebbe essere corretta, ma è sempre opportuno considerare anche altre possibili cause secondarie, come problemi alla batteria o ai collegamenti elettrici.
Ad esempio, alcuni utenti hanno riscontrato che la sostituzione della batteria, anche se di buona qualità, non ha risolto completamente il problema intermittente del servosterzo. In questi casi, un'indagine più approfondita, che potrebbe includere il controllo dei cablaggi e delle connessioni, è spesso necessaria.
La decisione di sostituire solo il sensore, il motorino del servosterzo o l'intero piantone dovrebbe basarsi su una diagnosi accurata e sull'esperienza del professionista, tenendo conto della complessità del sistema e delle implicazioni sulla sicurezza.
