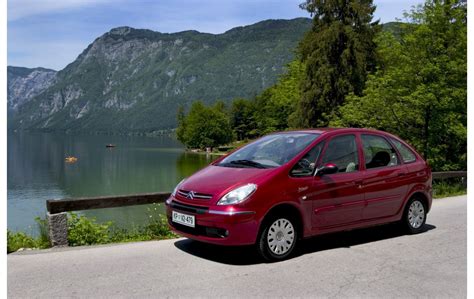

Garantire la sicurezza del proprio veicolo è una priorità per molti automobilisti. L'installazione di un sistema antifurto, come il Cobra 3196, su un veicolo Citroën, in particolare su modelli come la Xsara Picasso, può tuttavia presentare delle sfide a causa delle specifiche cablature e delle architetture elettroniche dei moderni veicoli. Questa guida esplora le problematiche comuni e fornisce indicazioni pratiche per il collegamento, facendo leva sull'esperienza diretta e sulle informazioni tecniche disponibili.
Comprendere la Centralina BSI e le Connessioni

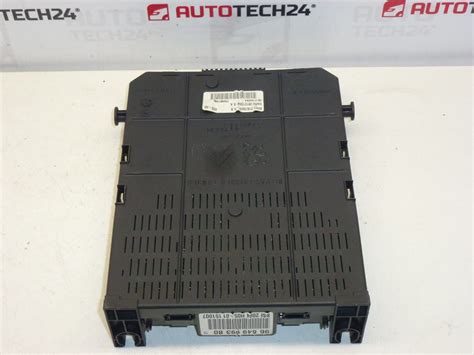

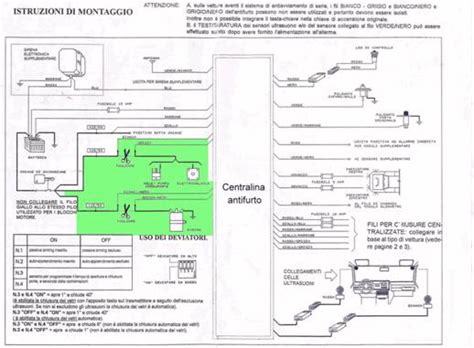

Il cuore dell'elettronica di un veicolo Citroën è la BSI (Built-in Systems Interface), una centralina che gestisce numerose funzioni, dalla chiusura centralizzata agli indicatori di direzione. Le centraline antifurto aftermarket, come il Cobra 3196, devono interagire con la BSI per poter funzionare correttamente. La principale difficoltà risiede spesso nell'individuare le corrispondenze tra i cavi e i morsetti indicati negli schemi dell'antifurto e quelli presenti sulla centralina della macchina. Gli schemi forniti da Cobra potrebbero fare riferimento a spinotti con 40 contatti o altri, che potrebbero non essere immediatamente riconoscibili o localizzabili sulla BSI del proprio veicolo. Inoltre, i colori dei cavi indicati negli schemi possono differire notevolmente da quelli effettivamente presenti sul cablaggio dell'auto, rendendo l'identificazione ancora più complessa.
Collegamento degli Indicatori di Direzione (Frecce)
Una delle funzioni basilari di un antifurto è la segnalazione ottica tramite le frecce del veicolo, che si attivano all'azionamento del telecomando per indicare la chiusura o l'apertura. Per il collegamento degli indicatori di direzione, si devono individuare i morsetti 14 e 15 dello spinotto nero a 16 vie situato sulla centralina BSI della macchina. Questi morsetti corrispondono, come indicato nei manuali della centralina, rispettivamente all'output per l'indicatore posteriore sinistro (morsetto 15) e all'output per l'indicatore posteriore destro (morsetto 14). Se la centralina antifurto è di tipo commerciale, come spesso accade, dovrebbero esserci due fili specifici per gli indicatori di direzione, che dovranno essere collegati rispettivamente al morsetto 14 e al morsetto 15 della BSI.
MISURARE CON IL MULTIMETRO: MISURA DELLA CONTINUTÀ ELETTRICA O "BEEP"
Il problema principale in questa fase è l'identificazione precisa dei fili dello spinotto nero della BSI collegati a questi morsetti. Come già menzionato, i colori dei cavi possono variare da veicolo a veicolo, rendendo inutile un'indicazione generica basata sul colore. L'unica procedura affidabile per individuare i fili corretti è la seguente:
- Preparazione del Tester: Prendere un tester e posizionarlo in modalità continuità. Questa modalità permette di verificare se c'è un collegamento elettrico tra due punti.
- Scollegamento del Connettore: Scollegare dalla centralina BSI della macchina il connettore nero a 16 vie. È fondamentale lavorare con la centralina scollegata per evitare danni.
- Identificazione del Morsetto: Utilizzare un ago metallico da cucire e infilarlo delicatamente dentro il morsetto 14 dello spinotto nero della centralina BSI della macchina. La posizione esatta del morsetto deve essere individuata con precisione grazie al disegno dello spinotto presente sul manuale della propria centralina, solitamente a pagina 19.
- Test di Continuità: Con l'ago inserito nel morsetto 14, si dovrà testare la continuità con ciascuno dei fili che entrano nello spinotto nero. Il filo che mostrerà continuità con l'ago sarà quello corrispondente al morsetto 14. Ripetere la stessa procedura per il morsetto 15.
Questa metodologia, sebbene richieda attenzione e precisione, garantisce l'identificazione corretta dei punti di collegamento, superando l'ostacolo della variazione dei colori dei cavi.
Collegamento delle Chiusure Centralizzate
Le chiusure centralizzate sono un altro componente cruciale per l'integrazione di un sistema antifurto. Contrariamente a quanto si potrebbe pensare inizialmente, non si collegano direttamente al bottone interno del veicolo per l'apertura delle porte. Esistono morsetti specifici dedicati a questa funzione. I morsetti per il collegamento delle chiusure centralizzate si trovano nel connettore blu a 26 vie collegato alla centralina BSI della macchina, come indicato a pagina 22 del manuale della centralina. I morsetti di interesse sono il numero 5 (input front right hand door) e il numero 8 (input front left hand door).
Per individuare i fili corrispondenti a questi morsetti, si deve seguire la medesima procedura indicata per la segnalazione ottica (frecce):
- Preparazione del Tester: Posizionare il tester in modalità continuità.
- Scollegamento del Connettore: Scollegare dalla centralina BSI della macchina il connettore blu a 26 vie.
- Identificazione del Morsetto: Infilare un ago metallico nel morsetto 5 del connettore blu. Anche in questo caso, la posizione del morsetto deve essere verificata sul manuale della centralina.
- Test di Continuità: Testare la continuità con i fili del connettore blu per individuare il filo collegato al morsetto 5. Ripetere la procedura per il morsetto 8.
Questa procedura garantisce un collegamento accurato e funzionale delle chiusure centralizzate all'antifurto Cobra 3196, bypassando le difficoltà legate alla diversa colorazione dei cavi.
Funzionalità Aggiuntive e Limitazioni
Oltre alle funzioni principali di allarme e chiusura centralizzata, alcuni sistemi antifurto offrono funzionalità aggiuntive come il clacson o altre funzioni di comodità. Tuttavia, non tutte queste funzionalità potrebbero essere di interesse per l'utente o facilmente collegabili. È importante concentrarsi sui collegamenti essenziali per il funzionamento base dell'antifurto, lasciando da parte le funzioni secondarie se la complessità dell'installazione diventa eccessiva.
Nel caso di sistemi semplici per l'apertura delle porte, a volte l'unica soluzione praticabile può essere il collegamento diretto al bottone di apertura porte sul cruscotto, anche se questo potrebbe non agire sulle frecce o su altre funzioni desiderate. Ad esempio, una centralina che prende la massa dalla radio e la manda a un filo marrone del pulsante interno può essere un approccio semplificato, sebbene limitato. In presenza di 4 fili e 2 bottoni (apertura e chiusura), è possibile gestire due segnali diversi, offrendo un minimo di flessibilità.
Connected Alarm: L'Alternativa di Citroën
Per coloro che preferiscono una soluzione integrata e senza preoccupazioni, Citroën offre servizi come "Connected Alarm". Questo servizio avvisa il proprietario via SMS (sul numero verificato al momento dell'attivazione) quando l'allarme del veicolo si attiva a causa di un evento sospetto. L'abbonamento al servizio, valido per tutta la durata di vita del veicolo, copre diversi paesi e offre una cura del veicolo senza limiti.
Il Connected Alarm libera la mente del proprietario, fornendo un monitoraggio costante della sicurezza del veicolo. Non è più necessario preoccuparsi della sicurezza quando il veicolo non è a vista o a portata d'orecchio. Si viene informati immediatamente qualora si verifichi una qualsiasi condizione che possa attivare l'allarme del veicolo. L'SMS viene inviato quando si attiva la sirena del veicolo, e l'allarme può essere attivato in diverse situazioni:
- Apertura della porta: Include tutte le aperture, compresi cofano e portellone del bagagliaio.
- Accensione con chiavi non autorizzate: Protezione contro tentativi di accensione fraudolenti.
- Rilevazione movimento: Sensore di movimento per rilevare spostamenti indesiderati.
- Rilevazione ribaltamento: Sensore per rilevare eventuali tentativi di sollevamento o ribaltamento del veicolo.

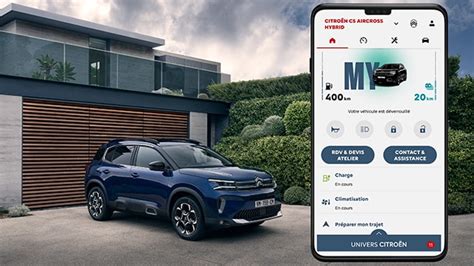

L'attivazione del servizio richiede l'accesso o la creazione di un account, anche tramite l'app MyCitroën. Questa offerta era valida per i veicoli ordinati prima del 3 luglio 2023. Per i veicoli ordinati successivamente a tale data, è necessario fare riferimento alle offerte relative a Connect ONE e Connect PLUS, che potrebbero includere funzionalità simili o aggiornate.
Suggerimenti per l'Installazione Fai-da-Te
Per un'installazione "fai-da-te" di un antifurto aftermarket, è fondamentale procedere con estrema cautela e metodo. Non è possibile fornire informazioni precise sui collegamenti senza avere gli schemi specifici sia della centralina antifurto che del veicolo in questione. Ogni centrale antifurto e ogni sistema di chiusure centralizzate ha il suo schema proprietario.
- Consultare i Manuali: Scaricare e studiare attentamente i manuali sia della centralina antifurto Cobra 3196 che del proprio modello di Citroën Xsara Picasso, concentrandosi sulle sezioni relative all'impianto elettrico e alla BSI.
- Strumenti Adeguati: Avere a disposizione un tester di qualità con funzione di continuità è indispensabile.
- Pazienza e Precisione: L'identificazione dei fili richiede pazienza e precisione. Ogni errore di collegamento può causare malfunzionamenti o danni all'impianto elettrico del veicolo.
- Domande Specifiche: Quando si cercano informazioni o si chiedono consigli, è utile formulare tutte le domande in modo chiaro e conciso, idealmente con tutti i dettagli necessari (modello del veicolo, modello dell'antifurto, pagine dei manuali di riferimento).
Se, nonostante gli sforzi, l'identificazione dei collegamenti rimane problematica, è sempre consigliabile rivolgersi a un elettrauto specializzato. L'esperienza di un professionista può evitare errori costosi e garantire un'installazione sicura e funzionante.
