La frizione di un veicolo è un componente cruciale che permette di collegare e scollegare il motore dalla trasmissione, consentendo il cambio di marcia in modo fluido. Per azionare la frizione in fase di guida, è richiesto un sistema di comando efficace. Tra i ricambi più importanti nel settore aftermarket, il cuscinetto reggispinta - o asta di spinta, come spesso viene identificato in contesti specifici - riveste un ruolo fondamentale, con la sua sostituzione che è un intervento comune in concomitanza con la sostituzione di una frizione usurata. Comprendere i componenti che costituiscono il sistema di azionamento della frizione è essenziale per garantire il corretto funzionamento della frizione stessa e la "buona salute" dell'intera trasmissione del veicolo. Questi elementi, operando in sinergia, trasferiscono la forza generata dalla pressione sul pedale della frizione al cuscinetto reggispinta, al fine di disinnestare la frizione durante il cambio di marcia.
Frizioni Idrauliche vs. Meccaniche: Un Confronto Approfondito
Storicamente, le frizioni meccaniche azionate da cavo sono state lo standard. In questi sistemi, il movimento del pedale della frizione viene trasmesso tramite un cavo in acciaio che aziona una forcella di disinnesto e il cuscinetto reggispinta. Questo permette alla frizione di staccarsi e, una volta che il pedale viene rilasciato, di reinnestarsi.
Tuttavia, l'evoluzione tecnologica ha portato all'adozione diffusa delle frizioni idrauliche. Una frizione idraulica condivide la maggior parte dei componenti con una frizione a cavo standard, inclusi i dischi, le fibre e il cestello. La differenza cruciale risiede nel sistema che consente il disinnesto dei dischi. Quando la leva della frizione su un sistema idraulico viene azionata, il fluido viene compresso attraverso un tubo flessibile per separare i dischi.
KTM ha originariamente introdotto le frizioni idrauliche in virtù della loro maggiore facilità di azionamento rispetto alle controparti a cavo. Questa trazione più semplice ha permesso l'utilizzo di molle della frizione più rigide, il che ha reso la frizione più robusta e in grado di gestire una maggiore coppia. Inoltre, le frizioni idrauliche offrono una sensazione più costante rispetto alle frizioni azionate da cavo, semplificando al contempo il processo di fabbricazione. Oggi, circa la metà delle auto è equipaggiata con reggispinta idraulici, mentre l'altra metà impiega sistemi di disinnesto tradizionali.
Il Funzionamento del Sistema Idraulico
Il sistema idraulico della frizione inizia con la leva della frizione collegata a un serbatoio del cilindro principale riempito di fluido. Una volta tirata la leva, il fluido viene compresso e la pressione aumenta. Questo incremento di pressione invia un impulso di fluido lungo il tubo flessibile fino all'unità della frizione. Qui, il fluido esercita una spinta contro un pistone all'interno dell'unità, il quale a sua volta spinge contro un'asta. Quest'asta si estende dal lato sinistro del motore (lato leva del cambio) fino al lato destro, dove è situato il cestello della frizione. Nel caso del reggispinta idraulico, sempre più impiegato, il cilindro di disinnesto e il cuscinetto reggispinta sono integrati in un'unica unità. Ciò permette al reggispinta idraulico di essere montato direttamente sul cambio, eliminando la necessità della forcella di disinnesto tra il cuscinetto reggispinta e il cilindro di disinnesto.
Quando il pedale della frizione non è premuto, il sistema di disinnesto è connesso al vaso di espansione, garantendo la compensazione della pressione nel sistema. Quando si preme il pedale della frizione, il cilindro trasmettitore invia un volume definito di fluido idraulico nel cilindro del reggispinta idraulico. Questo fluido spinge il cuscinetto di disinnesto del reggispinta al massimo della corsa di disinnesto specificata dalle specifiche progettuali (solitamente 8 mm nelle autovetture). Se la corsa di disinnesto è corretta, l'estremità del tubo di guida o del cilindro idraulico non viene raggiunta.
La FRIZIONE a comando IDRAULICO
Regolazione e Manutenzione: La Chiave della Longevità
Uno dei vantaggi significativi delle frizioni idrauliche è la loro capacità di autoregolazione. Quando le frizioni si surriscaldano, le piastre in fibra si espandono, riducendo la distanza tra le piastre e alterando il punto di rilascio della frizione. Le frizioni azionate da cavo richiedono una regolazione manuale quando le piastre si riscaldano e si raffreddano. Con le frizioni idrauliche, il fluido si autoregola costantemente per compensare il calore e l'usura. Questa caratteristica contribuisce a una sensazione più costante della leva e riduce la necessità di interventi manuali.
Tuttavia, anche i sistemi idraulici richiedono manutenzione. Se il veicolo tende ad avanzare anche con la frizione tirata, è un segnale che il fluido idraulico nel sistema è usurato o contiene bolle d'aria. Questo problema viene risolto spurgando il fluido della frizione idraulica e sostituendolo con liquido nuovo nella linea tra la leva della frizione e il cilindro principale. Un'operazione utile per garantire il funzionamento ottimale del sistema di azionamento frizione è spurgare l'aria dal sistema, seguendo le specifiche indicazioni del produttore.
È fondamentale prestare attenzione al tipo di fluido idraulico richiesto dal sistema di frizione, che è solitamente stampato sul tappo del serbatoio della pompa frizione. Alcuni vecchi sistemi di frizione idraulica Magura, ad esempio, richiedono olio minerale anziché liquido per freni. L'utilizzo di liquido per freni in un sistema progettato per olio minerale può causare il rigonfiamento e la perdita delle guarnizioni, poiché sono richiesti materiali di tenuta diversi a seconda del fluido utilizzato. Se il veicolo richiede liquido per freni, si raccomanda l'uso di fluido Dot 4 o Dot 5.1 con elevati punti di ebollizione. Il punto di ebollizione a secco (il valore più alto) si riferisce al fluido in condizioni perfette, mentre il punto di ebollizione a umido si riferisce al fluido completamente idratato e in equilibrio. I fluidi per freni sono igroscopici, il che significa che attraggono l'acqua. La contaminazione da acqua fa sì che il fluido bolle a temperature più basse, riducendo l'efficacia della frizione.
Il reggispinta, come tutti i componenti costantemente sollecitati, è soggetto ad usura e accumuli di sporco all'esterno della guida del pistoncino possono danneggiare la tenuta. In molti casi, tuttavia, un malfunzionamento del reggispinta può essere dovuto ad errori di montaggio. Se il reggispinta viene montato mentre il pedale della frizione è attuato, con il circuito idraulico chiuso, il pistone del reggispinta può essere spinto eccessivamente in avanti, danneggiando la tenuta del pistone e rischiando una perdita di liquido idraulico. Un reggispinta danneggiato o usurato non può essere riparato, ma deve essere sostituito per preservare l'intero sistema frizione-trasmissione.
La Storia e l'Evoluzione dei Sistemi Idraulici
KTM ha introdotto per la prima volta le frizioni idrauliche sui suoi modelli da cross nel 1998, e già nel 2000 tutte le sue moto da cross di cilindrata standard ne utilizzavano il sistema. Husqvarna ha impiegato frizioni idrauliche Magura a partire dal 2014, anno in cui KTM ha acquisito l'azienda, per poi passare in seguito a Brembo. Questi esempi sottolineano la progressiva adozione e l'affidabilità dimostrata dai sistemi idraulici nel settore motociclistico.
Aggiornare la Frizione a un Sistema Idraulico

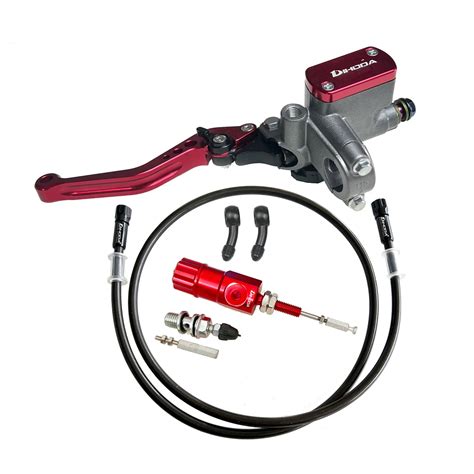

Se il tuo veicolo non è dotato di una frizione idraulica di serie, è possibile effettuare un aggiornamento utilizzando kit frizione idraulica aftermarket, come il sistema Hymec di Magura. Hymec sta per "idraulico da meccanico". La sfida principale in questi aggiornamenti è che, senza una frizione idraulica OEM, non ci saranno unità master-slave sui carter del motore per attivare l'asta di spinta. Il sistema Magura Hymec risolve questo problema includendo un cilindro secondario idraulico che si fissa all'esterno delle scatole per spostare il braccio di azionamento che in precedenza era tirato dal cavo della frizione.
Problemi Comuni e Loro Soluzioni
Anche i sistemi idraulici possono presentare problemi specifici. Ad esempio, le unità master-slave Magura sulle Husqvarna FC450 prodotte prima del 2019 hanno subito guasti alle guarnizioni. La guarnizione sullo stantuffo azionato idraulicamente si usurava, permettendo la fuoriuscita del fluido e provocando una perdita di pressione all'interno dell'unità secondaria. Quando la guarnizione perdeva, la frizione si disattivava completamente senza preavviso.
Le frizioni ad azionamento idraulico offrono una trazione più fluida e desiderabile per i conducenti. Tuttavia, un loro potenziale svantaggio è l'incapacità di percepire quando la frizione si sta surriscaldando. Le frizioni azionate da cavo, al contrario, sviluppano gioco e presentano una maggiore corsa libera sulla leva quando si riscaldano, fornendo un feedback al conducente.
L'Importanza del Reggispinta per la Trasmissione
Il cuscinetto reggispinta ha il compito fondamentale di mantenere separato il disco frizione dal volano, disaccoppiando e accoppiando motore e trasmissione quando si preme e si rilascia il pedale della frizione. Grazie al reggispinta, il cambio di marcia può avvenire in maniera fluida, regolando la trasmissione della coppia. In caso di danneggiamento della boccola a supporto della forcella, o se la forcella stessa è in cattivo stato, il funzionamento della frizione potrebbe risentirne in termini di fluidità, con la possibilità di arrivare anche alla rottura della frizione. L'usura dei componenti circostanti potrebbe anche provocare un disallineamento del cuscinetto reggispinta che, non guidato in maniera precisa, agisce eccentricamente sulla molla a diaframma, provocando un'usura eccessiva dello spingidisco. Se la molla a diaframma non è più posizionata correttamente, la spinta verso il volano potrebbe non essere adeguata e causare lo slittamento della frizione. La sostituzione del reggispinta della frizione è spesso concomitante alla sostituzione della frizione stessa. Sarebbe, infatti, sconveniente installare una nuova frizione e incorrere, per un possibile e successivo guasto al reggispinta, in un nuovo fermo macchina per procedere alla riparazione.
Nella frizione con molla a tazza, la regolazione può essere senza gioco e, in tal caso, il cuscinetto reggispinta è in costante movimento. Il sistema di azionamento, generando un precarico, fa sì che l'anello del cuscinetto reggispinta e la frizione in rotazione si muovano simultaneamente alla stessa velocità. Eventuali differenze di velocità sono proprio ciò che provoca maggiore usura e rumori indesiderati.
Fattori che Influenzano l'Usura della Frizione
Diversi fattori possono contribuire all'usura della frizione, influenzando le sue prestazioni e la sua durata.
Usura della Frizione e Perdita di Potenza
Quando la frizione di una motocicletta slitta, la quantità di potenza trasferita dal motore alla ruota posteriore si riduce, impedendo al veicolo di funzionare in modo ottimale. Questo si traduce in una minore accelerazione e una riduzione complessiva delle prestazioni.
Tensione delle Molle

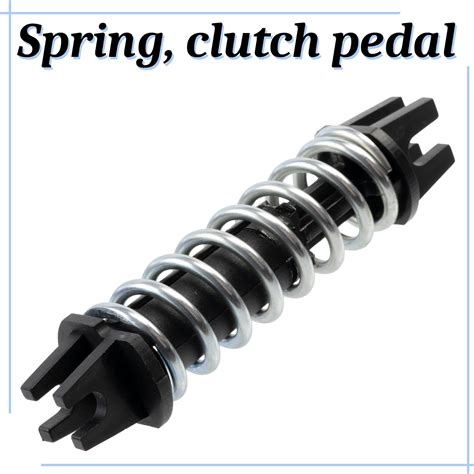

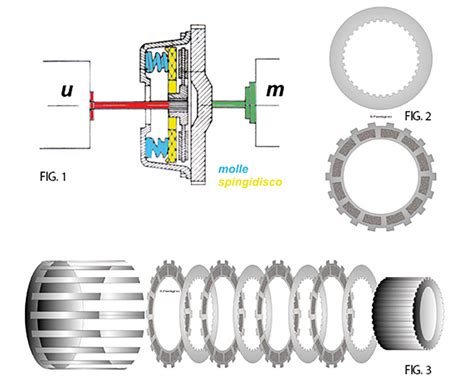

Le molle della frizione sono disponibili in diverse dimensioni e punti di forza. Lavorano insieme allo spingidisco per comprimere il pacco frizione e innestare la frizione. Dopo aver premuto la leva della frizione, un'asta di spinta agisce contro le molle per separare i dischi e disinnestare la frizione. Molle più morbide consentono una trazione più facile della frizione e una minore tensione sui dischi. Le molle più rigide rendono la frizione più dura da azionare, ma esercitano una maggiore forza sui dischi, garantendo una presa più forte della frizione e, di conseguenza, aumentandone la durata. Con il tempo, il riscaldamento e il raffreddamento delle molle della frizione, durante una giornata di guida, possono portare al degrado dei materiali.
Le Piastre: Acciaio e Fibra
Le frizioni delle motociclette utilizzano piastre in acciaio e in fibra per innestare la frizione. Le piastre in acciaio si usurano raramente, mentre le piastre in fibra si consumano in modo simile alle pastiglie dei freni ogni volta che la frizione viene innestata. Nella maggior parte dei casi, le piastre in fibra si assottigliano e si scoloriscono man mano che si consumano, indicando la necessità di sostituzione.
Stile di Guida del Conducente
Lo stile di guida del conducente ha un impatto significativo sull'usura della frizione. Piloti con uno stile di guida più aggressivo e che tendono a "maltrattare" la frizione, come Ricky Carmichael nel 2004, possono usurare i componenti della frizione molto più rapidamente rispetto a piloti con uno stile più fluido, come Kevin Windham, che utilizzava molle più morbide e vedeva le sue frizioni durare molto più a lungo. Similmente, Ken Roczen nel 2020 abusava della sua frizione molto meno del suo compagno di squadra Justin Brayton.
Rapporto di Leva e Punto di Innesto
Poiché lo spingidisco si sposta solo di una piccola distanza per disinnestare la frizione, qualsiasi modifica apportata al rapporto di leva e al supporto della leva può influenzare il punto di innesto. È fondamentale utilizzare la geometria specifica del modello quando si installano leve e supporti aftermarket sulla motocicletta, per non alterare il corretto funzionamento.
L'Importanza dell'Olio Motore
Man mano che le piastre si usurano, non solo offrono meno attrito su cui aderire, ma anche l'olio motore viene contaminato dalle particelle della piastra in fibra. Queste particelle fluttuano nell'olio motore e diminuiscono la trazione tra le piastre, compromettendo l'efficienza della frizione. L'olio motore, analogamente al liquido del radiatore, svolge un ruolo cruciale nel mantenere la frizione fresca e garantire il suo corretto funzionamento. Mozzi interni aftermarket più efficienti, lavorando in sinergia con la piastra di pressione, sono progettati per trattenere l'olio e dirigerlo verso le piastre, piuttosto che verso i carter, migliorando il raffreddamento e la lubrificazione.
Cestello della Frizione

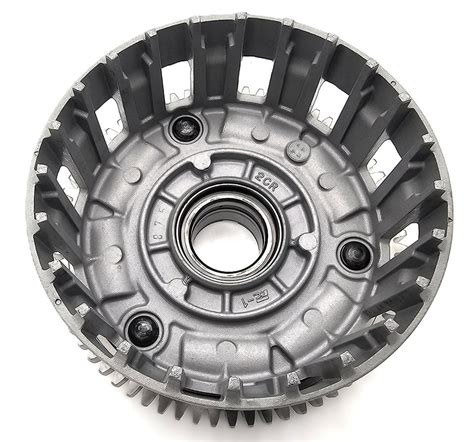

Il cestello della frizione non solo contiene i dischi, le fibre, il mozzo interno e lo spingidisco, ma è anche collegato all'albero motore del motore. I denti sulla porzione esterna delle piastre in fibra si accoppiano con le aperture nel cestello. Nel tempo, l'attrito costante tra le piastre e le linguette del cestello può creare tacche. Queste tacche rendono più difficile il cambio di marcia e possono causare lo slittamento della frizione.
Componenti Aftermarket per Ottimizzare la Frizione
Quando una frizione è precisa, non è così difficile da innestare o disinnestare, il che si traduce in una minore generazione di calore. Aziende aftermarket come Hinson e Rekluse producono i propri cestelli della frizione, mozzi interni, piastre di pressione, molle, fibre e acciai per garantire un'efficienza ottimale. Con un minore gioco, la forza e la durata della frizione sono aumentate, offrendo prestazioni superiori e una maggiore affidabilità.
