L'attacco a tre punti rappresenta una delle innovazioni più significative nel campo delle attrezzature agricole, trasformando radicalmente la versatilità e l'efficienza dei trattori moderni. Questo sistema, fondamentale per l'accoppiamento tra la trattrice e le macchine operatrici, consente una connessione rapida, sicura e regolabile, migliorando notevolmente le prestazioni operative e la sicurezza dell'operatore.
Funzionamento e Componenti Chiave
Il terzo punto idraulico per trattori è un accessorio cruciale che può variare in lunghezza e modello, ma la sua funzione primaria rimane la stessa: regolare la posizione dell’attrezzo agricolo installato al sollevatore in maniera pratica e comoda, evitando al conducente del trattore di dover scendere dal mezzo.

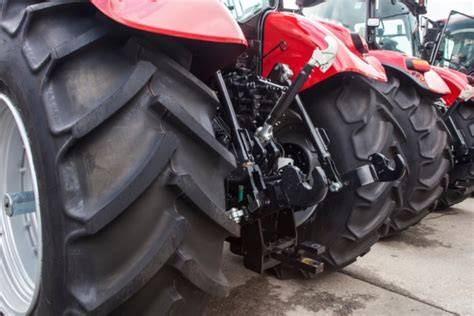

L'attacco è costituito da tre bracci mobili: due inferiori e uno superiore centrale. I bracci inferiori sono massicce barre in acciaio a sezione rettangolare, incernierate ad un’estremità alla struttura del trattore per permetterne una conveniente rotazione entro l’arco operativo previsto. Il braccio centrale superiore, invece, è mobile e generalmente controllato dal sistema idraulico del trattore. Questo tirante è costituito da due viti a filettatura opposta (una destra e una sinistra) con occhiello ad una delle estremità, che si avvitano all’estremità opposta in un manicotto centrale femmina.
Ciascun braccio è dotato di un supporto di aggancio che consente di attaccare lo strumento al gancio, a sua volta dotato di fori. Tramite questi fori, gli attrezzi vengono bloccati e sbloccati in maniera rapida e veloce.
Il principio di funzionamento del terzo punto idraulico si basa sull'interazione con il sollevatore idraulico del trattore. Il sistema idraulico solleva in automatico i bracci quando aumenta il tiraggio, mentre i bracci si abbassano quando il tiraggio si riduce. In questo modo, al trattore viene assicurata una trazione più efficiente rispetto a quella che normalmente potrebbe avere, con lo stesso peso, la stessa potenza e consumo uguale di carburante. Questo sistema garantisce inoltre che l’attrezzo rimanga fissato nella posizione corretta alla trattrice durante tutte le fasi lavorative, assicurando che il lato dell’attrezzo non sia mai più alto verso il trattore.
Le Categorie di Attacco a Tre Punti
Per i trattori agricoli sono state stabilite quattro categorie di attacco a tre punti, definite con i numeri 1, 2, 3 e 4, di dimensioni progressivamente crescenti. Queste categorie sono standardizzate per garantire la compatibilità tra trattori e attrezzi di diverse marche e potenze.
Di particolare interesse per i modelli dedicati alle coltivazioni specializzate (frutteti, vigneti, giardinaggio, manutenzione del verde, ecc.) è la sottocategoria 1N, che è tipica dei trattori cosiddetti “a carreggiata stretta”. Questa specifica categoria permette una maggiore agilità e manovrabilità in spazi ristretti, senza compromettere la funzionalità dell'attacco a tre punti.
Pur essendo gestito idraulicamente dal sollevatore, l’attacco a 3 punti tradizionale è un dispositivo esclusivamente meccanico, dove l’escursione delle varie regolazioni è effettuata tramite robuste barre maschio e manicotti femmina, entrambi filettati.
Innovazioni e Funzionalità Avanzate
Le innovazioni nel campo degli attacchi a tre punti continuano a migliorare la sicurezza e l'efficienza. Un esempio è il terzo punto idraulico con ammortizzatore integrato, sviluppato da Walterscheid. Questo sistema, grazie a un accumulatore ad azoto, è in grado di ridurre efficacemente i picchi istantanei di carico trasmessi dall’operatrice al trattore, specialmente durante le lavorazioni di campo e nei trasferimenti su superfici sconnesse. Questo non solo migliora la gestione dell’attrezzo nell’accoppiamento portato, ma rende anche più sicura e confortevole la conduzione del trattore.
Una valvola di non ritorno, protetta dallo sporco, permette la ricarica dell’azoto e la regolazione della pressione di lavoro, influenzando la rigidezza dell’ammortizzatore. Inoltre, questo tipo di terzo punto dispone della funzionalità flottante. In pratica, il telaio triangolare di attacco dell’attrezzo agisce passivamente, simile a un gancio di traino, e il terzo punto si allunga e si accorcia seguendo fedelmente le variazioni relative di assetto tra il trattore e l’operatrice su terreni accidentati.
Montaggio del 3° punto idraulico ! FINALMENTE !
Sicurezza e Stabilità
Le oscillazioni laterali dell’attrezzo collegato all’attacco a 3 punti del trattore devono essere attentamente controllate per evitare pericolose collisioni e strisciamenti tra i bracci inferiori e gli pneumatici. A tal fine, esistono stabilizzatori idraulici che assicurano una transizione attiva tra le posizioni flottante e rigida, indipendentemente dalla lunghezza del braccio di sollevamento o dalla quota da terra dell’attrezzatura. È anche possibile impostare un limitatore di corsa quando è necessario passare dalla Cat.
La sequenza di aggancio e sgancio degli attrezzi può presentare rischi per l'operatore a terra, che si trova tra il trattore e l'attrezzatura. Se il conducente non dosa sapientemente la minima velocità in retromarcia del trattore, sono possibili incidenti anche gravi dovuti a schiacciamento. Normalmente, i perni del triangolo di attacco dell’attrezzatura si infilano in rotule alloggiate nella parte terminale dei bracci inferiori e del terzo punto. Le rotule possono ruotare entro angoli limitati per favorire l'accoppiamento con i perni. In alternativa, le rotule possono essere abbinate a robusti ganci in acciaio stampato ad alta resistenza, dotati di cricchetto comandabile a distanza tramite cavi, gestiti dal conducente dal posto di guida.
L'Attacco a Tre Punti "Cassone" e le sue Applicazioni

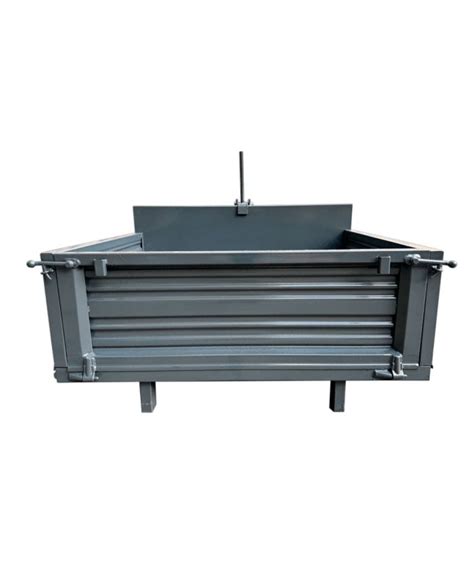

Un'applicazione specifica dell'attacco a tre punti riguarda i cosiddetti "cassoni" o pianali ribaltabili. Questi accessori sono ideali per il trasporto di merci come attrezzature, cereali, legna, letame, ecc. Il cassone transporter ribaltabile, ad esempio, è dotato di 3 sponde apribili oscillanti, sia nel lato posteriore che nei laterali. Alcuni modelli sono equipaggiati con un sistema di ribaltamento con leva di rovesciamento rapido e sponde posteriori e laterali rimovibili, permettendo diverse configurazioni d'uso, come il trasporto di terra, sabbia o cereali.
Per utilizzi specifici, come il trasporto di attrezzature varie in vigneti, barbatelle, matasse di filo, o per facilitare la raccolta dell'uva, si utilizzano pianali con attacco a 3 punti. La dimensione e la capacità di carico di questi accessori sono cruciali. Ad esempio, una benna o una paletta, utilizzata anche per spostare materiale, deve essere compatibile con il sollevatore del trattore. Una paletta da 1,80 metri può pesare circa 150 kg, e il terzo punto idraulico deve essere in grado di gestire il carico senza compromettere la stabilità del trattore. Alcuni modelli di palette sono progettati con una sponda anteriore per il trasporto di materiali, offrendo una maggiore versatilità rispetto a un semplice pianalino.
Considerazioni sull'Acquisto e Normative
Quando si considera l'acquisto di un attrezzo con attacco a tre punti, è fondamentale valutare la versatilità e le possibilità di utilizzo. Attrezzi come palette che fungono anche da pianale caricatore offrono un maggiore impiego rispetto a soluzioni più specifiche. La robustezza dell'attacco e la qualità dei materiali, come l'acciaio al carbonio di alta qualità, sono essenziali per sopportare carichi elevati.
Per la circolazione su strada, è importante che l'attrezzo sia omologato. La legge prevede misure massime per le macchine agricole. In merito alle normative sulle attrezzature portate e semiportate, si deve fare riferimento all'Articolo 104 del Codice della Strada, che disciplina le "Sagome e masse limite delle macchine agricole", nonché alle prescrizioni sui relativi pannelli di segnalazione. È importante informarsi anche sull'obbligatorietà delle luci su questi attrezzi.
Le dimensioni del giunto sferico (tipicamente 50 mm) e i diametri di montaggio dei bracci inferiori (circa 20 mm) e superiori (circa 19 mm) sono parametri tecnici da considerare per garantire la corretta compatibilità con il trattore.
Produttori e Soluzioni
Diverse aziende producono attrezzi con attacco a tre punti. Francini, un'azienda toscana, è nota per la costruzione di pianali specifici. Falconero produce una vasta gamma di attrezzature, tra cui trinciatutto, frese, elevatori idraulici, e caricatori idraulici, tutte caratterizzate da un'elevata tecnologia e robustezza. Aziende come FAZA offrono prodotti di buona qualità, pratici e resistenti, con particolare attenzione alla facilità di chiusura delle sponde e all'assenza di problemi di "svirgolamento". Anche Deleks offre una gamma di pale con attacco a tre punti.
La scelta dell'attrezzo giusto dipende dalle specifiche esigenze operative, dalla potenza del trattore e dal tipo di lavorazioni da effettuare. La versatilità, la robustezza e il rispetto delle normative sono fattori chiave da considerare per un investimento proficuo e sicuro.
