L'Attuatore Frizione Magura: Guida Completa alla sua Funzione, Manutenzione e Risoluzione dei Problemi

La frizione è un componente fondamentale nel funzionamento di una motocicletta, permettendo al pilota di modulare la potenza del motore e cambiare marcia in modo fluido. Al centro del sistema di frizione idraulica moderna, specialmente su moto di alta gamma e sportive, si trova l'attuatore della frizione. Magura, un nome rinomato nel settore dei componenti motociclistici, produce sistemi di attuazione frizione che combinano efficienza, durata e prestazioni. Tuttavia, come ogni componente meccanico complesso, anche gli attuatori Magura possono presentare problematiche che richiedono un'attenta comprensione per essere risolte efficacemente.

Comprendere il Ruolo dell'Attuatore Frizione

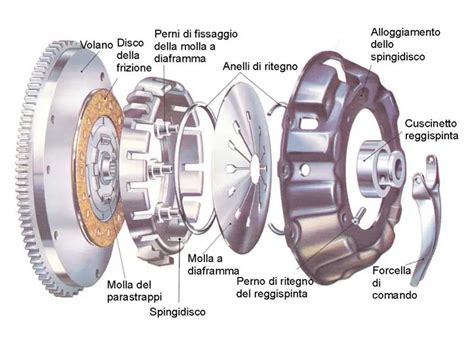

L'attuatore della frizione, spesso chiamato anche cilindro secondario o slave cylinder, è il componente che traduce la pressione idraulica generata dalla pompa frizione (cilindro maestro) in forza meccanica per disinnestare la frizione. Quando si aziona la leva della frizione, si spinge il fluido attraverso il condotto idraulico. Questo fluido pressurizzato raggiunge l'attuatore, dove agisce su un pistone. Il movimento del pistone, tramite uno spingente, esercita la pressione necessaria sul meccanismo della frizione, separando i dischi e permettendo il cambio marcia o l'arresto del veicolo senza spegnere il motore.

Nei sistemi Magura, l'attuatore è progettato per essere compatto ed efficiente, integrandosi spesso direttamente nel carter motore o in prossimità del gruppo frizione. La sua efficacia dipende dall'integrità delle guarnizioni interne, dalla fluidità del movimento del pistone e dalla corretta pressione idraulica impartita dal cilindro maestro.

Diagnosi dei Problemi Comuni: Sintomi e Cause

Un problema comune riscontrato da alcuni possessori di moto con attuatori Magura, come nel caso di una Husqvarna 701 del 2017, si manifesta con un progressivo ammorbidimento della leva della frizione. Inizialmente, la leva può essere percepita come "più morbida del solito" dopo un certo chilometraggio, come successo nei primi 1000 km. Successivamente, questo sintomo può evolvere fino a una leva "del tutto afflosciata", indicando una perdita significativa di pressione nel circuito idraulico.

Le cause di questi sintomi possono essere molteplici:

1. Perdite di Fluido Idraulico: Questo è il sintomo più immediato e spesso più grave. Una perdita di fluido porta alla diminuzione del volume nel circuito, impedendo la corretta trasmissione della pressione e causando l'ammorbidimento o la scomparsa della resistenza della leva.

   • Svuotamento della Vaschetta: Nel caso descritto, la vaschetta del fluido frizione si è presentata "completamente vuota". Questo indica una perdita significativa e rapida nel sistema.
   • Perdite dall'Attuatore: L'attuatore stesso può presentare perdite a livello delle guarnizioni del pistone o lungo le sue connessioni esterne (ad esempio, all'attacco sul blocco motore, come segnalato per alcuni impianti Magura KTM).
   • Perdite dal Cilindro Maestro (Pompa): Anche il cilindro maestro sul manubrio può perdere fluido, sia internamente (facendo rientrare il fluido nella vaschetta senza generare pressione) sia esternamente.
   • Perdite nei Condotti/Tubi: I tubi flessibili o rigidi che collegano la pompa all'attuatore possono danneggiarsi, creparsi o avere connessioni allentate.

2. Usura dei Componenti Interni: Anche in assenza di perdite di fluido visibili, l'usura può causare problemi.

   • Usura del Pistone e delle Guarnizioni dell'Attuatore: Nel tempo, il pistone dell'attuatore e le sue guarnizioni possono usurarsi, riducendo la loro capacità di trattenere la pressione.
   • Usura del Cilindro Maestro: Similmente, il cilindro maestro può subire usura interna, compromettendo la sua capacità di generare e mantenere la pressione. La descrizione di un gioco eccessivo nella leva ("circa mezzo cm di gioco la leva prima di agire") prima che questa inizi ad agire, è spesso attribuita all'accumulo di usura tra il pernetto che spinge la pompa e le cupoline che lo ospitano, specialmente quella sulla leva.
   • Danni Superficiali alle Superfici di Lavoro: Come emerso in discussioni tecniche, la superficie dove scorre l'O-ring nell'attuatore può presentare segni o graffi. Se questi segni sono sulla zona di tenuta, possono impedire all'O-ring di sigillare correttamente, causando trafilamenti di olio anche se l'O-ring stesso è intatto.

3. Problemi di Montaggio o Componenti Mancanti:

   • Assenza di Seeger/Clip di Fermo: La mancanza di un elemento di sicurezza come un seeger (clip elastica di fermo) può permettere a componenti interni di spostarsi dalla loro sede. Se l'O-ring lavora fuori sede a causa di questo, può causare perdite d'olio. La domanda su come sia possibile che un attuatore perda olio senza il seeger è pertinente, poiché questo componente è spesso cruciale per mantenere gli O-ring e altri elementi nella corretta posizione di tenuta.

Il Tipo di Fluido: Un Fattore Critico

Uno degli aspetti più importanti nella gestione di un sistema frizione idraulica, sia esso Magura, Brembo o di altro produttore, è l'uso del fluido corretto. Il tappo della vaschetta del fluido spesso riporta l'indicazione specifica richiesta dal produttore della moto.

• Fluidi a Base DOT (DOT 4, DOT 5.1): La maggior parte delle frizioni idrauliche utilizza fluidi freno a base di glicole, comunemente DOT 3, DOT 4 o DOT 5.1. Questi fluidi hanno proprietà igroscopiche, il che significa che assorbono umidità dall'aria nel tempo. Questo assorbimento può abbassare il punto di ebollizione del fluido e, nel lungo periodo, causare corrosione dei componenti metallici interni. Il fluido DOT 4 è molto diffuso.
• Oli Minerali Specifici: Alcuni sistemi, specialmente quelli più datati o con design particolari, richiedono oli minerali specifici. Questi oli non sono a base di glicole e non sono compatibili con i sistemi progettati per fluidi DOT, e viceversa. Usare il fluido sbagliato può danneggiare irreparabilmente guarnizioni e componenti interni. Nel contesto degli attuatori Magura, e in particolare su alcuni modelli KTM o applicazioni aftermarket, è stato riscontrato che su alcuni sistemi "tedeschi obsoleti" è necessario un olio minerale. Un esempio citato è l'olio freni minerale Citroen (come il SX231), che viene impiegato anche per le frizioni idrauliche. La distinzione tra fluido a base DOT e olio minerale è fondamentale; non sono intercambiabili e l'uso del tipo errato può causare guasti.

L'Importanza della Manutenzione e del Controllo Completo

Quando si manifestano problemi con l'attuatore frizione, è essenziale un approccio metodico per la diagnosi e la riparazione.

1. Controllo del Livello del Fluido: Il primo passo è sempre verificare il livello del fluido nella vaschetta. Se è basso, indica una perdita.
2. Identificazione del Fluido: Assicurarsi che venga utilizzato il fluido raccomandato per il modello specifico di moto e sistema frizione. Consultare il manuale d'uso o le indicazioni sul tappo della vaschetta.
3. Ispezione Visiva: Cercare segni di perdite di fluido attorno alla pompa frizione, ai tubi, alle connessioni e all'attuatore stesso. Controllare la presenza di macchie o residui di fluido fresco.
4. Controllo dell'Attuatore: Se si sospetta un problema all'attuatore, questo può essere smontato per un'ispezione più approfondita. Si verifica l'integrità dell'O-ring, la pulizia della sede dell'O-ring e le condizioni della superficie di scorrimento del pistone.
5. Controllo del Cilindro Maestro: Se l'attuatore sembra in ordine, il problema potrebbe risiedere nel cilindro maestro. Questo componente, situato sul manubrio, è responsabile della generazione della pressione. La sua revisione o sostituzione può essere necessaria se si riscontrano perdite interne o usura.
6. Ispezione dei Tubi e Connessioni: Verificare che i tubi non presentino crepe, rigonfiamenti o che le connessioni siano salde e prive di perdite.
7. Verifica del Sistema Completo: Come giustamente consigliato, in caso di problemi persistenti, è fondamentale che il concessionario esamini l'intero impianto idraulico, partendo dalla pompa/leva a scendere. Questo approccio "dall'alto verso il basso" garantisce che tutte le potenziali cause vengano indagate.

Casi Specifici e Soluzioni Tecniche

Il Problema dell'Attuatore Esterno: Alcuni utenti modificano i propri sistemi frizione, ad esempio sostituendo un sistema a cavo con uno idraulico, utilizzando attuatori aftermarket. In questi casi, la compatibilità del fluido diventa ancora più cruciale. Un attuatore esterno, progettato per sostituire un sistema a cavo, potrebbe avere specificità costruttive o requisiti di fluido che differiscono dall'originale. La necessità di usare olio minerale in questi casi è una chiara indicazione che non si tratta di un sistema standardizzato per fluidi DOT.

Usura della Leva e del Perno: Il gioco eccessivo nella leva frizione prima che questa inizi ad agire può essere un sintomo di usura del perno che spinge il pistone del cilindro maestro e delle relative sedi (cupoline). Sebbene questo non causi direttamente perdite di fluido, compromette la sensibilità e l'efficacia dell'azionamento della frizione. La sostituzione di questi piccoli componenti usurati può ripristinare la corretta funzionalità.

Riparazione dell'Attuatore con O-ring Segnato: Nel caso in cui la superficie di scorrimento dell'O-ring nell'attuatore sia leggermente segnata, la tentazione di provare a sostituire solo l'O-ring è forte. Se il danno è superficiale, un nuovo O-ring della misura corretta potrebbe teoricamente ripristinare la tenuta. Tuttavia, se le marcature sono profonde, potrebbero impedire una sigillatura efficace anche con un nuovo O-ring, rendendo necessaria la sostituzione dell'intero pezzo dell'attuatore. La raccomandazione di provare prima con un nuovo O-ring, se non si vuole sostituire subito l'intero componente, è una strategia pragmatica, ma va fatta con la consapevolezza che potrebbe non risolvere definitivamente il problema se il danno alla sede è significativo.

Gestire la Situazione con il Concessionario

Quando una moto è in garanzia o quando si affrontano problemi complessi con componenti come l'attuatore frizione, l'interazione con il concessionario è fondamentale. Presentarsi con fermezza e pretendere la risoluzione del problema è un consiglio valido. Se il problema persiste nonostante una prima riparazione (come la sostituzione dell'attuatore che poi manifesta lo stesso difetto dopo pochi giorni), è diritto del cliente che venga indagato l'intero impianto. La disponibilità da parte di alcune officine di fornire un veicolo di cortesia durante i lunghi periodi di fermo moto (come un mese e mezzo per la sostituzione dell'attuatore) dimostra un certo standard di servizio al cliente che dovrebbe essere la norma. È importante non intervenire autonomamente su componenti garantiti o se non si possiedono le competenze tecniche specifiche, per non invalidare la garanzia e rischiare di peggiorare la situazione.

La complessità di questi sistemi idraulici richiede conoscenza specifica, strumenti adeguati e, soprattutto, l'uso dei ricambi corretti e dei fluidi appropriati. Un attento controllo dell'intero circuito, dalla pompa all'attuatore, è l'unico modo per assicurare che la frizione funzioni al meglio. La scelta tra un O-ring da sostituire o un intero pezzo dell'attuatore, così come la corretta identificazione del fluido idraulico, sono decisioni tecniche che richiedono un'analisi approfondita del caso specifico e dell'entità del danno.
