Il mercato dei turbocompressori, sia di primo impianto che aftermarket, è in continua e forte crescita. Si assiste, infatti, con sempre maggiore frequenza all’adozione di piccoli motori sovralimentati, siano essi benzina o diesel, anche sulle più comuni utilitarie. Il motore BMN del Golf 5, essendo un propulsore diesel sovralimentato, si avvale di questa tecnologia per migliorare le prestazioni e l'efficienza. Un componente cruciale in questo sistema è l'attuatore della wastegate, la cui corretta calibrazione è fondamentale per il funzionamento ottimale del motore.
Le Tipologie di Turbocompressori: Geometria Fissa e Variabile
In commercio esistono due diverse tipologie di turbocompressori: quelli a geometria fissa e quelli a geometria variabile. Le differenze tra le due tipologie non si limitano solamente alla parte componentistica e funzionale, ma si estendono anche alle procedure di riparazione e/o sostituzione.
Nei turbocompressori a geometria fissa, la sezione di ingresso alla turbina è costante. Questo significa che la portata dei gas di scarico che colpiscono la girante della turbina è determinata unicamente dalla velocità e dal carico del motore. Per controllare la pressione di sovralimentazione, questi turbo si affidano principalmente alla wastegate.

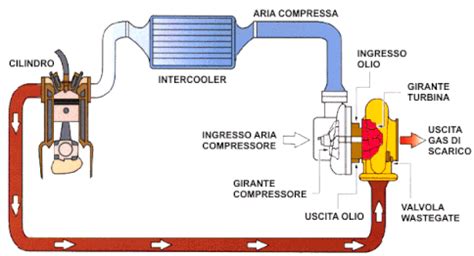

Nei turbocompressori a geometria variabile, invece, la parte statorica della turbina adotta un dispositivo con palette a geometria variabile. Questo dispositivo consente di variare le sezioni di ingresso al gruppo turbina, così da sfruttare in modo più efficiente la forza d’impatto dei gas sulle palette della girante. A bassi regimi, le palette dello statore sono praticamente quasi chiuse, così da limitare la portata di gas in ingresso, accelerare e meglio indirizzare il flusso contro le palette della girante. Al crescere del regime motore, cresce anche la portata di gas combusti in arrivo alla turbina. Le palette si aprono gradualmente per gestire l'aumento del flusso e mantenere la pressione di sovralimentazione desiderata. Questa capacità di adattamento consente una migliore risposta del turbo ai bassi regimi e una maggiore efficienza su un'ampia gamma di funzionamento del motore.
Il Ruolo dell'Attuatore Wastegate
La wastegate, o valvola di bypass dei gas di scarico, è un componente essenziale nei turbocompressori, in particolare in quelli a geometria fissa, ma presente anche in quelli a geometria variabile come sistema di protezione o di ulteriore regolazione. La sua funzione principale è controllare la pressione di sovralimentazione prodotta dal turbocompressore. Senza un controllo efficace, la pressione generata dal turbo potrebbe diventare eccessiva, causando danni al motore.
L'attuatore della wastegate è il meccanismo che controlla l'apertura e la chiusura della valvola wastegate. Questo attuatore può essere di tipo pneumatico o elettronico.
Attuatori Pneumatici

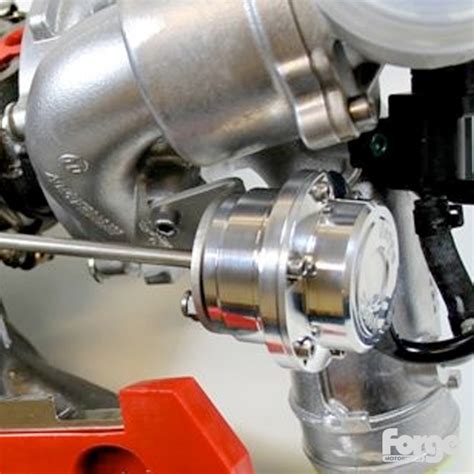

Gli attuatori pneumatici funzionano tramite una capsula a membrana che viene azionata dalla pressione dell'aria proveniente dal collettore di aspirazione (o da una linea di pressione dedicata). Quando la pressione di sovralimentazione raggiunge un certo valore, la capsula si espande e apre la wastegate, deviando una parte dei gas di scarico lontano dalla turbina. In questo modo, la velocità della turbina diminuisce e, di conseguenza, la pressione di sovralimentazione si riduce. Il precarico dell'attuatore pneumatico è cruciale in questi sistemi, definendo il punto di inizio dell'apertura della wastegate.
Attuatori Elettronici

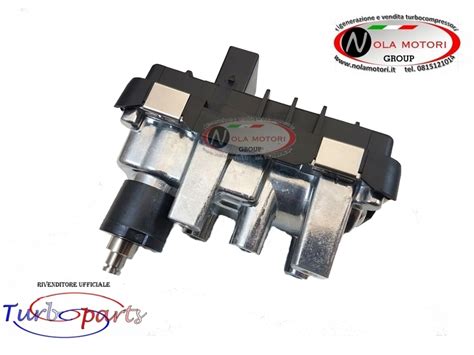

I turbocompressori più moderni, come quelli presenti in alcune versioni del Golf 5 BMN o in sistemi simili, possono utilizzare attuatori elettronici. Questi attuatori sono controllati direttamente dalla centralina motore (ECU) attraverso un motore elettrico o un solenoide. La ECU riceve input da vari sensori (pressione di sovralimentazione, regime motore, carico motore, ecc.) e calcola la posizione ottimale della wastegate. Gli attuatori elettronici offrono una maggiore precisione e velocità di risposta rispetto a quelli pneumatici, consentendo un controllo più raffinato della pressione di sovralimentazione e un'ottimizzazione delle prestazioni e dei consumi. Spesso, questi sistemi sono dotati anche di un sensore di posizione elettrico, che fornisce alla ECU un feedback preciso sulla posizione della wastegate.
La Calibrazione dell'Attuatore Wastegate e della Geometria Variabile
La corretta calibrazione dell'attuatore della wastegate e, quando presente, della geometria variabile è di vitale importanza per il buon funzionamento del motore. Un'errata calibrazione, infatti, porta a un cattivo funzionamento generale del motore traducibile in scarso rendimento, minori prestazioni, maggiori consumi, elevato ritardo di risposta (turbo-lag) e possibili danni allo stesso turbocompressore.
Calibrazione nei Turbo a Geometria Fissa
Nei turbo a geometria fissa, la procedura di calibrazione si concentra sul precarico dell’attuatore della wastegate. Il precarico è la tensione iniziale sulla molla all'interno dell'attuatore, che determina la pressione alla quale la wastegate inizia ad aprirsi. Una calibrazione imprecisa può portare a un'apertura troppo precoce o troppo tardiva della wastegate, compromettendo la pressione di sovralimentazione e, di conseguenza, le prestazioni del motore.
Turbo Wastegate Actuator Calibrating-OTS Turbo
Calibrazione nei Turbo a Geometria Variabile
Nei turbo a geometria variabile, la procedura è più complessa e sequenziale. Si deve per prima cosa calibrare il registro della geometria variabile, valutando il flussaggio (portata di aria della geometria) e successivamente si va a calibrare il precarico dell’attuatore della wastegate.
Per la calibrazione della geometria variabile, si inietta la pressione di 30 Kpa, identica per ogni codice turbo. Con questa pressione si valuta il flusso di portata (kg/h) della geometria e si tara di conseguenza il registro della geometria variabile in base al valore imposto dal costruttore. Questa fase è cruciale per assicurare che le palette della geometria variabile si muovano correttamente e forniscano le sezioni di ingresso ottimali alla turbina in tutte le condizioni operative. Una geometria variabile non calibrata correttamente può portare a un controllo inefficiente del flusso dei gas di scarico, con conseguenti problemi di sovralimentazione e prestazioni scadenti.
Solo dopo aver calibrato accuratamente la geometria variabile, si procede alla calibrazione del precarico dell’attuatore della wastegate. Anche in questi sistemi, la wastegate agisce come valvola di sicurezza e di fine regolazione, prevenendo sovrapressioni che potrebbero danneggiare il turbocompressore o il motore.

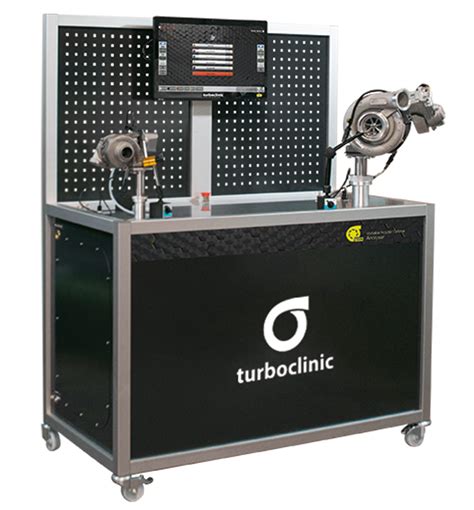

L'Importanza dei Banchi di Flussaggio
I banchi di flussaggio risultano essenziali per la corretta calibrazione dei moderni turbocompressori, sia con attuatore elettronico che con attuatore pneumatico e sensore di posizione elettrico. Questi strumenti permettono di simulare le condizioni operative del turbocompressore e di misurare con precisione la portata dei gas attraverso la turbina e la geometria variabile. Attraverso questi test, è possibile verificare che i valori di flusso e pressione rientrino nelle specifiche del costruttore, garantendo così un funzionamento ottimale del turbocompressore e del motore.
Un banco di flussaggio avanzato è in grado di:
- Misurare la portata d'aria: Valuta la quantità di aria che attraversa la turbina a diverse aperture della geometria e/o della wastegate.
- Verificare la linearità del movimento: Controlla che le palette della geometria variabile o la valvola wastegate si muovano in modo fluido e preciso in risposta ai comandi dell'attuatore.
- Impostare il precarico dell'attuatore: Permette di regolare la tensione della molla negli attuatori pneumatici o i parametri di controllo negli attuatori elettronici.
- Identificare anomalie: Rileva eventuali blocchi, attriti o difetti nel meccanismo della geometria variabile o della wastegate.
L'uso di banchi di flussaggio professionali e certificati è indispensabile per i centri di revisione e riparazione dei turbocompressori, in quanto assicura che il componente riparato o sostituito soddisfi gli elevati standard di qualità e prestazioni richiesti dalle case automobilistiche.
Impatti di una Calibrazione Imprecisa sul Motore BMN del Golf 5
Per un motore come il BMN del Golf 5, caratterizzato da un'architettura diesel common rail e un turbocompressore, la precisione nella gestione della sovralimentazione è critica. I sintomi di una calibrazione errata dell'attuatore della wastegate o della geometria variabile possono essere molteplici e significativi:
- Scarso Rendimento e Minori Prestazioni: Il motore potrebbe non erogare la potenza e la coppia attese, specialmente in accelerazione o a carichi elevati. Questo è dovuto a una pressione di sovralimentazione non ottimale, che non permette di riempire i cilindri con la quantità d'aria necessaria per una combustione efficiente.
- Maggiori Consumi: Un motore che non lavora in modo efficiente tenderà a consumare più carburante per produrre la stessa quantità di lavoro. La centralina motore potrebbe tentare di compensare la mancanza di sovralimentazione aumentando l'iniezione di carburante, portando a una miscela aria/carburante squilibrata.
- Elevato Ritardo di Risposta (Turbo-Lag): Se la wastegate si apre troppo presto o la geometria variabile non si chiude adeguatamente ai bassi regimi, il turbocompressore impiegherà più tempo a raggiungere la velocità di rotazione necessaria per generare una pressione di sovralimentazione efficace. Ciò si traduce in una "risposta lenta" del motore al pedale dell'acceleratore.
- Possibili Danni al Turbocompressore e al Motore:
- Sovrapressione (Overboost): Se la wastegate non si apre correttamente o la geometria variabile non si regola, la pressione di sovralimentazione può salire eccessivamente. Questo può causare stress meccanici eccessivi sul turbocompressore stesso (es. danni alle giranti o ai cuscinetti) e, più gravemente, sul motore (es. detonazione incontrollata nei motori a benzina, o picchi di pressione eccessivi nei diesel che possono danneggiare pistoni, bielle e guarnizioni della testata).
- Sottopressione (Underboost): Se la wastegate rimane aperta o la geometria variabile non si chiude, il turbo non riuscirà a generare la pressione desiderata. Ciò può portare a una combustione incompleta, accumulo di residui carboniosi, temperature eccessive dei gas di scarico (EGT) e un generale deterioramento delle prestazioni e della salute del motore nel tempo.
- Usura Anomala: Un funzionamento non ottimale del turbocompressore, come rotazioni eccessive o insufficienti rispetto alle specifiche, può accelerare l'usura dei suoi componenti interni, come i cuscinetti e le tenute, riducendone drasticamente la vita utile.
Considerazioni Specifiche per il Golf 5 BMN
Il motore BMN, un 2.0 TDI da 170 CV, è noto per le sue prestazioni vivaci e la sua tecnologia avanzata per l'epoca. La gestione del turbocompressore in un motore del genere è particolarmente sofisticata, spesso prevedendo un turbocompressore a geometria variabile (VGT o VNT) per ottimizzare la risposta su tutto l'arco di giri.
La presenza di un VGT significa che la calibrazione della geometria è un passaggio critico. L'attuatore della geometria variabile, spesso controllato elettronicamente per il BMN o tramite un sistema pneumatico gestito da una valvola N75 (valvola di controllo pressione turbocompressore), deve muovere le palette con precisione micrometrica. Un errore anche minimo può alterare drasticamente la caratteristica di flusso della turbina e, di conseguenza, la pressione di sovralimentazione.
Inoltre, la wastegate, sebbene meno preminente in un VGT rispetto a un turbo a geometria fissa, può comunque essere presente come ulteriore sistema di controllo della pressione o come valvola di protezione per scaricare eccessi di pressione in determinate condizioni. Anche il suo attuatore, elettronico o pneumatico, richiede una calibrazione precisa.
Turbo Wastegate Actuator Calibrating-OTS Turbo
Manutenzione e Diagnosi
Per mantenere l'efficienza del sistema turbocompressore-attuatore nel Golf 5 BMN, è fondamentale una manutenzione regolare e una diagnosi accurata in caso di malfunzionamenti. I professionisti utilizzano strumenti diagnostici specifici per leggere i codici di errore della centralina motore e monitorare i parametri in tempo reale, come la pressione di sovralimentazione effettiva rispetto a quella desiderata.
Sintomi come fumo eccessivo (bianco, blu o nero), perdita di potenza, fischi anomali dal vano motore, aumento dei consumi o l'accensione della spia "check engine" possono indicare un problema al turbocompressore o al suo attuatore. In questi casi, una verifica professionale su un banco di flussaggio, o tramite software diagnostici avanzati, è indispensabile per individuare la causa esatta e procedere con la calibrazione o la sostituzione dei componenti difettosi.
Una corretta calibrazione, eseguita da personale specializzato e con attrezzature adeguate, garantisce che il motore BMN del Golf 5 continui a offrire le prestazioni e l'affidabilità per cui è stato progettato, ottimizzando al contempo i consumi e riducendo le emissioni. Ignorare i problemi di calibrazione o un attuatore difettoso può portare a costi di riparazione molto più elevati nel lungo termine, inclusa la sostituzione completa del turbocompressore o, nei casi più gravi, del motore stesso.
