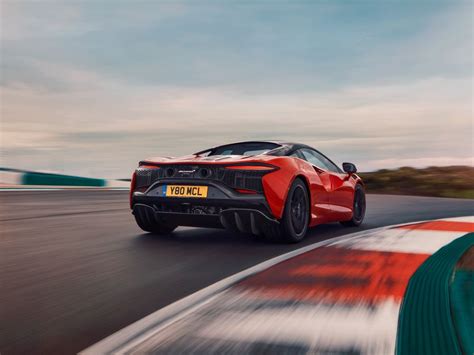

Nel settore automobilistico, l'equilibrio tra massima velocità, efficienza energetica e stabilità in curva è da sempre un obiettivo primario dell'ingegneria. Tuttavia, le moderne esigenze del mercato, spinta dalla transizione verso i veicoli elettrici, che richiedono un'autonomia ottimizzata, e dalle hypercar ad alte prestazioni, che necessitano di una gestione aerodinamica estrema, hanno reso obsoleto l'approccio passivo tradizionale. L'aerodinamica attiva è emersa come la tecnologia cruciale per superare questi limiti, permettendo alla vettura di modificare la sua forma in movimento per adattarsi alle diverse condizioni di guida.
Il Compromesso tra Resistenza e Deportanza: Una Scelta Difficile
L’ingegneria automobilistica ha a lungo affrontato una scelta difficile, il cosiddetto compromesso tra resistenza e deportanza. Un’auto disegnata per essere estremamente veloce ed efficiente sul rettilineo deve avere una forma che fende l’aria con poca resistenza, ovvero un basso coefficiente di drag (Cd). Per anni, i designer sono stati costretti a scegliere un punto di equilibrio fisso che non era mai perfetto per nessuna condizione di guida specifica. Oggi, i veicoli elettrici esigono la massima efficienza aerodinamica possibile per aumentare l’autonomia, mentre le hypercar richiedono una deportanza massiccia per la sicurezza e le prestazioni estreme. Questo significa generare un carico aerodinamico maggiore in curva, permettendo all’auto di sfruttare al massimo l’aderenza meccanica degli pneumatici. L'aerodinamica del veicolo permette di diminuire i consumi delle autovetture aumentandone l’efficienza, per questo gli sforzi progettuali si sono sempre concentrati sullo studio di forme e profili. Diminuire i consumi nelle autovetture, aumentandone l’efficienza, rappresenta un elemento centrale per rendere la mobilità più pulita e sostenibile. Si stima, ad esempio, che ad una velocità di 120 km/h, circa il 70% del consumo complessivo del veicolo sia legato all’attrito con l’aria.
L'Aerodinamica Attiva: La Soluzione Dinamica
L’aerodinamica attiva è nata per superare questo limite, permettendo alla vettura di modificare la sua forma in movimento. L’obiettivo principale dell’aerodinamica attiva è controllare come l’aria scorre sulla superficie dell’auto. Quando l’aria non riesce più a seguire la forma della carrozzeria, si verifica la separazione del flusso, che crea una grande scia turbolenta alle spalle della vettura, aumentando notevolmente la resistenza. Spostando un alettone o un deflettore, non si fa altro che gestire la distribuzione di pressione attorno al veicolo. Ad esempio, un alettone posteriore che si alza aumenta la pressione sull’asse posteriore, spingendo le ruote a terra e migliorando la trazione in curva.
Aerodinamica attiva: come funziona e a cosa serve realmente?
Componenti Chiave dell'Aerodinamica Attiva
L’aerodinamica attiva è realizzata attraverso diverse parti mobili che lavorano in coordinazione. L’esempio più noto sono gli spoiler e alettoni posteriori attivi. Questi componenti non solo si sollevano per generare massima deportanza, ma possono anche assumere un angolo estremo, spesso chiamato freno aerodinamico (o air brake).
Un altro elemento cruciale sono i diffusori mobili, posizionati sotto il paraurti posteriore. Questo componente è fondamentale per creare l’effetto Venturi sotto l’auto, risucchiando l’aria e abbassando la pressione. I diffusori attivi possono variare la loro geometria o l’altezza da terra del veicolo per modulare l’efficacia dell’effetto suolo.
Infine, sul frontale, troviamo le griglie di raffreddamento attive o alette frontali variabili. Queste possono aprirsi o chiudersi per gestire il flusso d'aria verso il radiatore e il vano motore, riducendo la resistenza quando non è necessario un raffreddamento intenso.
Il Cervello del Sistema: L'Unità di Controllo Elettronica
L’efficacia dell’aerodinamica attiva dipende dalla sua rapidità di reazione, resa possibile da un sofisticato sistema di controllo. Il cervello del sistema è l’unità di controllo elettronica (ECU), che riceve costantemente dati da una rete di sensori. L’ECU elabora queste informazioni quasi istantaneamente e decide l’assetto aerodinamico ottimale. Attraverso attuatori elettrici o idraulici ad alta velocità, il sistema comanda lo spostamento dei componenti aerodinamici. I risultati di queste migliorie sono tangibili sia sull’efficienza che sulle prestazioni pure. Nelle auto sportive, l’impatto si misura in aderenza e frenata.
L'Importanza della Qualità Superficiale e delle Tolleranze Produttive
Data l'importanza dell'aerodinamica, sono notevoli da sempre gli sforzi rivolti a migliorarla in un veicolo. Ciò ha significato, soprattutto, la messa a punto di forme e profili che consentissero di minimizzare la resistenza dell’aria rispetto a ciascuna circostanza di marcia. Non sempre è possibile, quindi, trascurare questi fenomeni. L'efficienza aerodinamica può essere raggiunta attraverso una riduzione dell’area frontale (A), ma ciò ha senso nel presupposto di riuscire ad ottenere superfici di alta qualità (classe A). Tuttavia, le fresatrici a controllo numerico (CNC) comunemente utilizzate per la fabbricazione di modelli e stampi, da cui saranno poi prodotte le parti di carrozzeria, non possono fare a meno di introdurre una ‘certa imprecisione’ in termini, ad esempio, di tolleranze e rugosità. Anche la successiva produzione delle parti, ad esempio in fibra di carbonio, utilizza processi non perfetti.
Caso di Studio: Una Monoposto Solare da Competizione
Per studiare come il processo di produzione di una carrozzeria in fibra di carbonio potesse influenzare l’aerodinamica ed i consumi, è stato scelto un caso particolarissimo di veicolo: una monoposto solare da competizione progettata e costruita in Italia. I veicoli solari, per quanto al momento non siano molto più di prototipi dimostrativi, possono rivelarsi essenziali quando si tratta di immaginare una mobilità pulita e sostenibile. Questi veicoli, infatti, sono i soli in grado di assicurare un trasporto ad emissioni zero, dove l’energia utilizzata è ottenuta per intero dai pannelli solari presenti. Data la ridotta energia acquisibile, le auto solari rappresentano un’occasione unica per sviluppare e mettere in prova soluzioni di efficientamento energetico all’avanguardia. I risultati raggiunti sono degni di nota: la potenza necessaria ad un prototipo di auto solare per viaggiare a 100 km/h è pari a circa 1.5 kW, ossia quasi 10 volte inferiore a quella richiesta da un veicolo convenzionale.
Il veicolo solare utilizzato come base per questo studio è noto come “Emilia 3”: progettato e costruito dal team italiano Onda Solare ASD, è stato pensato per competere nel World Solar Challenge (WSC), la gara di auto solari più celebre e complessa. Si tratta di percorrere 3022 Km, ossia l’intera Australia dalla costa Nord a quella Sud, utilizzando la sola energia solare raccolta dal veicolo per la sua via. Ciò avviene grazie alla presenza di 6 m2 di pannelli di silicio monocristallino e 21 kg di batterie al litio, ma soprattutto tanta ingegneria, dove tutto va pensato per massimizzare l’efficienza. Nello specifico, il veicolo è stato ideato come una monoscocca di fibra di carbonio, di forma tale da combinare le esigenze aerodinamiche (minima forza di resistenza), funzionali (esposizione ottimale per i pannelli) e strutturali (es. resistenza e sicurezza). Per l’aerodinamica è stato importante non solo minimizzare i coefficienti di forma, ma anche garantire una portanza leggermente negativa (down-force), in grado di stabilizzare un veicolo nella sua corsa molto vicino al suolo.
Il Processo Produttivo della Carrozzeria e le sue Implicazioni
A livello di processo, la carrozzeria è stata realizzata unendo 10 segmenti principali, ognuno creato a partire da un modello per poi passare allo stampo e al particolare finale. I modelli di maggiori dimensioni sono stati realizzati combinando lamiere di alluminio, prima tagliate, piegate e assemblate quali struttura ad arco, poi intonacate e rifinite per migliorare la finitura superficiale. A partire dai modelli, sono stati poi prodotti i relativi stampi: tutti in fibra di carbonio, ottenuti attraverso un processo di laminazione manuale e cura in autoclave. Il manufatto è stato posto in un sacco a vuoto e poi sotto pressione in modo da aspirare via l’aria e la resina superflua. La polimerizzazione in autoclave è stata eseguita a temperature intorno a 100 °C e pressioni positive comprese tra 1.5 e 6.0 bar, con tempi di cura dell’ordine delle 24-36 ore. Dopo la produzione, i diversi segmenti del veicolo sono stati allineati ed assemblati insieme, anche grazie a strutture di supporto, dime e perni di fissaggio.
Di questo prototipo sono state scansionate le geometrie, poste poi a confronto con quelle previste a progetto. Sono state riscontrate deviazioni geometriche importanti e fenomeni superficiali inattesi che hanno portato a quantificare le perdite di efficienza legate al peggioramento dell’aerodinamica. Per indagare e risolvere questa discrepanza, si è pensato di rilevare le geometrie reali del veicolo. Allo scopo è stato utilizzato un braccio laser di misura portatile FARO, modello R, che ha garantito una scansione 3D con precisione del decimo di millimetro. Sono state ottenute circa 800.000 coordinate spaziali rappresentative della sagoma di veicolo e che hanno permesso di valutare le deviazioni rispetto alla geometria originale. Gli errori maggiori sono evidenti nella zona del tetto, che è stata rimaneggiata per migliorane le funzionalità, e delle carenature delle ruote, con differenze fino a ±50 mm.
Analisi Aerodinamica Computazionale (CFD) dei Dati Reali
Dai dati di scansione, è stato generato un nuovo profilo CAD tridimensionale, utilizzato poi per nuove analisi aerodinamiche (CFD). Sono state considerate le stesse condizioni utilizzate in fase di progettazione iniziale (es. direzione di avanzamento, modello di turbolenza, condizioni al contorno, ecc.), trascurando di investigare situazioni complesse (es. vento trasversale, imbardata o beccheggio). È stata calcolata la forza di resistenza totale (pressione e resistenza viscosa), calcolando il coefficiente di resistenza (CdA) in funzione di densità dell’aria (r), velocità del veicolo (v), coefficiente di resistenza (Cd) e area frontale (A). La superficie totale è risultata differente: 24.15 m2 nella versione originale e 24.92 m2 nel veicolo reale, per una differenza del +3.2%. La distribuzione della pressione sulle superfici, nonché le linee di flusso appaiono analoghe, lasciando intendere uno stesso comportamento aerodinamico generale. In nessuno dei casi emergono regioni di controflusso o grandi vortici o altre strane entità, il che è positivo in termini aerodinamici. La differenza principale è stata osservata nella regione superiore con un troncamento eccessivo presente sulla geometria reale che genera piccoli vortici a valle.
L’impatto di tali differenze in termini di consumi energetici, che è quello che realmente interessa, è stato calcolato tenendo conto di un peso della vettura di 280 kg (batteria e pilota inclusi), un coefficiente di rotolamento degli pneumatici di 0.005, un’efficienza della trasmissione del 90% e una strada pianeggiante. Le stime alle diverse velocità hanno mostrato una perdita di efficienza dell’ordine di 1%.
Il processo di produzione di un'auto in fibra di carbonio comprende una serie di passaggi che generano chiaramente cambiamenti nella geometria e nelle dimensioni. Nel caso in studio, rispetto alla geometria iniziale sono state misurate differenze geometriche fino a 50 mm. Da un’analisi semplificata è emerso un incremento nel consumo energetico di qualche punto percentuale (1-2%). Tale valore può sembrare marginale, ma è anche inutile rinunciare a porci rimedio. Il grafico dell’elicità sul CAD originale mostra la generazione di vortici nella parte frontale della chioma, producendo una separazione anticipata del flusso e, quindi, uno strato limite turbolento.
L'Influenza della Rugosità Superficiale e delle Imperfezioni di Accoppiamento

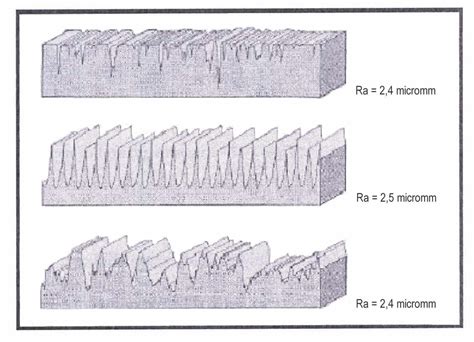

Persino una leggera rugosità superficiale inattesa può aumentare significativamente la resistenza aerodinamica ed è per questo che è necessario intervenire sulle superfici. Ad esempio, uno studio di alcuni anni fa ha dimostrato che una rugosità superficiale di soli 50 micrometri può causare un aumento della resistenza aerodinamica del 5-10% su un corpo cilindrico. Inoltre, un aumento della rugosità superficiale può aumentare notevolmente l’effetto di trascinamento. Le superfici ruvide possono poi causare la separazione del flusso d’aria più precocemente rispetto a superfici lisce favorendo le turbolenze. Questo può portare a una ridotta portanza e a una maggiore resistenza aerodinamica. Il controllo delle separazioni del flusso è fondamentale per l’ottimizzazione dell’aerodinamica. Per tale motivo, non è solo sufficiente, come spesso accade, valutare l’effetto di pressione e di distribuzione della pressione sul veicolo, per quanto questi aspetti possano restare essenziali. Resta infine scontato come le tolleranze dimensionali e imperfezioni di accoppiamento delle superfici possono causare interferenze del flusso. Ad esempio, il design di un’auto dovrebbe minimizzare le interferenze del flusso tra la carrozzeria principale e i componenti aggiuntivi come specchietti retrovisori o alettoni. Queste interferenze non solo impattano sull’efficienza, ma possono anche portare ad effetti indesiderati più evidenti.
Ottimizzazione Aerodinamica e Analisi CFD Avanzata
Come parte del processo di ottimizzazione del veicolo solare, sono state eseguite diverse analisi CFD utilizzando ANSYS CFX e OpenFOAM. Per migliorare l’accuratezza della simulazione, il “tunnel computazionale”, ovvero il dominio fluido, è stato definito in modo da diminuire l’influenza del confine sui risultati; le dimensioni del tunnel sono state definite accuratamente. Il meshing ha considerato 15 strati strutturati attorno alla carrozzeria dell’auto per catturare i fenomeni dello strato limite come il flusso laminare. È stato incluso un miglioramento delle dimensioni in prossimità del veicolo, specialmente a valle per simulare i vortici su piccola scala. La mesh finale era costituita da circa 70 milioni di elementi. È stato incluso il modello di turbolenza Shear Stress Transport (SST); questo modello garantisce una corretta combinazione tra il k-epsilon sulle regioni di flusso libero e il modello di turbolenza k-omega vicino alla carrozzeria del veicolo. La condizione per l’arresto della convergenza del risolutore è stata definita come il raggiungimento di un valore di 10-5 o residui inferiori sulle equazioni di conservazione della quantità di moto e della massa. In accordo con la strategia di gara, è stata considerata una velocità di crociera compresa tra 70 e 100 km/h.
Dallo Sviluppo Virtuale ai Test in Gallerie del Vento: L'Approccio di ŠKODA
Fumogeni, fili di cotone e simulazioni virtuali: ecco come l’aerodinamica delle auto elettriche ŠKODA è studiata e testata in ogni dettaglio per garantire il massimo dell’autonomia e dell’efficienza. Pellicola nera, adesivi e fili di cotone. Non è un lavoro di bricolage ma un test aerodinamico ŠKODA nella galleria del vento, dove l’auto è ferma e i rulli fanno girare le ruote, poiché il loro movimento influisce sul flusso dell’aria intorno alla vettura. Il ventilatore gigante crea il flusso d’aria che investe l’auto e i fili iniziano a svolazzare. “Tracciando il movimento dei fili di cotone, si determina il flusso d’aria sulla superficie dell’auto” spiega Jiří Novák, che lavora allo Sviluppo Tecnico ŠKODA ed è il responsabile dell’aerodinamica della ENYAQ iV. Il target da raggiungere è semplificare il più possibile il flusso dell’aria intorno al veicolo: “L’obiettivo è ridurre al minimo il coefficiente di resistenza cd: così diminuiscono i consumi e incrementa l’autonomia” aggiunge Zdeněk Sloupenský, che si occupa dell’aerodinamica per tutti i modelli basati sulla piattaforma MEB.
Dal Virtuale al Reale
Nella galleria del vento dell’Università di Stoccarda si svolgono i test con una ŠKODA ENYAQ RS iV di pre-produzione, ma il 90% del lavoro di sviluppo aerodinamico viene effettuato in modo virtuale con le simulazioni consentite dal super computer HPC utilizzato da ŠKODA. Le simulazioni virtuali aiutano a capire che cosa sta succedendo nel flusso intorno all’auto, ma sono i test nella galleria del vento che confermano i dati ricavati dai calcoli. Prima di testare l’auto definitiva si utilizzano modelli in scala 1:1 e prototipi funzionanti; gli esperti di aerodinamica condividono i risultati delle misurazioni con i colleghi della progettazione e della produzione. In questo modo lavorano insieme per trovare le soluzioni migliori e applicarle durante lo sviluppo.
Aerodinamica attiva: come funziona e a cosa serve realmente?
I Dettagli Contano
“Lavoriamo sempre insieme durante lo sviluppo della vettura. Dalla discussione sulle linee e sulle proporzioni dell’auto alla definizione dei dettagli dei paraurti e degli specchietti retrovisori, tutto è importante. Un piccolo cambiamento che riduce il coefficiente di resistenza aerodinamica di un centesimo aumenta l’autonomia complessiva di 7 km nel ciclo WLTP. Nella guida in autostrada l’incremento è ancora maggiore” sottolinea Sloupenský, che poi spiega perché vengono effettuati i test su un’auto di pre-produzione, le cui forme sono ormai definitive: “Le norme del ciclo WLTP prescrivono di valutare tutte le configurazioni della vettura rilevanti dal punto di vista aerodinamico, comprese quelle opzionali come le ruote. Questi test vengono eseguiti sui modelli di pre-produzione“.
Vento e Flussi d'Aria
Dentro la galleria del vento i fili di cotone attaccati all’auto vengono esposti a correnti d’aria fino a 60 km/h e il loro movimento viene registrato da telecamere speciali. Partendo dalla registrazione viene creata una mappa del flusso d’aria in punti specifici della carrozzeria, come il passaruota anteriore o il portellone del bagagliaio. Dirigere correttamente il flusso d’aria non riduce solo il coefficiente aerodinamico, ma anche lo sporco che può accumularsi sulla carrozzeria. Un altro test prevede l’utilizzo di una sonda fumogena che emette fumo artificiale. Il fumo arriva alla parte anteriore dell’auto e da lì segue tutto il profilo della carrozzeria, mostrando in che modo si creano i flussi d’aria. Con questo test si misurano anche singoli elementi critici intorno ai quali si creano scie, che devono scorrere come previsto dal progetto: il paraurti anteriore, gli specchietti retrovisori, il lunotto e gli air-curtain, ovvero gli elementi ai lati del paraurti anteriore che convogliano l’aria intorno alle ruote anteriori.
L'Effetto Scia e la Sonda a Pettine

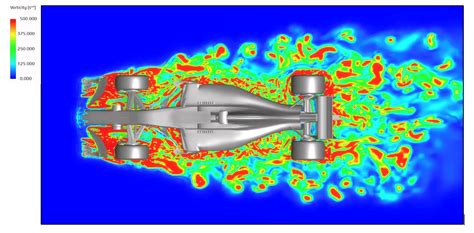

“La resistenza aerodinamica è in gran parte determinata dalla forma della scia che si crea dietro l’auto. In quest’area il flusso dell’aria rallenta e ha un effetto sul comportamento del veicolo. Il nostro scopo è avere una scia dalla forma simmetrica che crei la massima pressione possibile sulla parte posteriore” spiega Jiří Novák. Un altro strumento di misurazione molto importante nei test aerodinamici è la cosiddetta sonda a pettine, i cui denti posti dietro l’auto misurano la velocità del flusso d’aria e ne creano un’immagine. “Analizzando la velocità del flusso studiamo la sua turbolenza ma anche il suo comportamento dietro le ruote. Il movimento delle ruote crea un fenomeno aerodinamico complesso e il nostro obiettivo è avere un flusso d’aria più regolare possibile“.
Risultati dell'Aerodinamica Avanzata
Il lavoro svolto dagli esperti di aerodinamica dello Sviluppo Tecnico ŠKODA si traduce nell’ottima aerodinamica degli ultimi modelli ŠKODA: Octavia e Fabia sono tra le migliori delle proprie categorie con valori rispettivamente di 0,24 e 0,28. La ENYAQ iV, con un coefficiente che parte da 0,257, è al top tra i SUV e la ENYAQ COUPÉ iV ha un valore ancora più basso (0,234) grazie alla coda inclinata. Oltre alle forme della carrozzeria e alla cura dei dettagli, per migliorare l’aerodinamica delle auto elettriche sono determinanti anche il sottoscocca carenato e il pacco batterie dalla forma liscia. Inoltre, per ridurre la resistenza complessiva e gestire in modo intelligente l’aria che entra nel vano motore, si usano delle prese d’aria dinamiche davanti al radiatore: ottimizzare la resistenza aerodinamica di un’auto significa trovare il miglior compromesso tra design, tecnologia e costi.
Interventi Pratici per Aumentare l'Aerodinamicità
Si può intervenire in modo relativamente facile a vari livelli per migliorare l'aerodinamicità di un veicolo. Ad esempio, montando cerchi lenticolari, montando carenature nei passaruota posteriori e sostituendo gli specchietti con telecamere. Sebbene questi interventi possano sembrare marginali, l'accumulo di piccole migliorie può portare a risultati apprezzabili.
Carenature delle Ruote Posteriori
Da tempo si usano carenature delle ruote posteriori per ottimizzare il flusso dell’aria intorno alla carrozzeria e ridurre la resistenza aerodinamica. In inglese si chiamano wheel covers, wheel spats o fender skirts. Una prova spiccia si può fare applicando del nastro adesivo trasparente, che è leggero (non dovrebbe causare danni in caso di distacco), quasi invisibile, si adatta alla forma della carrozzeria ed è facilmente applicabile senza fare fori o altro, oltre che facilmente rimovibile. Sono carenabili perché il passaruota sporge rispetto alla ruota. Tuttavia, fanno una differenza significativa probabilmente solo ad alta velocità.
Fondo Piatto e Assetto Ribassato
Si potrebbe provare con un fondo piatto oppure con un assetto ribassato. Ad esempio, su una Tesla Model 3 un assetto ribassato ha prodotto un 7% di miglioramento di efficienza a 150 km/h, una velocità alla quale l’aerodinamica conta moltissimo. Questi interventi, seppur più complessi da realizzare, possono avere un impatto significativo sull'efficienza aerodinamica.
Il Ruolo del Design e delle Nuove Soluzioni
Nello sviluppo delle caratteristiche aerodinamiche di un nuovo autoveicolo vi sono diversi obiettivi da non sottovalutare. In prima istanza bisogna rispettare le scelte fatte dal centro stile di riferimento al fine di ottenere la “linea” deliberata, secondo i criteri di design imposti dal marchio di appartenenza. Il profilo alare, di derivazione aeronautica, viene appositamente determinato per consentire lo sviluppo delle forze di portanza dell’aereo. Definire un profilo aerodinamico ideale risulta pertanto un lavoro sempre molto complesso nell’impostazione di un’auto, ancor più al giorno d’oggi. Il design infatti sta assumendo più che mai un aspetto rilevante nella concezione di un nuovo prodotto: non basta che la vettura sia affidabile e solida ma deve anche assolutamente “apparire” ed “apparire bella”, un vero e proprio status symbol più che un sistema di trasporto. Recentemente sono stati fatti numerosi passi avanti nell’analisi dei vari fattori che influenzano il coefficiente di resistenza (Cd) grazie anche alle esperienze già maturate nell’ambiente aeronautico. Lo stile impone di continuo nuove ed articolate soluzioni con volumi che stanno via via aumentando, viste le necessità di vani passeggeri e bagagli sempre più spaziosi.
Cavità Superficiali e Generatori di Vortice
Un metodo molto diffuso per ridurre le resistenze aerodinamiche consiste nel realizzare tante piccole cavità superficiali, come per una pallina da golf, variando così il numero di Reynolds e di conseguenza il passaggio da flusso laminare a turbolento. Il numero di Reynolds (Re) dipende dalla velocità del flusso, dal diametro della sezione di passaggio e dalla viscosità del fluido in esame. Recenti studi hanno dimostrato che i generatori di vortice, posti in prossimità dello spigolo superiore del lunotto di una berlina, consentono un miglioramento della resistenza aerodinamica. Infatti, pur rappresentando di per sé un ostacolo ulteriore al flusso d’aria, e quindi una resistenza aggiuntiva, permettono di ridurre lo strato di separazione del flusso in prossimità del retrotreno, con un effetto nel complesso positivo. Naturalmente è molto importante stabilire con precisione sia la forma che le dimensioni di tali separatori per ottenere un giusto rapporto tra i due effetti suddetti: lo sviluppo di una ulteriore resistenza e l’abbassamento del punto di separazione del flusso. Test sperimentali effettuati in galleria del vento consentono di determinare i profili ottimali e le posizioni di applicazione migliori per sortire l’effetto voluto.
Il Futuro dell'Aerodinamica Attiva
Il futuro dell’aerodinamica attiva è focalizzato sull’integrazione e sull’intelligenza. Si sta esplorando l’idea di superfici morphing, dove la carrozzeria stessa è composta da materiali flessibili che cambiano forma senza giunzioni visibili, ottimizzando il flusso in modo continuo. Le principali sfide rimangono la complessità (più parti in movimento significano più peso e più potenziali guasti) e la normativa. I sistemi devono essere estremamente affidabili in tutte le condizioni climatiche e rispettare le rigide regole di omologazione stradale. Questi sviluppi promettono di portare l'efficienza e le prestazioni dei veicoli a livelli ancora superiori, contribuendo a una mobilità sempre più sostenibile e performante.
