Aumento della Pressione Turbo sul Fiat Punto 1.3 Multijet: Una Guida Tecnica e Pratica

Il desiderio di incrementare le prestazioni di un motore, specialmente per chi ama la guida sportiva, è una tentazione diffusa. Tra le modifiche più ricercate per i motori diesel turbocompressi, l'aumento della pressione del turbo occupa un posto di rilievo. Il motore Fiat 1.3 Multijet, presente in diverse declinazioni della Fiat Punto e in altri modelli del gruppo, è un propulsore noto per la sua efficienza ma anche per il potenziale di miglioramento prestazionale. Questo articolo si propone di esplorare, in modo dettagliato e tecnico, le modalità con cui è possibile intervenire meccanicamente per aumentare la pressione del turbo su questo specifico motore, con un focus particolare sulla gestione della wastegate, un elemento cruciale in questo tipo di elaborazione.

Comprendere il Funzionamento del Turbo e della Wastegate

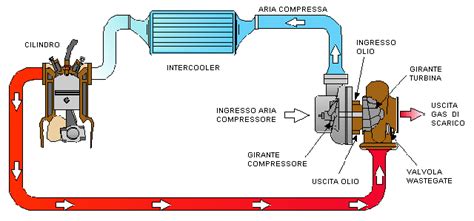

Prima di addentrarci nelle modifiche, è fondamentale comprendere il principio di funzionamento di un turbocompressore e, in particolare, della wastegate. Il turbocompressore è un dispositivo che utilizza i gas di scarico del motore per azionare una turbina, la quale a sua volta comprime l'aria in ingresso nel motore. Questo aumento della densità dell'aria permette di iniettare più carburante, generando così una maggiore potenza.

La wastegate, letteralmente "valvola di scarico", è un componente essenziale per la regolazione della pressione del turbo. La sua funzione è quella di deviare una parte dei gas di scarico dalla turbina una volta che la pressione desiderata è stata raggiunta. Questo impedisce al turbo di girare troppo velocemente e di generare una pressione eccessiva, che potrebbe danneggiare il motore o mandare la centralina in modalità di protezione (recovery).

Nei motori diesel common rail come il 1.3 Multijet, la wastegate è spesso gestita pneumaticamente, anche se il suo comando può essere influenzato dall'elettronica. Nel caso specifico del 1.3 Multijet 70cv, come segnalato da alcuni utenti, la wastegate non è gestita direttamente elettronicamente nel senso di un attuatore elettrico, ma il suo funzionamento è legato alla pressione generata dallo stesso turbo tramite un tubicino che collega la wastegate alla turbina. È questa pressione che, a un certo livello, "spinge" la wastegate ad aprirsi, regolando così il flusso dei gas di scarico.

Metodi Meccanici per Aumentare la Pressione del Turbo

L'obiettivo di aumentare la pressione del turbo si traduce nell'aumentare la quantità di aria che il turbocompressore spinge nel motore. Questo si ottiene intervenendo sul sistema di controllo della wastegate, ritardandone o impedendone l'apertura completa. Esistono principalmente due approcci meccanici per ottenere questo risultato sul 1.3 Multijet, entrambi mirati a creare un "lag" o ritardo nell'apertura della wastegate:

1. L'Intervento "Artigianale" con Rubinetto a Chiusura

Questo metodo prevede l'utilizzo di un semplice rubinetto di piccole dimensioni, comunemente impiegato in ambito industriale per gas o fluidi compressi. L'idea è di interporre questo rubinetto sul tubo pneumatico che collega la wastegate alla turbina.

Materiali Necessari:

• Un rubinetto di piccole dimensioni: Deve essere a chiusura per gas, preferibilmente in metallo, acquistabile presso rivenditori di materiale industriale, pneumatico o idraulico. Il costo è generalmente molto contenuto.
• Innesti per tubi: Sarà necessario avvitare degli innesti maschi al rubinetto per poter collegare i tubi pneumatici.
• Tubo per aria compressa: Un breve tratto di tubo resistente alla pressione dell'aria compressa (la lunghezza è a discrezione per posizionare al meglio il rubinetto nello spazio limitato del vano motore).
• Fascette a vite: Indispensabili per assicurare saldamente ogni collegamento dei tubi ed evitare pericolosi scollegamenti.
• Manometro: Un dispositivo fondamentale per monitorare costantemente la pressione del turbo. Si può optare per un manometro da gas standard o uno specifico "expo" da installare in plancia o sul montante.

Procedura di Montaggio:

1. Localizzazione: Identificare il tubo che collega la wastegate alla turbina. Questo tubo è quello che si dovrà manipolare.
2. Taglio e Interposizione: Staccare l'estremità del tubo in zona turbina. Interporre il complesso del rubinetto (con i suoi innesti e il breve tratto di tubo) tra l'estremità del tubo staccato e l'innesto presente sulla turbina. È importante orientare il rubinetto nella direzione corretta, solitamente indicata da una freccia sul componente stesso.
3. Collegamento Manometro: Utilizzare un tratto del tubo pneumatico che va dal rubinetto verso la turbina (ovvero il tratto dopo il rubinetto) per collegare il sensore del manometro. Questo permetterà di leggere la pressione che effettivamente raggiunge la wastegate e, di conseguenza, la pressione del turbo.
4. Fissaggio: Assicurarsi che tutti i collegamenti dei tubi siano saldi, utilizzando le fascette a vite. Evitare curve brusche o strozzature nei tubi, che potrebbero compromettere il flusso dell'aria e la precisione delle letture.

Funzionamento:

Chiudendo gradualmente il rubinetto, si crea una restrizione nel flusso d'aria che raggiunge la wastegate. Questo ritarda l'apertura della valvola, permettendo ai gas di scarico di agire sulla turbina per un tempo maggiore e, di conseguenza, di aumentare la pressione di sovralimentazione. La wastegate, infatti, si apre per deviare i gas di scarico dalla turbina quando la pressione al suo interno raggiunge un certo valore, ma con il rubinetto parzialmente chiuso, questo valore sarà raggiunto più tardi o non sarà raggiunto affatto con la stessa facilità.

2. L'Utilizzo di un Rubinetto Commerciale Specifico

Esistono in commercio dispositivi appositamente progettati per aumentare la pressione del turbo. Questi "rubinetti" commerciali sono spesso più sofisticati e studiati per un'installazione più pulita e sicura rispetto alla soluzione artigianale.

Vantaggi:

• Specificità: Progettati per questo scopo, offrono una maggiore affidabilità e precisione nella regolazione.
• Qualità Costruttiva: Generalmente realizzati con materiali di migliore qualità e con un design più integrato.

Svantaggi:

• Costo: Il prezzo di questi dispositivi è significativamente più elevato rispetto a un semplice rubinetto industriale.
• Compatibilità: Alcuni modelli, come ad esempio il Bonalume, sono stati segnalati come occasionalmente non funzionanti sui motori 1.3 Multijet, richiedendo quindi una scelta oculata.

Procedura e Funzionamento:

La procedura di montaggio e il principio di funzionamento sono analoghi a quelli descritti per il rubinetto artigianale, poiché entrambi agiscono interponendosi sul circuito pneumatico della wastegate per regolarne l'apertura.

Test e Regolazione della Pressione

Una volta installato il sistema di regolazione e il manometro, è fondamentale procedere con una fase di test e regolazione accurata.

Procedura di Test:

1. Riscaldamento: Portare il motore a temperatura di esercizio (circa 10-15 minuti dopo che la lancetta dell'acqua ha raggiunto i 90°).
2. Movimento: Effettuare dei test su strada, non da fermo.
3. Accelerazioni: Eseguire delle accelerazioni decise, partendo da regimi superiori ai 2000 giri. È importante prestare attenzione alla frizione, soprattutto se non è in perfette condizioni.
4. Osservazione del Manometro: Durante le accelerazioni, il manometro mostrerà due valori: la pressione di picco (il valore massimo raggiunto istantaneamente) e la pressione costante (il valore a cui la pressione si stabilizza durante un'accelerazione prolungata).

Obiettivi di Pressione:

L'obiettivo ideale per il motore 1.3 Multijet, secondo le indicazioni fornite, è raggiungere una pressione costante di circa 1.1 bar e una pressione di picco compresa tra 1.2 e 1.25 bar.

Importante: Superare i 1.2 bar in modo consistente può portare a un minor rendimento del turbo. Andare oltre 1.3 bar (sia di picco che costante) è altamente sconsigliato, poiché quasi certamente innescherà la modalità di protezione (recovery) della centralina motore.

Modalità di Recovery:

Se la centralina rileva una pressione eccessiva, interverrà tagliando l'erogazione, solitamente dai 2500-3000 giri in su. In questo caso, è necessario spegnere il motore (dopo aver atteso qualche minuto al minimo se si è tirato l'auto) e aprire leggermente il rubinetto per ridurre la pressione. Riaccendendo l'auto e provando nuovamente, il recovery dovrebbe scomparire.

Regolazione Graduale:

La chiusura del rubinetto deve essere effettuata gradualmente, di pochi millimetri alla volta, per permettere una regolazione fine e precisa della pressione desiderata.

Implicazioni e Rischi delle Modifiche

È cruciale essere consapevoli delle implicazioni e dei rischi associati a questo tipo di intervento:

1. Centralina e Sensori: Il Rischio di Guasto

L'aumento della pressione del turbo, specialmente se non gestito con cognizione di causa, sottopone la centralina motore e i relativi sensori a sollecitazioni ben superiori a quelle per cui sono stati progettati.

• Centralina in Avaria: Un carico di sollecitazioni eccessivo può causare il guasto della centralina stessa.

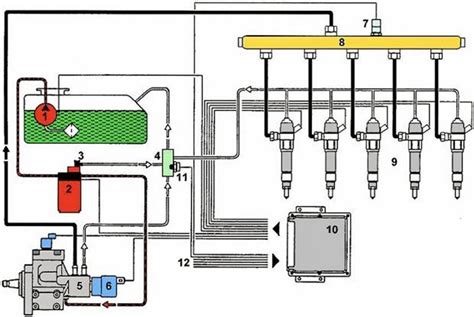

• Sensore Pressione Rail: Un componente particolarmente delicato nei sistemi common rail è il sensore di pressione del rail. Manipolare il segnale di tensione fornito da questo sensore, come avviene con alcuni moduli aggiuntivi, può portare a malfunzionamenti o guasti.
• Moduli Aggiuntivi (Centraline Aggiuntive): Sebbene l'articolo menzioni l'ipotesi di utilizzare un modulo aggiuntivo in combinazione con l'aumento meccanico della pressione, è importante sottolineare che questi dispositivi "ingannano" la centralina manipolando il segnale del sensore pressione rail. Questo approccio, sebbene possa portare a un incremento di potenza, comporta rischi significativi a lungo termine per il propulsore e può causare guasti anche immediati al sensore stesso o alla centralina. Il discorso delle centraline aggiuntive è particolarmente calzante se parliamo di vetture common rail, nelle quali, per ottenere facilmente un buon incremento di potenza, basta “ingannare” la centralina iniezione manipolando il segnale analogico in tensione fornitole dal sensore pressione rail. A lungo andare, o anche nell’immediato, ciò può comportare però alcuni problemi al propulsore, più o meno seri. I moduli aggiuntivi sono concepiti per andarsi a interporre proprio tra questo sensore e la centralina, falsando il segnale di tensione in uscita. Ma può anche succedere che si crei un guasto al sensore di pressione stesso, come nel caso della Grande Punto presa a titolo d’esempio.

2. Usura Prematura dei Componenti

Un aumento della pressione del turbo comporta un incremento delle sollecitazioni su tutti i componenti del motore: pistoni, bielle, albero motore, frizione, sistema di raffreddamento e, naturalmente, il turbocompressore stesso. Questi elementi sono progettati per operare entro determinati limiti di stress. Superare tali limiti porta inevitabilmente a un'usura accelerata e a un rischio maggiore di cedimenti meccanici.

3. Legalità e Omologazione

È fondamentale ricordare che qualsiasi intervento meccanico volto ad aumentare le prestazioni del motore, come l'incremento della pressione del turbo, non è regolare per la circolazione su strada pubblica. Tali modifiche non sono omologate né omologabili e possono comportare sanzioni in caso di controllo, oltre a invalidare la garanzia del veicolo e compromettere la copertura assicurativa in caso di incidente.

Considerazioni Aggiuntive e Potenziali Problemi

Sebbene la guida si concentri sull'aumento della pressione del turbo, è utile considerare altri aspetti che possono influenzare le prestazioni e la salute del motore:

• Debimetro (Sensore di Flusso d'Aria): In alcuni casi, problemi al debimetro possono manifestarsi con una perdita di potenza o un funzionamento irregolare del motore. Un debimetro sporco o malfunzionante potrebbe interpretare erroneamente la quantità di aria aspirata, influenzando l'iniezione e la gestione del turbo. Pulire il debimetro, scollegandolo dal filtro dell'aria e pulendolo delicatamente, potrebbe risolvere alcuni di questi problemi.
• Filtro dell'Aria: Un filtro dell'aria ostruito limita il flusso d'aria verso il turbo, riducendone l'efficienza. Mantenere il filtro dell'aria pulito è essenziale per le prestazioni ottimali del turbocompressore.
• Gasolio Sporco: La qualità del carburante è cruciale per il corretto funzionamento dei moderni motori diesel common rail. Gasolio sporco o contaminato può causare danni agli iniettori e alla pompa del carburante, compromettendo le prestazioni e l'affidabilità.
• Frizione: Con l'aumento della coppia motrice derivante da una maggiore pressione del turbo, la frizione originale potrebbe non essere più in grado di sopportare lo stress, portando a slittamenti o usura prematura.

Conclusioni Preliminari

L'aumento della pressione del turbo sul motore Fiat 1.3 Multijet è una modifica meccanica fattibile, che può portare a un incremento tangibile delle prestazioni. Tuttavia, è un'operazione che richiede una conoscenza approfondita dei principi di funzionamento del motore e del turbocompressore, un'esecuzione meticolosa e, soprattutto, una grande attenzione ai rischi connessi. La regolazione precisa, il monitoraggio costante della pressione tramite manometro e la consapevolezza delle implicazioni legali e meccaniche sono passi imprescindibili per chiunque decida di intraprendere questa strada. È sempre consigliabile consultare professionisti del settore per valutare attentamente le modifiche e assicurarsi che vengano eseguite in modo sicuro e responsabile, pur consci che tali interventi, per loro natura, esulano dall'uso stradale consentito.
