Automazione Cancello a Battente: Schema di Comando e Installazione per un Funzionamento Sicuro ed Efficiente

L'automazione di un cancello a battente rappresenta una soluzione sempre più diffusa per migliorare la comodità e la sicurezza degli accessi privati e condominiali. Questa tecnologia permette di gestire l'apertura e la chiusura delle ante del cancello tramite comandi a distanza, eliminando la necessità di scendere dal veicolo o di intervenire manualmente. Tuttavia, l'installazione e il corretto funzionamento di un sistema di automazione richiedono una comprensione dettagliata dei suoi componenti e degli schemi di comando.

Comprendere il Cancello a Battente e le Sfide di Installazione

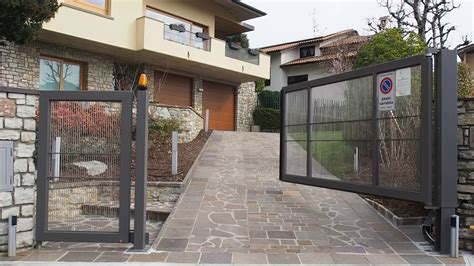

Prima di addentrarsi negli aspetti tecnici dell'automazione, è fondamentale definire cosa sia un cancello a battente. Si tratta di un cancello caratterizzato da una o due ante che si aprono e si chiudono ruotando su cerniere, con un raggio di movimento che comunemente si estende verso l'interno della proprietà. Questa tipologia di cancello, sebbene diffusa, può presentare sfide specifiche in fase di installazione, soprattutto in presenza di spazi angusti. Ad esempio, se la proprietà è delimitata da muri o siepi sia a destra che a sinistra dell'ingresso, la scelta di far scorrere il cancello in una delle due direzioni richiede un'attenta pianificazione per evitare ostacoli.

La comodità di questi prodotti è data dal fatto che non dovremmo prodigarci in lunghe ed invasive procedure di scavo per interrare motori o percorsi del cancello. Quando si decide di installare un'automazione per un cancello a battente, la prima cosa da fare è selezionare il modello più adatto a motorizzare la propria cancellata. Esistono diverse tipologie di motori, ognuno progettato per specifiche esigenze di peso, dimensioni e frequenza d'uso.

Componenti Essenziali di un Kit di Automazione per Cancelli a Battente

Un kit di automazione per cancelli a battente è generalmente composto da diversi elementi chiave che lavorano in sinergia per garantire il corretto funzionamento del sistema.

• Motori Elettrici: Questi sono il cuore dell'automazione. Per un ingresso a doppia cancellata, il kit includerà tipicamente due motori elettrici, uno per ciascuna anta. Questi motori vengono fissati in corrispondenza dei pilastri che sorreggono il cancello, integrandosi con i cardini esistenti. La scelta del motore giusto è cruciale e dipende da fattori come il peso e le dimensioni delle ante, nonché dall'intensità di utilizzo previsto.
• Scheda Elettrica (Centralina): La scheda elettrica è il cervello del sistema. È collegata a ciascuno dei motori e gestisce gli impulsi elettrici che ne comandano l'apertura e la chiusura. Oltre ai motori, dalla scheda elettrica partono i cavi verso gli altri dispositivi di sicurezza e segnalazione.
• Lampeggiante: Questo dispositivo luminoso, solitamente posizionato sopra uno dei pilastri, segnala visivamente l'avvenuta attivazione del cancello, avvisando chi si avvicina della sua movimentazione.
• Fotocellule: Le fotocellule sono dispositivi di sicurezza fondamentali. Ogni fotocellula è composta da una parte trasmittente e una ricevente. Il loro scopo è quello di creare un fascio invisibile tra i due pilastri: se questo fascio viene interrotto da un ostacolo durante la chiusura del cancello, il movimento si arresta immediatamente per prevenire incidenti. L'allineamento perfetto tra trasmittente e ricevente è essenziale per il loro corretto funzionamento. Per garantire questo allineamento, può essere utile l'utilizzo di una livella laser.

Installazione e Schema Elettrico: Passaggi Chiave

L'installazione di un motore per cancello battente, sebbene possa sembrare complessa, segue una logica ben definita. Per un lavoro efficace ed efficiente, è sempre consigliabile affidarsi a un elettricista di fiducia, soprattutto per quanto riguarda lo schema elettrico dell'automazione.

Per iniziare l'installazione dei motori, è necessario determinare la posizione ottimale dei motori stessi sui pilastri. Questo passaggio richiede una misurazione precisa per assicurare che le ante del cancello possano muoversi liberamente senza incontrare ostacoli. Alcuni produttori forniscono dime di installazione che aiutano a segnare la posizione dei fori da praticare nel cemento per il fissaggio alla soletta. Per il fissaggio alla soletta, si utilizzano generalmente 4 barre filettate di 8 mm di diametro e lunghe da 15 a 20 cm, complete di 8 rondelle e 8 dadi.

È fondamentale che il motore venga installato su una superficie asciutta e dura. Non si deve installare il blocco motore direttamente su terra o erba, poiché l'umidità può danneggiare i componenti elettronici e meccanici. È inoltre importante controllare il livello della soletta per assicurarsi che l'acqua non ristagni sotto il motore.

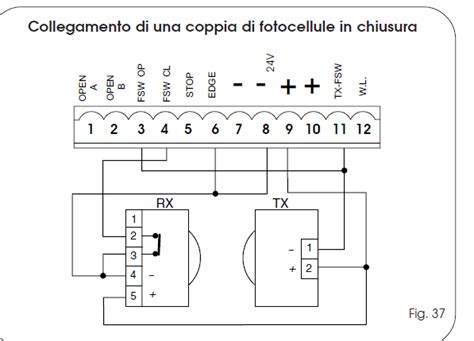

Una volta fissati i motori, si procede al collegamento elettrico. Dalla scheda elettrica partiranno i cavi verso i motori, le fotocellule e il lampeggiante. È essenziale seguire attentamente lo schema elettrico fornito dal produttore per garantire che tutti i collegamenti siano corretti e sicuri. L'allineamento delle fotocellule, come accennato, è un passaggio critico: devono essere perfettamente allineate e parallele per funzionare correttamente.

Modalità di Funzionamento e Gestione delle Situazioni Critiche

Le centraline moderne offrono diverse modalità di funzionamento per adattarsi alle esigenze dell'utente e alle specifiche condizioni ambientali. Tra queste, troviamo:

• Modalità Automatica (L2 on): In questa modalità, il cancello si chiude automaticamente dopo un intervallo di tempo preimpostato (x secondi) dall'apertura completa.
• Modalità Collettiva (L3 on): Simile alla modalità automatica, ma con alcune differenze significative. In questa modalità, non è possibile fermare il cancello durante l'apertura. Un comando dato durante il timer di chiusura non lo ferma, ma lo riavvia. Se viene ricevuto un comando mentre il cancello è chiuso, questo si riapre invece di fermarsi. La modalità pedonale, che permette l'apertura parziale di una sola anta per il passaggio di pedoni, non è attiva.

Per cambiare modalità, è sufficiente premere i pulsanti "+" o "-" sulla centralina fino a quando non si accende il numero di LED corrispondente alla modalità desiderata. È importante ricordare che, dopo aver modificato queste impostazioni, l'autoapprendimento del sistema è obbligatorio per garantire che l'automazione riconosca correttamente le nuove configurazioni.

Esistono situazioni in cui un'automazione non può essere comandata in maniera completamente automatica, e questo non è un controsenso. Si tratta di casi in cui risulta impossibile o molto difficoltoso realizzare un movimento automatico in sicurezza per l'uomo. Una situazione specifica che richiede una soluzione particolare riguarda i cancelli pannellati. Se fino a qualche anno fa erano molto diffusi cancelli in ferro battuto, la tendenza attuale è quella di realizzare cancelli pannellati. Questi cancelli, da una parte proteggono maggiormente la privacy, ma dall'altra parte lasciano passare molta meno aria.

Quando si tratta di cancelli ad ante, questo comporta una problematica che va assolutamente gestita in maniera preventiva, per non trovarsi nell'impossibilità di accedere alla propria proprietà. Ci si riferisce alle situazioni in cui il forte vento impatta sulle ante offrendo molta resistenza all'apertura o alla chiusura.

La movimentazione dell'anta è tenuta costantemente sotto monitoraggio amperometrico per rilevare eventuali ostacoli che si frappongono nella sua corsa. Questo è necessario per la sicurezza dell'automazione: in caso un ostacolo (persone o cose) impedisse il movimento, verrebbe rilevato un innalzamento dello sforzo del motore che genera lo stop immediato del movimento. Con queste premesse, si ipotizzi una condizione di forte vento che spinge sull'anta pannellata; ci si renderà conto facilmente che verrebbe costantemente rilevato uno sforzo eccessivo del motore con conseguente stop del movimento.

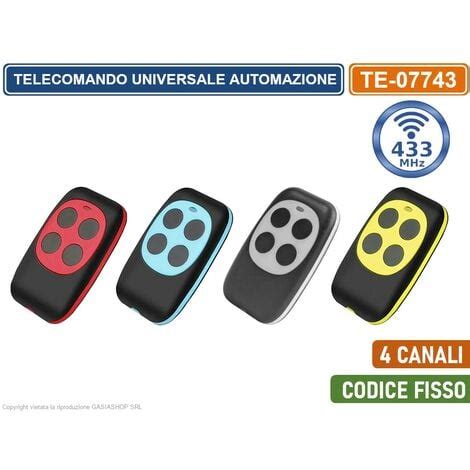

Questa situazione deve essere gestita in maniera preventiva e può essere fatto con i comandi di apertura e chiusura a "uomo presente". Si tratta di una particolare condizione di comando del cancello per la quale è necessario tenere premuto il pulsante di apertura/chiusura, bypassando le protezioni di controllo dello sforzo che abbiamo menzionato sopra. A questo scopo è necessario che chi sta dando il comando di apertura o chiusura sia nei pressi del cancello e lo possa tenere sotto controllo visivo costante. I radiocomandi forniti con le automazioni di kitautomazioni dispongono sempre di tre pulsanti, permettendo una gestione flessibile del sistema.

Costi di Automazione di un Cancello a Battente

Rimane un'ultima domanda da porsi prima di motorizzare il proprio cancello: quanto costa automatizzare un cancello a battente? Il prezzo di un montaggio kit cancello battente varia ovviamente a seconda della grandezza e del peso della propria cancellata. Solitamente, sopra i 400 Kg di peso, i prezzi salgono rapidamente sopra i 1000 €, ma ovviamente l'altro fattore che influisce sul costo è la necessità di avvalersi di un elettricista per completare l'operazione. La scelta di un kit di automazione di qualità e l'affidamento a professionisti qualificati per l'installazione garantiranno un funzionamento sicuro e duraturo nel tempo.

Risorse Utili per la Programmazione e l'Utilizzo

Per coloro che desiderano approfondire la programmazione e l'utilizzo dei propri sistemi di automazione, esistono numerose risorse dedicate. Ad esempio, è possibile esplorare una vasta gamma di video tutorial per la programmazione dei motori LIFE. Questi video coprono argomenti che vanno dalla presentazione della centralina alla programmazione del telecomando, fino all’impostazione di forza, sensibilità e opzioni aggiuntive.

Inoltre, molti produttori mettono a disposizione dettagliate guide passo-passo, progettate per rendere l'esperienza di installazione e utilizzo il più semplice possibile. Queste guide sono uno strumento prezioso per chiunque desideri ottenere il massimo dai propri prodotti di automazione.

Per esempio, seguendo le istruzioni specifiche, è possibile programmare:

• Deus, il motore per cancelli scorrevoli.
• Acer, un altro motore per cancelli scorrevoli.
• OPTIMO OP2, un motore per cancelli ad anta battente.
• OPTIMO OP3, un ulteriore motore per cancelli ad anta battente.
• PROBO R, un motore per porte sezionali e basculanti.
• PROBO XL, un altro motore per porte sezionali e basculanti.
• SUPRA SU4 24, una barriera stradale automatica per aste fino a 5 metri.

Queste risorse dimostrano l'impegno dei produttori nel fornire supporto completo ai propri clienti, assicurando che ogni aspetto dell'automazione, dalla prima installazione alla gestione quotidiana, sia gestibile con facilità e competenza.
