Il sistema di iniezione elettronica del carburante, spesso indicato con l'acronimo "i.e.", rappresenta una pietra miliare nell'evoluzione dei motori a combustione interna. La sua introduzione ha segnato un passaggio epocale dai carburatori, sistemi meno precisi e meno efficienti, a una gestione del carburante altamente controllata e ottimizzata. Questo articolo esplorerà in dettaglio cosa sono gli "iniettori" nel contesto dei motori i.e., analizzando il loro funzionamento, le loro caratteristiche, e come la diagnostica di questi sistemi sia diventata accessibile anche agli appassionati di fai-da-te.
Il Cuore del Sistema: Gli Iniettori di Carburante
Gli iniettori sono componenti fondamentali del sistema di iniezione elettronica. La loro funzione primaria è quella di spruzzare finemente il carburante nella camera di combustione o nel collettore di aspirazione, in una quantità precisamente dosata e al momento opportuno. A differenza dei carburatori, che mescolano aria e carburante in modo meccanico e meno preciso, gli iniettori sono controllati elettronicamente da una centralina (ECU - Electronic Control Unit).
Il processo di iniezione avviene grazie a un solenoide elettrico all'interno dell'iniettore. Quando la centralina invia un segnale elettrico, il solenoide apre una valvola microscopica, permettendo al carburante, mantenuto sotto pressione da una pompa dedicata, di essere spruzzato attraverso un ugello finemente calibrato. La forma e la dimensione di questo spruzzo sono cruciali per una combustione efficiente e completa.
Funzionamento e Vantaggi dell'Iniezione Elettronica
L'adozione dell'iniezione elettronica ha portato numerosi vantaggi rispetto ai sistemi a carburatore:
- Efficienza del Carburante: La capacità di dosare con precisione la quantità di carburante in base alle condizioni di guida (carico del motore, temperatura, regime, ecc.) porta a un consumo di carburante significativamente ridotto.
- Prestazioni Migliorate: Una miscela aria-carburante ottimale garantisce una combustione più efficiente, traducendosi in una maggiore potenza e una risposta più pronta dell'acceleratore.
- Riduzione delle Emissioni: Un controllo preciso della combustione riduce la produzione di inquinanti nocivi, contribuendo a rispettare normative ambientali sempre più stringenti.
- Affidabilità e Manutenzione: Sebbene i sistemi i.e. siano più complessi, una volta correttamente configurati e mantenuti, tendono ad essere più affidabili e richiedono meno interventi di regolazione rispetto ai carburatori.
Differenze tra Motori a Carburatore e Motori i.e.
Quando si considera la sostituzione o la revisione di un motore, è fondamentale comprendere le differenze tra le versioni a carburatore e quelle a iniezione elettronica. Ad esempio, i monoblocchi dei motori 1.3, sia a carburatore che i.e., sono molto simili. Tuttavia, un monoblocco di un'auto con iniezione elettronica presenterà caratteristiche specifiche che lo distinguono. Un monoblocco 1988-1989, ad esempio, appartenente a una scocca pre-restyling e equipaggiato con carburatore, potrebbe non avere gli attacchi necessari per la pompa dell'idroguida e potrebbe presentare finiture migliorative assenti.
Le testate, invece, come quelle dei motori 1.3 e 1.5 i.e. a punterie idrauliche, sono spesso identiche, il che può facilitare la compatibilità tra diverse versioni. La scelta di un motore i.e. che venga consegnato in buone condizioni, non ossidato e con un chilometraggio ragionevole, anche se potenzialmente più costoso, può offrire maggiore affidabilità rispetto a un motore che ha subito un lungo periodo di esposizione agli agenti atmosferici o che è rimasto fermo per anni senza le dovute protezioni.
Diagnostica dei Sistemi di Iniezione Elettronica: Dal Passato al Presente

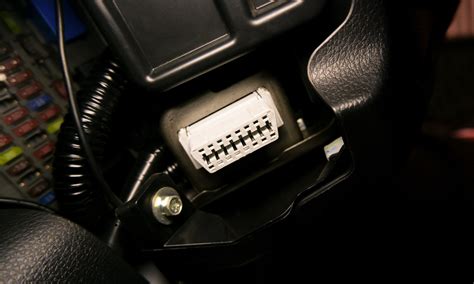

Nelle auto moderne, collegarsi alla centralina per effettuare una diagnosi è diventato estremamente semplice grazie alla diffusione della presa OBD2 (On-Board Diagnostics). Tuttavia, sulle auto più vecchiotte, dotate di sistemi di diagnosi più particolari, la procedura può risultare più problematica.
Per questi veicoli, esistono soluzioni economiche e accessibili che permettono di collegarsi via PC alle centraline Magneti Marelli IAW, comuni in quasi tutti i modelli a iniezione elettronica FIAT, Alfa Romeo e Lancia prodotti negli anni '90 e nei primi anni 2000 (come Uno, Tipo, Panda, Punto mk1, 500, 145/146, ecc.).
La procedura di collegamento richiede un investimento minimo, circa 30€, e può essere eseguita comodamente in garage.
Procedura di Collegamento e Diagnostica (Vecchie FIAT/Alfa Romeo/Lancia)
- Acquisto del Cavo: È necessario procurarsi un cavo basato sull'interfaccia VAG-COM KKL, facilmente reperibile online, solitamente a un costo di circa 30€ spedito.
- Installazione del Software: Sul PC è necessario installare un software di diagnostica. Un'ottima opzione gratuita e open-source è IAW Scan 2. Questo programma consente di monitorare i valori dei sensori, leggere gli errori memorizzati e attivare procedure di test della centralina.
- Installazione dei Driver: Il cavo OBD2-USB richiede l'installazione di driver specifici. Questa procedura è generalmente semplice: si collega il cavo al PC, si scaricano i driver da internet e si indica a Windows la cartella contenente i file. Per queste centraline datate, può essere utile impostare la latenza minima della porta seriale.
- Collegamento all'Auto: Una volta preparato il PC, si individua la presa di diagnosi a 3 pin sotto il cofano dell'auto. Si scollega la presa dallo spinotto originale, la si collega al cavo diagnostico e quest'ultimo viene poi collegato al positivo della batteria. L'accensione di un LED sul cavo indica il corretto funzionamento. La porta seriale installata dovrebbe essere riconosciuta dal sistema.
ecu Magneti Marelli IAW 48P2.31 testing on desktop
Una volta stabilita la connessione, i vari menu del software sono intuitivi e permettono di esplorare le funzionalità. Per scollegarsi, è sufficiente seguire la procedura guidata dal software, che richiederà lo spegnimento del veicolo.
Alternative Software e Considerazioni
MultiEcuScan rappresenta un'alternativa più completa a IAW Scan 2. Sebbene richieda l'acquisto di una licenza per sbloccare tutte le funzionalità, offre un supporto più ampio per una vasta gamma di veicoli, incluse auto moderne, e fornisce descrizioni più dettagliate degli errori. Per chi possiede più vetture del gruppo FIAT/Alfa Romeo/Lancia, l'investimento nella licenza di MultiEcuScan può essere giustificato.
È importante notare che, utilizzando IAW Scan 2, si consiglia di non utilizzare l'opzione per cancellare gli errori in centralina, poiché questa funzione potrebbe non essere completamente funzionante e, in alcuni casi, potrebbe causare il riavvio della centralina o persino mandarla in protezione, richiedendo lo scollegamento della batteria per il reset.
Problemi Comuni e Soluzioni nei Sistemi di Iniezione
I problemi legati ai sistemi di iniezione elettronica possono manifestarsi in vari modi, influenzando il funzionamento del motore e la sua efficienza. Tra questi:
- "Vuoti" o Oscillazioni di Potenza: Come discusso in alcune esperienze utente, "vuoti" o mancate accelerazioni possono dipendere sia dagli iniettori che dal riduttore di pressione del carburante. La pulizia degli iniettori può essere un primo passo risolutivo.
- Consumo di Carburante Elevato: Un aumento del consumo può essere legato a iniettori sporchi o malfunzionanti, così come a problemi di mappatura della centralina. Dopo interventi di pulizia, è consigliabile ricalcolare il consumo effettivo.
- Minimo Irregolare: L'oscillazione del regime minimo, specialmente con carichi elettrici elevati (aria condizionata, fari, ecc.), può avere diverse cause. Tra queste, una mappatura errata della centralina GPL, un filtro GPL sporco, o problemi legati alla gestione elettronica del motore a benzina.
- Problemi all'Acceleratore: Difficoltà nella discesa del regime dell'acceleratore, a volte accompagnata dall'accensione della spia avaria motore, può essere risolta con la sostituzione degli iniettori.
- Cigolii e Rumori Anomali: Un cigolio, simile a quello delle cinghie usurate, potrebbe indicare un malfunzionamento di una valvola in aspirazione d'aria o, in casi più complessi, un circuito dell'olio con pressione troppo elevata che influisce sulla tenuta degli anelli di tenuta sull'albero motore.
Gestione e Mappatura dei Sistemi GPL
Per i veicoli convertiti a GPL, la mappatura della centralina specifica per questo carburante è cruciale per un funzionamento ottimale. Molti installatori, talvolta, utilizzano mappature di base che non sono perfettamente calibrate per ogni singolo veicolo, portando a problemi come il minimo instabile.
In questi casi, l'acquisto di un cavo di diagnosi specifico per la centralina GPL (ad esempio, per sistemi BRC Sequent) e l'uso del relativo software permettono di intervenire direttamente sulla mappatura. Modifiche al regime minimo e all'anticipo di accensione nella mappa possono risolvere efficacemente molti problemi. Tuttavia, è importante sottolineare che la mappatura può essere complessa e richiede una buona comprensione del funzionamento del sistema. È consigliabile salvare una copia della mappa originale prima di apportare qualsiasi modifica.
Per la mappatura dei sistemi GPL, è fondamentale utilizzare il software corretto e, in alcuni casi, assicurarsi che tutti i collegamenti necessari, come quello del sensore MAP, siano effettuati correttamente. La procedura può variare a seconda della versione della centralina GPL (es. Sequent 24 my07) e del software utilizzato. A volte, il cavo di diagnosi potrebbe necessitare di configurazioni specifiche (es. 3 o 4 pin) per accedere a tutte le funzionalità di mappatura.
Considerazioni sull'Acquisto di Componenti Usati
Quando si valuta l'acquisto di un motore o di componenti usati, come gli iniettori, è prudente considerare lo stato di conservazione. Un motore i.e. smontato da un'auto demolita e funzionante, sebbene possa richiedere adattamenti, offre un punto di partenza potenzialmente più affidabile se non è stato esposto agli agenti atmosferici per lunghi periodi e ha un chilometraggio documentato o ragionevole. La verifica della leggibilità dei codici identificativi sul monoblocco, anche se parzialmente illeggibili vicino al filtro olio, è un dettaglio importante da non trascurare.
In conclusione, il sistema di iniezione elettronica e i suoi componenti, come gli iniettori, sono essenziali per l'efficienza, le prestazioni e il controllo delle emissioni dei veicoli moderni. La comprensione del loro funzionamento e la disponibilità di strumenti diagnostici accessibili rendono la manutenzione e la risoluzione dei problemi più gestibili, anche per gli appassionati.
