Guida Completa alla Costruzione di un'Automobile Intelligente con Arduino

L'innovazione nel campo della robotica e dell'elettronica ha aperto nuove frontiere per la creazione di sistemi complessi, accessibili anche agli hobbisti e agli studenti. Tra questi, i progetti legati alle smart car, o automobili intelligenti, rappresentano un campo di studio e sperimentazione particolarmente fertile. Questi sistemi uniscono la passione per la robotica, la meccanica, l'elettronica e la meccatronica, offrendo la possibilità di costruire prototipi che, partendo da una struttura semplice, possono evolvere in dispositivi sempre più sofisticati.

Questo articolo si propone di guidare il lettore nella realizzazione di un'automobile con funzionalità avanzate, basata sulla nota piattaforma Arduino. L'obiettivo è esplorare come integrare Arduino con sensori e attuatori per creare un veicolo autonomo, capace di interagire con l'ambiente circostante e, in prospettiva, essere controllato anche da remoto. La smart car diventa così un ponte tra l'ambiente fisico e quello elettrico digitale, sfruttando le interazioni tra input e output, tra sensori e attuatori, per un controllo di sistema efficace e intuitivo.

Arduino: Il Cuore Pulsante della Smart Car

La scheda Arduino è una piattaforma elettronica programmabile ampiamente utilizzata sia da programmatori esperti che da hobbisti, studenti, makers e progettisti elettronici. Nata presso l’IDII (Istituto di Interaction Design di Ivrea), Arduino ha abbracciato fin da subito la filosofia dell'Open Source. Questo significa che sia l'ambiente di sviluppo (IDE), le librerie, i codici di base che gli schemi elettrici delle board sono totalmente open source, ponendosi nell'ambito dell'Open Source Hardware e dell'Open Source Software.

Il prototipo di smart car che andremo a costruire sfrutta le potenzialità di Arduino per arricchire le proprie funzionalità attraverso la programmazione della scheda e l'implementazione di moduli sensori, ottimizzando l'interazione del veicolo con l'ambiente circostante. In particolare, una smart car può essere equipaggiata con un modulo Bluetooth per il controllo da remoto degli spostamenti, inclusi il monitoraggio della direzione e del verso, e l'impostazione di funzioni avanzate come il rilevamento di ostacoli e l'inseguimento di una linea.

Il cuore di molte implementazioni Arduino, come l'Arduino UNO, è il microcontrollore ATmega328. Questo minicomputer integra un microprocessore da 16 MHz, una memoria RAM da 2 kB, e una memoria programma flash di 32 kB. La memoria flash mantiene il suo stato anche in assenza di alimentazione, il che significa che una volta caricato un programma sulla scheda, esso rimane memorizzato e disponibile fino a quando non ne viene caricato un altro. Il microcontrollore include anche i relativi bus e il software di bootstrap, ovvero il bootloader, che è il software di inizializzazione del microprocessore e il programma di gestione della connessione USB, che permette di collegare la scheda al computer per alimentarla e programmarla.

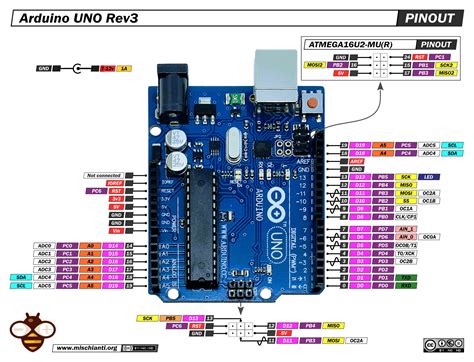

I connettori della scheda Arduino collegano i pin del microcontrollore con l'esterno e l'alimentazione. I pin sono numerati, con i pin digitali che vanno da 0 a 13 e quelli analogici da A0 ad A5. Questa configurazione offre una vasta gamma di possibilità per collegare sensori e attuatori, consentendo un'elevata flessibilità nella progettazione di sistemi interattivi.

Il Movimento: Motori e Driver di Controllo

Quando si progetta un sistema che prevede il movimento, come una smart car, è fondamentale avere uno schema cinematico chiaro. Questo schema fornisce indicazioni sul flusso del moto, ad esempio da dove entra la potenza motrice e come viene trasmessa dall'albero motore alla ruota. Le domande principali da porsi sono: quanti motori sono necessari per realizzare il progetto? Come viene trasmesso il moto dal motore alle ruote?

Il Motore a Corrente Continua (DC)

Il componente basilare per generare il moto in un sistema è il motore a corrente continua (DC). Questi motori sono tipicamente utilizzati in applicazioni prototipali e in ambito hobbistico, dove i valori di tensione e corrente sono relativamente bassi. Un motore DC è dotato di due morsetti e viene solitamente alimentato da una batteria a 5V; basta applicare una tensione per metterlo in rotazione.

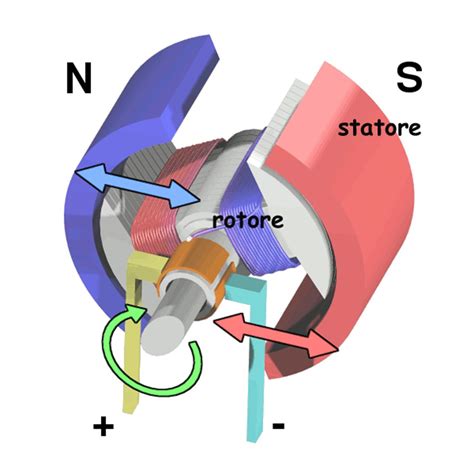

All'interno di un motore DC, è presente una coppia di magneti permanenti orientati con polarità opposta, situati sul corpo cilindrico del motore. Sull'asse, è presente un'elettrocalamita libera di ruotare, alimentata tramite spazzole. Quando viene applicata una tensione ai morsetti, l'elettrocalamita si magnetizza e tende a ruotare per allineare i suoi due poli con quelli opposti dei magneti permanenti. Ogni mezzo giro, le spazzole invertono la polarità dell'elettrocalamita allineata con il magnete, garantendo che l'asse continui a ruotare finché il motore riceve corrente. Questo meccanismo consente al motore di generare un movimento continuo.

Il Driver Motore L298N

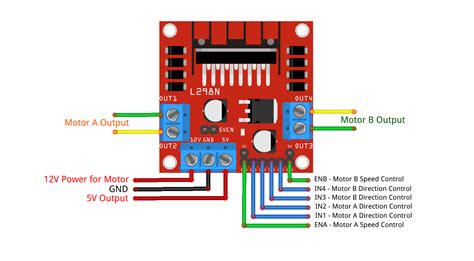

Per controllare i motori DC con Arduino, è necessario un driver motore. Nel nostro prototipo, si utilizza una scheda di controllo motori basata sul driver Dual H-Bridge L298N. Questo modulo trova applicazione nel pilotare motori elettrici DC e motori passo-passo bipolari. Costruttivamente, il modulo è composto da due connettori laterali, cui vengono collegati i motori, e da connettori frontali per l'alimentazione e le connessioni logiche. Le sue dimensioni notevolmente piccole (43 x 43 x 28 mm) e il peso di soli 25 grammi lo rendono estremamente compatto e ideale per progetti su scala ridotta.

Ciascun ponte H del driver L298N può essere abilitato o disabilitato tramite il relativo piedino di enable (EnA ed EnB) per controllare e gestire due motori DC a spazzole o un motore passo-passo a quattro fasi, direttamente da Arduino o altri microcontrollori. Le connessioni in1, in2, in3 e in4 servono per la gestione degli stati dei motoriduttori. I piedini di enable attivano/disattivano (HIGH/LOW) i motori A e B e, se connessi a una porta PWM (Pulse Width Modulation), ne controllano anche la velocità.

Attraverso il modulo L298N è possibile ottenere un discreto livello di controllo sui numeri di giri agendo sul tempo di attivazione tramite la tecnica PWM sulle porte EnA ed EnB. Questo permette di controllare anche la tensione erogata a ciascuno dei due motori, compensando eventuali differenze di efficienza. Invertendo il collegamento dei due morsetti nei rispettivi output (Output A e Output B), si modificano i versi di rotazione dei motori, poiché sia Arduino che il driver L298N determinano il senso di marcia. Sia la velocità che il senso di marcia possono essere modificati e regolati in base alle condizioni dettate dal codice caricato su Arduino.

I collegamenti laterali di enable (EnA ed EnB) e gli input logici (in1, in2, in3, in4) sono essenziali per abilitare e gestire i motori. Gli output A e output B sono i collegamenti che permettono l'alimentazione dei due motoriduttori che forniscono il moto alla smart car. È importante notare che il Motor Drive L298N è in grado di funzionare a 12V o 5V, ma non deve mai ricevere entrambe le tensioni contemporaneamente. Per l'alimentazione, si può utilizzare una batteria ricaricabile a 12V o un powerbank da 5V, a seconda delle specifiche del progetto e dei componenti.

Sensori per l'Autonomia: Il KY-032 e Oltre

Per dotare la nostra smart car di capacità autonome, è fondamentale integrare sensori che le permettano di percepire l'ambiente circostante. Un esempio chiave è il sensore infra-rossi KY-032 Obstacle Avoidance Sensor Module.

Il Sensore a Infrarossi KY-032

Il sensore KY-032 è un sensore digitale in grado di inviare e ricevere un segnale IR, utile al fine di rilevare la presenza di ostacoli. Questo sensore è cruciale per permettere all'auto di "vedere" e reagire agli impedimenti sul suo percorso.

Il sensore KY-032 è dotato di due potenziometri che permettono di regolare la frequenza e la distanza di rilevamento. La calibrazione di questi potenziometri richiede pazienza e precisione per massimizzare l'accuratezza del sensore. Non bisogna avere fretta in questa fase, in quanto una regolazione ottimale è fondamentale per il corretto funzionamento delle funzioni di evitamento ostacoli.

Per collegare il sensore KY-032, è sufficiente collegarlo a un pin digitale di Arduino, ad esempio il pin digitale 13. Il Motor Drive L298N utilizzerà i pin 2, 4, 5 e 9 per gestire l'avvio e la velocità dei motori.

Prospettive Future: Ultrasuoni e Bluetooth

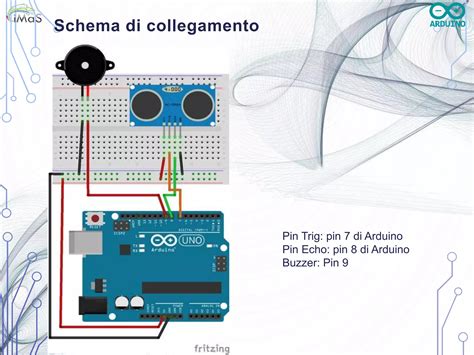

Oltre al sensore IR, una smart car può essere arricchita con altri tipi di sensori per espandere le sue funzionalità. Ad esempio, un sensore a ultrasuoni (come il HC-SR04) può essere impiegato per misurazioni più precise della distanza e per applicazioni come un assistente di parcheggio intelligente. Tali sensori inviano onde sonore e calcolano la distanza basandosi sul tempo che impiegano le onde a tornare indietro dopo aver colpito un ostacolo.

Per un controllo ancora più avanzato, l'integrazione di un modulo Bluetooth (come l'HC-05 o HC-06) consente il controllo da remoto della smart car. Questo permette di inviare comandi wireless da uno smartphone o da un altro dispositivo Bluetooth, gestendo la direzione, la velocità e attivando funzioni specifiche come il rilevamento di ostacoli o l'inseguimento di linea. Un modulo Bluetooth può essere collegato ai pin seriali di Arduino per la comunicazione.

Il progetto di una smart car mira a essere il più possibile ricettivo nei confronti di stimoli sensoriali, il tutto in un ambiente altamente integrato grazie al fatto che in una board come Arduino, tutti i componenti sono integrati in un chip e con un bassissimo consumo di energia.

Programmazione della Smart Car con l'IDE di Arduino

La fase software è cruciale per dare "vita" alla nostra smart car. Per prima cosa, è necessario installare l'IDE (Integrated Development Environment) di Arduino, un ambiente di sviluppo integrato totalmente open source, progettato per funzionare su diversi sistemi operativi come Linux, Windows e Mac OS. Una volta completata l'installazione, si può collegare la scheda Arduino al computer tramite USB per terminare la configurazione dei driver.

All'interno del microcontrollore Arduino è precaricato il bootloader, un software che permette di caricare i programmi (chiamati "sketch") sulla scheda. Questi sketch, con estensione .ino, contengono le istruzioni che Arduino eseguirà.

Struttura del Codice Base

Il codice per l'Auto IR, pur non essendo complesso, si basa su principi fondamentali della programmazione. Ogni sketch Arduino è composto da due blocchi principali:

• void setup(): Questo blocco contiene le istruzioni di configurazione che vengono eseguite una sola volta all'accensione della scheda. Qui si definiscono i pin come input o output, si inizializzano i sensori o i moduli, e si impostano le comunicazioni seriali.
• void loop(): Questo è il blocco del programma principale, che viene eseguito ciclicamente all'infinito, finché la scheda non viene resettata tramite il pulsante di reset o l'alimentazione non viene interrotta. È qui che si implementa la logica di controllo della smart car, leggendo i dati dai sensori e comandando gli attuatori.

I blocchi di programma sono racchiusi in parentesi graffe {}. La funzione digitalWrite() è fondamentale per la gestione dei segnali digitali, consentendo la variazione dello stato di un pin tra HIGH (alto, ad esempio 5V) e LOW (basso, ad esempio 0V), comandando così attuatori come i motori.

Logica di Rilevamento Ostacoli

Nel caso di un'Auto IR che si guida da sola, il codice si basa tipicamente su 3 variabili che rilevano un determinato dato dal sensore KY-032. Queste variabili sono gestite in un ciclo if/else annidato. A ogni livello, il codice controlla che il valore della prima variabile sia 0 (indicando, ad esempio, l'assenza di un ostacolo) per compiere una determinata serie di azioni, per poi verificare se la variabile successiva è sempre a 0. Il ciclo si ripete all'infinito e ogni volta che il valore rilevato è 1 (presenza di un ostacolo), l'Auto IR esegue delle azioni per evitarlo.

Il rilevamento è compito dello stesso sensore per verificare la presenza di ostacoli. In questo caso, il codice richiama funzioni predefinite come Stop per fermarsi, Right e Left per girare a destra o sinistra, e Back e Go per andare indietro o avanti.

Prendiamo ad esempio la funzione Right. Al suo interno, si troveranno due chiamate a digitalWrite. Una attiverà una ruota con HIGH nel senso di marcia, mentre l'altra ruota con LOW la farà girare nel senso opposto, consentendo al veicolo di sterzare. Questo approccio è un ottimo punto di partenza per un progetto finale e più complesso, dimostrando come semplici principi di programmazione possano tradursi in comportamenti autonomi.

// Esempio semplificato di codice per Arduino// Inizializzazione dei pin per il Motor Driver L298Nconst int enA = 9; // Enable per il Motore A (PWM per la velocità)const int in1 = 2; // Input 1 per il Motore Aconst int in2 = 4; // Input 2 per il Motore Aconst int enB = 10; // Enable per il Motore B (PWM per la velocità) - Esempio, nel testo era 9const int in3 = 5; // Input 3 per il Motore Bconst int in4 = 11; // Input 4 per il Motore B - Esempio, nel testo era 9// Pin per il sensore KY-032const int irSensorPin = 13; // Pin digitale per il sensore IRvoid setup() { // Configura i pin del motore come output pinMode(enA, OUTPUT); pinMode(in1, OUTPUT); pinMode(in2, OUTPUT); pinMode(enB, OUTPUT); pinMode(in3, OUTPUT); pinMode(in4, OUTPUT); // Configura il pin del sensore IR come input pinMode(irSensorPin, INPUT); // Inizializza la comunicazione seriale per il debug Serial.begin(9600); Serial.println("Avvio Smart Car...");}void loop() { int obstacleDetected = digitalRead(irSensorPin); // Leggi lo stato del sensore IR if (obstacleDetected == HIGH) { // Ostacolo rilevato Serial.println("Ostacolo rilevato! Fermo."); Stop(); delay(500); // Piccola pausa TurnRight(); // Prova a girare a destra delay(1000); // Gira per un secondo obstacleDetected = digitalRead(irSensorPin); // Rileggi per vedere se l'ostacolo è ancora presente if (obstacleDetected == HIGH) { // Se l'ostacolo è ancora presente dopo aver girato a destra Serial.println("Ostacolo ancora presente. Giro a sinistra."); Stop(); delay(500); TurnLeft(); // Prova a girare a sinistra delay(1000); obstacleDetected = digitalRead(irSensorPin); // Rileggi if (obstacleDetected == HIGH) { // Se l'ostacolo è ancora presente Serial.println("Ostacolo bloccante. Vado indietro."); Stop(); delay(500); GoBack(); // Vado indietro delay(1500); } } } else { // Nessun ostacolo, procedi Serial.println("Nessun ostacolo. Vado avanti."); GoForward(); }}// Funzioni di controllo del movimentovoid GoForward() { digitalWrite(in1, HIGH); digitalWrite(in2, LOW); digitalWrite(in3, HIGH); digitalWrite(in4, LOW); analogWrite(enA, 200); // Velocità del motore A analogWrite(enB, 200); // Velocità del motore B}void GoBack() { digitalWrite(in1, LOW); digitalWrite(in2, HIGH); digitalWrite(in3, LOW); digitalWrite(in4, HIGH); analogWrite(enA, 150); analogWrite(enB, 150);}void TurnRight() { digitalWrite(in1, HIGH); // Motore A avanti digitalWrite(in2, LOW); digitalWrite(in3, LOW); // Motore B indietro (o fermo per un giro più stretto) digitalWrite(in4, HIGH); analogWrite(enA, 180); analogWrite(enB, 180);}void TurnLeft() { digitalWrite(in1, LOW); // Motore A indietro digitalWrite(in2, HIGH); digitalWrite(in3, HIGH); // Motore B avanti digitalWrite(in4, LOW); analogWrite(enA, 180); analogWrite(enB, 180);}void Stop() { digitalWrite(in1, LOW); digitalWrite(in2, LOW); digitalWrite(in3, LOW); digitalWrite(in4, LOW); analogWrite(enA, 0); // Fermo i motori analogWrite(enB, 0);}

Questo esempio mostra una logica di base per l'evitamento degli ostacoli. Se un ostacolo viene rilevato (obstacleDetected == HIGH), la macchina si ferma, tenta di girare a destra. Se l'ostacolo è ancora presente, tenta di girare a sinistra. Se anche questo tentativo fallisce, la macchina va indietro. Altrimenti, se nessun ostacolo è rilevato, la macchina procede in avanti. Le funzioni GoForward(), GoBack(), TurnRight(), TurnLeft() e Stop() implementano le azioni di movimento utilizzando digitalWrite() e analogWrite() per controllare direzione e velocità dei motori. analogWrite() è usata sui pin enA e enB che sono abilitati PWM, per variare la velocità dei motori.

Accessori e Possibilità di Espansione

La fase di progettazione di un sistema con Arduino viene resa più fluida grazie all'utilizzo di "shield". Gli shield sono schede accessorie che possono essere impilate sopra la scheda Arduino, espandendo le sue funzionalità senza la necessità di complessi cablaggi. Ad esempio, l'Arduino Motor Shield è un classico esempio che permette di controllare e pilotare due motori in modo indipendente, con la capacità di ruotare in entrambi i versi di rotazione senza dover invertire la tensione di alimentazione.

Il costo per un progetto base come l'Auto IR si aggira intorno ai 25€, un prezzo accessibile per iniziare a esplorare il mondo della robotica con Arduino. Le possibilità di espansione sono praticamente infinite, permettendo di aggiungere ulteriori sensori (sensori di linea, sensori di gas, sensori di temperatura), moduli di comunicazione (Wi-Fi, GSM/GPRS), o display per visualizzare informazioni.

Progetti Avanzati: Controllo Remoto e Assistenti di Parcheggio

Con l'aggiunta di un Arduino Uno R4 WiFi e un Arduino Motor Shield, è possibile realizzare un robot telecomandato che utilizza il protocollo di messaggistica MQTT (Message Queuing Telemetry Transport) per il controllo. MQTT è un protocollo robusto, ideale per l'Internet delle Cose (IoT), che consente una comunicazione efficiente tra il robot e un'applicazione di controllo, anche da remoto. La parte elettrica è relativamente semplice, richiedendo il collegamento di pochi elementi chiave.

Un altro esempio di applicazione pratica è la creazione di un assistente di parcheggio intelligente fai da te. Questo progetto sfrutta un Arduino Nano, un sensore a ultrasuoni, strisce LED e dispositivi Shelly per guidare un'auto in spazi stretti con scarsa visibilità. L'obiettivo è parcheggiare in sicurezza evitando ostacoli come muri o aiuole.

Il sistema prevede un semaforo a LED che segnala quando l'auto è troppo vicina a un muro e strisce LED che illuminano gli ostacoli. L'automazione delle luci può essere gestita tramite dispositivi Shelly, che permettono il controllo da smartphone e la configurazione di automazioni. La programmazione dell'Arduino Nano gestisce la logica del semaforo basandosi sui dati del sensore a ultrasuoni. La struttura del semaforo e il posizionamento delle strisce LED possono essere progettati con software CAD come Fusion 360 e realizzati tramite stampa 3D o profili in alluminio.

L'assemblaggio finale e i test sono cruciali per garantire il corretto funzionamento del sistema. Regolare le impostazioni della distanza per il sensore a ultrasuoni è fondamentale per assicurare che il sistema segnali al momento giusto. Questo tipo di progetto dimostra come la tecnologia semplice e accessibile possa risolvere problemi quotidiani in modo divertente e pratico, rendendo il mondo della robotica e dell'automazione alla portata di tutti.
