L'autoradio CD30 MP3, presente su molti modelli Opel Zafira, in particolare quelli prodotti a partire dal 2006, è un componente fondamentale dell'impianto audio di serie. Comprendere le sue caratteristiche e le possibilità di integrazione con sistemi audio aftermarket è essenziale per gli appassionati che desiderano migliorare la qualità del suono all'interno del proprio veicolo. Questa guida dettagliata esplorerà le specifiche tecniche del CD30 MP3, le opzioni per collegare amplificatori e subwoofer, e le considerazioni pratiche per l'aggiornamento dell'impianto audio.
Il Cuore del CD30 MP3: Potenza e Amplificazione
Il finale della CD30 MP3, specialmente la versione "vecchio tipo" con 6 tasti, è tipicamente il TDA7375 in un box Multiwatt 15V della ST Microelectronics. Questo componente è specificato per una potenza massima di 2x40 Watt su 4 Ohm. Tuttavia, è cruciale notare che per erogare tale potenza, il chip richiede un'alimentazione di 50 Volt. Poiché il CD30 MP3 (sia la versione a 6 che a 9 tasti) non è dotato di un survoltore per lo stadio finale, come invece avviene negli amplificatori esterni, la potenza effettiva si riduce notevolmente. A motore acceso, con un'alimentazione di 14,4 Volt, la potenza erogata si attesta a circa 4x7 Watt su 4 Ohm, con una distorsione armonica totale (THD) del 10%. Questo livello di distorsione è percepibile e potenzialmente dannoso sia per il finale stesso che per gli altoparlanti.
Differenza del suono tra serie e parallelo
Una precisazione importante è che nella CD30 MP3 possono essere presenti due TDA 7375, collegati con gli ingressi a ponte. In questo scenario, la massima potenza erogata potrebbe arrivare a 2 x 20 Watt con l'1% di distorsione a 14,4 V per ciascun canale, per un totale di 4 x 20 Watt, come si desume dai diagrammi nel datasheet. Sebbene 4x20 Watt sia un miglioramento significativo rispetto a 4x7 Watt, la differenza in termini di "ascolto come Cristo comanda" rimane marginale per un audiofilo. È probabile che la potenza allo 0,1% di distorsione (il livello limite convenzionale) non superi i 14/15 Watt per canale. Per chi cerca una qualità sonora superiore, la soluzione non risiede nell'incremento di questi pochi Watt, ma piuttosto nell'integrazione di un sistema di amplificazione esterno.
Collegamento di un Amplificatore Esterno: Requisiti e Soluzioni
L'idea di collegare un amplificatore e, eventualmente, un subwoofer al CD30 MP3 senza sostituire l'autoradio di serie è del tutto realizzabile e rappresenta un'opzione popolare per migliorare l'audio. Per fare ciò, l'amplificatore deve possedere ingressi "speaker level" (o ad alto livello) per accettare il segnale direttamente dalle uscite delle casse dell'autoradio.
In alternativa, è possibile utilizzare un adattatore di impedenza o un processore di segnale digitale (DSP). Quest'ultimo è particolarmente utile se si desidera ottenere una qualità audio superiore e un controllo più preciso sul suono, soprattutto se si dispone di un sistema di navigazione integrato. Dispositivi come il Cleansweep o l'Alpine Vehicle Hub, o prodotti di Audiocontrol, possono convertire il segnale di alto livello in un segnale di basso livello (RCA) pulito e privo di disturbi, ideale per gli amplificatori aftermarket. Il Cleansweep, in particolare, è una scelta sensata se si ha il navigatore di serie, in quanto permette di "pulire" il segnale audio prima dell'amplificazione.

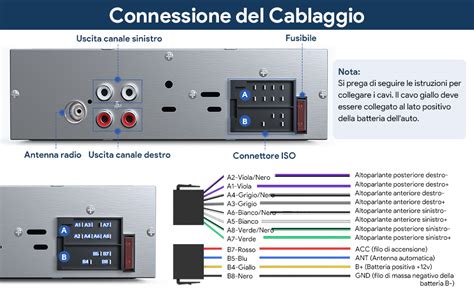

Un aspetto cruciale per l'installazione di un amplificatore è la disponibilità del pin "AR" (o remote) sulla radio CD30 MP3. Questo pin serve a fornire il segnale di accensione/spegnimento all'amplificatore, permettendogli di attivarsi solo quando l'autoradio è accesa. Per verificare la presenza di questo pin, è necessario smontare la radio e consultare lo schema elettrico o la serigrafia sul connettore. Molti utenti hanno riportato successo nell'installazione seguendo questa procedura, senza riscontrare disturbi o fruscii nel suono finale.
Considerazioni sull'Installazione di un Subwoofer
L'obiettivo di molti è aggiungere un subwoofer nel cofano mantenendo momentaneamente le casse e i tweeter originali, con l'intenzione di sostituirli in futuro. Questo è un approccio comune e valido per migliorare la resa delle basse frequenze senza un investimento iniziale eccessivo. Un amplificatore dedicato al subwoofer, con le caratteristiche sopra descritte (ingressi speaker level o utilizzo di adattatore/DSP), è il componente chiave.
Un esempio di configurazione di successo include un ampli Alpine abbinato a un sub Hertz da 1200W, come riportato da un utente con una Astra GTC. Questo dimostra che, anche con l'autoradio di serie, è possibile ottenere risultati notevoli in termini di potenza e qualità del basso.
Per quanto riguarda il box per il subwoofer, anche dimensioni relativamente contenute possono offrire prestazioni eccellenti. Ad esempio, un calcolo per una cassa bass reflex ha dimostrato una risposta già a 35Hz con un volume di soli 25 litri. Questo è un vantaggio per chi ha spazi limitati nel bagagliaio della Zafira.
Il Codice di Attivazione e la Porta AUX: Risposte ai Dubbi Comuni
Un timore diffuso tra gli utenti è la necessità di un codice di attivazione dopo aver scollegato l'autoradio. È importante chiarire che, generalmente, scollegare e ricollegare la radio CD30 MP3 non richiede la riprogrammazione con il codice Car Pass. Questo codice, fornito con il libretto di circolazione, uso e manutenzione e quello dei tagliandi, è principalmente destinato ai meccanici Opel per interventi specifici sull'auto. Pertanto, si può procedere allo smontaggio per le verifiche del caso senza preoccupazioni immediate di blocco.
Un altro punto di discussione riguarda la presenza della porta AUX IN. Non tutte le CD30 MP3 dispongono di questa funzionalità. Alcuni utenti hanno segnalato la presenza della voce "EXT. IN VOL." nelle impostazioni audio, indicando la possibilità di regolare il volume dell'ingresso esterno, come un telefono. Tuttavia, la presenza di questa voce nelle impostazioni non garantisce automaticamente l'esistenza fisica del jack AUX.

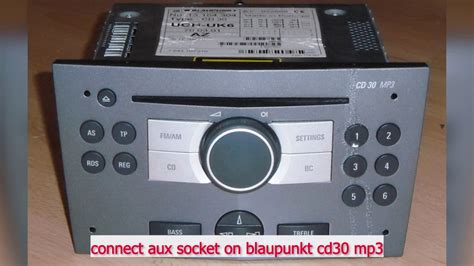

Le differenze tra le versioni della CD30 MP3 sono spesso legate al produttore. Le autoradio CD30 MP3 Blaupunkt hanno solitamente 6 tasti per memorizzare le stazioni, mentre le Grundig ne hanno 9. Per la CD30 "normale" (non MP3), la Blaupunkt potrebbe avere la fessura per il CD in alto sopra il pomello del volume, e la Grundig sotto. In generale, i modelli più recenti (dal 2007 in poi) tendono a essere Grundig.
Un utente che ha smontato la propria radio e ha scoperto che era una Grundig, ha concluso di non avere l'AUX. Tuttavia, è stato suggerito che se la CD30 MP3 è una Delphi Grundig con numero 13255553, l'AUX dovrebbe essere presente. In ogni caso, è possibile verificare premendo in sequenza il tasto FM, che dovrebbe commutare tra AM, FM e AUX se l'ingresso è disponibile.

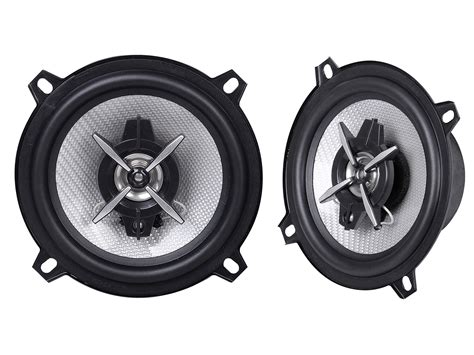

Upgrade delle Casse e Altoparlanti
Se si decide di migliorare l'intero sistema audio, compresa la sostituzione delle casse e dei tweeter originali, si otterranno miglioramenti significativi nella qualità del suono. Anche senza spendere cifre esorbitanti, il passaggio a altoparlanti aftermarket di buona qualità può fare una grande differenza, specialmente se abbinato a un amplificatore esterno. Le casse originali, con i 20 Watt per canale disponibili (al netto della distorsione), sono limitate nelle loro prestazioni.
L'idea di separare lo stadio finale e di survoltarlo per aumentare la potenza direttamente dall'autoradio è un'idea intrigante per gli esperti, ma molto complessa e sconsigliata per un'installazione "plug and play". Richiederebbe una revisione profonda della sezione dei cavi di alimentazione e una competenza tecnica avanzata.
Considerazioni Finali per un Audio Migliorato
In definitiva, l'autoradio CD30 MP3 della Opel Zafira, pur non essendo un'unità ad alte prestazioni audiofilo di per sé, offre una solida base per un upgrade significativo dell'impianto. La chiave per un miglioramento sostanziale risiede nell'introduzione di componenti esterni come amplificatori e subwoofer, gestiti da adattatori di impedenza o DSP per garantire un segnale pulito e potente. La verifica del pin remote e l'esplorazione delle opzioni AUX IN sono passaggi fondamentali prima di procedere con l'installazione. Un investimento graduale, partendo dal subwoofer e poi estendendo l'upgrade alle casse, può portare a un'esperienza sonora notevolmente superiore all'interno della propria Zafira.
