La Fiat Panda di seconda generazione, lanciata nell'autunno del 2003, ha rappresentato un'importante evoluzione per il modello, introducendo una nuova piattaforma e rendendo disponibile l'auto esclusivamente nella versione a cinque porte. Questo modello ha ottenuto un significativo riconoscimento, essendo stato nominato la migliore auto europea l'anno successivo al suo lancio. Un aspetto che ha contribuito al suo successo è stata l'introduzione della popolare versione Cross e di una variante sportiva da 100 CV, ampliando l'offerta e le capacità del veicolo. La produzione di questa generazione, con codice carrozzeria 169, si è estesa dal 2003 al 2012, comprendendo quindi il modello 2005 oggetto di questa trattazione. Comprendere il cablaggio e lo schema elettrico, in particolare per i fanali posteriori, è fondamentale per la manutenzione e la risoluzione dei problemi di un veicolo come la Panda Cross 4x4 del 2005.
I sistemi elettrici dei veicoli moderni, come la Fiat Panda, sono complessi e paragonabili a veri e propri computer. Essi possono variare notevolmente in base a marca, modello, anno di produzione e allestimento. Le case automobilistiche aggiornano costantemente i loro veicoli, e di conseguenza, i dettagli specifici del cablaggio e della gestione elettronica possono presentare differenze. Per questo motivo, anche se una lampada funziona correttamente, la centralina del veicolo potrebbe interpretarla come guasta e segnalare un errore sul cruscotto, un limite del sistema elettronico del veicolo piuttosto che un difetto del componente.
Panoramica del Sistema Elettrico e delle Scatole Portafusibili
Per la Fiat Panda di seconda generazione, incluse le versioni Cross, le scatole dei fusibili sono collocate in due aree principali: all'interno dell'abitacolo e nel vano motore. Queste unità proteggono i vari circuiti elettrici da sovraccarichi, garantendo il corretto funzionamento di tutti i componenti, compresi i fanali posteriori.
Scatola Portafusibili Interna all'Abitacolo
La scatola dei fusibili all'interno dell'abitacolo si trova sul lato del conducente, specificamente dietro il rivestimento del cruscotto. Per accedervi, è necessario allentare le viti di fissaggio indicate come (1) e (2). Questa scatola è suddivisa in due pannelli principali, identificati come -A- e -B-. Per facilitare la rimozione e la sostituzione dei fusibili, è presente anche una pinzetta apposita (3).
Pannello -A- (Esempio di Accesso e Schema)
Il pannello -A- ospita fusibili per diverse funzioni importanti. L'accesso a questi fusibili richiede la rimozione del rivestimento come descritto. Di seguito è riportato lo schema dei fusibili contenuti in questo pannello:
- F31: Luci di retromarcia - 7,5 A
- F35: Impianto audio - 7,5 A
- F37: Luci di stop - 10 A
- F41: Specchietti esterni riscaldati - 7,5 A
- F45: Sedili riscaldati - 25 A
- F46: Tetto apribile - 20 A
- F49: Climatizzatore, sensore acqua filtro carburante, centralina sistema controllo pressione pneumatici - 7,5 A
- F50: Airbag - 10 A
- F51: Quadro strumenti, unità di comando multifunzionale - 7,5 A
- FA: Vuoto
- FB: Vuoto
È fondamentale notare che per le luci di stop, il fusibile di riferimento è l'F37 da 10 A. Questo fusibile è cruciale per il funzionamento delle luci di arresto posteriori e del "terzo stop".
Pannello -B- (Vista Generale e Mappa)
Il pannello -B- gestisce un altro set di componenti elettrici, anch'esso situato all'interno dell'abitacolo e protetto dalla stessa unità.
- F12: Faro destro - Anabbagliante - 10 A
- F13: Faro sinistro - Anabbagliante - 10 A
- F38: Chiusura centralizzata - 20 A
- F39: Climatizzatore, impianto audio, presa diagnostica, unità di comando multifunzionale, telefono, unità di comando del sistema di controllo della pressione dei pneumatici - 10 A
- F40: Riscaldamento lunotto posteriore - 30 A
- F43: Tergicristalli e lavavetri - 30 A
- F47: Alzacristalli elettrici - 20 A
- F48: Attuatore alzacristalli elettrici - 20 A
- F52: Motore tergicristallo posteriore - 15 A
- F53: Sistema lavavetri posteriore, lavavetri - 15 A

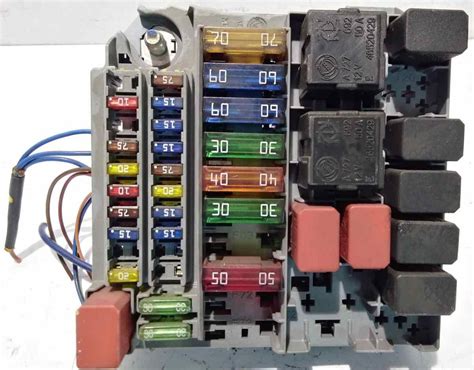

Scatola Portafusibili nel Vano Motore
L'unità nel vano motore si trova vicino alla batteria. Per accedere ai fusibili e ai relè in questa scatola, è necessario allentare i due fermi identificati come A e B. A seconda dell'anno di produzione, esistono due configurazioni principali per questa scatola. La Fiat Panda Cross 4x4 del 2005 rientra nei "Modelli fino al 2007" per quanto riguarda la configurazione della scatola fusibili nel vano motore.
Dove si trova la scatola dei fusibili interna nella Fiat Panda III Cross (2012 – 2016) - Trova la...
Tipo 1: Modelli a partire dall'anno di produzione 2007 (per completezza informativa)
Questa configurazione è tipica per i modelli più recenti, dal 2007 in poi.
Schema Fusibili:
- Compressore dell'aria condizionata - 7,5 A
- Luci abbaglianti - 15 A
- Clacson - 15 A
- Dispositivo di comando del rimorchio - 15 A
- Dispositivo di comando del motore - 7,5 A
- Centralina ABS / ESP - 20 A
- Fendinebbia - 15 A
- Pompa benzina
- Lavafari - 20 A
- Cambio - 15 A
- Controllore iniezione gas o Non utilizzato - 20 A
- Comando motore, cambio - 7,5 A
- Servosterzo elettrico - 10 A
- ABS, luci di stop - 7,5 A
- Ventola motore - 40 A
- Cruscotto - 70 A
- ABS / ESP - 40 A
- Servosterzo elettrico - 60 A
- Ventola di raffreddamento motore - 30 A
- Selespeed - 30 A
- Interruttore di accensione - 20 A
- Non utilizzato
- Non utilizzato
- Scatola fusibili n. 2 nel vano passeggeri - 30 A
- Compressore climatizzatore / gestione motore - 15 A
- Gestione motore - 10 A
- Gestione motore - 20 A
- Ventola climatizzatore - 30 A
- Fusibile accendisigari, presa 12 V per il collegamento di apparecchiature speciali - 20 A
Relè:
- R1: Ventola motore
- R2: Ventola di raffreddamento motore
- R3: Trasmissione Selespeed
- R4: Relè principale
- R5: Ventola climatizzatore
- R6: Accendisigari, collegamento per dispositivi supplementari
- R7: Lavafari
- R8: Fari antinebbia
- R9: Impianto immobilizzatore
- R10: Elettrovalvole SDS (a seconda dell'equipaggiamento)
- R11: Luci abbaglianti
- R12: Relè clacson
- R13: Relè per compressore climatizzatore
- R14: Pompa carburante

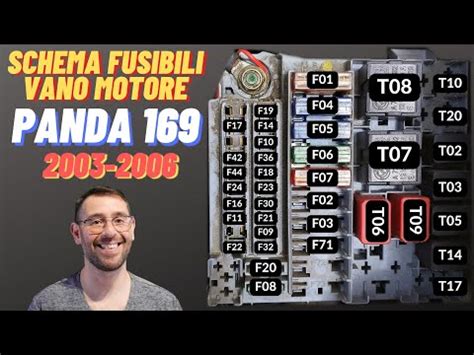

Tipo 2: Modelli fino al 2007 (applicabile alla Panda Cross 4x4 del 2005)
Questa configurazione si applica alla Fiat Panda Cross 4x4 del 2005.
Schema Fusibili:
- F1: Apparecchio di comando multifunzionale - 70 A
- F2: Scatola fusibili e relè nel cruscotto 1 (F45/F54) - 40 A
- F3: Cambio automatico - Selespeed - 30 A
- F4: Sistema antibloccaggio dei freni (ABS) - 60 A
- F5: Servosterzo - 60 A
- F6: Motore ventola radiatore 1 - basso regime - 30 A
- F7: Motore ventola di raffreddamento 2 - alto regime - 40 A
- F8: Climatizzatore - 30 A
- F9: Lavafari - 20 A
- F10: Avvisatore acustico (clacson) - 15 A
- F11: Comando motore - 15 A
- F14: Luci abbaglianti - 15 A
- F16: Gestione motore
- F17: Gestione motore - 15 A
- F18: Gestione motore
- F19: Climatizzazione
- F20: Riscaldamento filtro carburante - 30 A
- F21: Pompa di iniezione carburante (motore diesel) - 15 A
- F22: Gestione motore - 30 A
- F23: Interruttore di accensione - 30 A
- F24: Servosterzo - 15 A
- F30: Fendinebbia - 15 A
- F32: Gestione motore - 15 A
- F36: Apparecchio di comando elettrico per rimorchio - 20 A
- F42: Sistema antibloccaggio dei freni (ABS), luci di stop - 7,5 A
- F44: Fusibile per accendisigari Fiat Panda 2 - 20 A
- F71: Candele di preriscaldamento - 80 A
- F72: Riscaldamento liquido di raffreddamento 1 - 30 A
- F73: Riscaldamento liquido di raffreddamento 2 - 50 A
Relè (in questa configurazione, i relè sono generalmente numerati e associati a funzioni):
- 2: Faro abbagliante
- 3: Avvisatore acustico
- 5: Accoppiamento magnetico del compressore dell'aria condizionata
- 6: Ventola di raffreddamento - bassa velocità
- 7: Ventola di raffreddamento - alta velocità
- 8: Ventola di riscaldamento
- 9: Sistema di gestione del motore
- 10: Pompa di iniezione carburante (motore diesel)
- 14: Fari antinebbia
- 17: Pompa di pulizia dei fari
- 19: Riscaldamento del carburante
- 20: Interruttore di blocco avviamento
- 21: Sistema di controllo automatico della trasmissione - Selespeed.
È importante notare che in questa configurazione, il fusibile F42 da 7,5 A è associato al Sistema antibloccaggio dei freni (ABS) e alle luci di stop, indicando un'integrazione del circuito delle luci di stop anche con sistemi di sicurezza attivi.
Schema Elettrico e Componenti delle Luci di Stop per la Fiat Panda 1.2 8v (Riferimento applicabile alla Cross 4x4)
Le luci di arresto della vettura, comunemente chiamate luci stop, sono posizionate nella parte posteriore del veicolo, sia nei fanali laterali sia nell'apposito fanale centrale, noto come "terzo stop". Queste luci si attivano ogni volta che il pedale del freno viene premuto, grazie all'interruttore posizionato sul pedale stesso.
Il circuito delle luci di stop viene alimentato quando la chiave di accensione è in posizione "MAR" (accensione inserita) ed è protetto da specifici fusibili alloggiati nella centralina di derivazione sotto plancia. Il segnale di frenata, inoltre, viene prelevato anche dal sistema ABS, ove previsto, per un'ulteriore integrazione con i sistemi di sicurezza del veicolo.
Componenti Chiave del Circuito Luci di Stop
Per la Fiat Panda 1.2 8v (informazioni applicabili in gran parte anche alla Cross 4x4 del 2005, che condivide molte similitudini elettriche di base), i componenti principali coinvolti nel funzionamento delle luci di stop sono i seguenti:
- B2: Centralina di derivazione sotto plancia: Questo è il nodo centrale dove sono alloggiati i fusibili e dove avviene la distribuzione dell'alimentazione a vari circuiti, incluso quello delle luci di stop.
- F30: Fanale posteriore sinistro: Contiene la lampada del freno posteriore sul lato sinistro.
- F40: Fanale posteriore supplementare ("terzo stop"): La luce di stop aggiuntiva, tipicamente posizionata in alto al centro del portellone posteriore, per una maggiore visibilità.
- H1: Commutatore di accensione: L'interruttore che abilita l'alimentazione generale del circuito.
- M1: Body computer (5505A 2747510): Questa unità di controllo elettronica multifunzionale (ECU) gestisce una vasta gamma di funzioni del veicolo, compresa la supervisione e la gestione dei segnali luminosi.
Localizzazione dei Componenti del Circuito Luci di Stop
La localizzazione fisica di questi componenti è essenziale per qualsiasi intervento di diagnosi o riparazione:
- B2 Centralina di derivazione sotto plancia: Come descritto in precedenza, questa si trova all'interno dell'abitacolo, sul lato conducente, dietro il rivestimento del cruscotto.
- F30 Fanale posteriore sinistro: Situato nel gruppo ottico posteriore sinistro.
- F40 Fanale posteriore supplementare ("terzo stop"): Posizionato al centro, in alto sul portellone posteriore.
- H1 Commutatore di accensione: La chiave di avviamento è posizionata sul piantone dello sterzo, sul lato del conducente.
- M1 Body computer: Generalmente localizzato in una posizione centrale nell'abitacolo, spesso anch'esso dietro il cruscotto o nella console centrale, per facilitare i collegamenti con le varie reti del veicolo.
Descrizione Funzionale Dettagliata delle Luci di Stop
Il funzionamento delle luci di stop è controllato dall'interruttore del pedale del freno (I030), che svolge un ruolo cruciale nella segnalazione dell'intenzione di frenata del conducente.
- Alimentazione sotto chiave: L'interruttore del pedale del freno (I030) riceve l'alimentazione al pin 4. Questa alimentazione è "sotto chiave", il che significa che è attiva solo quando la chiave di accensione è in posizione "MAR". La linea di alimentazione è protetta dal fusibile F37, come precedentemente menzionato (10 A, pannello -A- della scatola fusibili interna).
- Invio del segnale di frenata: Quando il pedale del freno viene premuto, l'interruttore I030 chiude il contatto e invia il segnale di pedale freno premuto al pin 5 del connettore B del nodo body computer (M001). Il body computer è l'unità di controllo principale che elabora questo segnale e lo distribuisce alle lampade delle luci di stop.
- Integrazione con il sistema ABS: Per le vetture equipaggiate con il sistema ABS (Sistema Antibloccaggio dei Freni), il segnale di frenata è ulteriormente distribuito. Dalla giunzione cortocircuitante D097C, il segnale viene inviato sia al nodo body computer M001 che alla centralina ABS M050. Questo assicura che il sistema ABS sia consapevole dell'intenzione di frenata, permettendogli di intervenire per prevenire il bloccaggio delle ruote in caso di frenata brusca.
- Percorso del collegamento: Il collegamento elettrico tra l'interruttore I030 e la centralina di derivazione sotto plancia B002 attraversa la giunzione D001. Questa giunzione funge da punto di connessione o di diramazione all'interno del cablaggio, facilitando l'organizzazione e la distribuzione dei segnali elettrici.
Considerazioni Specifiche per la Panda Cross 4x4 del 2005
La Fiat Panda Cross 4x4 del 2005, essendo una variante specifica della seconda generazione, condivide la maggior parte dell'architettura elettrica con le altre versioni, inclusa la gestione dei fanali posteriori. Tuttavia, le versioni 4x4 o con allestimenti particolari potrebbero avere cablaggi leggermente differenti o aggiunte per funzioni specifiche (ad esempio, sensori aggiuntivi per il controllo della trazione o stabilità in fuoristrada, sebbene non direttamente collegati alle luci di stop, potrebbero influenzare la logica del body computer).
È sempre consigliabile consultare il manuale di officina specifico del veicolo per la massima precisione, in quanto, come già sottolineato, i sistemi elettrici possono variare anche all'interno della stessa generazione e anno di produzione a seconda dell'allestimento. La conoscenza delle posizioni dei fusibili e del funzionamento del circuito delle luci di stop è un punto di partenza fondamentale per diagnosticare problemi come lampade non funzionanti o messaggi di errore sul cruscotto. In caso di dubbi sulla compatibilità o sul funzionamento, rivolgersi a un professionista qualificato è la soluzione migliore.
