La Serie Sterzo Filettata: Guida Completa alla Sostituzione e Manutenzione di un Componente Storico

Nel mondo delle biciclette, in particolare quelle d'epoca o appartenenti a fasce di prezzo più accessibili, la serie sterzo filettata rappresenta uno standard che per decenni ha impegnato meccanici e ciclisti. Pur essendo una tecnologia ampiamente superata dall'introduzione delle serie sterzo Ahead (o threadless), la sua presenza su city bike, bici di primo prezzo o alcuni tipi di bici da donna ne giustifica la conoscenza. Comprendere la sua anatomia, come rimuoverla dal telaio e come montarla correttamente è fondamentale per chiunque voglia approcciare la meccanica ciclistica in modo approfondito, anche se ormai soppiantata dalle serie sterzo ahead.

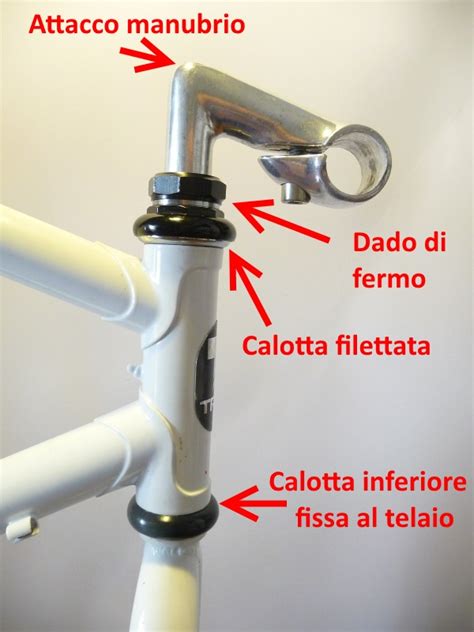

Anatomia di una Serie Sterzo Filettata: Componenti e Funzioni

Il compito primario di una serie sterzo filettata è consentire il movimento fluido e senza giochi dello sterzo, permettendo alla forcella di ruotare all'interno del telaio e, di conseguenza, di manovrare e indirizzare la bicicletta. Si tratta essenzialmente di un complesso sistema di cuscinetti che lavorano su sedi apposite, minimizzando gli attriti.

Una serie sterzo tradizionale si compone di diversi elementi chiave:

• Controdado superiore: Questo componente ha la funzione di bloccare in posizione il dado superiore e di evitarne l’allentamento accidentale durante l'uso.
• Rondella di sicurezza: Crea una superficie di appoggio stabile per i due dadi, aumentando il serraggio complessivo e prevenendo l’allentamento indesiderato.
• Dado superiore (o calotta superiore): È l'elemento che chiude la pista di scorrimento superiore. La sua regolazione è quella che consente la messa a punto precisa dello sterzo, eliminando giochi o impedendone la rotazione.
• Sfere: Possono essere libere, tenute in sede solo dal grasso, oppure ingabbiate in alloggiamenti di metallo, denominati appunto gabbiette. Queste sfere sono il cuore del sistema di rotazione.
• Pista di scorrimento superiore: Questo elemento, solitamente inserito a pressione nel telaio (nel tubo di sterzo), rappresenta la sede su cui lavorano le sfere superiori.
• Pista di scorrimento inferiore: Similmente alla pista superiore, viene inserita a pressione, ma questa volta nel tubo forcella (o più precisamente, sulla testa della forcella). Lavora sulle sfere inferiori.
• Sfere (seconda serie): Una seconda serie di sfere lavora sulla pista inferiore, contribuendo ulteriormente alla scorrevolezza generale del sistema.
• Guarnizioni: Presenti solo nelle serie sterzo di qualità superiore, offrono una protezione contro l'ingresso di acqua e sporco, preservando il grasso e aumentando significativamente la vita utile delle sfere.
• Pista di scorrimento della forcella: Inserita a pressione sulla testa del tubo forcella, questa pista va in battuta contro la pista inferiore del telaio, chiudendo e completando il sistema.

Quando Intervenire: Segnali di Usura e Necessità di Sostituzione

Una serie sterzo, come ogni componente meccanico di una bicicletta, richiede una revisione periodica. La frequenza di tale intervento dipende dall'utilizzo della bici e dalle condizioni ambientali, ma può variare da una volta all'anno a più interventi nel corso dell'anno, specialmente per chi pedala in condizioni gravose (fuoristrada, pioggia, fango).

Esistono tuttavia casi specifici in cui si rende necessaria una sostituzione completa delle piste e dei cuscinetti, o dell'intera serie sterzo:

• Riverniciatura del Telaio: Se si decide di portare il telaio a verniciare per un cambio di colorazione, un restauro completo o una riparazione, è indispensabile rimuovere la serie sterzo, comprese le piste, per poi rimontarla sul telaio una volta che la nuova verniciatura è ultimata.
• Upgrade Tecnico: A volte, anche su biciclette vintage o datate, si possono effettuare degli upgrade tecnici per portare tutti i componenti a un livello omogeneo. Nel caso si volesse sostituire un gruppo cambio/freni obsoleto con uno più performante dello stesso periodo storico, potrebbe essere necessario aggiornare anche la serie sterzo per compatibilità o coerenza estetica.
• Piste di Scorrimento Rovinate: Con il tempo e l'uso intensivo, le sfere tendono a lasciare un'impronta sulle piste di scorrimento, rendendole "bugnate" e piene di ricalchi, una condizione che gli inglesi definiscono "Brinnelled". Se, dopo una revisione e pulizia, il problema di scorrevolezza o di gioco persiste, è fondamentale smontare nuovamente tutto e controllare attentamente la superficie interna delle piste. Un metodo pratico consiste nel passare la punta di una penna a sfera sulla pista: se la punta incontra irregolarità o salti, la pista è rovinata e conviene mettere in conto la sostituzione dell'intera serie sterzo.
• Sintomi di Usura Generale: Altri segnali che indicano la necessità di intervenire includono:
  • Sterzo duro o scattoso: Potrebbe indicare un serraggio eccessivo che ha inciso le piste, oppure cuscinetti usurati.
  • Sterzo lasco e giochi persistenti: Nonostante i tentativi di serraggio, il gioco non scompare, segno probabile di sfere o piste usurate.
  • Rumore di sabbia: La presenza di questo rumore suggerisce che le gabbiette delle sfere si sono rotte, liberando le sfere stesse che non vengono più mantenute in posizione.
  • Rumore graffiante: Indica che il grasso si è dilavato e si è formata ruggine sulle componenti metalliche.
  • Lungo periodo di inattività: Dopo pause prolungate (come una pausa invernale), è buona norma revisionare e ingrassare la serie sterzo, poiché il grasso potrebbe essersi degradato o contaminato.
  • Uso intensivo in condizioni avverse: Dopo aver utilizzato la bici tutto l'inverno in condizioni di pioggia e fango, è consigliabile una revisione primaverile.
  • Biciclette nuove: Paradossalmente, anche le biciclette nuove di zecca possono presentare una carenza di grasso nelle serie sterzo, a causa di assemblaggi non ottimali o lunghi periodi di stoccaggio. È quindi sempre consigliabile una prima ingrassata generale prima del primo utilizzo.

Serie Sterzo Filettate vs. Serie Sterzo Ahead: Un Confronto Tecnologico

L'evoluzione tecnologica nel settore ciclistico ha portato alla progressiva sostituzione delle serie sterzo filettate con il sistema Ahead, introdotto originariamente dalla casa americana Crane Creek. Sebbene le serie sterzo filettate siano ancora presenti su biciclette di bassa gamma o da supermercato, il sistema Ahead offre notevoli vantaggi funzionali che ne hanno decretato il successo:

• Eliminazione dei Filetti: Il sistema Ahead elimina la necessità di filettare la testa della forcella, un passaggio che comportava costi aggiuntivi di produzione e il rischio di spanare i filetti, compromettendo l'assemblaggio.
• Velocità di Montaggio: A parità di esperienza, un meccanico impiega significativamente meno tempo per installare una serie sterzo Ahead rispetto a una filettata.
• Risparmio di Peso: Anche se il divario è minimo, una serie sterzo Ahead tende a essere leggermente più leggera di una filettata.
• Sensazione di Guida Migliorata: Nel sistema Ahead, il manubrio è fissato in modo più diretto al tubo della forcella tramite lo stem (attacco manubrio), migliorando la stabilità e la sensazione di guida. Nelle serie sterzo filettate, la pipa agiva come un elemento intermedio, aggiungendo un potenziale punto di flessione.
• Minore Frequenza di Manutenzione: Le filettature delle serie sterzo tradizionali sono più suscettibili alla corrosione se esposte alle intemperie, potendo grippare.
• Facilità di Manutenzione: La revisione di una serie sterzo Ahead può spesso essere effettuata con una singola chiave a brugola, mentre per quelle filettate sono necessarie chiavi specifiche e più ingombranti.
• Rigidezza e Resistenza: Le serie sterzo Ahead, spesso caratterizzate da diametri maggiori, tendono a offrire maggiore rigidità e resistenza strutturale.

Nonostante questi vantaggi, la serie sterzo filettata mantiene un suo fascino storico e una certa semplicità meccanica, rendendola ancora un argomento di studio interessante per gli appassionati.

Attrezzatura Necessaria e Difficoltà dell'Operazione

Montare o sostituire una serie sterzo filettata è un'operazione di media difficoltà, che richiede pazienza, precisione e l'uso di attrezzi specifici. Richiede almeno una mezzora di lavoro per lo smontaggio della vecchia e l'installazione della nuova, senza contare il tempo necessario per la regolazione fine, che può impegnare parecchio, soprattutto le prime volte. La necessità di prestare attenzione alla planarità delle piste, al loro corretto montaggio e alla successiva regolazione, unita all'uso di più utensili, la rende un'operazione che, pur fattibile in autonomia, non va sottovalutata.

Ecco l'attrezzatura necessaria per affrontare il lavoro:

• Chiavi a brugola: Una da 6mm (o 5mm a seconda del modello) per rimuovere la vite di fissaggio della pipa.
• Martello di gomma: Utile per spingere fuori l'espansore nella pipa o per assestare colpi precisi senza danneggiare i componenti.
• Chiave per serie sterzo: Un attrezzo specifico con diametri variabili (spesso tra 24 e 36mm) per agire sul dado superiore e sul controdado. In alternativa, si può usare un serratubi protetto con nastro isolante.
• Chiave inglese da 32mm: Per agire sul controdado.
• Martello in acciaio: Necessario per estrarre le vecchie piste dal telaio e dalla forcella, ma va usato con cautela.
• Estrattore per piste: Esistono utensili appositi, ma in alternativa si può usare un tubo in acciaio di dimensioni adeguate, inserito dall'alto, che faccia da battuta interna per battere sulla pista.
• Pressa manuale per serie sterzo: Fondamentale per inserire a pressione le nuove piste all'interno del tubo di sterzo del telaio. È possibile acquistarne di professionali o costruirne una artigianale utilizzando un tornio e una barra filettata.
• Tubo da 1-1/4″ (o diametro appropriato): Utilizzato per inserire a pressione la pista di scorrimento sulla testa della forcella. Anche qui, esistono utensili specifici, ma un tubo di metallo di dimensioni adeguate può sostituirli.
• Grasso bianco antigrippante: Da utilizzare per montare le piste sul telaio, facilitandone l'inserimento e prevenendo l'ossidazione.
• Grasso al litio: Il grasso classico per affogare le sfere nelle piste, garantendo scorrevolezza e protezione.
• Sgrassatore per bicicletta, straccio e pennello: Essenziali per una pulizia accurata di tutti i componenti e del telaio.
• Cacciavite con punta calamitata: Utile per maneggiare le sfere libere.
• Pezzo di legno: Da interporre tra la pipa e il martello durante la fase di estrazione dell'espansore.
• Tavoletta di legno: Per proteggere le piste durante l'inserimento con il martello di gomma.

Guida Passo-Passo: Sostituzione Completa di una Serie Sterzo Filettata

La procedura di sostituzione di una serie sterzo filettata può essere suddivisa in diverse fasi, dalla rimozione dei vecchi componenti all'installazione e regolazione dei nuovi.

Fase 1: Smontaggio dei Componenti Superiori

1. Rimozione della Ruota Anteriore: Per maggiore agilità, è buona norma rimuovere la ruota anteriore prima di iniziare a lavorare sulla serie sterzo.
2. Allentare la Pipa: Utilizzate la chiave a brugola da 6mm (o 5mm) per allentare completamente la vite di fissaggio della pipa. Non è necessario estrarla completamente in questa fase.
3. Estrarre l'Espansore: Posizionate un pezzo di legno sulla testa della vite della pipa e assestate un colpo deciso con il martello di gomma. Questo colpo serve a spingere fuori l'espansore che mantiene la pipa salda all'interno del tubo forcella. Una volta estratto l'espansore, potrete sfilare la pipa dal tubo forcella.
4. Rimozione del Controdado e della Rondella di Sicurezza: Con la chiave per serie sterzo, agite sul controdado superiore svitandolo. Rimuovete poi la rondella di sicurezza che si trova sotto di esso.
5. Rimozione del Dado Superiore (Calotta): Svitate a mano il dado superiore (calotta) dal filetto del tubo forcella. Durante questa operazione, tenete salda la forcella con l'altra mano, poiché, una volta svitato il dado, questa non avrà più alcun supporto e potrebbe cadere.

Fase 2: Estrazione delle Vecchie Piste

1. Estrazione della Pista Inferiore dal Telaio: Prendete l'estrattore apposito (o un tubo in acciaio di dimensioni adeguate) e inseritelo dall'alto del tubo di sterzo del telaio, facendolo combaciare con il bordo interno della pista di scorrimento inferiore. Iniziate a battere con il martello in acciaio sulla parte superiore dell'estrattore. Fate attenzione: una volta che la pista si sarà liberata, potrebbe schizzare per terra.
2. Estrazione della Pista Superiore dal Telaio: Ripetete l'operazione per la pista di scorrimento superiore, sempre facendo attenzione a non farvi colpire accidentalmente.
3. Estrazione della Pista dalla Testa della Forcella: Rimuovete la vecchia pista di scorrimento dalla testa della forcella. Se non disponete di un attrezzo specifico, potete usare un cacciavite a taglio avvolto in un panno, inserendolo delicatamente tra la testa della forcella e la pista e battendo con il martello di gomma. Procedete con calma, battendo in più punti lungo la circonferenza per far uscire la pista in modo regolare e senza danneggiare il tubo forcella.

Fase 3: Pulizia e Preparazione

1. Pulizia del Tubo di Sterzo: Spruzzate abbondante sgrassatore per bicicletta all'interno del tubo di sterzo del telaio e rimuovete tutto lo sporco, il grasso vecchio e l'eventuale ossido. Passate lo straccio anche all'interno del tubo.
2. Controllo del Tubo di Sterzo: Una volta pulito, controllate attentamente lo stato delle estremità del canotto del telaio. Devono essere lisce, parallele, senza graffi, bozzi o difetti di planarità. Se il tubo sterzo presenta difetti, è consigliabile farlo fresare da un meccanico di fiducia, poiché la planarità delle sedi è cruciale per un corretto montaggio delle nuove piste.
3. Pulizia della Forcella: Pulite accuratamente anche il tubo forcella, in particolare la zona della testa dove alloggia la pista inferiore.

Fase 4: Installazione delle Nuove Piste

1. Preparazione delle Nuove Piste: Cospargete con un velo di grasso bianco antigrippaggio la parte delle piste che andrà inserita nel telaio (quella con il diametro leggermente più piccolo). Questo aiuterà l'inserimento, diminuirà la forza necessaria e preverrà future ossidazioni.
2. Inserimento della Pista Superiore: Inserite la pista superiore all'interno del tubo di sterzo del telaio. Posizionate la dima della pressa manuale all'interno della pista.
3. Inserimento della Pista Inferiore: Ripetete l'operazione con la pista inferiore. A questo punto, collegate le due dime della pressa.
4. Pressaggio delle Piste nel Telaio: Iniziate a far ruotare le leve della pressa per avvicinare le due dime e inserire a pressione le piste nel telaio. Controllate costantemente che le piste entrino perfettamente parallele. Una volta completato il serraggio, prima di smontare la pressa, verificate che non vi sia alcuno spazio tra la pista e il tubo; se necessario, continuate il serraggio fino a mandare completamente in battuta le piste. Pulite il grasso in eccesso.
5. Installazione della Pista sulla Forcella: Inserite la nuova pista di scorrimento sulla testa della forcella. Assicuratevi di montarla nel verso corretto, ovvero con la parte che si accoppia alle sfere rivolta verso l'alto. Utilizzate il tubo metallico di dimensioni adeguate, posizionatelo sulla pista e date un colpo secco con il martello. Se la pista non dovesse entrare completamente, potete mettere la forcella in piedi su un piano di legno e battere con il martello sulla testa del tubo forcella (facendo attenzione a non danneggiare i forcellini).

Fase 5: Montaggio e Regolazione

1. Inserimento delle Sfere: Riempite generosamente di grasso al litio le piste di scorrimento inferiore (nel telaio) e quella del dado superiore. Immergete le sfere nel grasso e posizionatele nelle piste. Se utilizzate sfere ingabbiate, prestate attenzione al verso di montaggio: generalmente, le sfere dovrebbero "guardarsi" tra loro, con quelle superiori rivolte verso il basso e quelle inferiori verso l'alto. Tuttavia, esistono eccezioni, quindi verificate il verso corretto per il vostro modello. In caso di dubbio, potete effettuare un assemblaggio a secco e provare a inserire la forcella: a volte, il verso sbagliato delle gabbiette impedisce il corretto accoppiamento delle piste. Aggiungete un ulteriore strato di grasso per proteggere le sfere dall'ossidazione.
2. Montaggio della Forcella: Inserite la forcella all'interno del canotto di sterzo del telaio, tenendola sempre salda con una mano.
3. Avvitamento del Dado Superiore: Calzate il dado superiore (calotta) sulla testa della forcella e avvitatelo manualmente sul filetto, fino a mandarlo in battuta contro la pista superiore. Non serrate eccessivamente in questa fase; l'obiettivo è che la forcella ruoti liberamente senza giochi trasversali.
4. Inserimento della Rondella di Sicurezza e Avvitamento del Controdado: Inserite la rondella di sicurezza, facendo combaciare il suo dente con l'apposita fresata presente sul tubo forcella. Dopodiché, avvitate il controdado fino a mandarlo in battuta a mano.
5. Bloccaggio del Controdado: Tenendo fermo il dado superiore con la chiave per serie sterzo, agite sul controdado con la chiave inglese da 32mm, bloccandolo con forza per evitare che si sviti.
6. Montaggio della Pipa e del Manubrio: Avvitate l'espansore sulla vite della pipa, fino a quando la vite non diventa difficile da girare a mano. Inserite la pipa all'interno del tubo forcella, controllando l'altezza desiderata. In questa fase, potete serrare leggermente la vite della pipa, completando il posizionamento e il serraggio definitivo dopo aver regolato precisamente l'altezza e l'allineamento del manubrio con la ruota anteriore.
7. Regolazione Finale dello Sterzo: A bicicletta montata, procedete alla regolazione fine dello sterzo. Utilizzate la chiave per serie sterzo per serrare leggermente il dado superiore fino a eliminare ogni gioco, ma assicurandovi che la forcella ruoti liberamente senza attriti. Un controllo tipico consiste nel bloccare il freno anteriore e spingere delicatamente la bici avanti e indietro: non si devono avvertire movimenti o "scalini" nella rotazione. Una volta trovata la regolazione corretta, serrate saldamente il controdado.

Concludendo, la sostituzione e il montaggio di una serie sterzo filettata, sebbene complessa e "pugnettosa" rispetto agli standard moderni Ahead, è un'operazione che ogni ciclista o meccanico appassionato dovrebbe conoscere. Richiede un set di attrezzi specifico e la capacità di comprendere quando lo sterzo è regolato a puntino. Conoscere questa tecnologia e le sue procedure è un passo importante per chiunque desideri approfondire la meccanica ciclistica, un sapere prezioso che non tutti i professionisti sembrano possedere.
